交错槽型框架式钣金折弯练习构件

项目分类:通用机械零部件 发布时间:2023-08-21 ID:707390
  • 交错槽型框架式钣金折弯练习构件

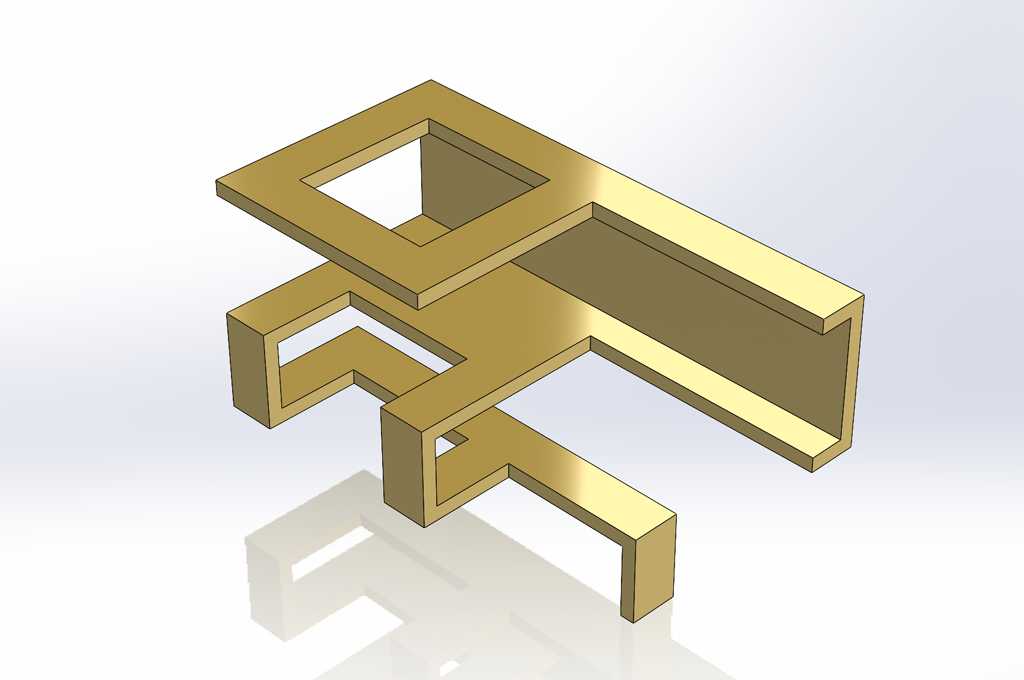

  该构件属于典型的薄壁等厚折弯类练习结构,整体采用统一壁厚的板材经多次折弯、开槽后形成交错嵌套的空间框架形态,没有额外的紧固件、焊接凸台或装配孔位,核心作用是帮助结构设计人员掌握连续折弯、空间避让、薄壁抽壳与特征切除的建模逻辑。从实际工程场景看,这类交错槽型框架思路常见于轻型设备的内部走线支架、检测工位的传感器安装挂架、小型自动化产线的防护栏连接骨架,以及教学实验台中用于固定气路软管、弱电线缆的分层承托件;构件上多处开口槽并非随意切除,而是为相邻折弯边预留变形避让空间,避免板材折弯时在转角位置产生材料挤压起皱,同时交错伸出的多段支臂可分别承载不同方向的小负载,比如固定微型光电开关、粘贴走线槽、承托轻质防护盖板。

  建模过程中首先要确定基础板材厚度,所有折弯内角需与板材厚度匹配,若折弯半径过小,实际加工时会出现外侧板面拉伸开裂,半径过大则折弯后回弹量难以控制,构件的长向主槽腔为单侧开口的U型截面,该截面具备较好的纵向抗弯能力,开口侧可直接卡入预制的设备安装板边缘,不需要额外加装卡扣。构件上部的方形镂空框一方面降低整体自重,减少薄壁材料的使用量,另一方面可作为手持搬运的握持位,也能供管线从框体中穿过完成竖向走线;下方三段错位排布的L型支臂不在同一平面上,各自的伸出长度逐级变化,安装时可根据周边部件的位置选择对应支臂作为固定点,当支臂端部贴紧设备基板时,可通过点焊、结构胶粘接或者在后续优化中追加安装孔完成锁紧。

  设计时需要重点控制各折弯边的高度边界,最高的主腔侧壁不能超过相邻安装工位的预留间隙,否则装配时会和旁边的气动阀岛产生硬干涉;下方最短的支臂底面要和主框架基准面保持平齐,保证构件放置在工作台面上时不会出现翘动。所有槽口的宽度要略大于板材厚度,保证交错的折弯边能够顺利嵌入对应槽位,槽口端部预留小的工艺缺口,可分散应力集中,避免长期受振动后槽角位置产生裂纹。这类结构不需要承受大载荷,选型时优先选用普通冷轧薄板或者铝合金薄板即可,冷轧板刚性更好,适合固定有轻微振动的小型元件,铝合金板重量更轻、耐腐蚀,适合教学演示或者洁净车间内的轻型支架使用。

  从装配边界来看,构件整体轮廓的长宽高比例约为三比二比一,安装时优先以最长的U型腔背面作为贴合基准面,该面面积最大,贴合后接触摩擦力最强,能够抵消大部分侧向倾覆力;各个支臂的悬空长度不宜过长,若实际使用中需要在支臂末端挂载较重部件,可在支臂折弯处追加三角加强筋,抑制薄壁板的挠曲变形。构件的所有外露棱边在实际加工后都需要做倒角去毛刺处理,既避免安装时划伤操作人员,也防止线缆贴紧棱边时被割破绝缘层。这种多段交错折弯的结构能够在很少材料用量的前提下实现多方向的安装拓展,相比实心铣削的支架,钣金折弯工艺加工速度快、成本低,非常适合小批量非标设备的快速改制场景。
