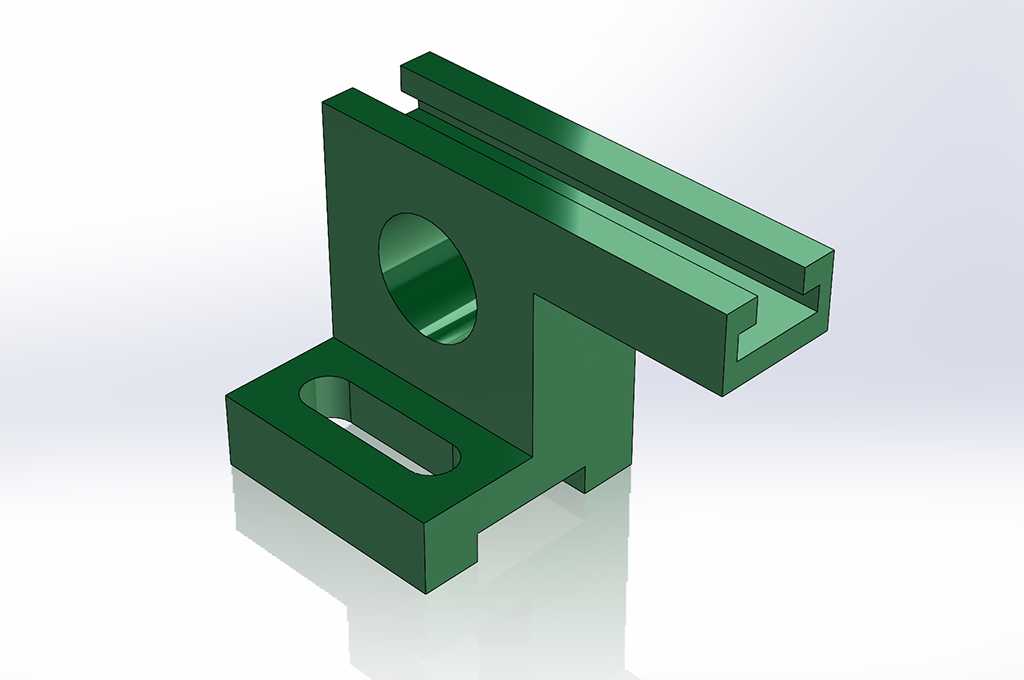

这类L型支撑支座在非标自动化生产线、小型工装夹具台架、检测设备的定位模组里应用十分广泛,日常做设备改型或者小工装搭建的时候,这类零件的出镜率非常高,很多时候不需要专门开模定制,直接用型材加工或者3D打印就能快速出件,适配小批量试制的快速迭代需求。从结构功能上看,上部的通长T型槽是核心的功能结构,主要用来装配套装螺栓或者T型螺母,实现上部搭载的功能组件的横向位置可调,比如安装小型气动滑台、光电传感器支架、挡料块这类需要频繁调整位置的配件,T型槽的槽宽和槽深是按照常用的M5、M6紧固件尺寸设计的,槽口做了微小的倒角,避免螺栓头卡滞,滑动的时候不会出现剐蹭掉屑的情况,槽的长度覆盖了支座上部的整个伸出段,
调整行程足够覆盖同规格小型模组的全行程调整需求。下部底座上的腰型孔是安装固定用的结构,腰型孔的走向和上部T型槽的走向垂直,这样安装的时候,支座整体可以在底座安装板上实现纵向位置微调,和上部T型槽的横向调整配合,就能实现平面内两个方向的位置校准,不需要在安装板上打密集的螺纹孔,降低安装底板的加工成本,腰型孔的宽度适配M6内六角螺栓,孔的两端做了圆弧过渡,避免应力集中,长期受振动载荷的时候不会在孔端出现裂纹。侧面的通孔是减重兼穿线用的,因为支座本身是L型的悬臂结构,如果做成实心的,不仅重量大,上部搭载负载的时候悬臂根部的应力反而会因为整体刚性过强、没有微小的形变余量,反而容易在冲击载荷下出现断裂,这个通孔在不影响整体结构刚性的前提下,
减少了材料用量,同时如果上部搭载的是带线缆的传感器或者小型执行器,线缆可以从这个孔里穿过,走到支座背面的线槽里,避免线缆外露被运动部件剐蹭。设计的时候特意把悬臂的根部做了加厚处理,过渡位置做了圆角,没有直角尖角,一方面是加工的时候刀具可以直接走圆弧过渡,不需要额外清根,减少加工工序,另一方面是避免应力集中,当上部搭载2kg以内的负载的时候,根部的形变控制在0.02mm以内,完全满足普通工装的定位精度要求。安装边界方面,底座的安装面做了0.2mm的铣平余量,保证和安装底板贴合的时候间隙不超过0.03mm,不会因为安装面不平导致支座倾斜,影响上部搭载组件的平行度;上部T型槽的顶面和底座安装面的垂直度控制在0.05mm以内,
保证装在T型槽上的滑台运动方向和安装底板的平面平行,不会出现卡滞。实际使用的时候,这类支座不需要做额外的表面处理,如果是用铝合金加工的话,本色阳极氧化就足够防锈,如果是用3D打印制作的话,PETG或者PLA材料就能满足轻载场景的使用需求,打印的时候注意把层纹方向和受力方向垂直,就能保证足够的结构强度。很多新手在做这类支座设计的时候,容易把悬臂做的太长或者太薄,导致负载的时候下挠量过大,或者把腰型孔做的太靠近支座边缘,导致安装的时候螺栓拧紧会把底座边缘压裂,这个结构在设计的时候已经把这些常见问题规避了,腰型孔的中心到底座边缘的距离是孔径的2.5倍,有足够的压紧余量,悬臂的长度和厚度比例控制在4:1以内,保证刚性足够的同时不会过于笨重。在小型输送线的侧边挡料机构、桌面型点胶机的针头安装支架、实验室测试台的样品固定架上,这类支座都能直接套用,不需要重新做结构计算,只需要根据实际的安装空间调整整体的长宽高尺寸,就能快速适配不同的使用场景,属于通用性非常强的结构连接件。
