带安装法兰的空心轴支撑基座

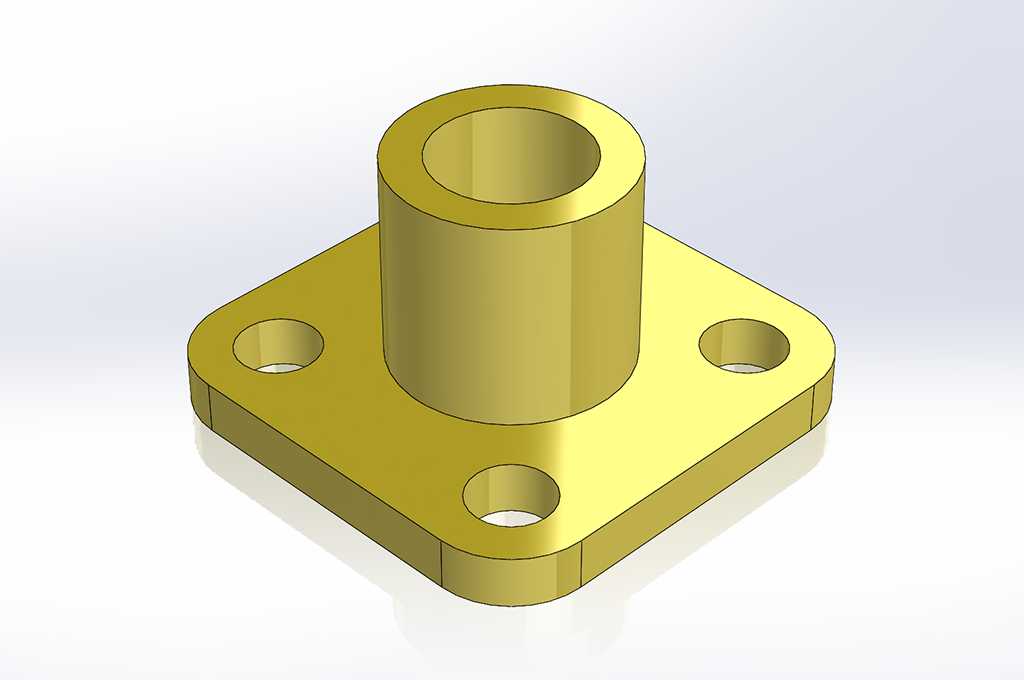

　　这类带方形安装法兰的空心轴支撑基座，在轻工输送设备、小型自动化装配线、气动执行机构配套组件里应用十分广泛，日常做设备改造或者非标机构设计时，经常会用到这类零件作为轴类部件的承载基座。从实际使用场景来看，它主要承担垂直方向的轴件定位、径向载荷承载作用，上方的空心筒结构可以直接穿装光轴、导杆或者流体管路，下方的方形法兰盘通过三个安装孔完成与设备安装面的固定，不需要额外做复杂的转接结构，安装调试的效率很高。

　　从功能特性上看，这个基座的空心筒与法兰盘为一体化结构，不存在拼接装配的间隙，长期承受交变载荷的时候不会出现连接松动的问题，适合用在有小幅振动的工位上。三个安装孔呈三角分布在法兰盘的三个角位置，相比对称四孔设计，在安装空间受限的场景下，能减少一个固定点的加工要求，同时三角定位本身也具备足够的防转能力，不会因为设备运行的振动导致基座发生周向偏移。空心筒的内孔为直通孔设计，内壁没有多余的台阶结构，穿装轴件或者管路的时候可以直接贯通，也可以根据实际使用需求在筒壁加工顶丝孔，用来锁紧穿入的轴件，实现高度或者位置的固定。

　　设计这类零件的时候，首先要确认的是空心筒的内孔直径与待穿装部件的外径配合公差，一般如果是作为滑动导向的基座，内孔会选H7的公差等级，如果只是作为穿线或者过流的通道，内孔公差可以适当放宽，降低加工成本。法兰盘的厚度需要根据实际承载的载荷大小计算，常规轻载场景下法兰厚度取筒壁厚度的1.2到1.5倍即可，避免法兰过薄导致安装锁紧时发生形变，过厚则会增加不必要的材料成本和整体重量。安装孔的孔径要比选用的固定螺栓直径大0.5到1mm，补偿安装面的加工误差，方便装配的时候调整位置，三个孔的中心距需要和设备安装面上的预设螺孔位置严格对应，否则会出现无法装配的问题。

　　从安装边界尺寸来看，方形法兰的对角尺寸要大于空心筒的外径至少两倍螺栓直径的距离，保证安装螺栓的时候有足够的操作空间，不会因为筒身遮挡导致扳手无法操作。空心筒的高度需要根据轴件的插入深度确定，要保证轴件插入后有足够的接触长度，避免悬臂过长导致轴件运行时发生晃动，一般接触长度不小于内孔直径的1.5倍，就能满足大部分轻载场景的支撑稳定性要求。法兰盘的底部需要做平面度处理，保证和安装面贴合的时候没有缝隙，避免锁紧后基座出现倾斜，导致穿装的轴件垂直度超差，影响后续机构的运行精度。

　　实际选型应用的时候，还要注意使用场景的环境因素，如果是在有腐蚀的环境下使用，可以选择不锈钢材质或者做表面阳极氧化处理，如果是普通室内干燥环境，用常规的黄铜或者碳钢镀锌材质就可以满足使用需求。这类基座不需要做复杂的后期加工，毛坯成型后只要处理内孔和安装面的精度就能直接使用，加工工序简单，批量生产的成本很低，非常适合非标设备快速设计选型时使用，也可以作为标准件纳入企业的通用零件库，减少重复设计的工作量。在做三维建模的时候，要注意法兰盘和筒身连接处的圆角处理，避免应力集中导致零件受载时在连接处断裂，圆角半径一般取筒壁厚度的0.3到0.5倍，既能缓解应力集中，也不会影响法兰底部和安装面的贴合效果。
