带开口夹座与腰型槽的铰接支座

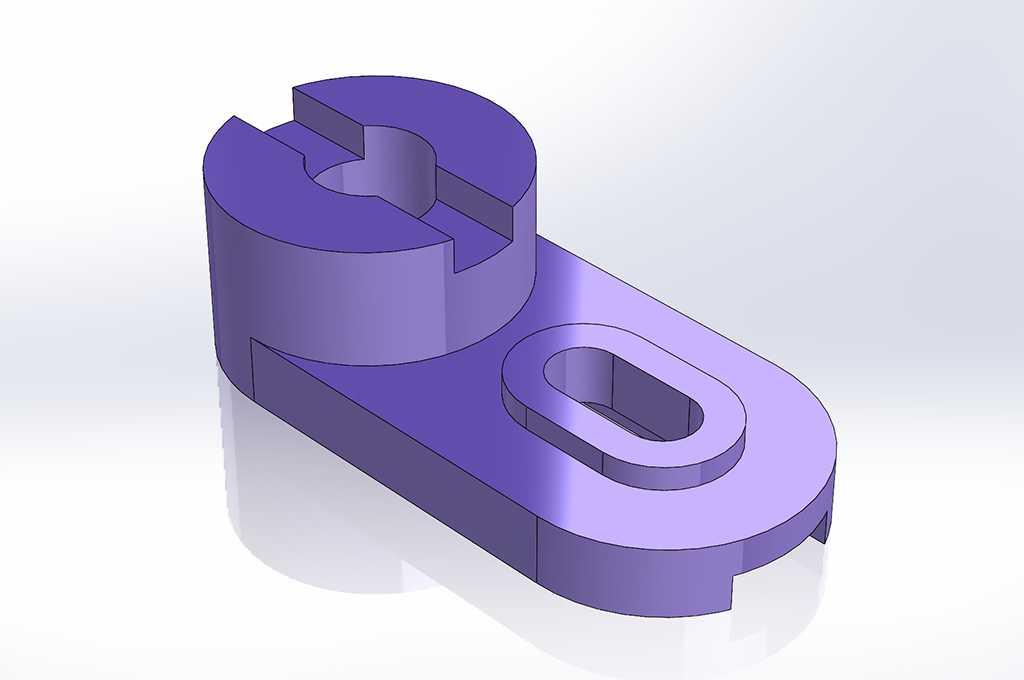

　　这类支座在小型工装、输送线侧装导向机构、手动夹具以及实验台架里很常见，它不是单纯的装饰件，而是把“夹紧固定”和“位置微调”两类需求合并到同一个本体上。左侧较高的圆柱段开有轴向通槽和中心孔，典型用法是穿过圆杆、导轴、调节螺杆或传感器支杆，再借助开口处的弹性变形抱紧杆件；右侧较低的长圆形底板带腰形沉孔，允许紧固件在一定范围内滑移，装配时不必把孔位一次做到绝对中心，现场对正后再锁紧。

　　从受力路径看，圆柱夹座承担径向夹持和周向止转，底板承担整机支撑与螺栓预紧力，中间过渡区把两者连成一体。建模时先确定底板轮廓：长圆形端部可由两段半圆与直线边构成，厚度方向留出凸台，使腰型孔周围形成局部加强；再在底板上方建立圆柱夹座，中心孔与外圆保持同轴，顶部开口槽贯通至孔壁，槽宽要兼顾夹紧量和侧壁刚度。槽口过窄，螺栓锁紧时变形不足，杆件容易打滑；槽口过宽，则圆柱截面被削弱，反复松夹后开口根部容易出现疲劳裂纹。

　　腰型槽不是简单切一个长孔即可。实际结构中槽周有凸起沉台，一方面增加螺母或螺栓头的支承面积，避免压紧力直接作用在薄底板边缘；另一方面让紧固件轴线附近的材料更厚，降低板面压陷风险。槽的长度方向对应安装调节方向，通常设计成与夹座中心孔轴线形成确定的位置关系，便于杆件在装配后沿底板长度方向微调。若用于光电开关、喷管或挡料销的支架，腰型槽可补偿机架焊接孔位误差；若用于连杆铰接处，则可改变转动中心距，用来消除连杆间隙或调整行程。

　　外形边界需要在布局阶段就控制。高圆柱部分决定了竖直方向的包络，周边要预留扳手空间和开口收缩间隙，不能紧贴墙板或其他零件；底板长圆端决定水平方向最小占地，沉孔中心到端部的距离要保证螺栓孔边距，防止锁紧时端部开裂。中心孔直径按被夹持轴径选取，开口槽两侧壁厚应与孔径相匹配；底板厚度则由螺栓规格和支撑载荷决定，过薄会在夹紧时翘曲，过厚又会增加材料占用和加工量。

　　加工思路上，这类零件可采用铝合金铣削、钢板切割后焊接，或使用工程塑料进行小批量制作。金属件适合反复调节和较大夹持力，塑料件适合轻量化、耐腐蚀或教学演示场景。三维建模时应把开口夹座的内孔、槽口、底板腰型孔和圆角过渡分别建立清楚，尤其注意圆柱与底板相交处的加强圆角。圆角不能只按外观处理，它直接影响应力集中：开口槽根部、凸台与底板交接处、圆柱与底板相贯区域，都是受载后容易产生高应力的位置。

　　装配验证时，可在软件中让圆杆穿过夹座孔，检查杆件在最大偏心和最高位置时是否与底板、螺栓或周边设备干涉；再把螺栓放入腰型槽，模拟滑块从一端移动到另一端，确认螺栓头、垫圈和螺母在全程都能贴合支承面。若夹座顶部需要另加锁紧螺钉，应在开口耳块上预留螺钉孔和沉孔，使锁紧力作用在槽口两侧，而不是让中心孔直接承受不合理的挤压。

　　这个结构的价值在于用一个件完成多种安装关系：上部夹圆孔件，下部通过腰型槽固定到机架，既能支撑轴类零件，也能作为可调支架、定位挡块或轻载铰接座。设计时不要只关注外形是否完整，更要把孔轴配合、开口变形量、螺栓调节行程、支承面宽度和周边操作空间一起校核，才能让模型从外观造型转化为可制造、可装配、可反复调整的实际机械部件。
