折弯式双孔叉型导电连接支座

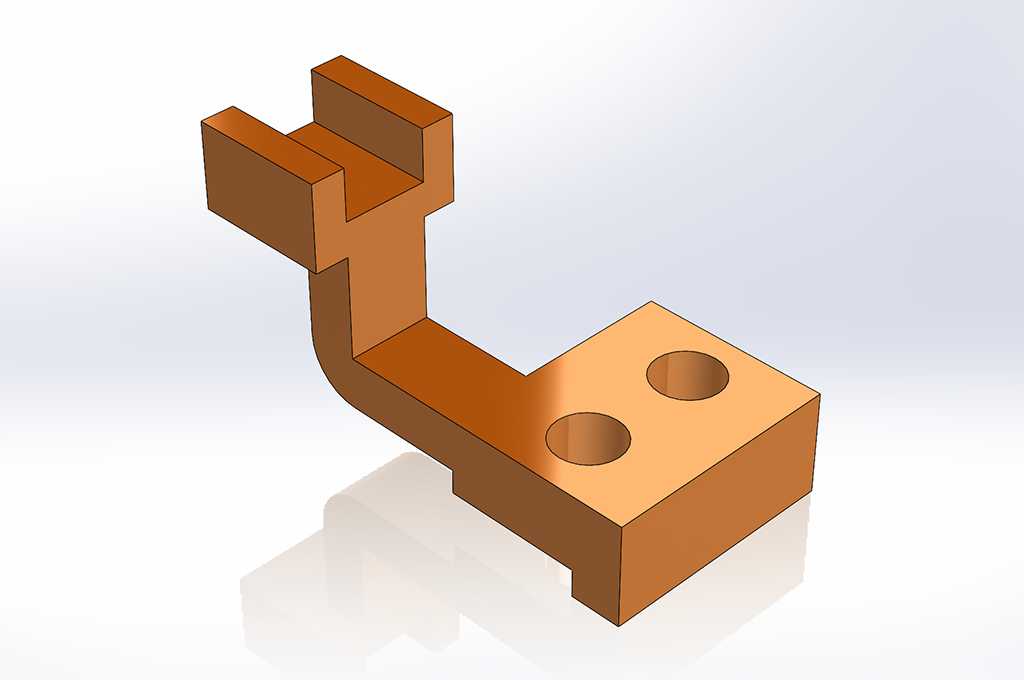

　　该零件属于电气柜内部大电流回路里常见的异形导电支撑构件，整体采用紫铜类导电材质加工成型，结构上分为底部矩形固定基座、中段弯臂过渡段、顶端叉型夹持端三个功能区段，在成套配电柜、变频控制柜、大电流母线转接工位、动力电池模组汇流排、工业焊接电源输出端等场景中承担电流传导与机械定位的双重作用。

　　从安装边界来看，底部基座为规整长方体块，顶面开设两个同轴通孔，孔位沿基座长度方向对称分布，装配时可直接穿过内六角螺栓或铜接线端子，将整个支座锁附在绝缘安装板、母线夹或者设备壳体的预埋螺柱上；基座底面为完整平面，贴合安装面后可保证接触电阻稳定，避免长期通流后出现局部发热松动。中段臂体采用一次折弯成型的等截面矩形铜排结构，折弯段做了圆弧过渡，既规避直角折弯产生的应力集中，也减少电流在转角处的集肤效应损耗，臂体抬升后让顶端叉口与底部安装面形成固定高度差，可跨接柜内不同层级的母排、避让周边断路器、互感器等元器件的排布空间，无需额外加装垫块调整高度。

　　顶端的叉型开口结构是该零件的功能核心，两个平行伸出的叉耳之间预留标准夹持间隙，实际使用时可将外部接线端子、熔断体插脚、开关动触头直接卡入叉口间隙，再穿过叉耳侧向的锁紧孔拧紧紧固件，就能实现快速压接，相比普通平板接线端子，叉型结构不需要完全拆卸紧固件即可完成导线挂接，在柜内布线、后期检修更换回路时操作效率更高，同时双侧叉耳的夹持力均匀分布在接插件两侧，大电流通过时接触面积更大，温升控制表现更优。

　　建模过程中首先绘制底部基座的拉伸轮廓，预留两个安装孔的中心距与基座边缘的安全壁厚，保证螺栓拧紧时基座边缘不会出现开裂变形；之后绘制中段弯臂的扫掠路径，折弯半径按照铜排折弯工艺规范设置，避免折弯处材料减薄过量，弯臂与底部基座、顶端叉头的交接位置均做融合过渡处理，消除锐边应力集中；最后拉伸生成顶端双叉耳结构，保证叉口两侧壁厚对称，后续工程图导出时可直接标注折弯角度、孔位公差、表面镀锡处理要求，车间可直接按图开展下料、折弯、钻孔、表面钝化工序，成品既满足导电性能要求，也具备足够的结构刚性，在设备长期振动、冷热循环工况下不会出现连接位松脱、变形错位的问题。
