内燃机活塞零件结构三维数模

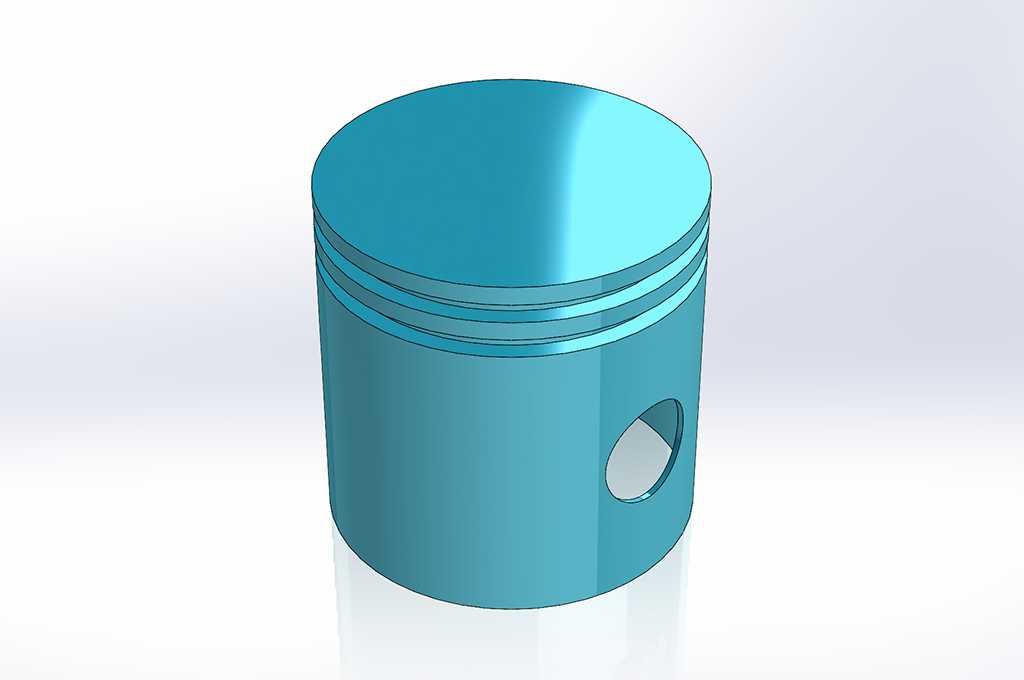

　　该零件为内燃机往复运动机构中的活塞，整体采用圆柱主体配合顶部封闭承压面的结构形式，主要承担燃烧室压力传递、往复导向以及与活塞环协同密封燃气的作用。在整机布置中，活塞位于气缸内部，上端面直接承受燃烧做功行程产生的气体压力，通过活塞销将作用力传递给连杆，再由连杆带动曲轴完成旋转输出，是发动机中将热能转化为机械能的关键运动件。

　　从结构细节看，活塞外圆上部设置多道平行环槽，用于安装气环与油环。气环依靠自身张力和燃烧压力紧贴缸壁，减少高压燃气向曲轴箱泄漏；油环则负责刮除缸壁多余润滑油，避免机油进入燃烧室，同时在缸壁形成均匀油膜，降低摩擦损耗。环槽的轴向宽度、槽底圆角以及槽间筋带高度都直接影响环组的运动稳定性，建模时需要保证各环槽同轴、截面轮廓清晰，便于后续进行环组选配和密封校核。

　　活塞裙部承担主要导向功能，在气缸内随曲轴连杆机构做高速往复运动，并在侧推力作用下贴靠缸壁。裙部外形并非简单理论圆柱，实际工程中常根据热膨胀和受力方向进行型线修正，使工作温度下能够保持合理间隙。数模中保留了完整圆柱外轮廓，可用于直观理解活塞与缸套之间的配合关系，也便于在装配环境中检查运动行程内是否存在干涉。

　　销孔位于裙部两侧，沿活塞径向贯通，用于安装活塞销。销孔轴线与活塞中心线、曲轴轴线之间的空间位置关系十分关键，孔位高度决定连杆小头的运动包络，销孔直径与长度则影响接触比压和润滑状态。设计时需要关注销孔边缘的应力集中，通常会在孔口设置倒角或卸荷结构，以降低交变载荷下产生疲劳裂纹的风险。模型中销孔贯通特征明确，适合用于连杆、活塞销、卡环等相关零件的装配练习。

　　顶部承压面采用平整封闭结构，外形与气缸内径相匹配。燃烧室侧的高温高压作用使活塞顶成为热负荷最高的区域之一，实际产品会根据柴油机或汽油机的不同燃烧方式，在顶部布置凹坑、气门避让坑或导流形状。此模型侧重基础活塞主体表达，顶部形状简洁，便于初学者先掌握回转体、环槽切削、径向销孔以及圆角过渡等核心建模方法，再进一步扩展复杂燃烧室曲面。

　　在安装边界方面，活塞外径必须与气缸套内径形成设计间隙，间隙过小会在热态下出现拉缸或卡死，间隙过大则会产生敲缸、窜气和机油消耗增加。活塞轴向装入气缸后，其上行极限位置对应上止点，下行极限位置对应下止点，顶部与气缸盖、气门之间需要保留安全压缩间隙。销孔中心到顶面的距离会影响压缩比和燃烧室容积，销孔中心到裙部下缘的长度则关系到连杆摆动时的下部避让空间。

　　该类零件广泛应用于汽油机、柴油机、空压机以及部分往复式泵体中。虽然不同设备中的活塞尺寸、材料和热负荷差异较大，但基本功能逻辑一致：在密闭缸体内完成容积变化，传递气体压力，并维持运动导向。发动机活塞常采用铝合金材料以降低往复质量，高速工况下还要对裙部进行耐磨处理；大型柴油机活塞可能采用钢顶铝裙或铸铁结构，以承受更高热负荷和机械负荷。

　　建模思路上，可先以活塞轴线为基准建立回转主体，完成顶部、裙部和外圆基本轮廓；再通过圆周切除方式生成多道环槽，保证槽宽、槽深和节距一致；随后建立垂直于活塞销方向的基准面，绘制销孔截面并双向贯通切除；最后对环槽棱边、销孔口部和裙部下端进行圆角或倒角处理。结构设计过程中需要反复结合装配关系检查：活塞外圆与缸套的间隙、活塞销与连杆小头的配合、环槽与活塞环的厚度匹配、运动到上下止点时与缸盖和曲轴平衡块的距离，均属于不可忽略的边界条件。

　　在工程训练中，该模型适合用于讲解运动件与固定件的配合逻辑。活塞不是静止承载件，而是在高温、高压、高速和润滑边界不断变化的条件下工作，因此其结构既要求轻量化，又要求刚度和耐热性；既要保证密封，又不能因膨胀而失去运动间隙。通过该数模可以清晰观察环槽布置、销孔位置、裙部导向长度以及整体受力路径，为后续学习连杆机构、曲柄滑块机构和发动机核心装配提供基础。
