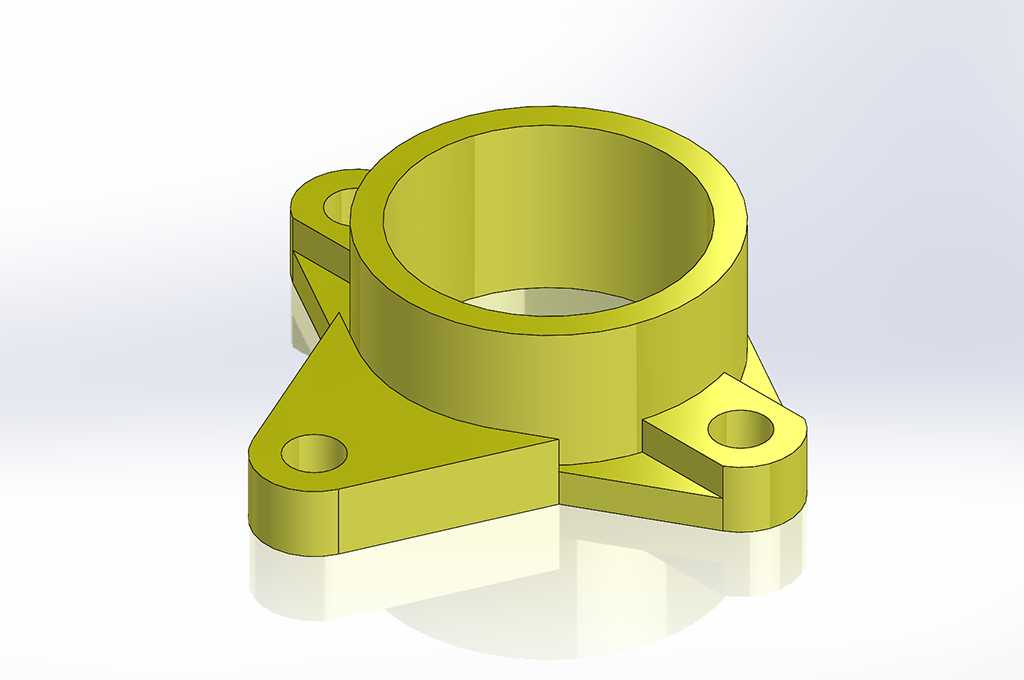

该零件属于典型的法兰式圆筒支撑类构件,整体以中部直立的厚壁圆筒为主体,圆筒下端向外延伸出三个呈近似三角形分布的安装支耳,每个支耳末端加工有同轴通孔,用于穿入紧固件完成与安装基面的固定。这类结构在轻工输送设备、小型自动化工作站、食品包装线以及实验台架中较为常见,主要承担轴套类回转件、导向套筒、小型轴承组件或者管路端部的定位支撑作用。
从实际装配关系来看,中部圆筒的内孔是核心工作界面,既可以直接作为滑动导向孔,与往复运动的导杆配合,也可以压入铜套、直线轴承或滚动轴承,为旋转轴提供径向约束。圆筒外壁采用均匀壁厚设计,上端面保留完整环形端面,可作为轴向定位面,承受配套端盖、挡圈或锁紧螺母传递的轴向力;下端与支耳衔接处通过圆滑过渡加厚,避免直角根部在受载时产生应力集中。三个安装耳并非简单平板外伸,而是在耳板下方设置了与圆筒底部平齐的加强凸台,凸台既增加了耳板与筒体连接区域的截面高度,也让紧固件压紧面更加平整,当螺栓拧紧时,压紧力能够通过凸台均匀传递到安装底板,减少薄板耳片局部翘曲的风险。
设计思路上,三耳布局相比常见的双耳或四耳法兰,在占用空间与固定稳定性之间取得了平衡。三个固定点呈非对称三角分布,能够限制支撑座绕竖直轴线的转动,同时在相邻设备侧壁、管线排布较紧凑的场合,可通过选择不同方位的支耳避让周边干涉件。支耳外形采用带圆弧收边的三角形轮廓,外缘没有尖锐棱角,既减少了铸造或注塑成型时的材料堆积,也便于钣金、机加工场景下的装夹与去毛刺。每个安装孔周围保留足够的螺栓边距,孔中心到筒体外壁、到耳板外缘的距离均满足常规内六角螺栓或六角头螺栓的扳手空间要求,现场装配时不需要额外加工让位槽。
外形尺寸与安装边界方面,圆筒高度明显大于支耳厚度,使内孔拥有较长的导向配合长度,有利于提高导杆或轴系的支承刚度,降低悬臂偏载造成的卡滞。支耳沿径向向外展开后,整体外接轮廓宽度大于圆筒外径,安装 footprint 相应增大,支撑座在承受侧向载荷时,固定螺栓所受的倾覆力矩被更大的支点间距分摊,抗翻转能力更强。建模时需要重点控制内孔与下端安装基准面的垂直度,以及三个安装孔所在平面与圆筒轴线的垂直度;若孔位平面与基面贴合不良,螺栓紧固后会使圆筒内孔产生微变形,直接影响轴承运转或导杆滑动顺畅度。
在工程应用中,这类支撑座常布置在气缸推杆导向、小型搅拌轴支承、料仓出料口定位、检测探头升降导向等部位。工作时,筒体承受径向偏载和少量轴向冲击,支耳则把载荷传递到机架面板。结构上没有复杂内腔和深槽,既适合采用铝合金铣削加工,也适合铸铁、铸铝成型后二次精加工内孔与安装面;若用于低速轻载场景,工程塑料或尼龙材质同样可以成型,利用材料自润滑特性降低导杆磨损。建模过程中,应先完成筒体回转特征,再依据安装方位建立支耳草图,保证三孔相对于筒体中心的位置度;过渡圆角、孔口倒角和底部凸台需统一处理,使零件在满足强度的同时,兼顾加工工艺性与装配可达性。
