叉耳式铰接安装支座机械结构

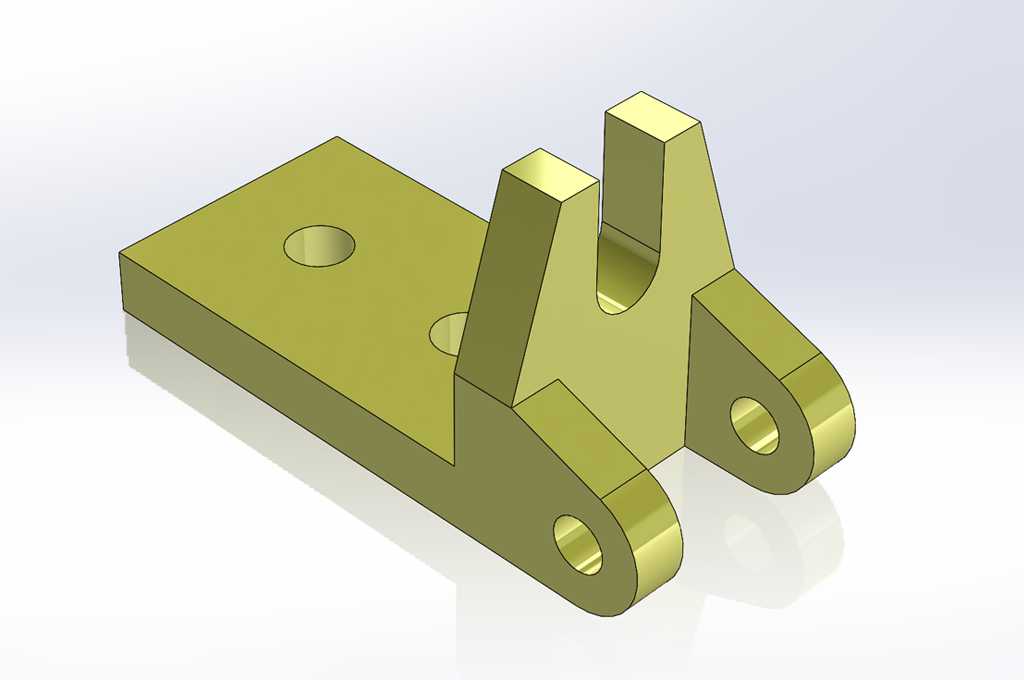

　　该零件属于设备机架与执行构件之间常用的铰接安装支座，整体采用一体式块状构型，底部为平直矩形安装板，板面上预留两处沉孔安装位，可通过内六角螺栓或圆柱销将整个支座固定在设备台面、型材框架或焊接基座上。底板上方延伸出对称布置的双叉耳支撑结构，叉耳顶端开出半开放U形槽，槽口朝向正上方，用于容纳摆杆、连杆或摇臂的端部轴段；两侧耳板下部向外延展并加工出同轴通孔，孔位轴线与底板平面保持平行，销轴穿入后可形成稳定回转副，让被支撑构件绕孔轴完成小角度摆动。

　　从实际产线使用场景看，这类支座大量出现在轻载连杆机构、气动摆杆组件、检测夹具翻转单元以及小型工装的定位支撑位置：比如包装设备里挡料摆臂的根部固定座、自动化工位上翻盖防护机构的铰接基座、工装夹具侧压摇臂的支撑座，都需要同时承担底面螺栓锁紧和侧面销轴回转两类连接需求。零件把底板安装面、叉耳限位槽、侧耳铰接孔整合在同一坯体上，不需要额外拼焊支架，装配时仅需完成底面两颗紧固件和侧面一根销轴的安装，就能快速搭建出摆动支撑点，减少零散件数量，也避免拼焊结构带来的焊接变形、孔位错位问题。

　　结构设计上，底板保持足够厚度来分散螺栓预紧力，避免锁紧时板面发生翘曲；两侧铰接耳板做了加厚处理，耳板外侧端部加工成圆弧轮廓，既去除锐边防止装配划伤，也让耳板外缘到铰接孔的壁厚均匀，销轴受径向载荷时应力可以沿圆弧轮廓平缓扩散，降低孔口边缘的应力集中。上方双叉立板之间留出规整间隙，U形槽底部做圆弧过渡，摆杆落入槽内后两侧立板可以约束杆件的侧向窜动，和下方侧耳的铰接孔形成上下两级限位：上部槽口承担杆件径向托持与侧向导向，下部同轴孔提供精确回转轴线，工作时杆件不会出现偏摆卡滞。建模过程中需要优先保证三处核心基准的位置关系：底板底面作为整个零件的安装基准，必须保证平面度；两侧铰接孔要求同轴度控制在装配公差范围内，孔端面与轴线保持垂直；底板上两处安装孔的孔距要匹配常用台面螺孔布局，孔口做沉孔处理让螺栓头完全沉入板面以下，保证支座底面可以完全贴实安装面，不会出现螺栓顶起、支座悬空的情况。

　　安装边界方面，底板矩形轮廓决定了支座在台面上的占用范围，布局周边结构时需要在底板外侧留出扳手空间，方便拧紧底面固定螺栓；两侧铰接耳向外伸出的圆弧端部，要和周边机架壁板、管线预留足够间隙，避免摆臂转动时耳板和相邻部件发生运动干涉；上方U形槽的开口高度要匹配配套摆杆的轴径，摆杆装入后槽口顶部保留少量拆装余量，不需要完全拆卸销轴即可快速取放杆件。零件整体没有复杂曲面特征，所有受力拐角处均设置铸造或机加工圆角，既适合采用整块型材铣削加工，也可以通过铸造成型后再精铣安装面、铰削铰接孔，在保证支撑刚性的前提下控制加工成本，适配中小载荷的铰接支撑工况。
