90度异方法兰弯管接头结构设计

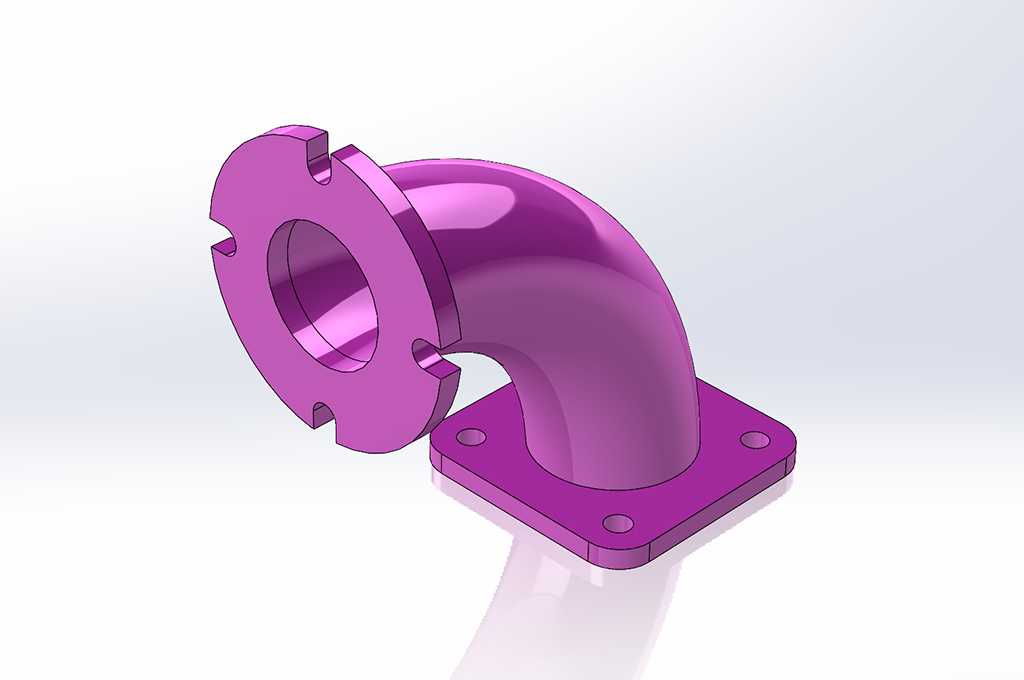

　　这套90度弯管连接件在管路系统里承担着改变介质流向同时完成两种不同安装接口转换的作用，一端采用带四个均布卡槽的圆形法兰对接结构，另一端则是带四个沉头安装孔的方形法兰固定座，中间通过平滑过渡的弧形弯管段将两端接口连通，整体为一体化成型的管路转接构件。

　　从实际设备装配场景来看，这类异方法兰弯头常出现在液压站油路排布、气动控制系统管路转向、小型流体输送设备的进出口接驳位置，当设备内部管路需要从圆形法兰对接的泵体接口转向连接到方形安装面的阀组或箱体壁面时，直型转接头无法同时满足转向和接口匹配的需求，这种一体式弯头就可以省去额外加装转向接头和转接法兰的步骤，减少管路泄漏点，也压缩了管路排布占用的空间。

　　结构设计上，圆形法兰端沿圆周方向开设了四个对称的缺口式卡槽，这种卡槽结构区别于常规的通孔法兰，装配时不需要将螺栓从法兰端面全程穿入，可以先将配套卡块预固定在对接端面上，再将弯头法兰的卡槽对准卡块旋入即可完成锁紧，在设备内部操作空间狭窄、螺栓无法从侧面穿装的工况下，这种快装卡槽结构能大幅降低装配难度，后期检修拆卸时也不需要完全拧下所有紧固件，只需松开锁紧件旋转弯头即可脱离对接。方形端的四个安装孔采用沉头孔设计，紧固件装入后钉头完全沉入法兰端面以下，不会突出安装面，弯头方形底座可以完全贴合设备箱体的安装平面，保证接合面的密封压紧力均匀分布，避免局部翘曲造成的介质渗漏。

　　中间弯管段的曲率半径经过合理取值，既没有采用过小的弯曲半径造成介质流经转向位置时流道急剧收缩、增大管路压力损失，也没有选用过大的弯曲半径导致弯头整体外形尺寸超出设备内部的安装边界，弯管外壁从圆形法兰端的圆弧轮廓平滑过渡到方形法兰端的矩形轮廓，过渡段壁厚保持均匀，在三维建模过程中需要重点处理圆方过渡曲面的连续性，避免曲面出现褶皱或曲率突变，否则后续如果采用铸造工艺生产，转角位置容易出现应力集中，长期受管路内压脉动影响会产生裂纹隐患。

　　安装边界方面，圆形法兰端的外圆直径、卡槽的分布圆尺寸需要和对接泵体或阀件的接口尺寸完全匹配，装配后法兰端面的密封槽位置要和对接端的密封面完全对齐，保证密封圈压缩量处于合理区间；方形法兰端的底座长宽尺寸、四个沉头孔的孔位间距要和设备箱体上的预装安装孔位一一对应，弯头安装完成后弯管的弧形外轮廓不能和周边的线束、其他管路或设备壳体发生干涉，转向后的管口朝向要精准对接下游管路，避免强行接驳给管路带来额外的装配应力。

　　功能特性上，一体式弯管结构相比拼接式焊接弯头，没有环形焊缝，内壁流道更加光滑，介质在转向过程中的湍流扰动更小，压力损失更低，也不存在焊缝位置长期受介质冲刷出现腐蚀泄漏的问题；两端不同形式的法兰接口整合在同一个零件上，减少了管路系统的零件数量，装配时不需要额外准备转接法兰和密封垫片，既降低了物料采购的种类，也减少了潜在的泄漏位置。在建模阶段还需要核对弯管内部流道的通径尺寸，保证两端接口的通流面积一致，避免转向位置出现通径缩窄，影响整个管路系统的流量参数，同时法兰端面的平面度、安装孔的位置度都要符合管路连接件的通用公差要求，保证实际加工完成后可以顺利完成现场装配，不会出现孔位错位、法兰贴合不严的问题。
