斜壁敞口带底槽壳体练习零件

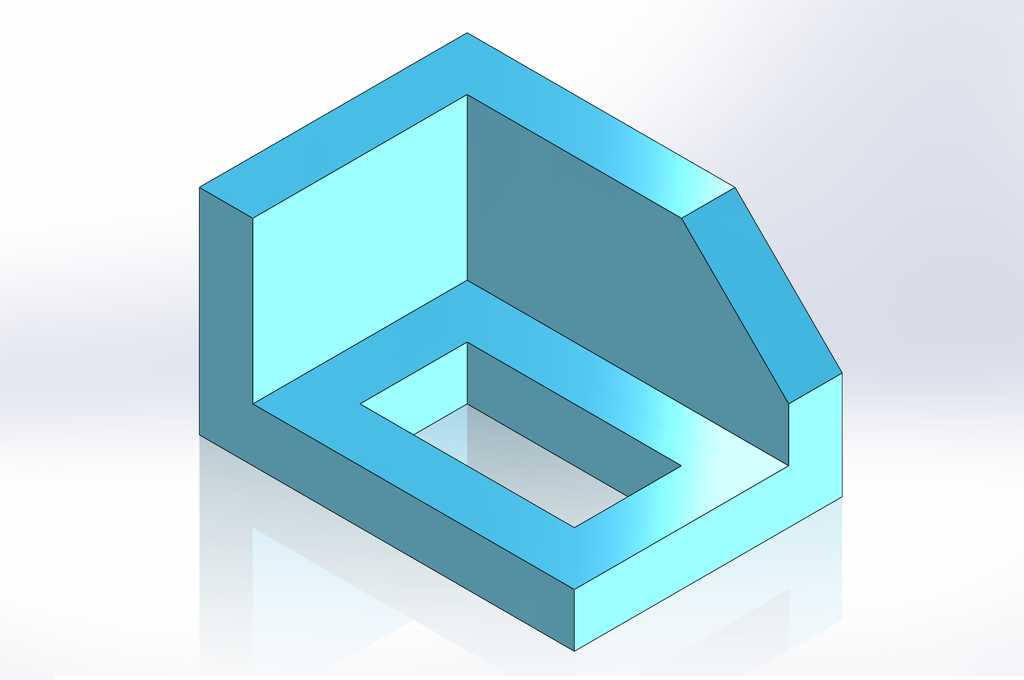

　　这个零件从结构形态上看，属于典型的薄壁槽壳类基础造型，整体呈三面围合、一侧开放的盒体形态，底部并非完整封闭平板，而是在底板区域预留了一个矩形贯通窗口，侧壁中包含一处明显倾斜的斜向壁面，其余壁面与底板保持垂直或平行关系，棱边均做了等厚处理，壁厚均匀一致，是结构建模练习中用来掌握拉伸、拔模、抽壳、切除等基础特征组合逻辑的典型载体。

　　从实际工程应用场景推演，这类槽壳结构在轻工输送、物料暂存、设备护罩、工位料道中十分常见。敞口侧可作为物料进入或操作维护的开口，围合的三面壁体能够对内部工件形成侧向约束，避免零件在输送、分拣或人工取放过程中从侧边滑脱；底板中部的矩形开窗并非多余造型，在真实设备里通常承担三类功能：其一是漏渣、漏液或排屑，加工过程中产生的切屑、冷却液、粉尘可以直接从窗口下落至下方收集盘，避免在槽底堆积；其二是避让下方机构，比如输送链板、顶升气缸、定位销组、检测传感器的感应端都可以从该窗口伸入槽内，对放置在槽中的工件进行承托、抬升或位置检测；其三是减重与观察，大面积开窗能够降低薄壁件整体重量，同时操作人员可以从下方直接观察槽内工件的到位状态，减少视觉盲区。

　　斜壁的设计在这类槽体中具备明确的功能指向。相较于垂直壁面，倾斜壁面一方面可以在物料靠壁滑落时形成导向斜面，让工件顺着斜壁自然滑向槽体底部的定位区域，减少卡料、搭桥的概率；另一方面斜壁能够扩大槽体上部的开口宽度，在底部占用安装空间不变的前提下，提升上方投料或机械手取放料的容错范围，当机械手末端带着工件下行入槽时，更大的上部开口可以降低对重复定位精度的要求，即使工件存在小幅位置偏差，也能顺着斜面滑入槽内。在护罩类应用中，斜壁还可以改变飞溅物的反弹方向，让切屑、冷却液沿斜面导向指定排出口，而不是直接反向飞溅到作业区域。

　　建模思路上，该零件的特征搭建顺序贴合实际钣金或机加工件的成型逻辑：首先绘制底部外轮廓与整体侧壁的外形边界，通过基础拉伸生成实体坯料，随后对需要倾斜的侧壁面施加拔模角度，保证斜壁与相邻直壁、底板之间的交接面连续顺滑；再通过等壁厚抽壳操作，保留敞口侧为开放面，将实体内部材料去除，形成均匀壁厚的薄壁壳体；最后在底板平面绘制矩形窗口轮廓，执行拉伸切除贯通底板，得到底部漏空结构。整个建模过程需要重点关注斜壁与直壁交接处的壁厚一致性，抽壳时若拔模角度设置不当，容易在斜壁根部出现壁厚局部增厚或薄壁面无法生成的问题，需要在拔模步骤提前校验壁面间距，保证抽壳后所有区域壁厚均匀，避免后续工程出图时出现壁厚突变导致的加工工艺缺陷。

　　从安装边界角度考虑，这类槽壳通常以底板底面作为安装基准面，落地安装时底板四周的实体边可以搭设在型材机架的支撑横梁上，底部开窗区域悬空，不会影响下方机构穿行；若采用侧边固定方式，两侧垂直壁面的外侧面为平整平面，可直接加工安装孔通过螺钉与相邻护板或机架立柱锁附。外形尺寸设计上，槽体内部宽度需要匹配所容纳工件的最大轮廓尺寸，单边预留适量间隙保证工件能够顺畅落入，斜壁的倾斜角度不宜过大，角度过陡会失去导向作用，角度过缓则会过度占用上部空间、降低槽体有效容积；底板开窗的长宽尺寸需要小于工件最小支撑轮廓，防止工件从窗口掉落，同时要大于下方穿行机构的最大外轮廓，保证顶升板、销钉或传感器能够无干涉穿过。壁厚取值则根据零件整体尺寸与所选材料确定，若采用板材焊接成型，壁厚选取常用板材厚度即可，棱边处做焊接打磨处理；若采用塑料注塑成型，壁厚需保持均匀并在转角处设置过渡圆角，减少注塑冷却时的缩痕与变形。

　　在结构细节处理上，所有壁板交接的内角位置都应当设置工艺圆角，避免应力集中，在承载工件频繁撞击的工况下，圆角过渡能够大幅降低壁板根部开裂的风险；敞口侧的棱边可根据使用需求做翻边或折边处理，既可以提升薄壁槽体的整体刚性，减少侧壁受侧向力时的变形量，也能消除锐边，避免操作人员取放工件时被划伤。底板与侧壁交接的外圈底边可作为整个零件的加工基准，在校验安装平面度时，以该底边为基准找平，能够保证槽体安装后内部底面处于水平状态，工件放置后不会出现单侧滑移的问题。
