三角加强筋立式铰接支座结构件

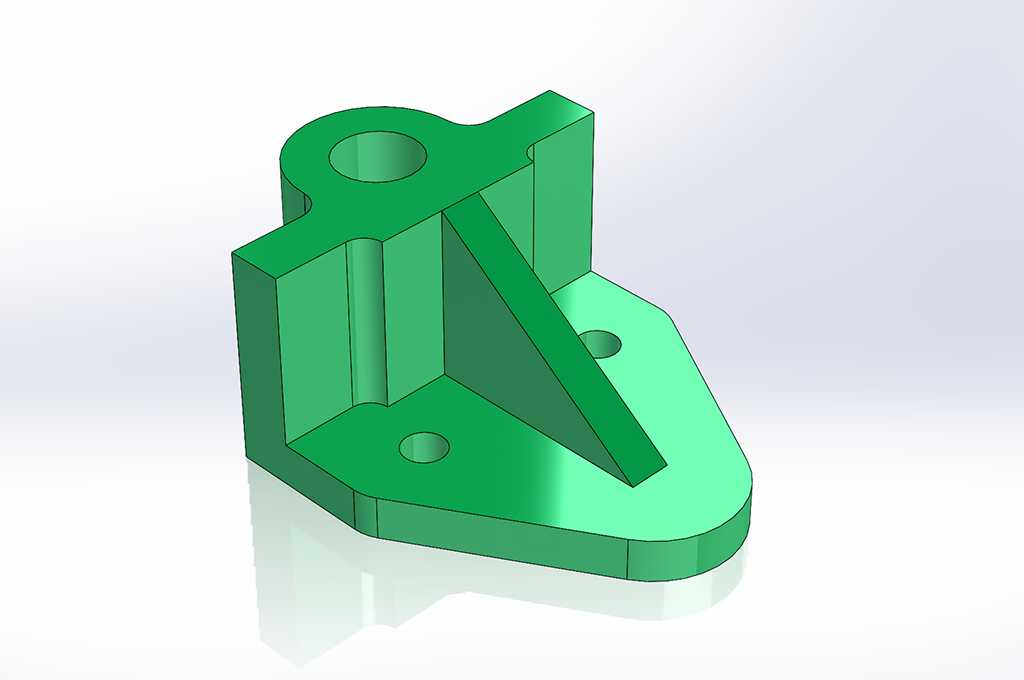

　　该支撑类结构件在中小型自动化产线、工装夹具台架以及轻型输送设备的机架接驳位置十分常见，主要承担竖向承载、侧向限位以及铰接点位定位的作用。零件整体采用一体化铸塑或铣削成型的构型思路，底部为带半圆端头的平直安装底板，底板上预留两个沉头安装孔，可直接通过内六角螺栓将整件锁附在铝型材台面、焊接机架面板或者设备基座的预制螺孔上，底板的半圆端头设计避开了机架转角处的干涉区域，在狭小安装空间内无需额外裁切避让，两个安装孔的孔距按照常规轻型台架的安装间距排布，装配时无需现场二次打孔。零件上部设置带同轴通孔的圆筒铰接位，通孔贯穿筒身，可穿入铰接销轴、导向轴或者锁紧螺栓，用来连接摆臂、连杆、浮动压头或者可调挡停机构，筒身两侧向上延伸出立式挡边，挡边与底板之间通过一块斜向布置的三角加强筋完全连接，这条加强筋从底板板面一直延伸到圆筒侧壁，把铰接位置受到的径向载荷直接传导至整个底板安装面，避免筒身在反复受侧向推力时出现根部断裂的变形问题。

　　从实际受力场景来看，这类支座往往用在需要频繁小幅摆动的工位：比如流水线侧边的挡停机构，工件输送到位时挡块受到工件的撞击力，载荷会通过摆臂传递到上部铰接孔，若没有三角筋的支撑，筒壁和底板的交接转角处会长期承受交变弯矩，很容易在应力集中位置产生裂纹；斜筋的布置方向恰好沿着撞击力的传导路径，把弯矩转化为筋板的压应力与拉应力，整体刚性比无筋的直角支座高出数倍。两侧的立式立板同时起到侧向防护的作用，当铰接的摆臂出现小幅左右窜动时，立板可以充当限位面，不需要额外加装限位挡片，减少了装配零件数量。

　　建模过程中可以先从底板轮廓开始绘制草图，将直边段与端部半圆相切约束，拉伸得到底板实体后，在上部草图绘制圆筒与两侧立板的合并轮廓，一次性拉伸至设计高度，随后单独绘制三角筋的草图轮廓，保证筋板的两个侧边分别完全贴合立板内侧与底板上表面，使用加强筋命令生成指定厚度的筋结构，最后对所有安装孔、铰接通孔执行切除拉伸，再在所有锐边位置添加小尺寸铸造圆角，既避免热处理或者注塑过程中出现应力开裂，也能消除装配时的锐边划伤风险。

　　安装边界方面，底板的整体轮廓宽度要小于机架安装位的预留宽度，半圆端头的圆弧半径和底板半宽保持一致，两件并排安装时相邻支座的圆弧端不会发生干涉；上部圆筒的外径要预留足够的扳手空间，穿入销轴后销轴两端的卡簧或者锁紧螺母可以正常操作，铰接孔的内径和选配的销轴采用间隙配合，保证摆臂转动时无卡滞。两个底板安装孔采用沉孔设计，螺栓锁紧后头部完全沉入板面以下，不会在底板底面形成凸起，保证支座和安装台面完全贴合，不会出现锁紧后整件翘曲的情况。零件的壁厚整体保持均匀，圆筒位置的壁厚、立板厚度以及加强筋厚度差值控制在合理范围内，若采用注塑工艺可以避免缩水凹陷，若采用铝合金铣削加工也能减少材料去除量、控制加工变形。这类支座不需要复杂的配合曲面，所有特征均为常规拉伸与切除特征，结构逻辑清晰，既可以作为实训阶段练习筋板、孔特征、圆角组合建模的范例，也可以直接经过尺寸适配后用到实际轻型设备的支撑工位中，在满足承载要求的前提下尽可能压缩了零件的整体体积与用料。
