双孔连接固定异形连杆结构件

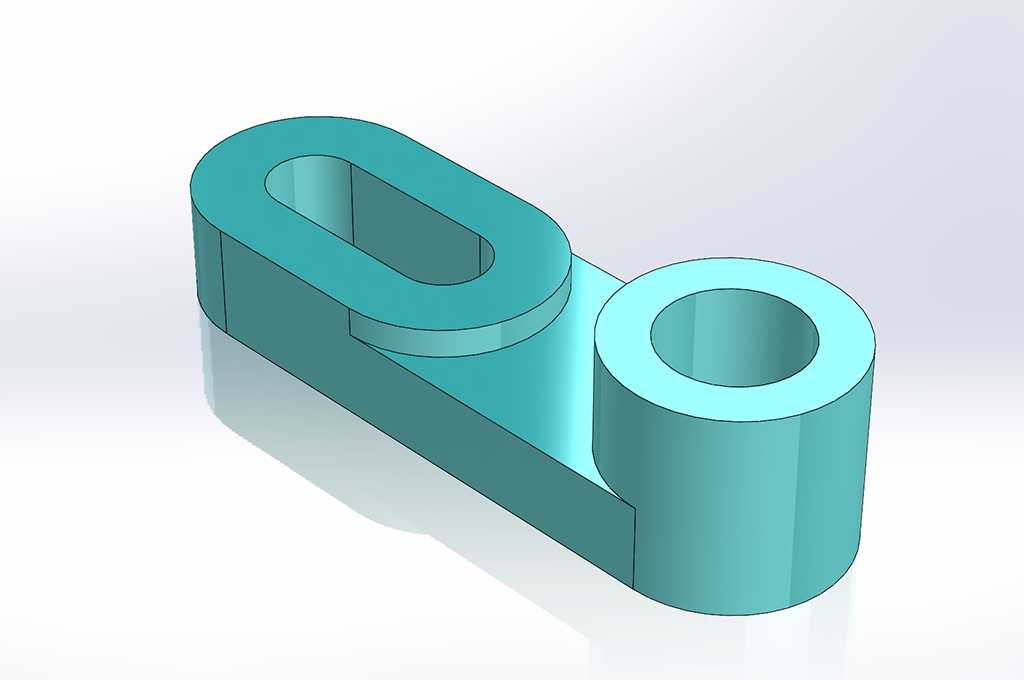

　　这类双孔异形连杆结构件，在轻工自动化输送线、小型工装夹具的铰接传动环节应用十分普遍，日常做设备改型时经常会碰到类似的结构需求。从实际使用场景来看，它主要承担两个相对运动部件之间的动力传递与位置限位作用，一端的长圆孔可适配安装位置的微调需求，抵消装配过程中带来的孔位累计误差，另一端的整圆孔则作为固定铰接支点，配合销轴实现稳定的回转动作，避免传动过程中出现卡滞、窜动的问题。

　　设计这类零件的时候，首先要敲定的是两个孔位的中心距，这个尺寸直接决定了传动行程的极限范围，中心距偏差超过0.1mm就可能导致整个传动机构动作不到位，甚至出现运动干涉。长圆孔的宽度尺寸要和适配的销轴外径做间隙配合，单边间隙控制在0.05-0.1mm之间，既保证滑动顺畅，又不会因为间隙过大产生晃动；整圆孔的内径则根据铰接销轴的配合等级选择，若是固定铰接点可选用H7公差，若需要相对转动则适当放大间隙，同时孔的端面要做倒角处理，避免安装时刮伤销轴表面，也能引导销轴顺利装入。

　　零件的主体厚度要根据实际承受的载荷来确定，常规轻载传动场景下厚度取10-15mm即可满足强度需求，若应用在有冲击载荷的工况下，除了增加厚度，还要在两个孔位的连接过渡处做圆角加强，避免应力集中导致零件断裂。零件的外形轮廓做了平滑过渡处理，没有尖锐的棱角，一方面是减少加工时的应力残留，另一方面也避免安装维护时划伤操作人员。长圆孔一端做了环形凸台结构，这个结构并非多余设计，凸台可以增加孔位的接触长度，提升销轴安装后的稳定性，即使长期受往复载荷也不容易出现孔位磨损变形的问题，同时凸台结构也能减少零件整体的材料用量，在保证强度的前提下降低零件自重。

　　安装边界方面，整圆孔端的安装空间需要预留出销轴的装入长度，至少要比零件厚度多出2-3mm的卡簧安装位，长圆孔端的活动范围内不能有其他结构件遮挡，要保证连杆在整个运动行程中都不会和周边部件发生碰撞。零件的材质一般选用45号钢或者铝合金，轻载场景下铝合金材质可以降低整体机构的运动惯量，重载场景下45号钢做调质处理即可满足强度要求，表面不需要做复杂的处理，常规发黑或者阳极氧化就可以起到防锈作用。

　　实际建模过程中，这类零件的建模逻辑要贴合加工工艺顺序，首先绘制主体的截面轮廓，拉伸得到基础实体，之后分别拉伸两个孔位的凸台结构，再切除出两个安装孔，最后对所有锐边做倒圆角处理，建模时要注意长圆孔的两端圆弧中心要和直边段相切，避免加工时出现接刀痕，过渡处的圆角半径要统一，减少数控加工时的换刀次数，降低加工成本。很多新手建模时容易忽略凸台和主体连接位置的圆角，实际加工出来的零件在这个位置很容易因为应力集中出现断裂，做结构设计时必须把这些工艺细节考虑到位，不能只看外观造型忽略实际使用的可靠性。
