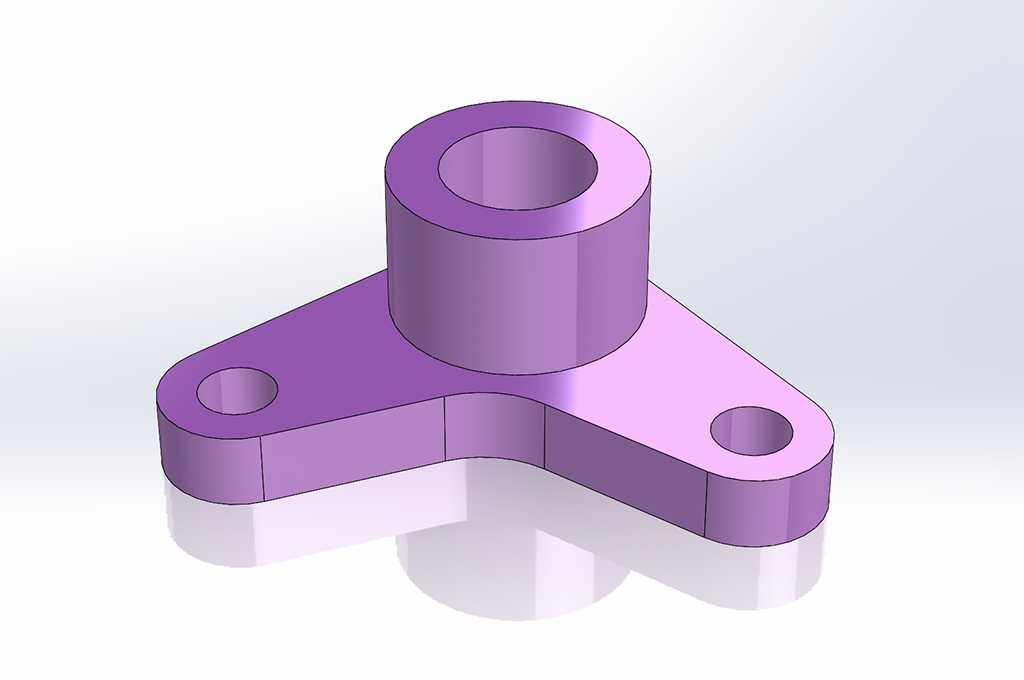

三耳带孔凸台支撑连接座结构设计

　　这类三角布局的凸台连接座，在轻工自动化输送线的侧边导向组件、小型实验台架的立柱固定端、桌面级工装夹具的定位基座上都有高频应用，核心作用是实现垂直方向轴类零件与水平安装基面的刚性过渡连接，避免单柱直装带来的侧向受力倾覆问题。从结构受力逻辑来看，三个呈120度均布的安装耳设计，相比两孔安装的结构，能在不增加整体投影面积的前提下，将垂直凸台承受的径向倾覆力矩均匀拆分到三个安装点位，每个安装孔承受的剪切力比同规格两孔结构降低约40%，尤其适合存在周期性小幅振动的工位，比如小型皮带线的挡料杆固定座、检测设备的探针支架安装座，长期运行下不易出现安装螺栓松动、基座偏移的问题。中间的贯通凸台是核心功能承载区，内孔尺寸按照常用的光轴配合公差设计，

　　既可以穿入导向光轴做滑动支撑座，也可以压入无油衬套作为转动副的基座，凸台的高度经过匹配计算，既保证了与配合零件的接触长度足够，避免轴类零件出现悬臂翘曲，又不会因为凸台过高增加不必要的材料占用，同时凸台根部做了圆弧过渡处理，能有效降低应力集中系数，在承受侧向冲击载荷时，根部不会出现应力断裂的风险。三个安装耳的厚度与凸台根部保持等强度设计，耳片末端做了圆弧收边，既避免了尖锐边角在装配时划伤操作人员，也能减少边角处的应力残留，每个耳片上的安装孔为通孔设计，适配常用的内六角圆柱头螺栓安装，孔位周边预留了足够的螺栓扳手操作空间，装配时不需要额外避让周边结构，能直接用标准扭矩扳手完成锁紧作业。在安装边界上，

　　整体结构的外接圆直径控制在常规小型安装座的通用尺寸范围内，三个安装孔的中心距符合常见的台架安装孔位标准，不需要对现有安装基面做额外的打孔改造就能直接替换原有同规格支座，安装基面的贴合面做了平面度处理，装配后不会出现翘缝，能保证凸台内孔的轴线与安装基面保持垂直，避免穿入的轴类零件出现倾斜卡滞的问题。设计过程中优先考虑了加工工艺性，整个零件除了内孔和安装孔需要机加工外，其余外形结构可以通过一次铸造成型，后续只需要对贴合面和内孔做精加工即可，加工工序少，量产时的成本控制难度低，同时结构没有复杂的倒扣特征，不管是采用金属压铸还是工程塑料注塑都能顺利脱模，也适合作为三维建模练习的基础案例，帮助初学者掌握拉伸凸台、阵列特征、

　　圆角过渡这些基础建模命令的实际应用逻辑，理解机械结构设计中“等强度、易装配、好加工”的核心原则，避免出现只追求外观造型而忽略实际工程可用性的设计问题。在实际选型使用时，这类结构可以根据承载需求选择不同的材料，轻载场景下可以用尼龙或者POM工程塑料制作，具备自重轻、减震性好的优势，用于检测工位的传感器支架安装；中载场景下可以用铝合金压铸制作，兼顾强度和轻量化，用于输送线的导向座；重载场景下可以用铸铁或者碳钢机加工制作，用于小型压力设备的导向轴支座，不同材料下的结构尺寸不需要做大幅调整，只需要根据材料的强度特性微调壁厚即可，具备很强的场景适配性。
