矿山卸料斗缓冲集料仓结构设计

　　该套三维结构对应矿山选矿流程中位于破碎、筛分或转运环节末端的卸料集料装置，主体承担来料暂存、集中导流与向下游皮带、给料机稳定排料的作用。现场物料多为粒径不均、磨蚀性较强的矿石，料斗在满仓承压、物料冲击和持续磨损工况下工作，因此结构设计不能只按空壳容器处理，而要兼顾容积、倾角、刚度、检修与安装接口。

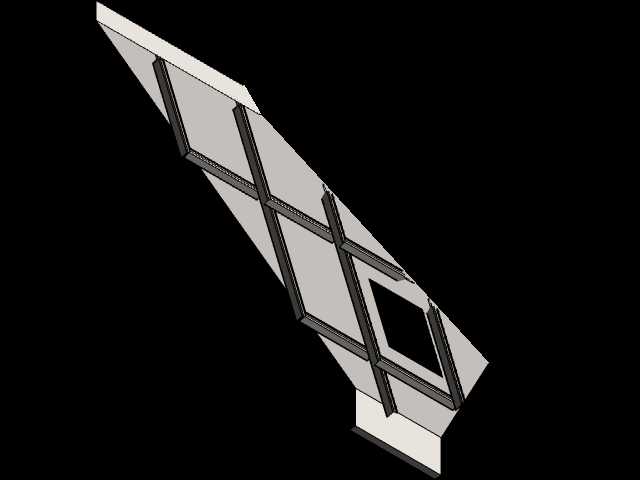

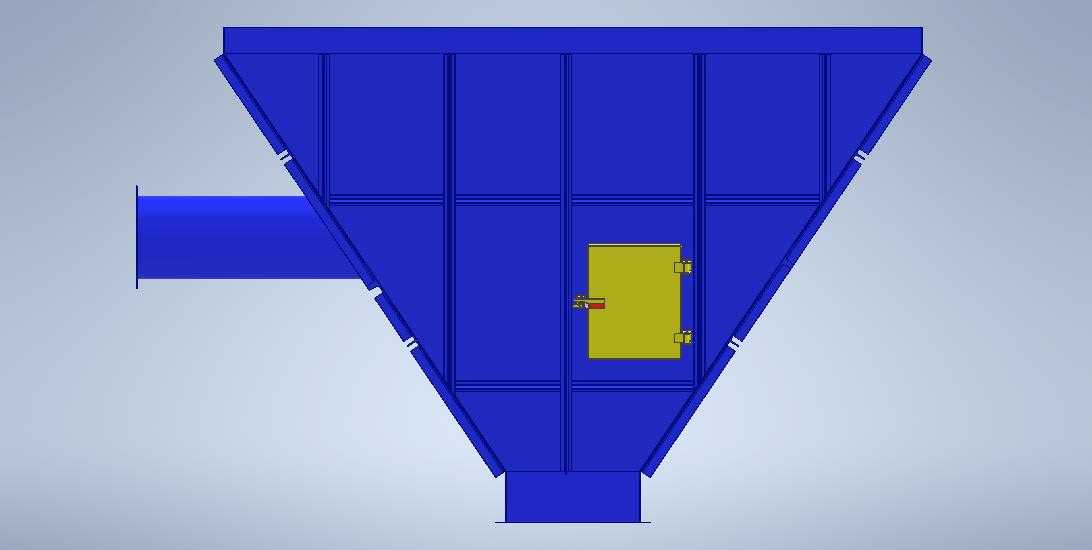

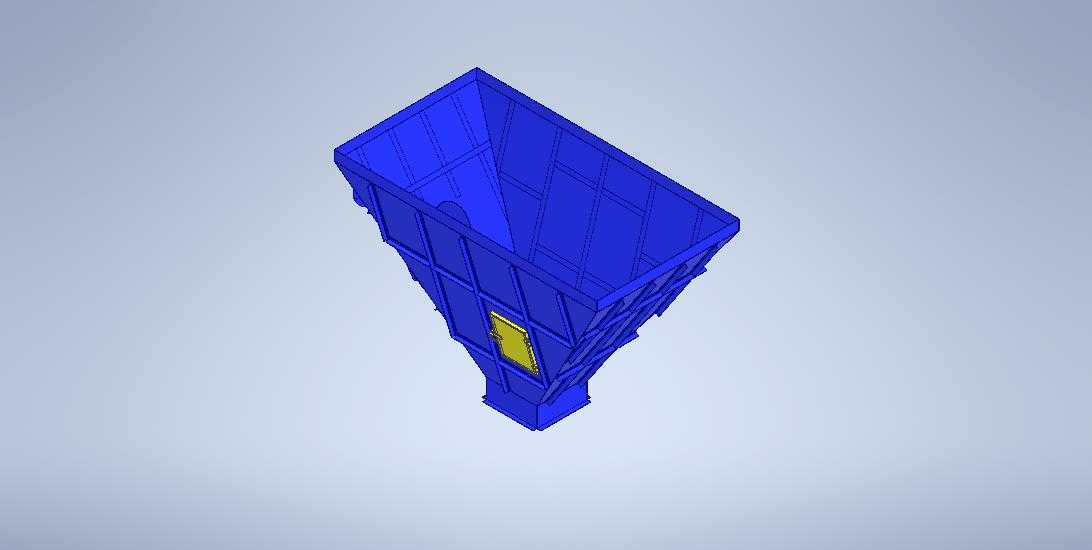

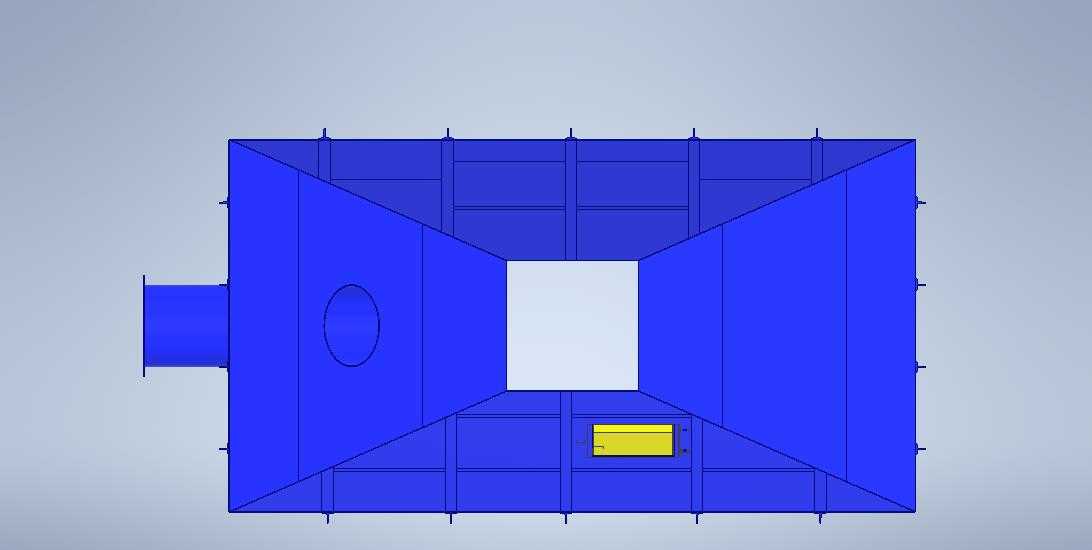

　　从外形看，设备上部为矩形接料口，便于承接上游设备落料或装载机、皮带头部来料；下部收缩为方形排料段，可与振动给料机、溜槽或输送设备对接。侧壁采用大角度锥形过渡，目的是减少矿石在仓壁滞留、搭桥和起拱。对于含水、含粉较多的矿料，斗壁角度还需结合物料安息角复核，避免局部形成死料区。模型中侧壁分块明显，加强肋沿板面纵横布置，能够把物料侧压力传递到边框和下部支撑区，降低薄板在长期装载下的鼓胀变形。

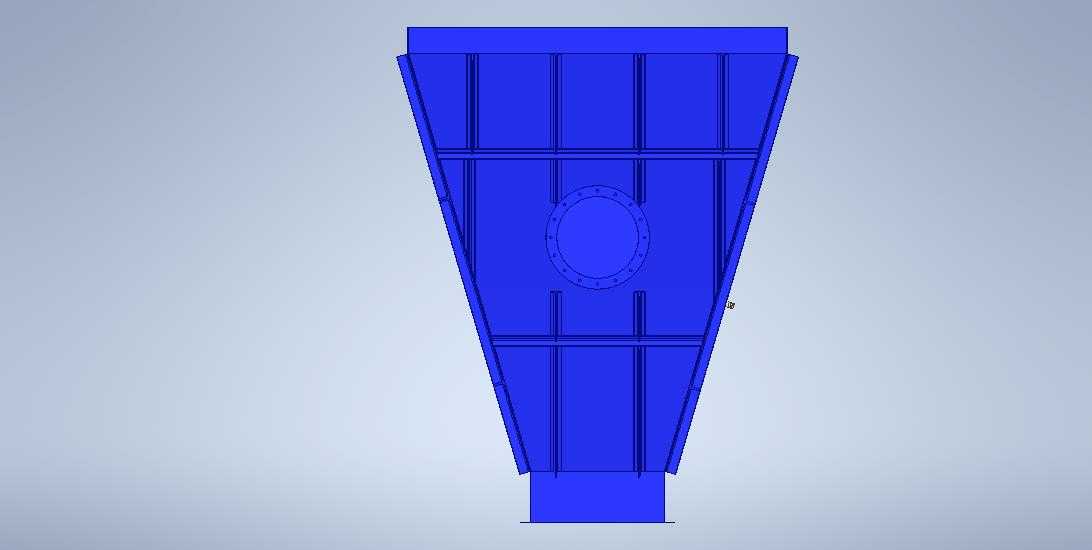

　　侧面横向接管是该结构的重要接口，可作为旁通溜料、通风收尘或工艺连接通道使用。若用于收尘，接口需与除尘管道风速匹配，防止粉尘在管段沉降；若作为物料通道，则要校核内孔净空、内衬磨损和落料轨迹。模型保留了法兰连接边界，便于在总装中与外部管道拆装，也方便现场分段运输后的螺栓拼装。

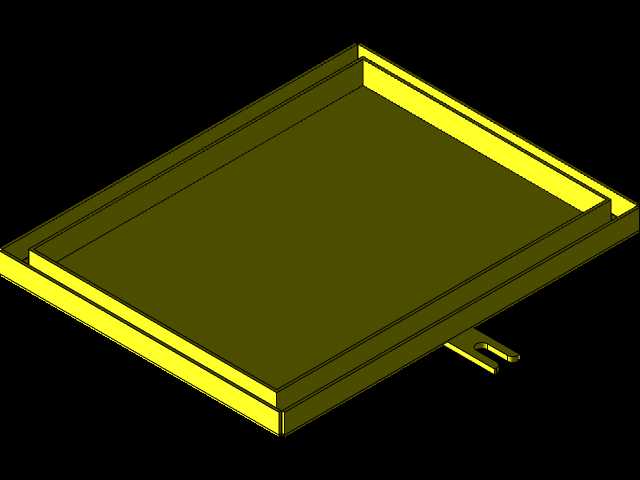

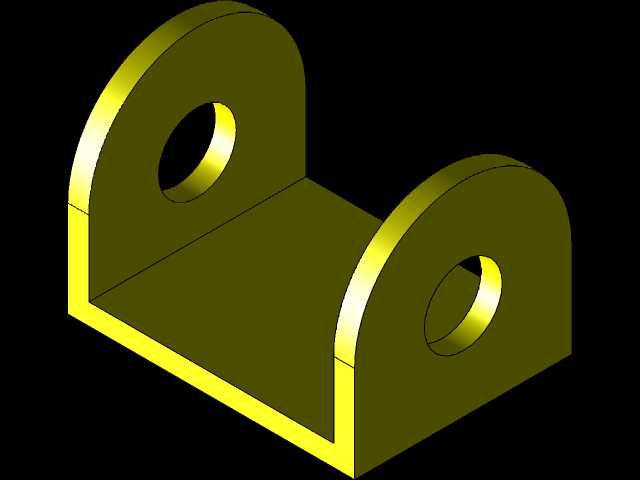

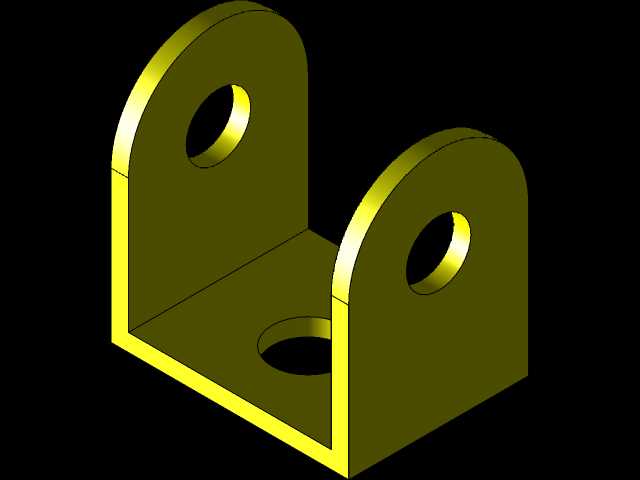

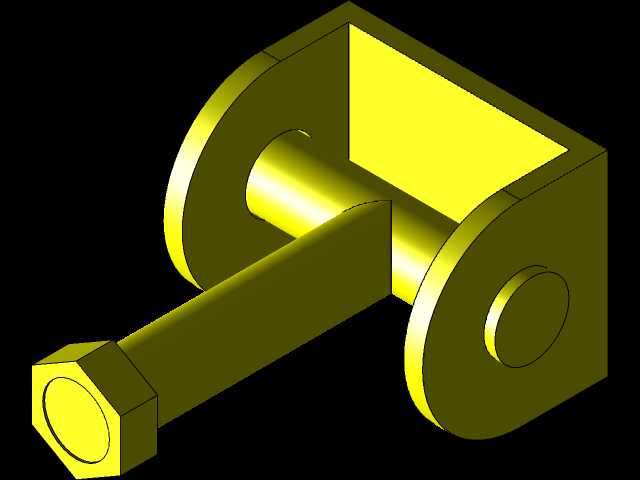

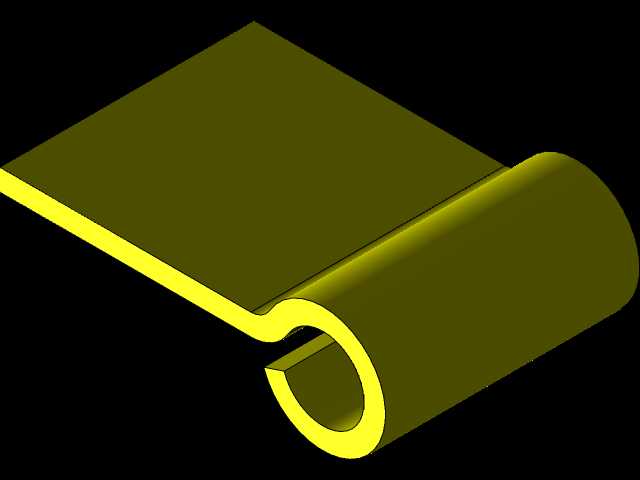

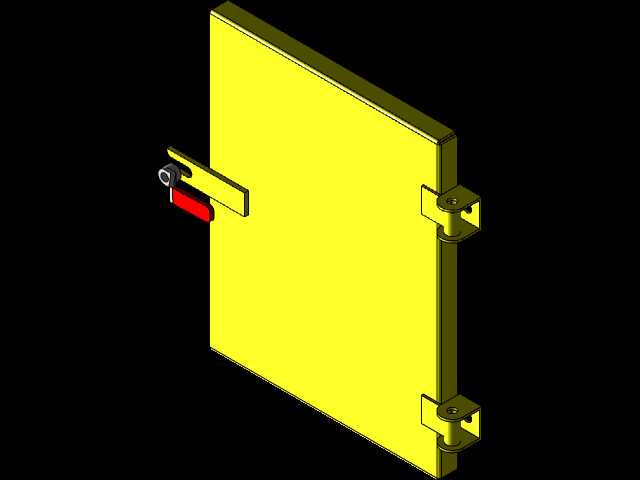

　　锥斗正面设置检修门，门体采用铰链与快压式锁紧结构，位置选在易堵料、易磨损且人员可接近的区域。检修门并非简单开孔：门框周边需要补强，门板关闭后要保证密封，防止细粉外漏；门内侧在工作时会直接承受物料挤压和冲刷，因此实际制造中常铺设耐磨衬板或堆焊耐磨层。对于选矿厂而言，可快速打开的检修口能够缩短堵料清理、衬板更换和内部检查时间，比整体焊接封闭料斗更利于维护。

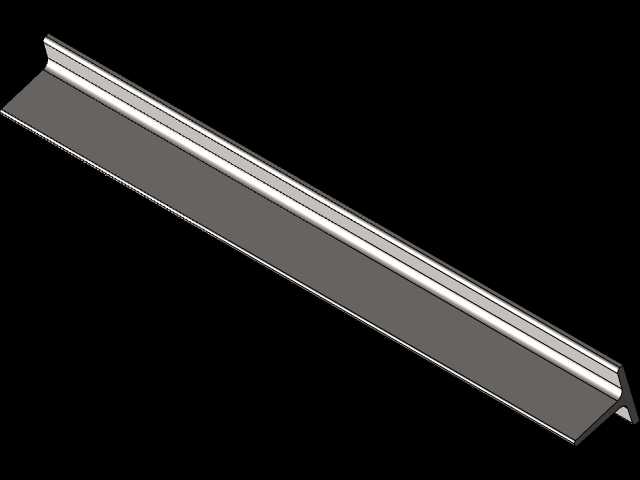

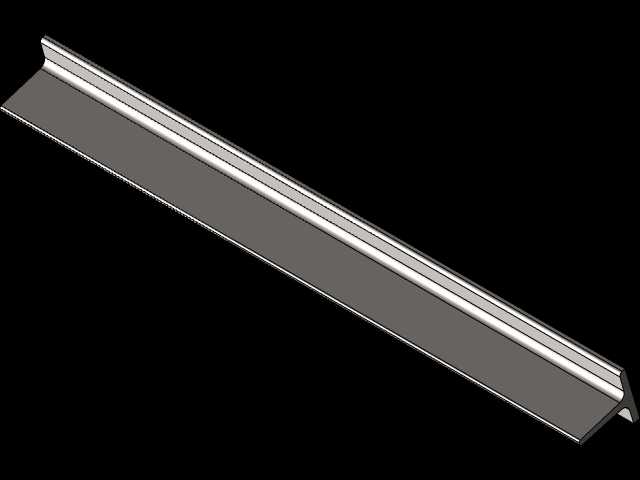

　　建模时上部矩形仓段、锥形溜料段和下部排料段应作为独立装配逻辑处理。板件按厚度方向建出实体或钣金结构，焊缝位置、螺栓孔位和加强筋间距需要明确，因为这些细节直接影响后期下料、折弯、卷制和焊接工装。料斗内壁转折处不宜出现突兀台阶，否则矿石下落时会形成涡流堆积；外壁加强件则可以突出布置，以提高截面惯性矩。上部边框通常承担进料设备或盖板连接载荷，下部方口需要承受给料设备对接载荷，两处法兰或连接孔均应在三维中预留安装空间。

　　安装边界方面，设备整体呈立式吊挂或支撑布置，上方需要留出检修和进料空间，下方排料口与下游设备之间应保留插板阀、软连接或给料机的维护高度。侧面接管外侧要保证管道法兰螺栓能够操作，检修门前方需留出人员开门、清料和更换衬板的安全距离。若料斗安装于钢结构平台，支撑腿或吊挂点不能仅连接在薄侧板上，应把载荷传递到加强框架；若落地安装，则基础载荷需按满仓物料重量、设备自重和振动冲击组合校核。

　　在耐磨设计上，矿山卸料斗常根据物料流向区分区域：受料冲击区、滑移摩擦区和排料收缩区磨损最快，可在这些位置增加可更换衬板、钢轨或高分子耐磨板。三维模型虽然主要表达外形和装配关系，但在工程深化时应把衬板压条、螺栓沉头和更换空间一并考虑，避免后期衬板无法装入。气流和粉尘控制也不可忽视，仓顶或侧管可配置收尘口，使卸料过程保持微负压，减少现场扬尘。

　　该结构适用于选矿厂、砂石骨料线、破碎站和物料转运站，既可作为中间缓冲仓，也可作为装车、装车前集料或工艺段之间的卸料斗。设计核心在于让物料靠重力顺畅下行，同时让壳体承受交变冲击而不发生明显变形；通过分块板件、加强肋、检修门和标准接口的组合，设备在制造、运输、安装和检修之间取得较平衡的工程方案。
