数控工作台定制零件液压夹紧固定工装

　　这套工装结构的核心定位，是直接落在数控加工设备工作台面上的工序级夹紧单元，面向中小批量定制零件的铣削、钻削工序做快速装夹，替代传统通用平口钳或压板逐件找正的作业方式。从现场使用逻辑来看，它并非通用型夹具，而是针对特定轮廓坯料设计的专用固定装置：底座整体适配标准数控T型槽工作台的安装孔距，底部预留的沉头安装位可直接穿过T型螺栓完成整机固定，安装时只需一次找正底座基准边并打表校准，后续重复装夹工件无需再重新核对工装坐标系，能大幅压缩单件工序准备时间。

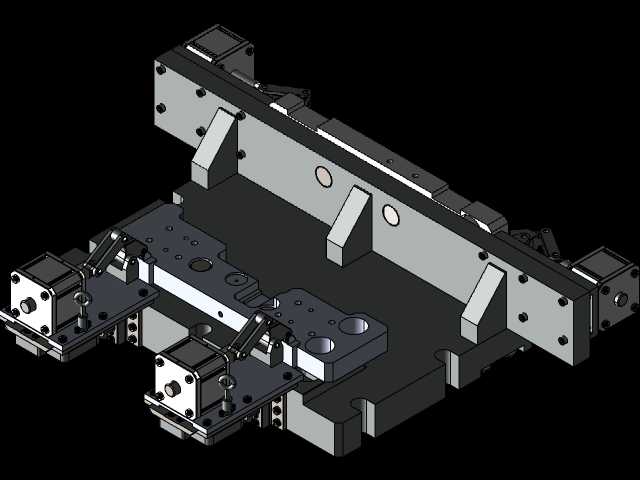

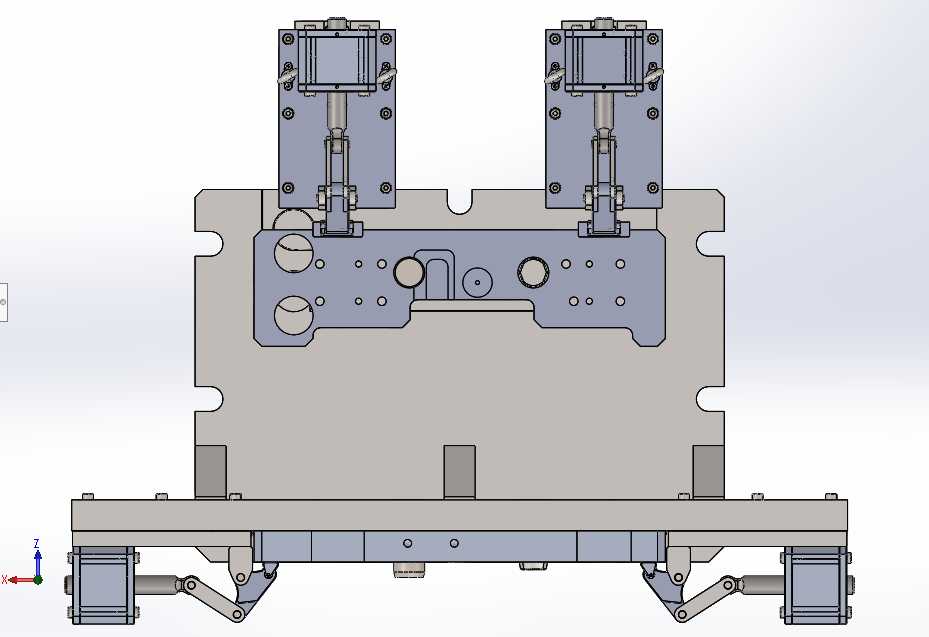

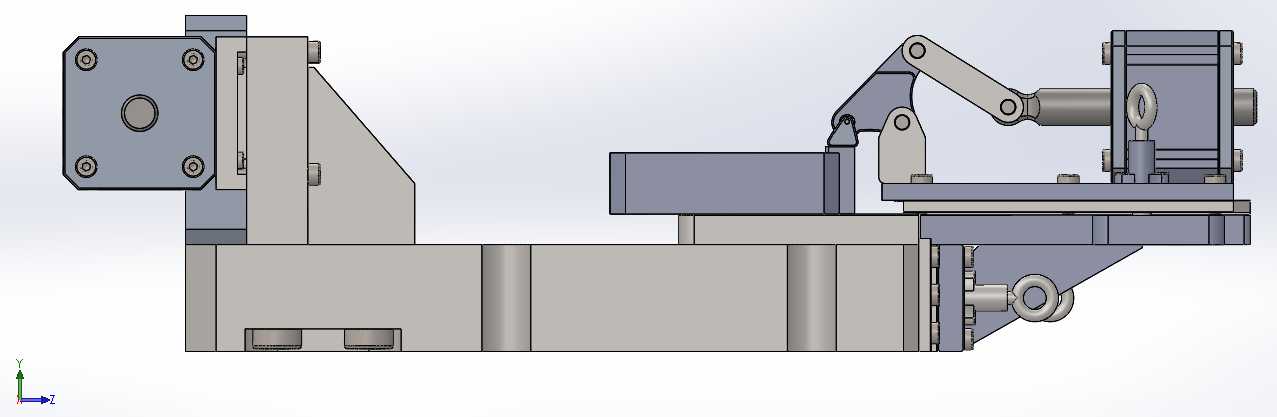

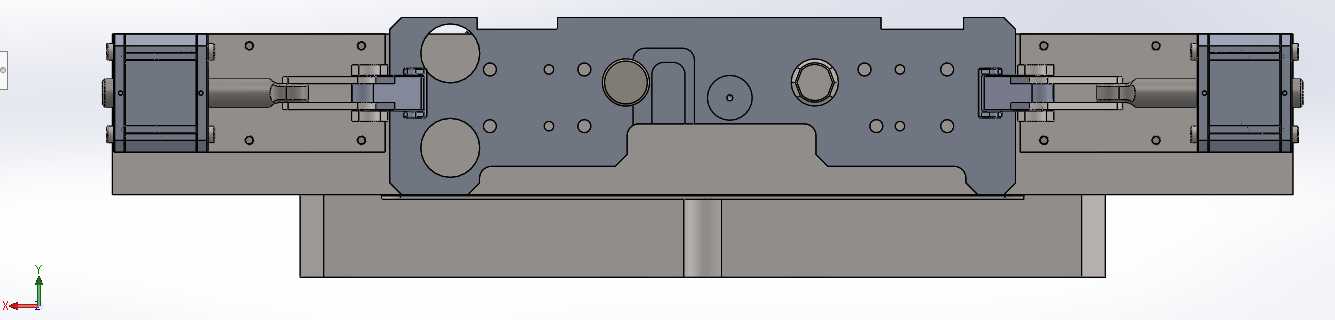

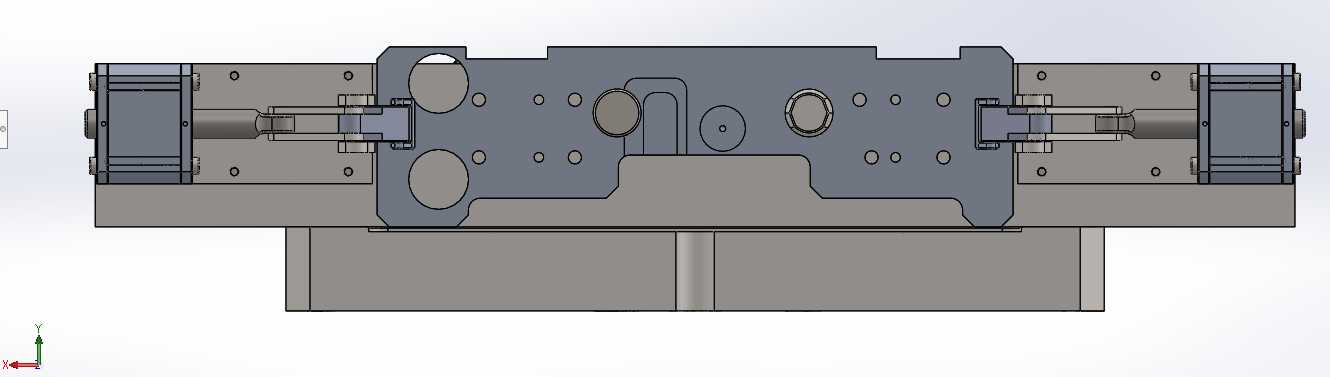

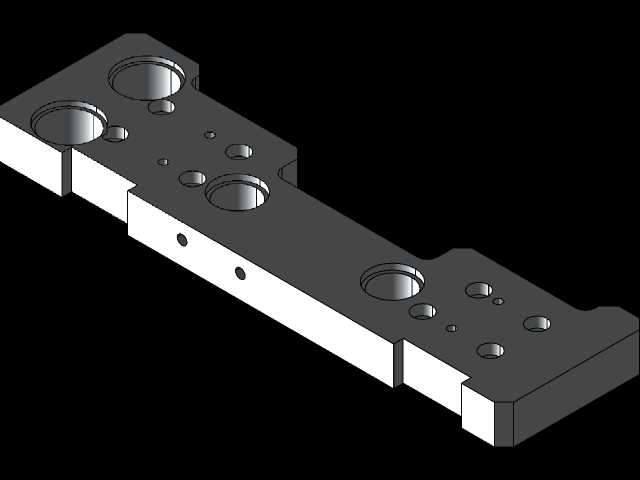

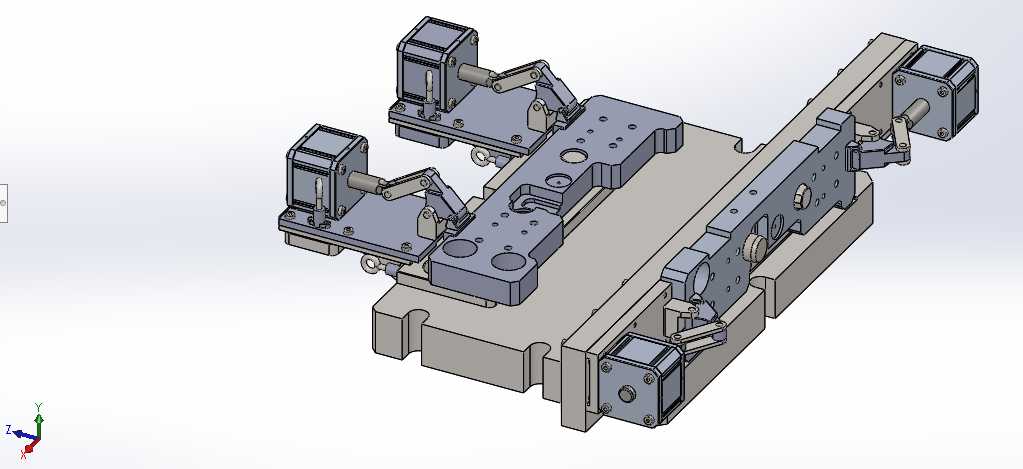

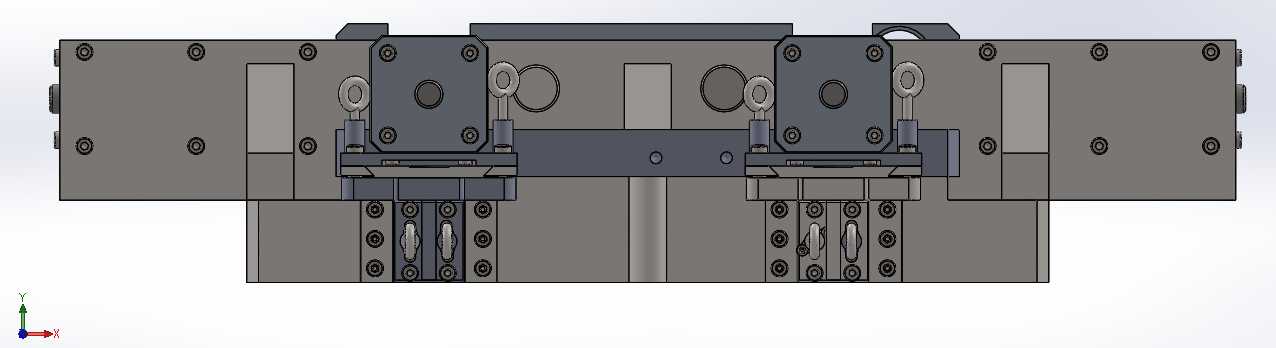

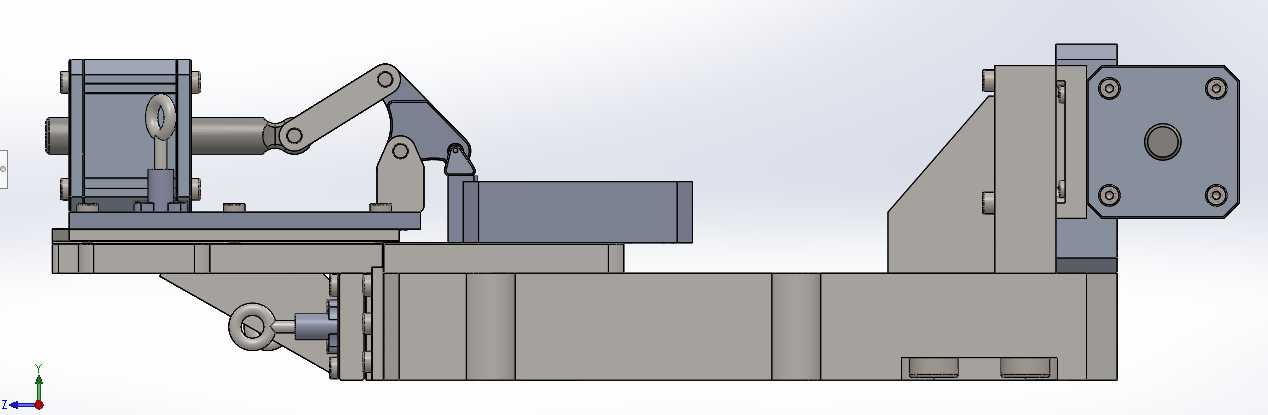

　　整套结构的布局采用双侧对称夹紧+侧向定位的组合思路：底座本体为厚钢板铣削成型的刚性基体，所有安装面、定位面均一次装夹加工完成，保证各工位之间的位置度公差。工件放入后，首先靠底座上的两个圆形定位销完成初定位，限制坯料的水平移动自由度；侧向布置的可调支撑块对应工件毛坯的非加工侧边，做辅助顶紧，抵消加工过程中侧向切削力带来的滑移趋势。前端两组夹紧单元采用铰链式杠杆压臂结构，动力端搭配标准液压油缸驱动，油缸动作时压臂绕转轴回转，压头垂直压紧在工件上表面的工艺凸台位置，压头接触面做了滚花处理，避免夹紧时工件表面被划伤同时增大摩擦阻力。

　　在刚性设计层面，底座下方布置了多组加强筋结构，对应夹紧力的反力传递路径做加厚处理，避免重载铣削时工装本体出现挠曲变形；长跨距的上横梁组件通过两端立柱固定在底座两侧，横梁上预留了多组可调式辅助支撑座，可针对不同长度的工件调整支撑点位，对薄壁类或长条形工件的中部悬空位置做托持，抑制切削颤振。所有转动铰接位置都配置了耐磨衬套，长期反复开合动作后铰接孔不会出现磨损间隙，保证夹紧重复精度。

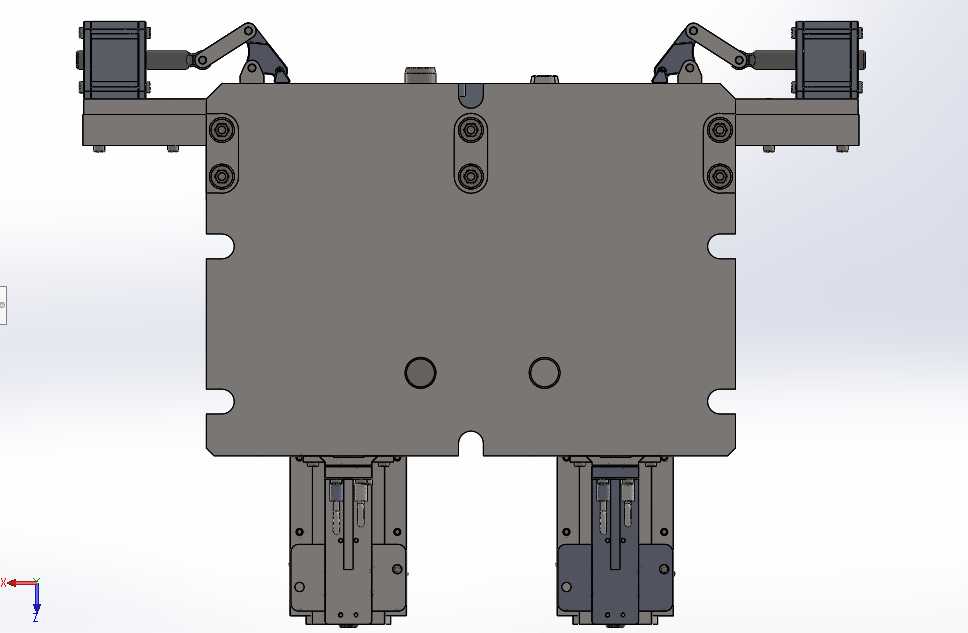

　　安装边界方面，工装底座的轮廓尺寸完全适配常见中小型数控铣床、加工中心的工作台行程范围，底部的安装槽位兼容通用T型槽间距，不需要对原有工作台做任何改造即可直接部署。气液管路沿底座侧面的预留线槽布置，走线整齐不会和加工切屑、切削液产生干涉，油缸的动作行程经过匹配设计，张开状态下压臂完全抬起，工件可以从正面直接吊装取放，不需要额外避让操作空间。

　　实际产线应用中，这类固定工装最适合多品种小批量的定制零件加工场景：更换生产批次时，只需要更换对应工件规格的定位销和压头垫块，无需整体拆卸工装本体，切换流程可在十几分钟内完成。和通用夹具相比，它的夹紧点完全避开了工件的加工走刀路径，一次装夹即可完成工件顶面、侧面所有特征的加工，不存在二次装夹带来的定位误差。结构中所有的标准件，包括油缸、铰接销、紧固件、定位销都采用行业通用规格，后期维护更换备件不需要单独定制，车间日常运维成本很低。针对切削液冲刷的工况，所有钢制结构件都做了发黑防锈处理，非加工表面的涂层可以耐受长期切削液腐蚀，工装整体使用寿命远高于普通焊接式简易夹具。
