手动立式四工位SQ车床刀架结构

　　这套手动立式四工位刀架主要服务于普通卧式车床、轻型台式车床以及小型教学、维修类车削设备，属于车床刀塔未普及前最常见的方刀台形式，至今在单件小批量加工、五金修配、职业院校实训车间里仍有很高使用频次。它的核心作用是在刀台四个侧面同时装夹外圆车刀、切断刀、螺纹刀与内孔刀，通过扳动手柄完成松开、转位、重新锁紧的整套动作，避免频繁拆装刀杆带来的对刀误差。

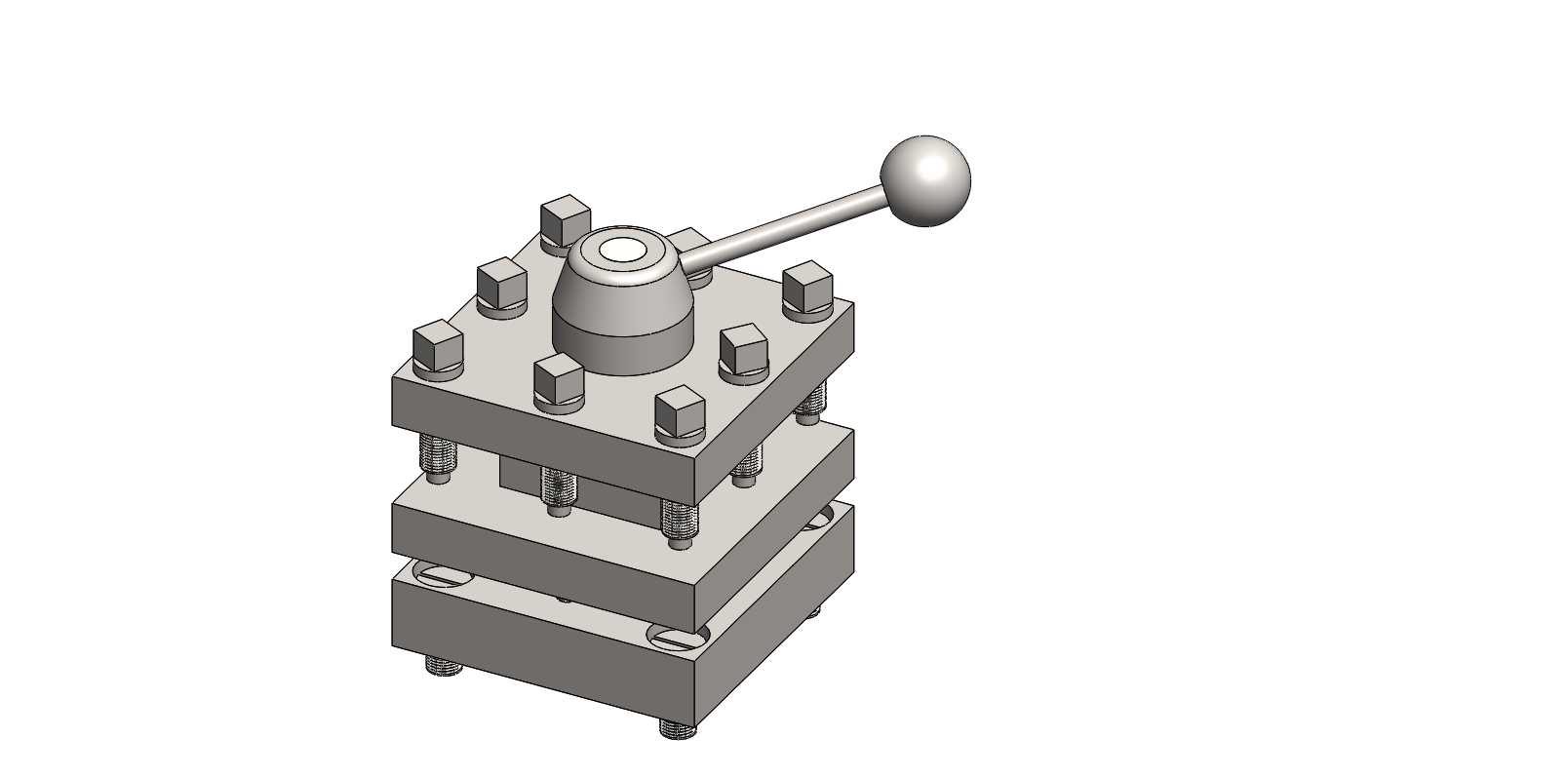

　　从结构层级看，模型自下而上分为下定位座、中转盘、上压刀台与中心锁紧操纵组件。底部基座通过沉孔与中拖板上平面贴合，安装时需先找正刀架基准面与车床主轴轴线的平行度，再用内六角螺栓贯穿基座锁死在中拖板T型槽上；基座四周预留的螺栓孔位置对应常见C6132、C6140系列车床刀架安装螺距，改造替换时可直接比对孔距，无需额外加工过渡板。中部转盘承担分度定位功能，端面分布的定位销与锯齿状端面齿盘在锁紧状态下完全啮合，能够承受车削过程中的径向切削力与断续冲击，避免刀台在重切削时发生微量偏转。

　　上部方刀台的四个立面均加工有刀杆安装槽与压紧螺栓孔，槽宽适配20mm、25mm两种常用方车刀，装刀时刀杆伸入槽内后通过方头螺栓带动压块夹紧，刀头伸出长度通常控制在刀杆高度的1.5倍以内，以降低切削颤振。刀台顶面均匀布置的四个方头压紧螺钉对应下方拉紧螺杆，换刀时先将操纵手柄向上扳起，内部偏心机构带动中心拉杆上行，松开上下齿盘的啮合预紧力，此时即可用手推动方刀台绕中心轴旋转，每转过90度，定位钢珠会落入分度凹坑给出到位反馈，确认刀位后向下压回手柄，偏心机构反向拉紧中心螺杆，上下齿盘重新刚性贴合，完成换刀锁紧。

　　设计过程中需要重点控制几处配合边界：一是中心回转副的间隙，转轴与铜套之间采用H7/h6间隙配合，既要保证转动灵活无卡滞，又不能间隙过大造成刀台径向旷动；二是端面齿盘的接触率，研配后齿面接触面积需达到70%以上，且接触点均匀分布在齿面中部，保证四个工位的重复定位精度稳定在0.02mm以内；三是手柄操纵力的匹配，偏心轮升程设计过大会导致工人扳动费力，升程过小则齿盘脱开间隙不足，转位时容易刮伤齿面，通常将松开行程控制在2~3mm即可满足分度需求。

　　现场使用时，该刀架的安装高度需配合车床中心高调整，基座底面可通过增减垫片来补偿中拖板磨损造成的高度差，确保刀尖与主轴中心等高。日常维护中，定期拆开转盘清理齿盘间积存的切屑与切削液，在中心转轴与偏心锁紧面涂抹锂基脂，能有效避免锈死与锁紧失效。相较于电动回转刀塔，这种手动方刀架结构简单、故障点少、采购维护成本低，在粗加工、短轴类零件批量生产以及设备改造场景中，依然是兼顾刚性与经济性的实用车床附件。建模时完整还原了拉紧螺杆、复位弹簧、定位销、压刀块等全部细小零件，装配关系符合实际拆装顺序，可直接用于机床原理演示、工装结构校核以及非标刀架改型设计的参考底图。
