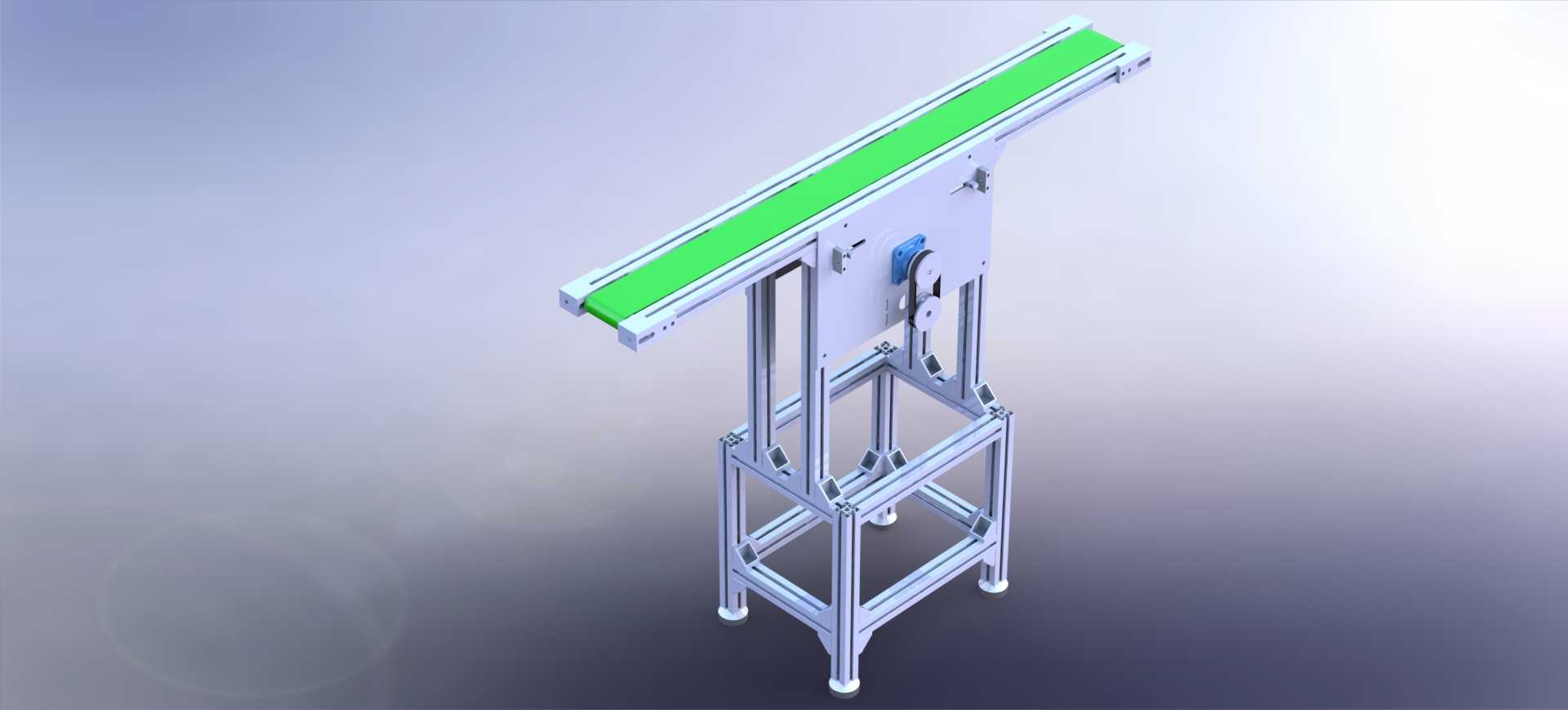

工业铝型材支架绿色平皮带输送线

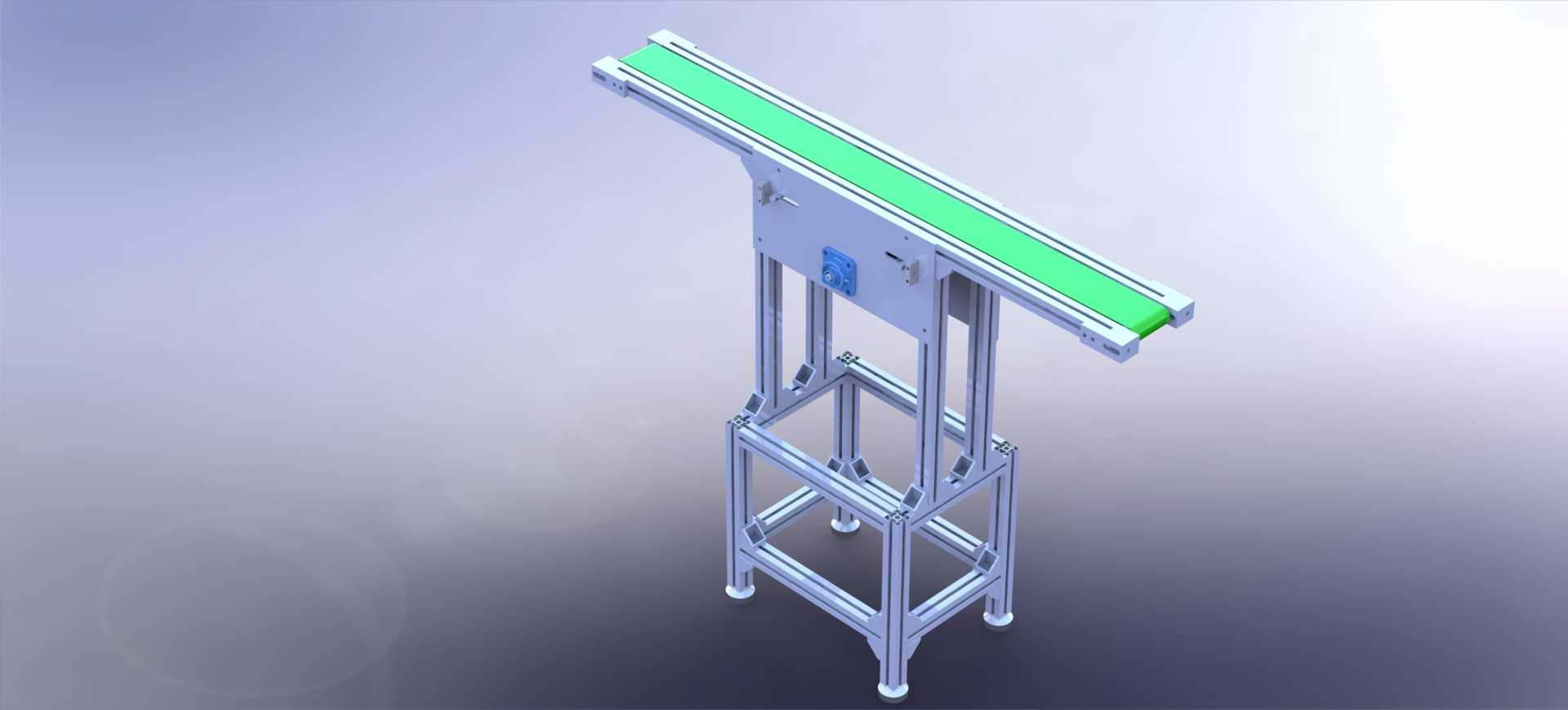

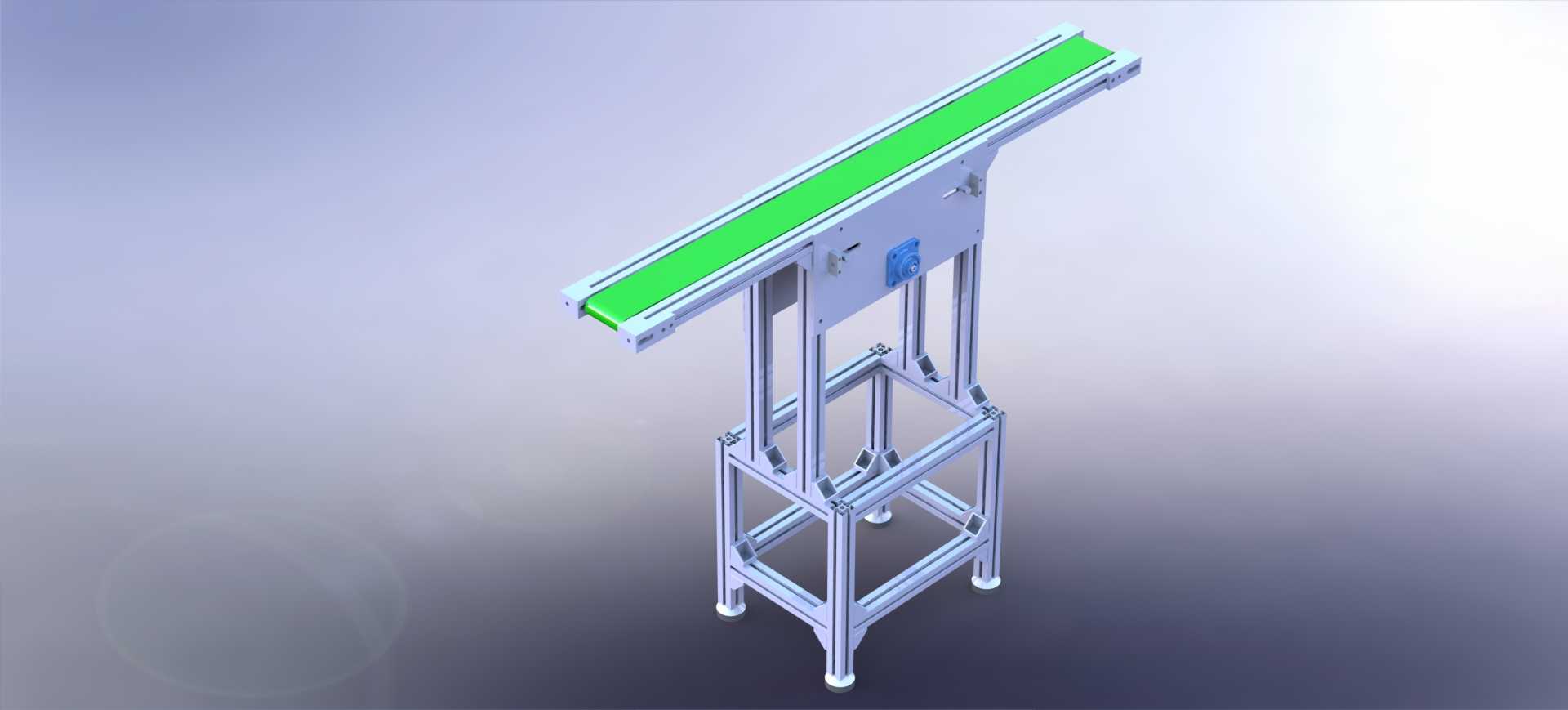

　　这套轻型平皮带输送装置主要面向车间内部短距离工件转运场景，在3C电子组装线、小五金加工工序衔接、包装段来料分流以及实验室小型物料传送中都有大量应用。设备整体采用倾斜抬升布置，输送面距地面有一定高度，上端进料端可对接振动盘出料口、分拣工位或者加工设备下料槽，下端承接工位可直接衔接作业台、收纳料盒，完成工件在不同高度工位之间的连续传递，避免人工反复搬运转序产生的磕碰与节拍浪费。

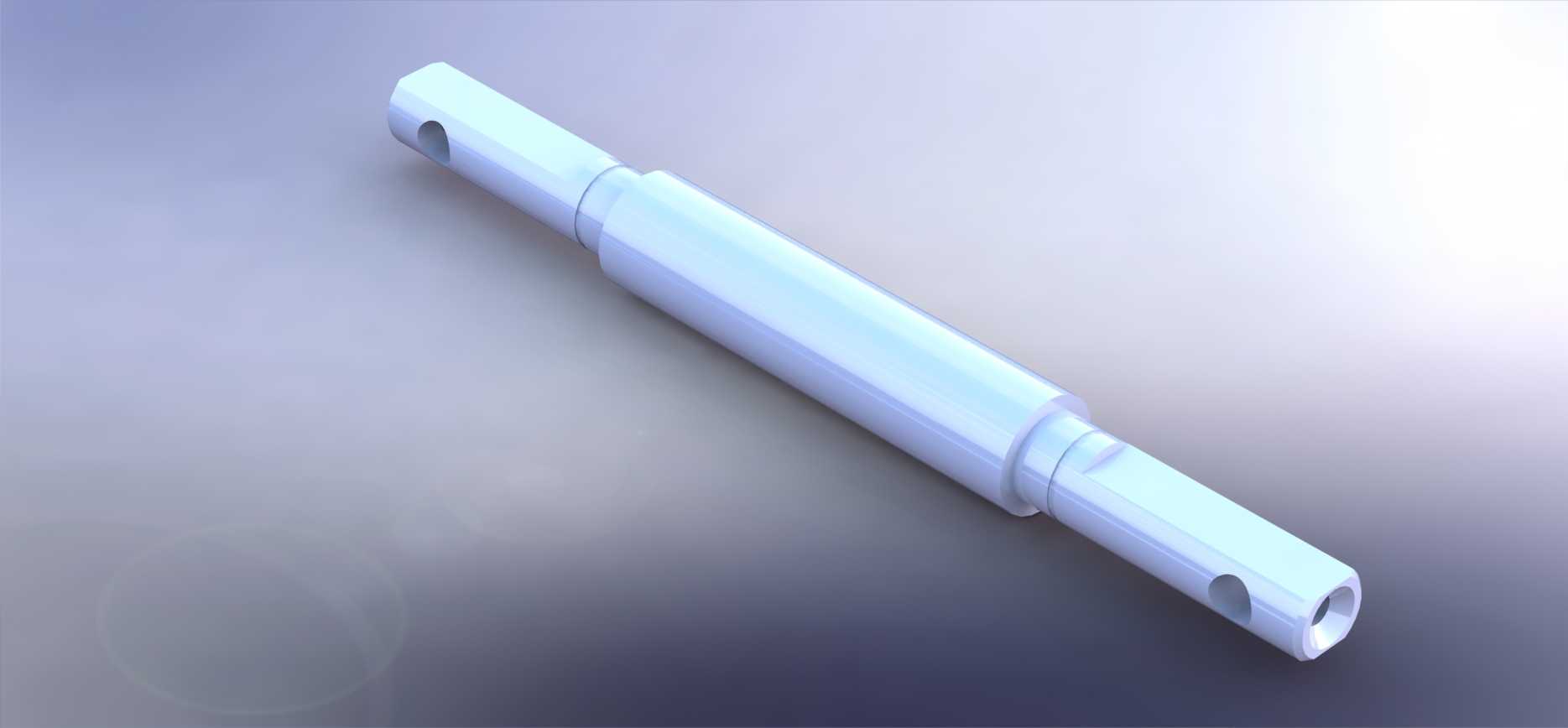

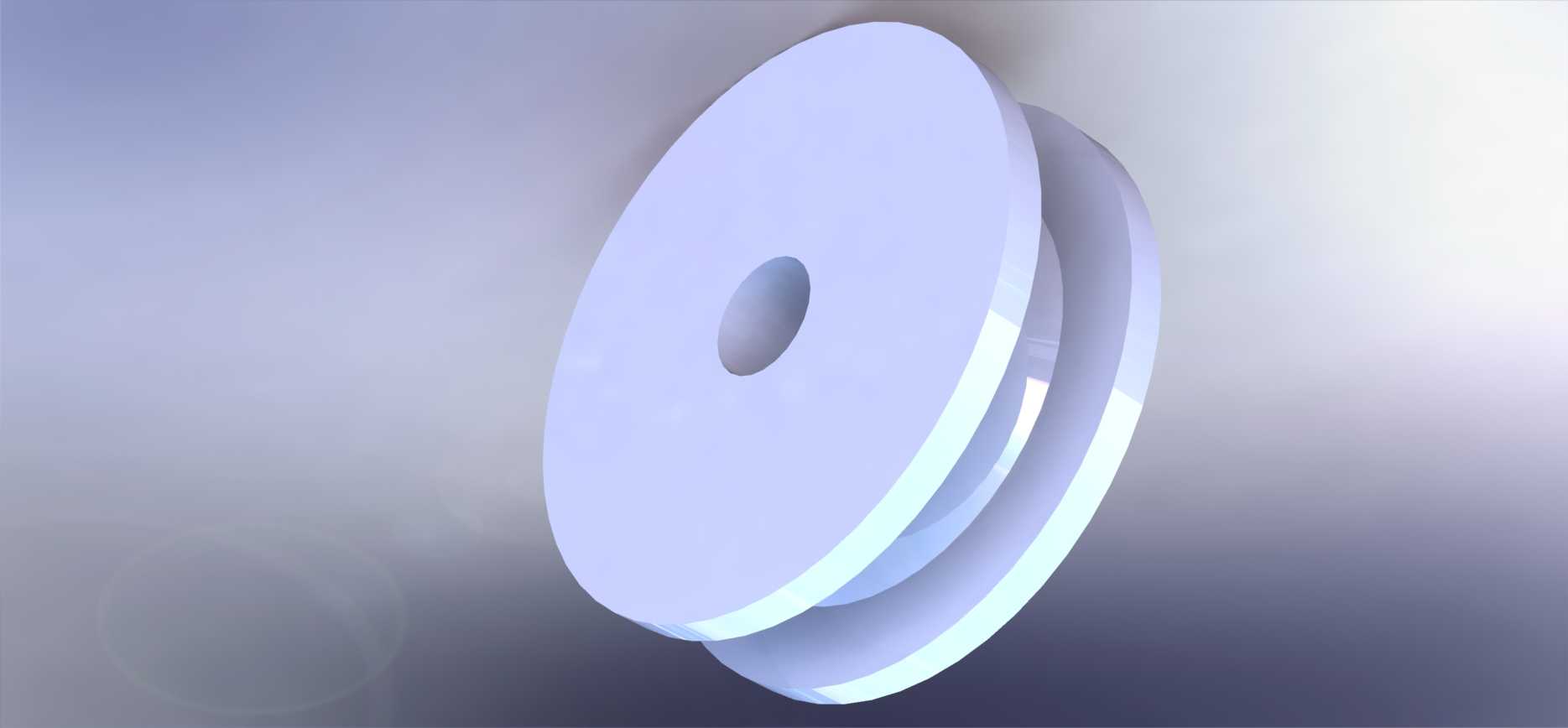

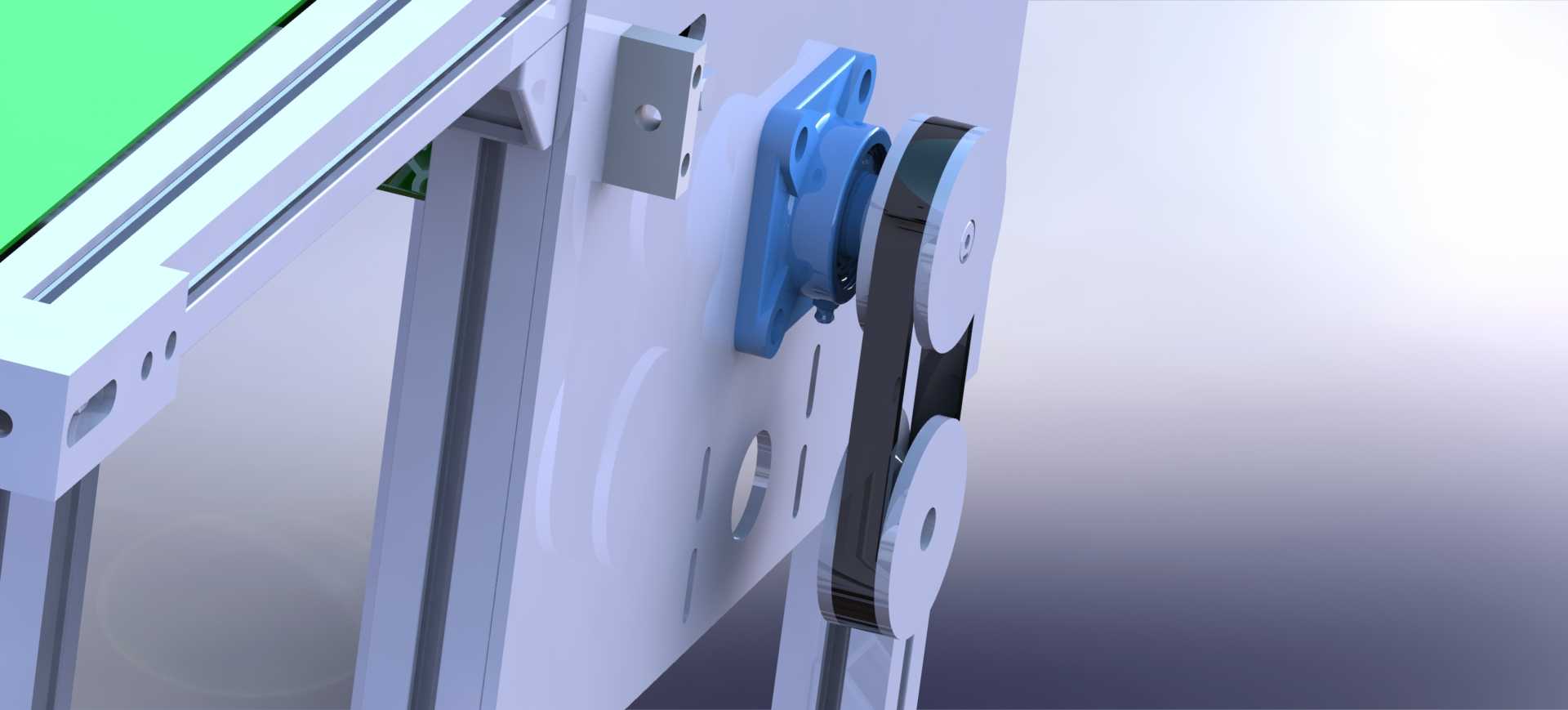

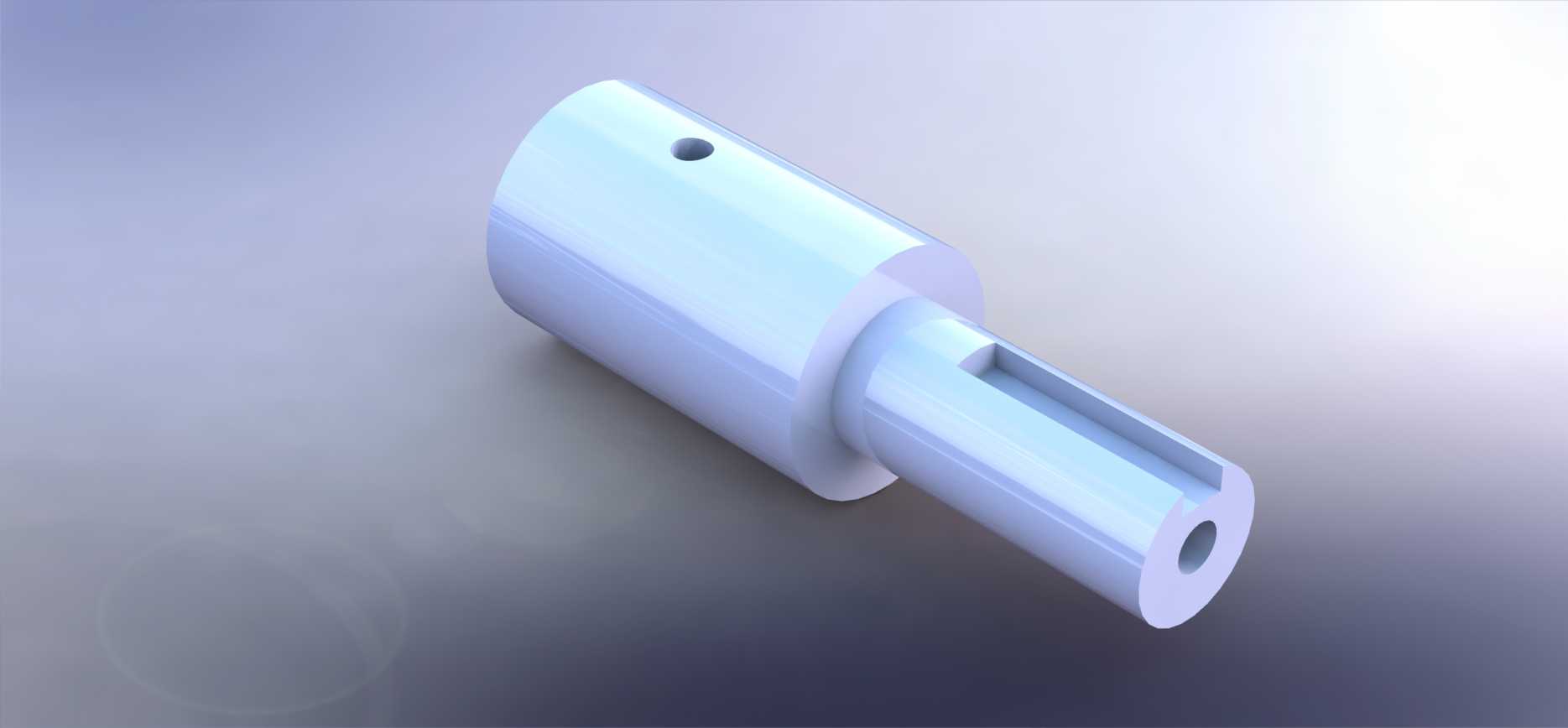

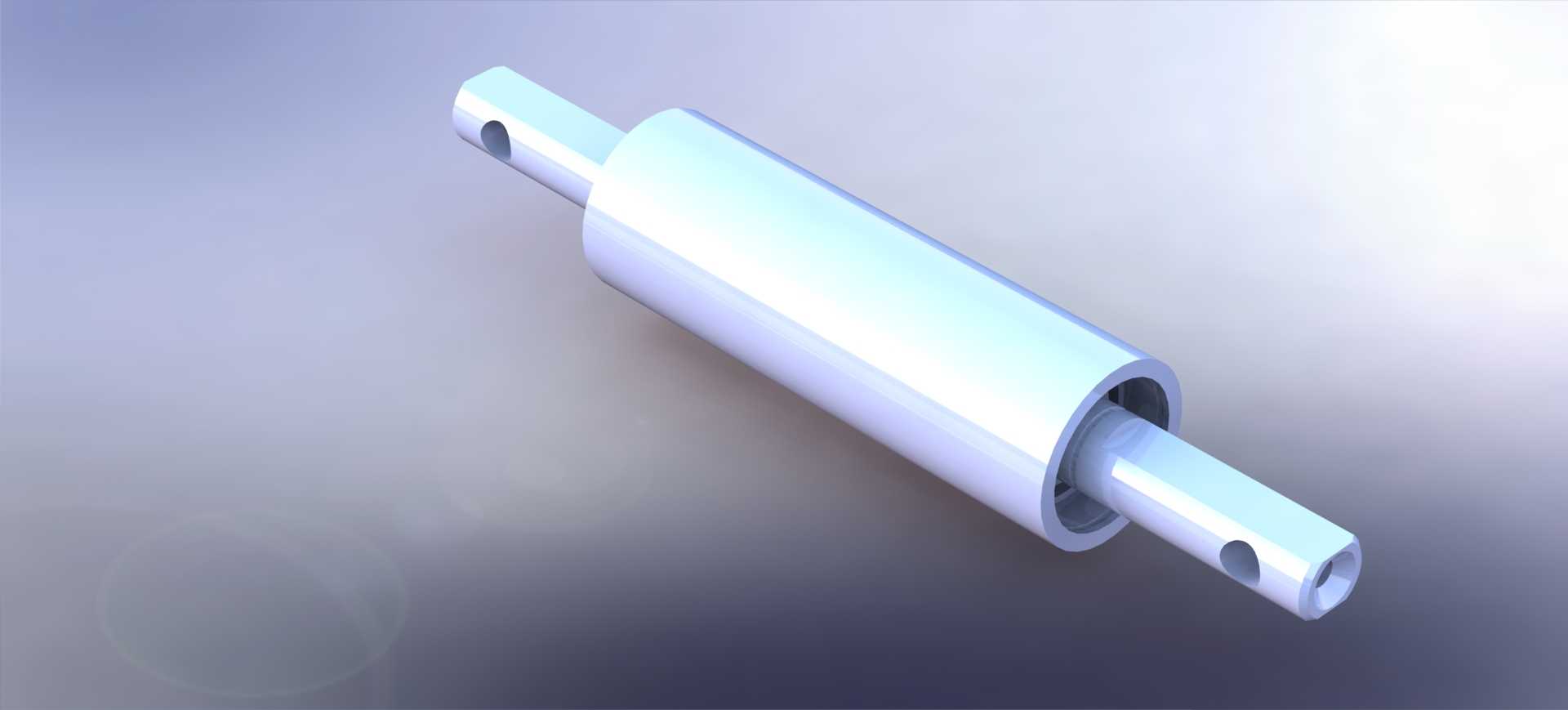

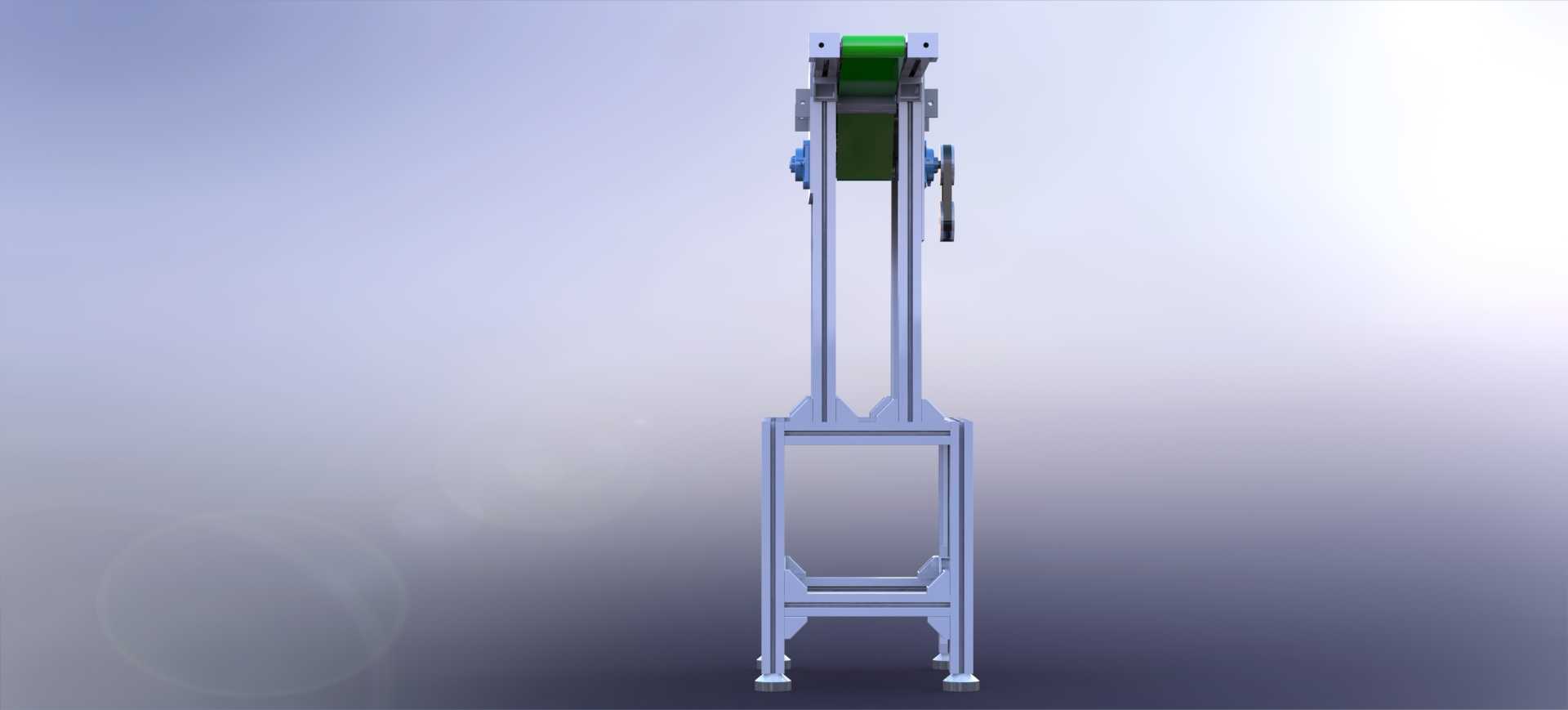

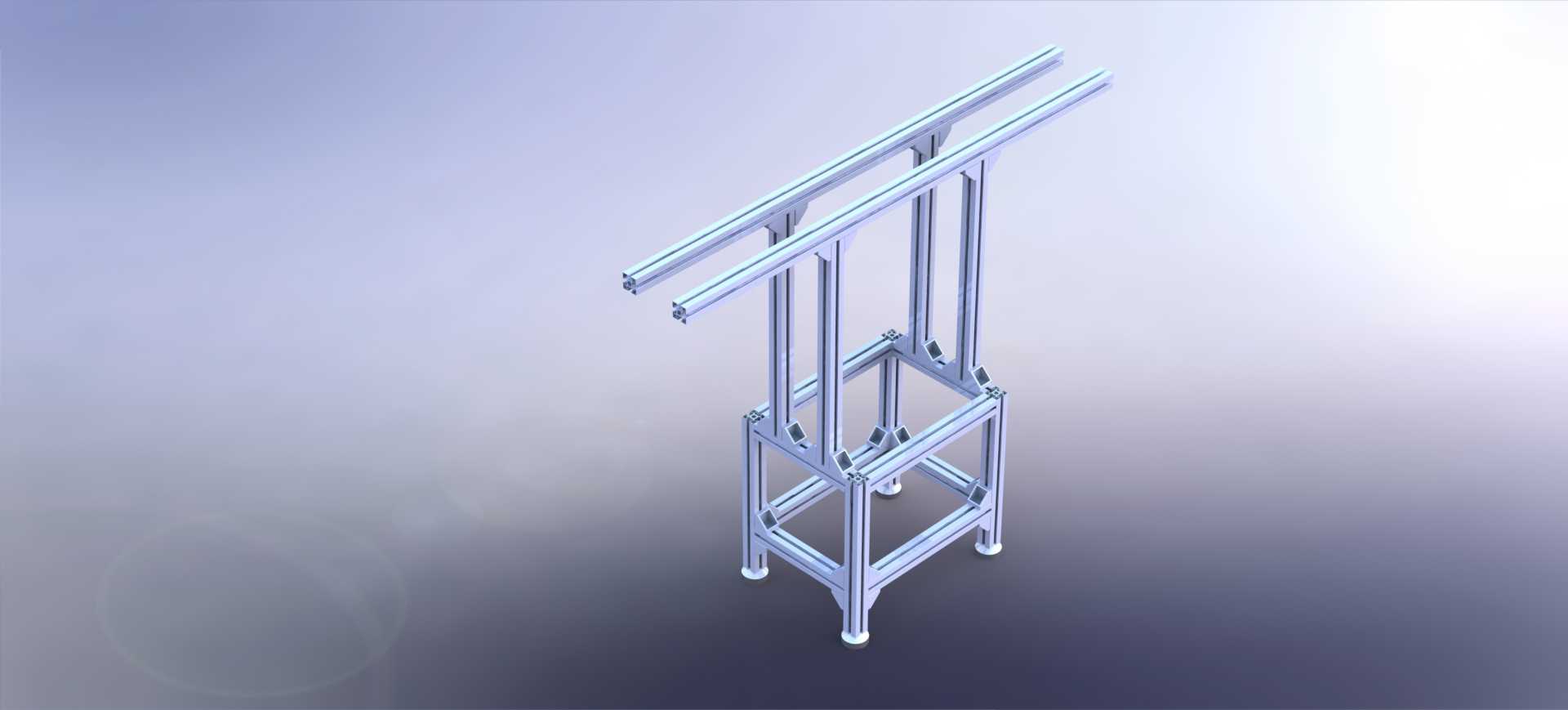

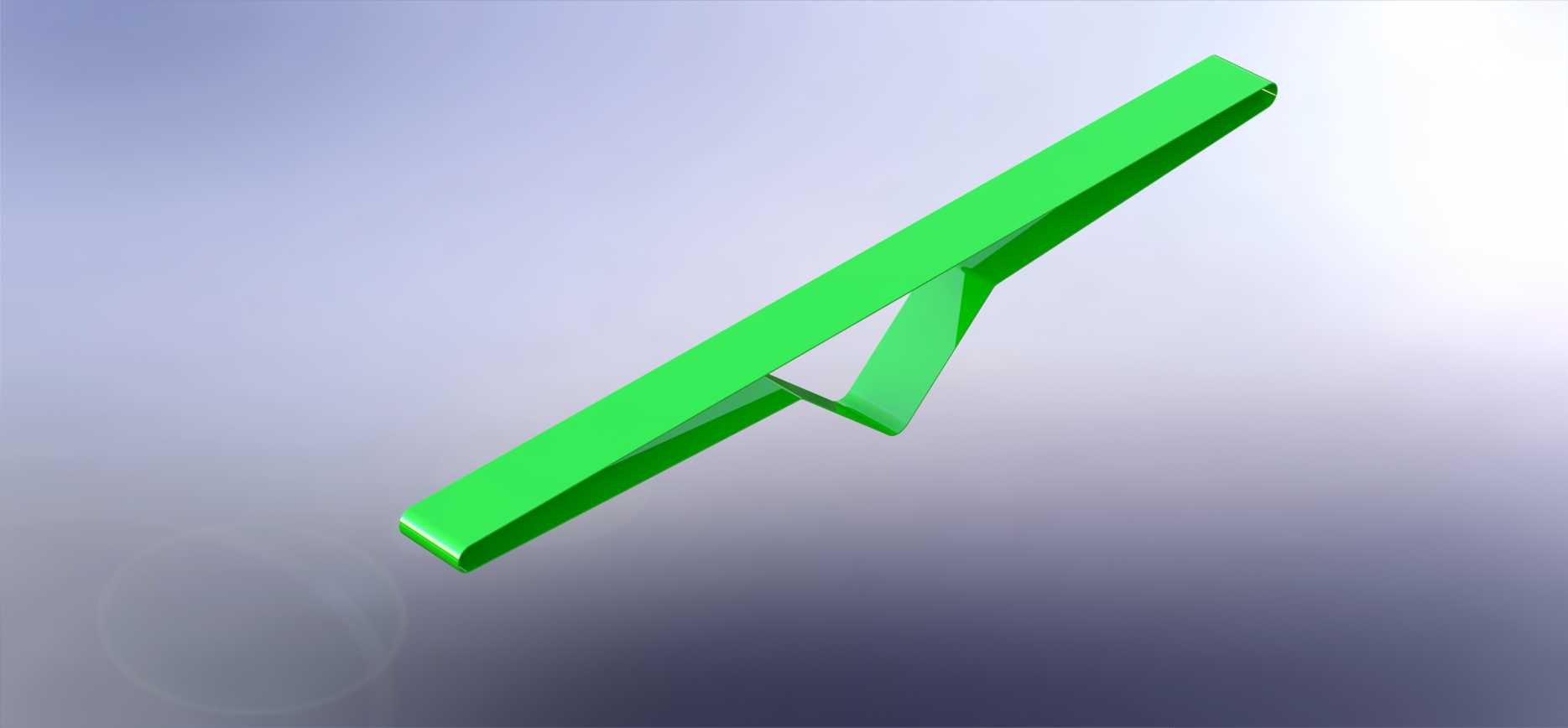

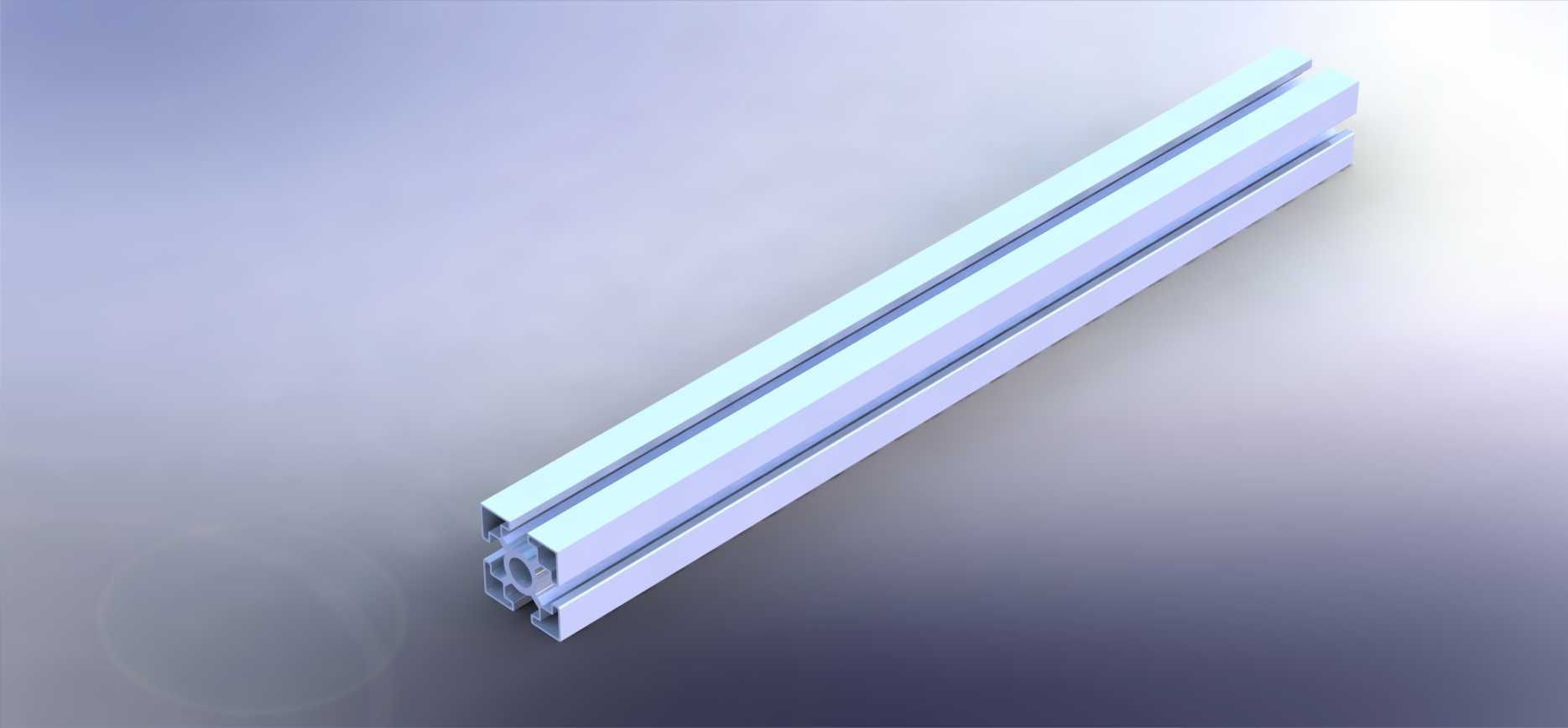

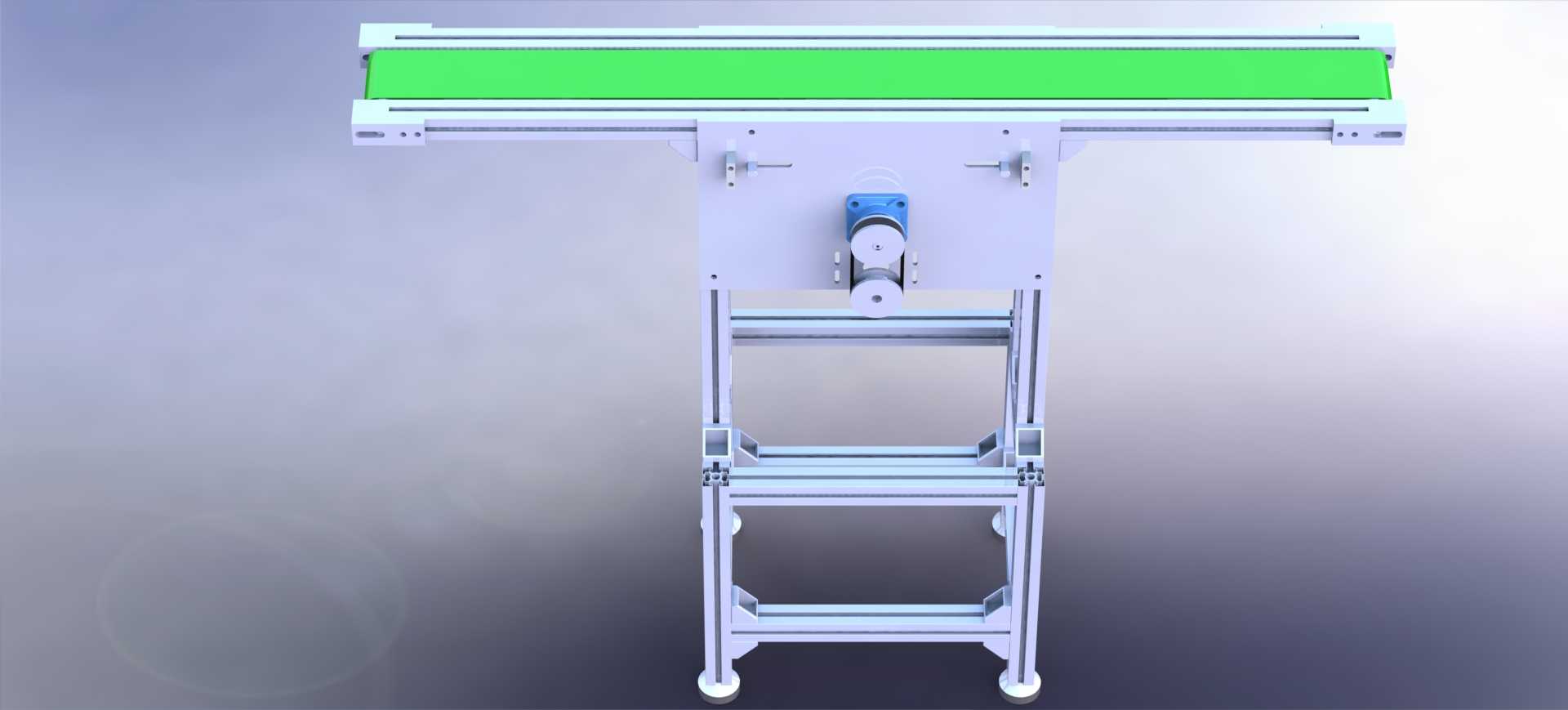

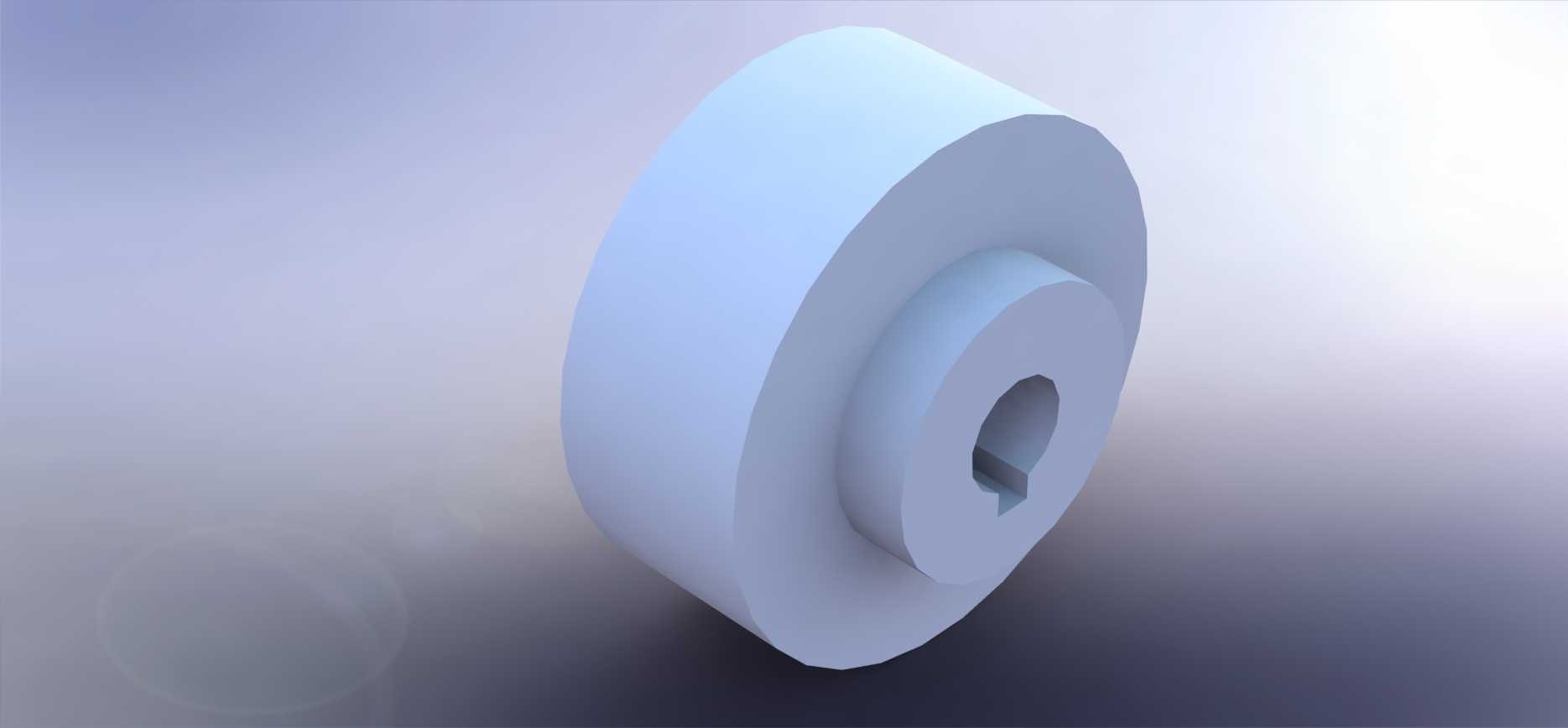

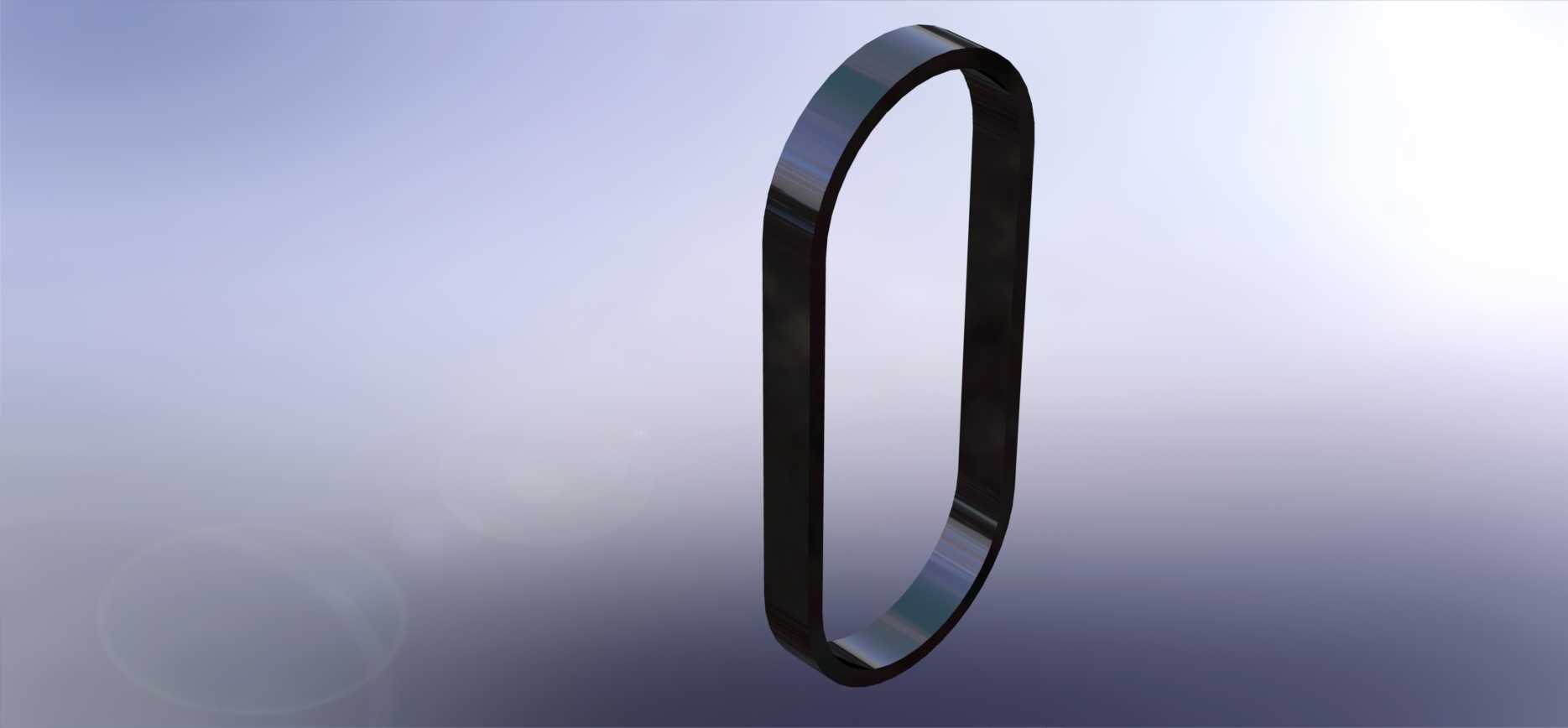

　　从结构组成来看，承载主体的机架全部采用工业标准铝型材拼装，型材槽口内置T型螺栓完成各节点锁附，相比焊接钢架无需后期表面除锈喷漆，产线布局调整时可以快速拆解重组，机架底部四根支脚配置可调脚杯，能够抵消地面铺设的水平误差，保证输送皮带运行时不会出现跑偏蹭边的问题。输送段的两端分别布置主动滚筒与从动改向滚筒，绿色PVC平皮带环绕两轮形成闭合输送环，主动侧滚筒通过侧面安装的驱动电机经传动带轮传递扭矩，带动皮带持续匀速行进，从动端配套张紧调节结构，通过调整从动滚筒的轴向位置改变皮带预紧力，补偿皮带长期运行后产生的塑性伸长，保证传动摩擦力稳定不打滑。

　　设计过程中首先要锁定的边界参数是输送面的有效宽度与整机投影占地，该机型属于窄幅轻型输送线，输送面宽度适配单排小型工件依次通过，不会出现多件并排堆叠的情况；整机长度方向沿倾斜走向延伸，水平投影长度远小于皮带实际展开长度，布置时需要在设备两端预留至少半米的操作维护空间，侧面驱动组件位置要留出电机散热与检修拆装的空位，避免和周边工位护栏、管线桥架发生干涉。高度方向上，较低的支脚底端到最高的输送进料端落差决定了上下对接设备的台面高差，选型时可以根据前后工序的实际高度差调整铝型材支腿的裁切长度，也可以在支腿中段加装横向加固型材，提升长跨度机架的整体刚性，避免高速启停时机架出现明显晃动。

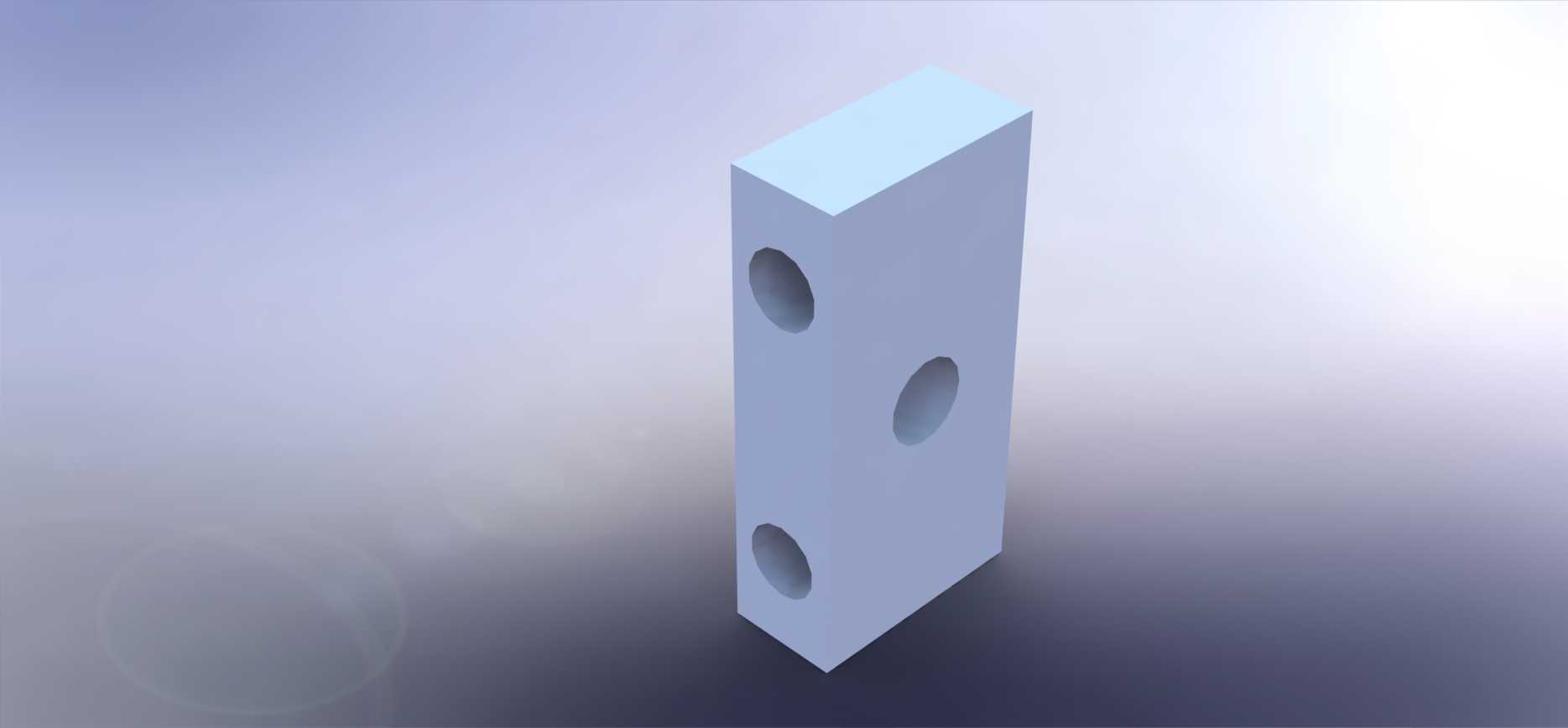

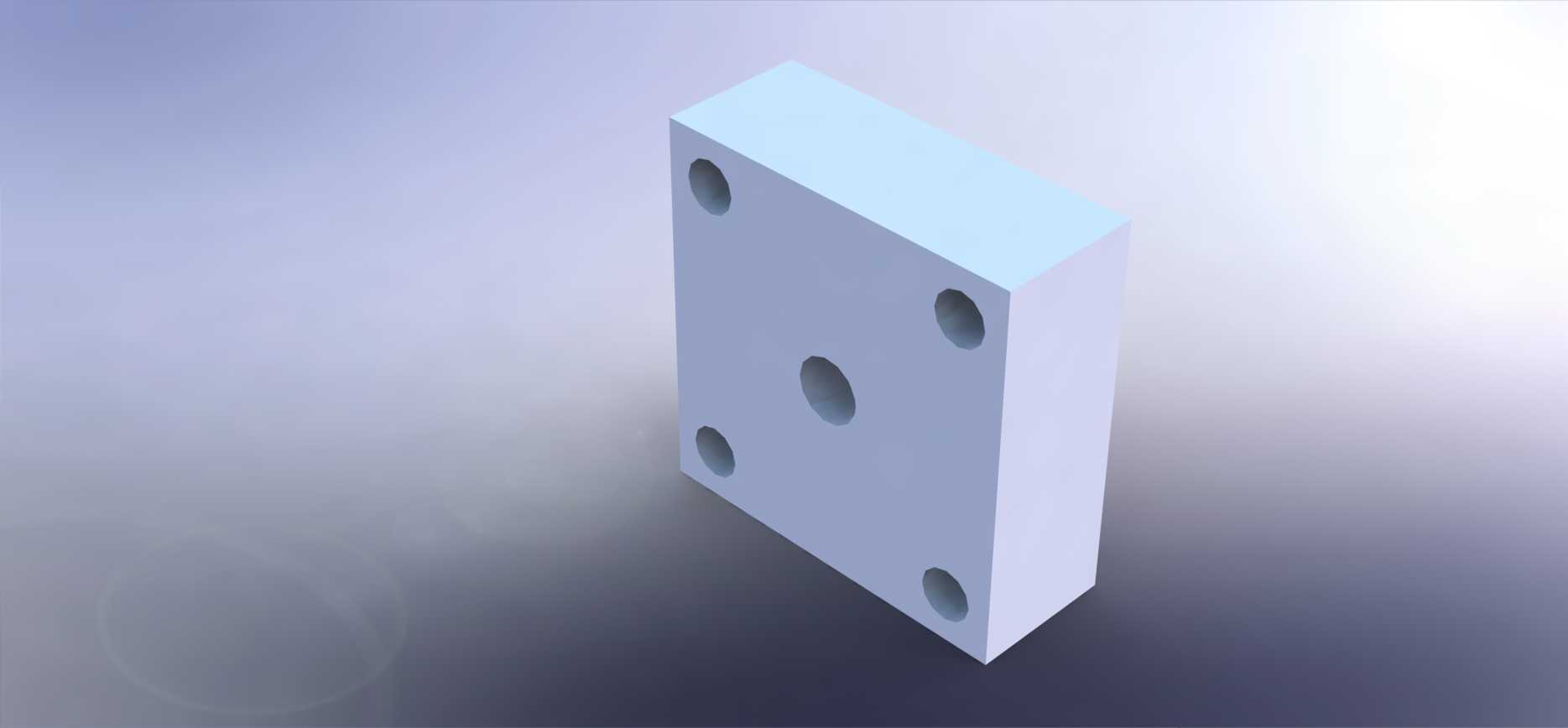

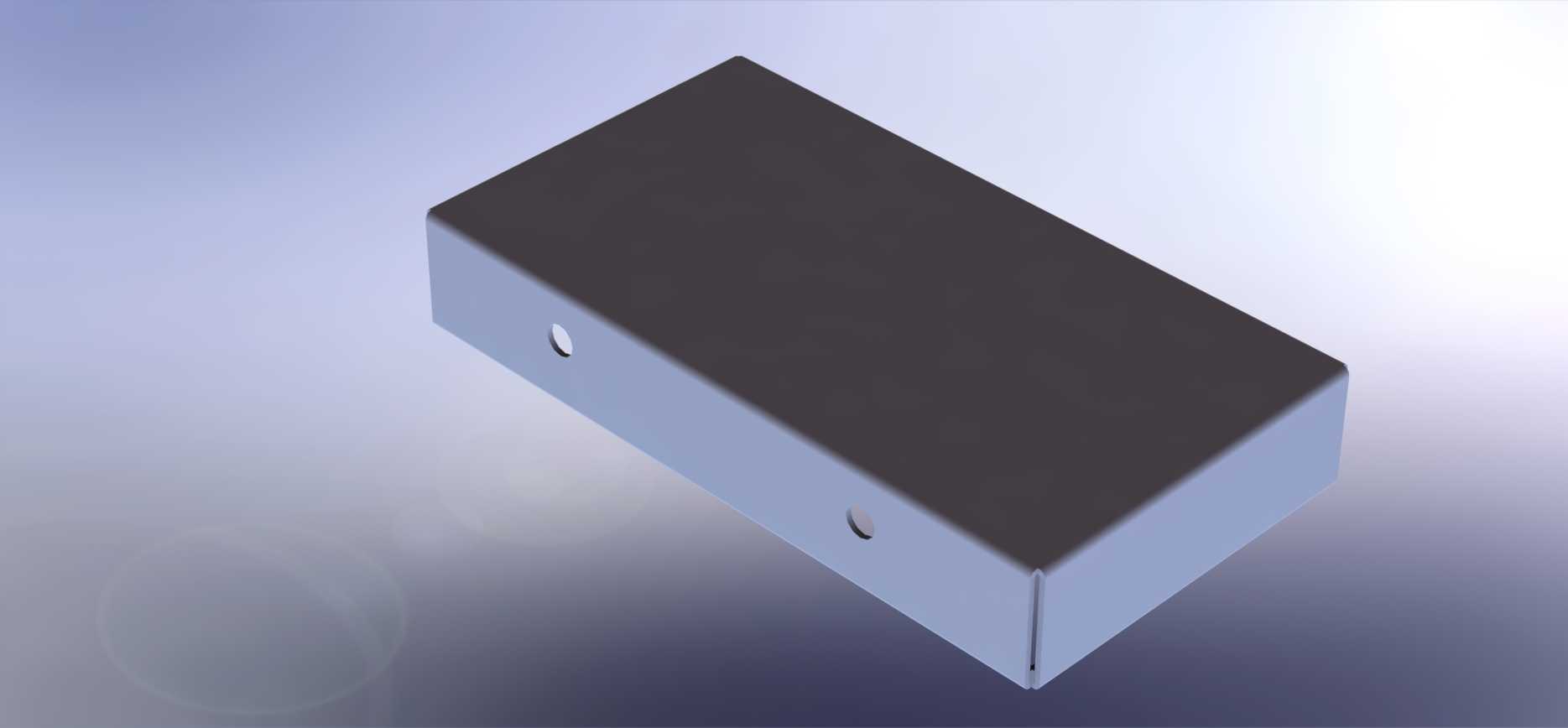

　　皮带两侧设置了限位挡边，防止小型工件在倾斜输送过程中从侧边滑落，驱动组件的传动轮外侧加装防护盖板，既避免运行中人员衣物卷入传动部件，也能阻挡车间粉尘落到传动带表面造成磨损。设备的控制逻辑可以根据产线需求配置，常规场景下直接连续运行，对接自动化工位时可以接入传感器信号，实现有料启动、无料停机的间歇运行，降低空转能耗与皮带磨损速率。建模过程中所有铝型材、紧固件、滚筒、电机、脚杯都按照实际选型的标准件尺寸搭建，装配时验证了滚筒轴线与输送方向的垂直度，避免虚拟装配中出现皮带干涉、张紧行程不足的问题，机架各连接节点的螺栓孔位完全匹配型材端面的安装孔距，加工组装时可以直接参照三维模型导出的孔位坐标完成型材裁切与钻孔，不需要二次现场配焊修配。这类输送线的模块化程度很高，同系列的直段、转弯段、升降段都可以共用同款铝型材机架与滚筒组件，只需要调整支腿高度与皮带长度就能适配不同的产线布局，在多品种小批量的自动化产线搭建中能够大幅缩短设计与安装周期。
