爬坡段一体式倾斜滚筒输送线

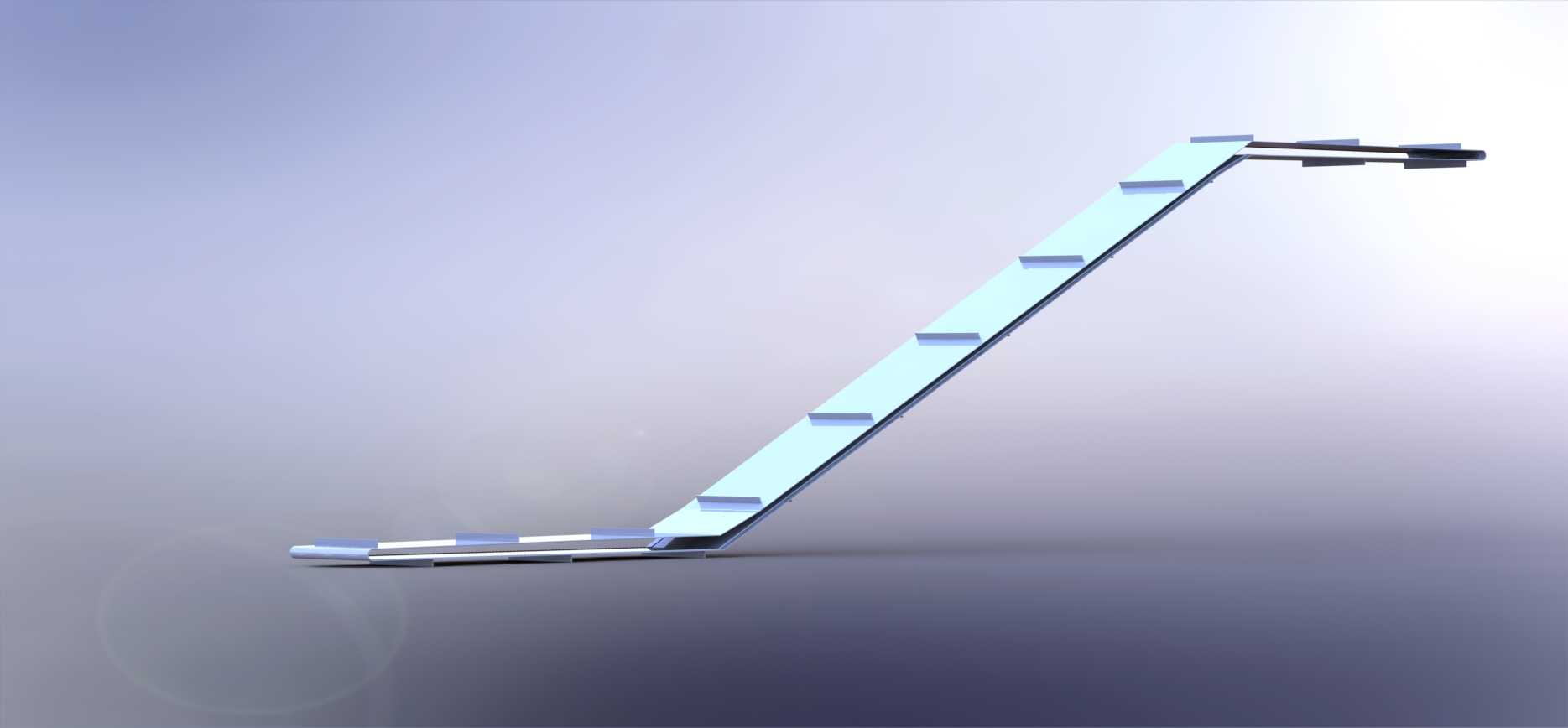

　　这套倾斜滚筒输送结构主要面向车间内部存在高度差的物料转运场景，常见于包装线末端与码垛工位之间、仓储分拣区与装车暂存区之间，也可布置在托盘货物、周转箱、纸箱或集装箱散件的连续输送环节。设备前段保留水平接料段，后段以固定倾角抬升，使货物能够从低位作业面平稳过渡到高位辊道、平台或后续自动化设备入口。相比单纯依靠人工搬运的方式，这种带倾斜段的输送线能够减少重复抬举动作，降低货物在转折处磕碰、偏斜和卡滞的概率，也便于与生产线节拍进行衔接。

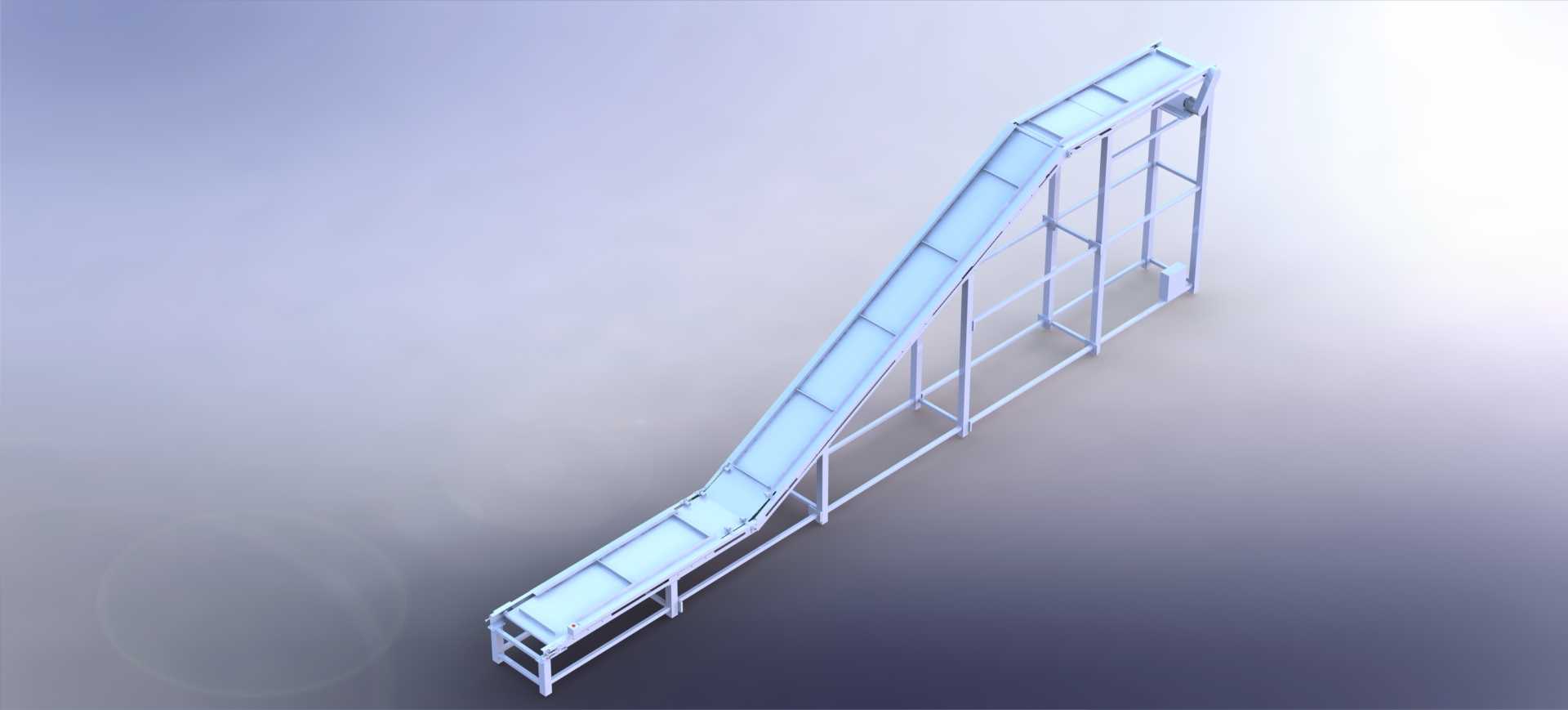

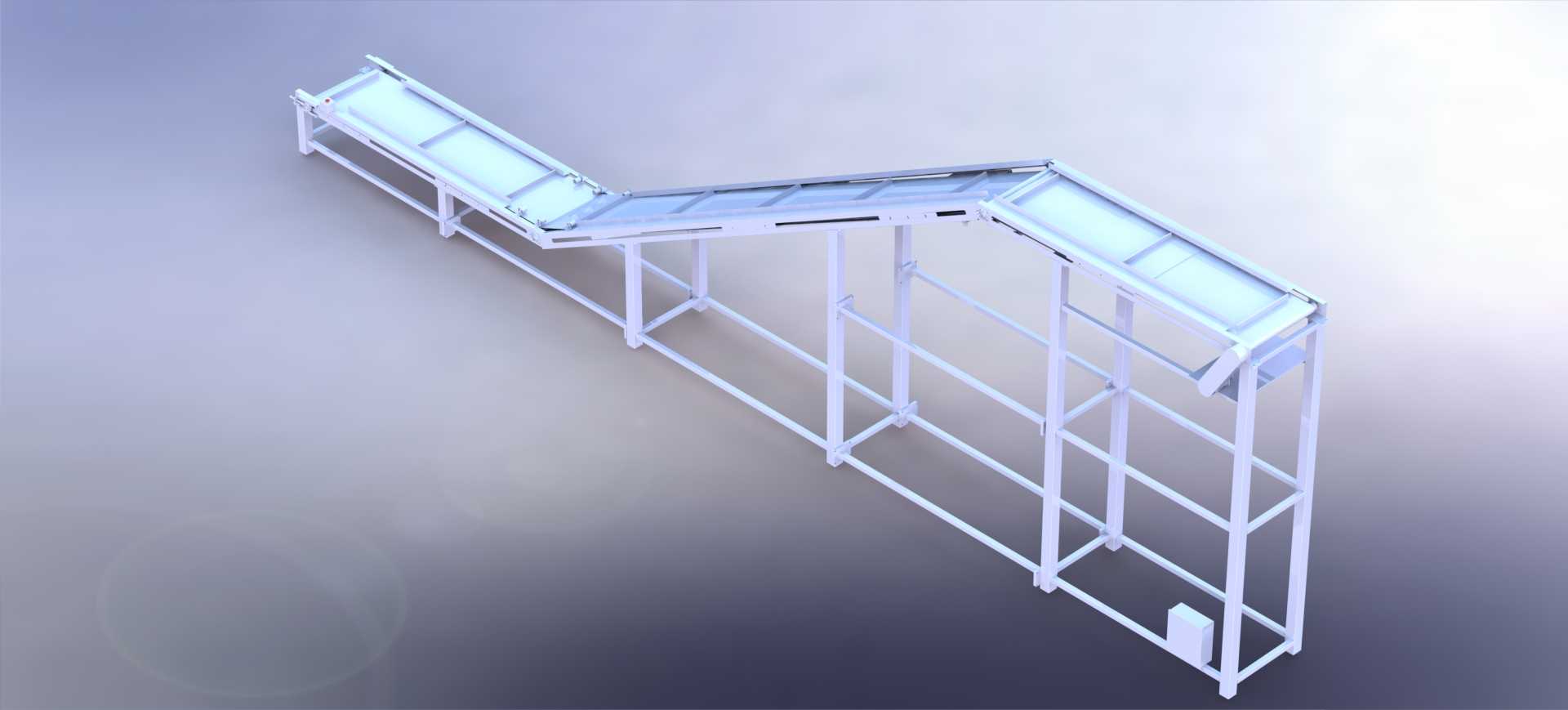

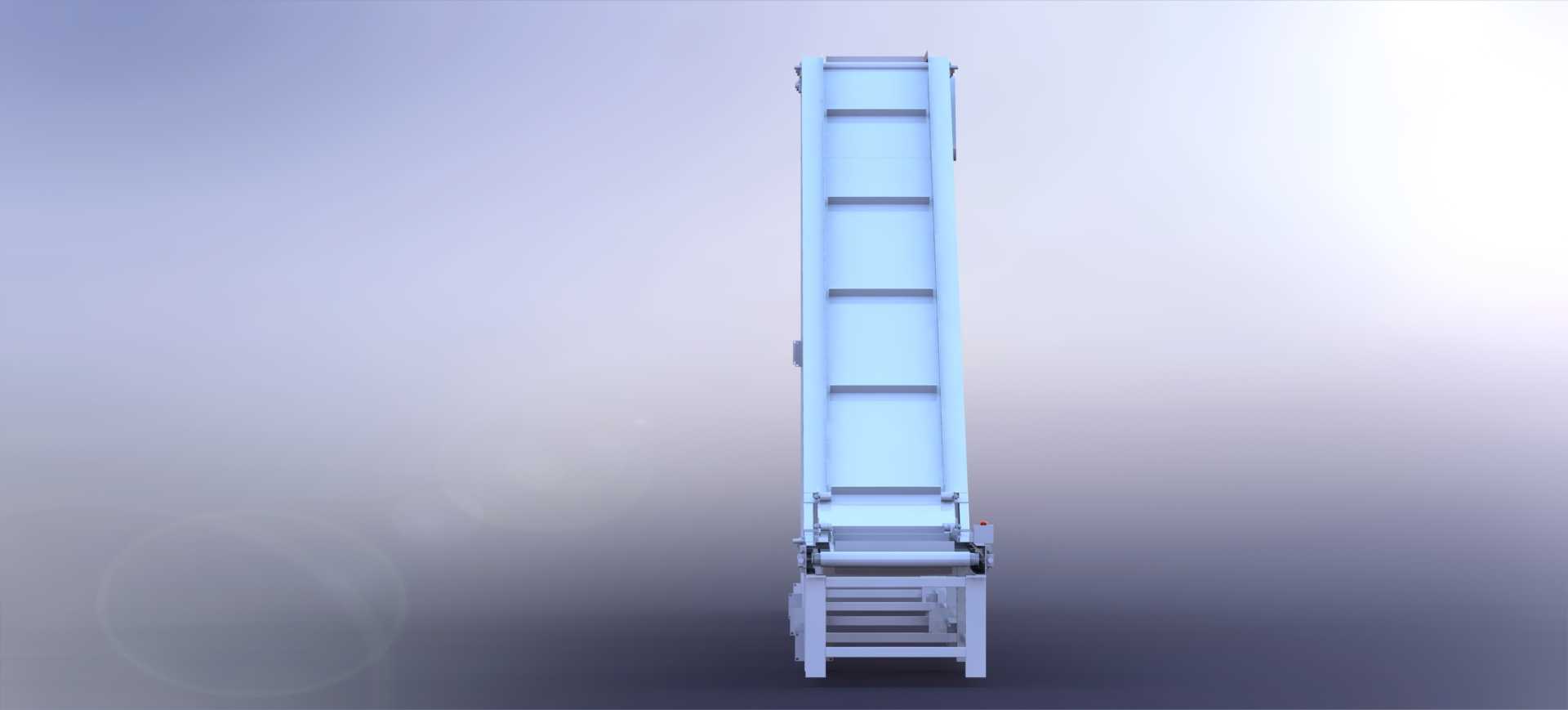

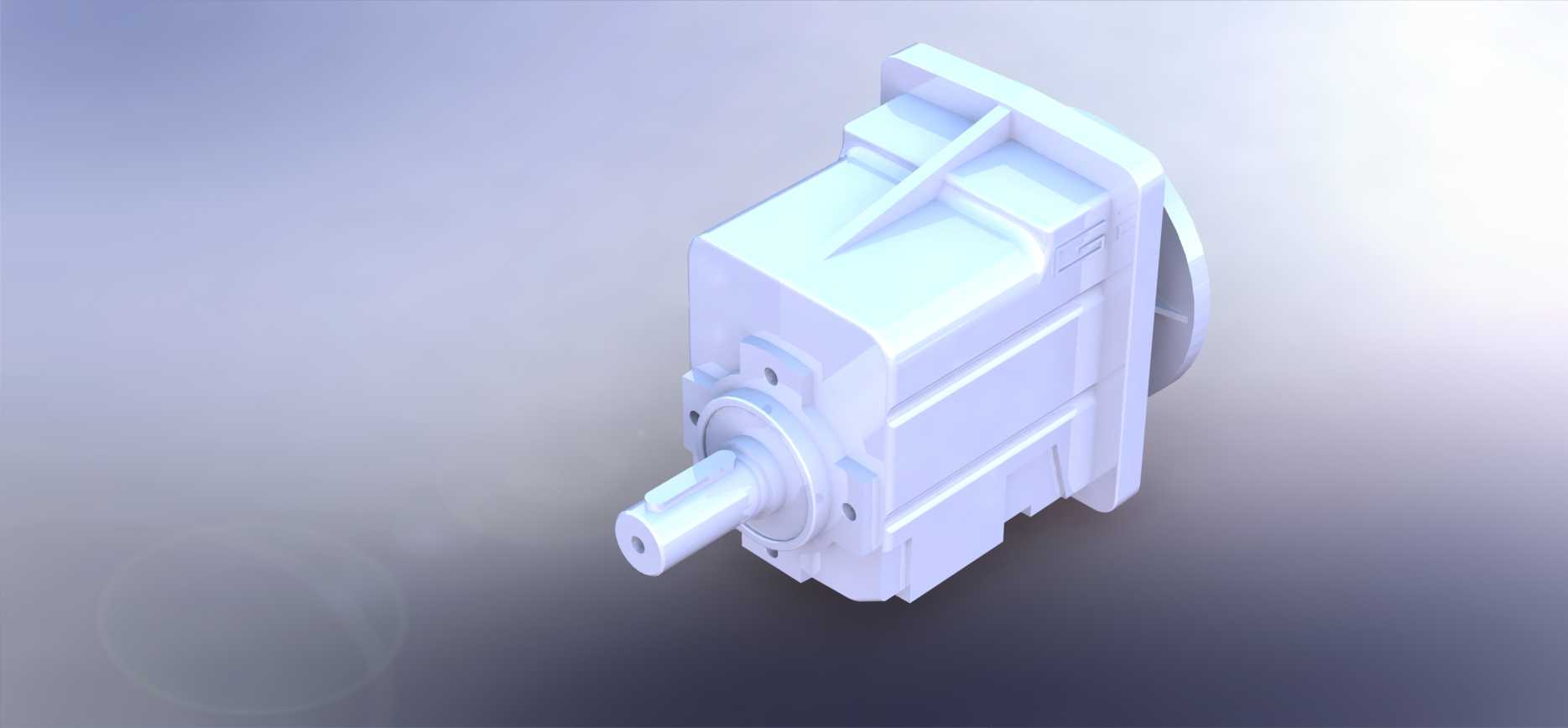

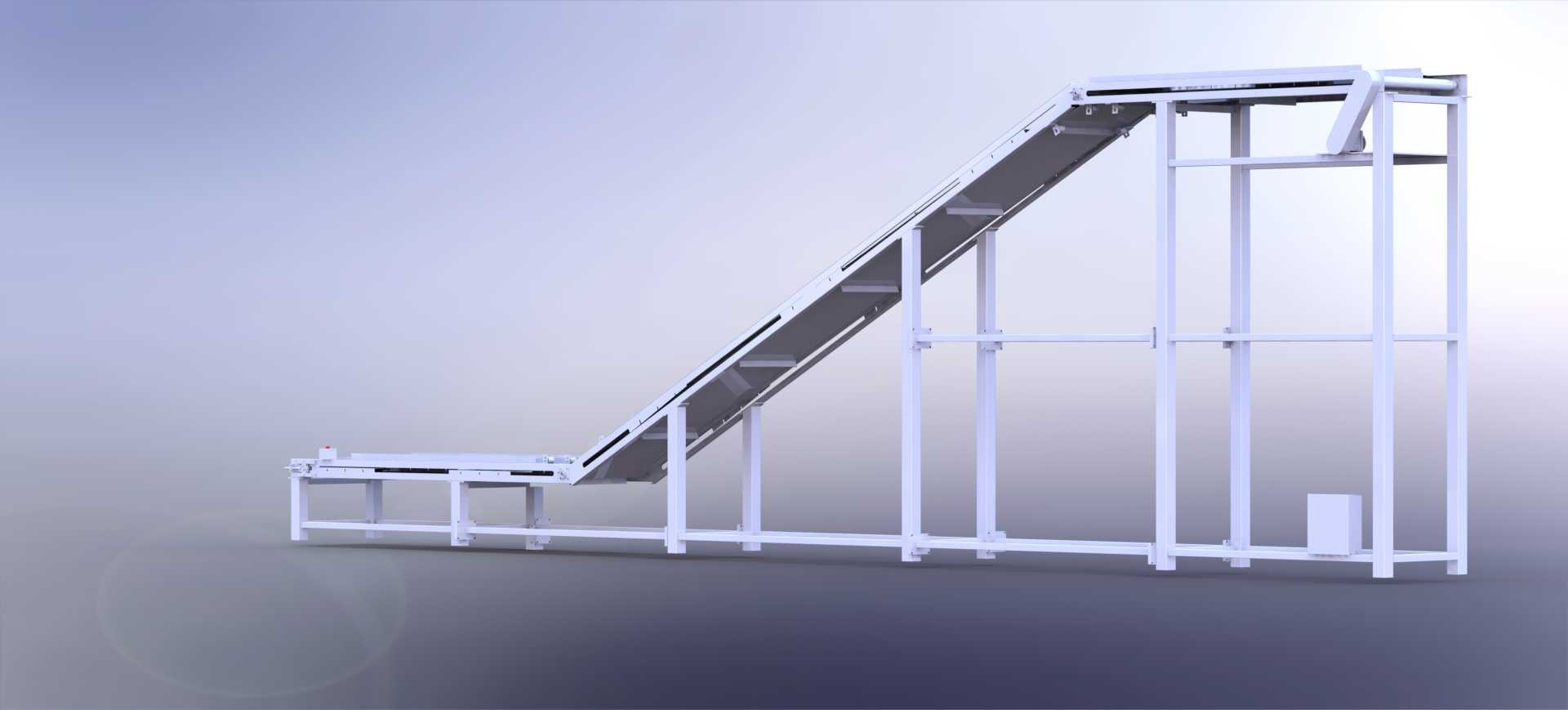

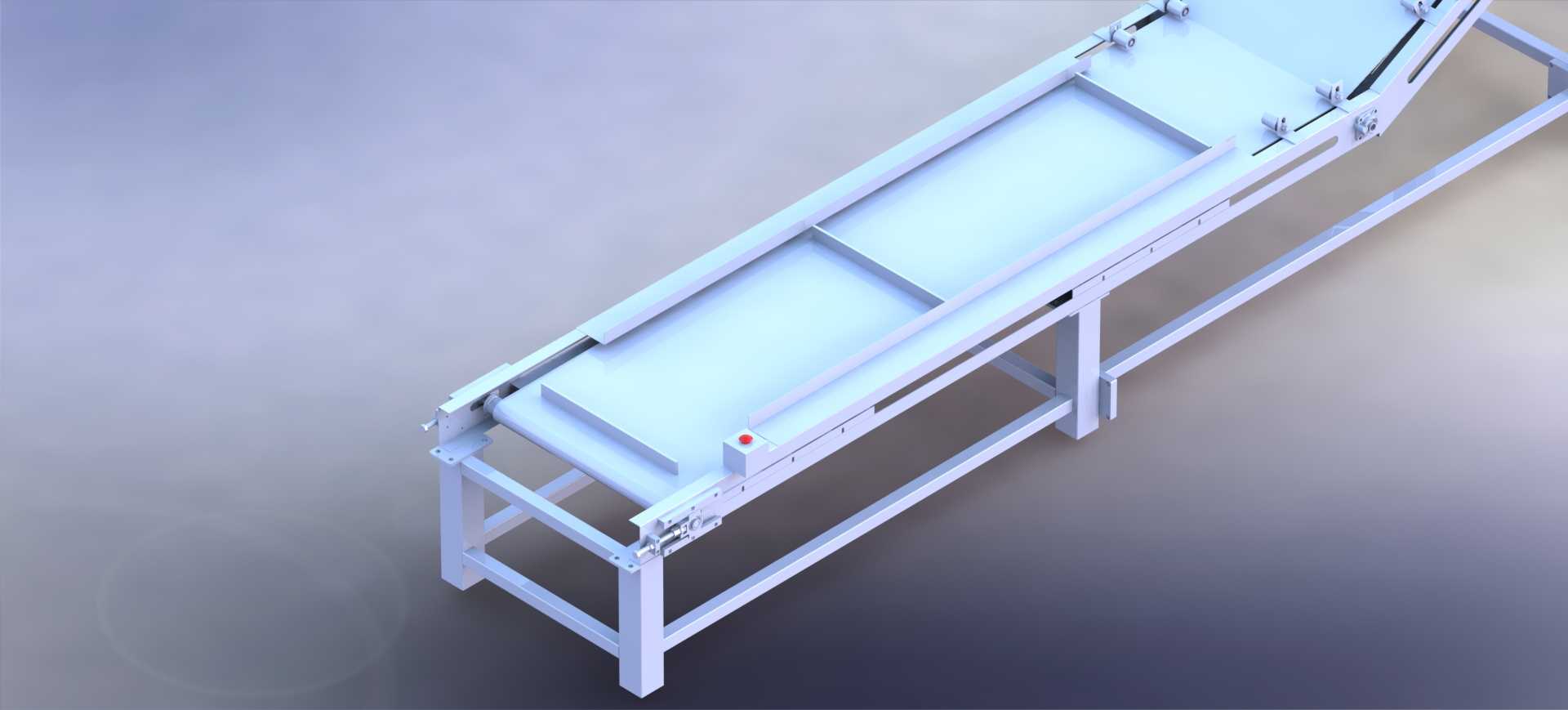

　　从结构组成看，整机由水平进料段、倾斜爬坡段、高位输出段、支撑立柱、横向连接梁、滚筒组、侧边防护及驱动安装位置构成。水平段承担来料暂存和导向作用，货物进入设备后先在低位辊道上完成姿态整理，再进入爬坡区域。倾斜段的滚筒沿输送方向连续布置，支撑面随机架角度变化形成稳定的承载通道。高位段则用于将货物送至目标高度，并为后续转弯、分流、码垛或人工取料留出操作空间。整体框架采用型材或焊接杆件组合的思路，立柱按受力区段分布，底部通过地脚或膨胀固定方式与地面连接，保证长距离输送时的侧向刚度。

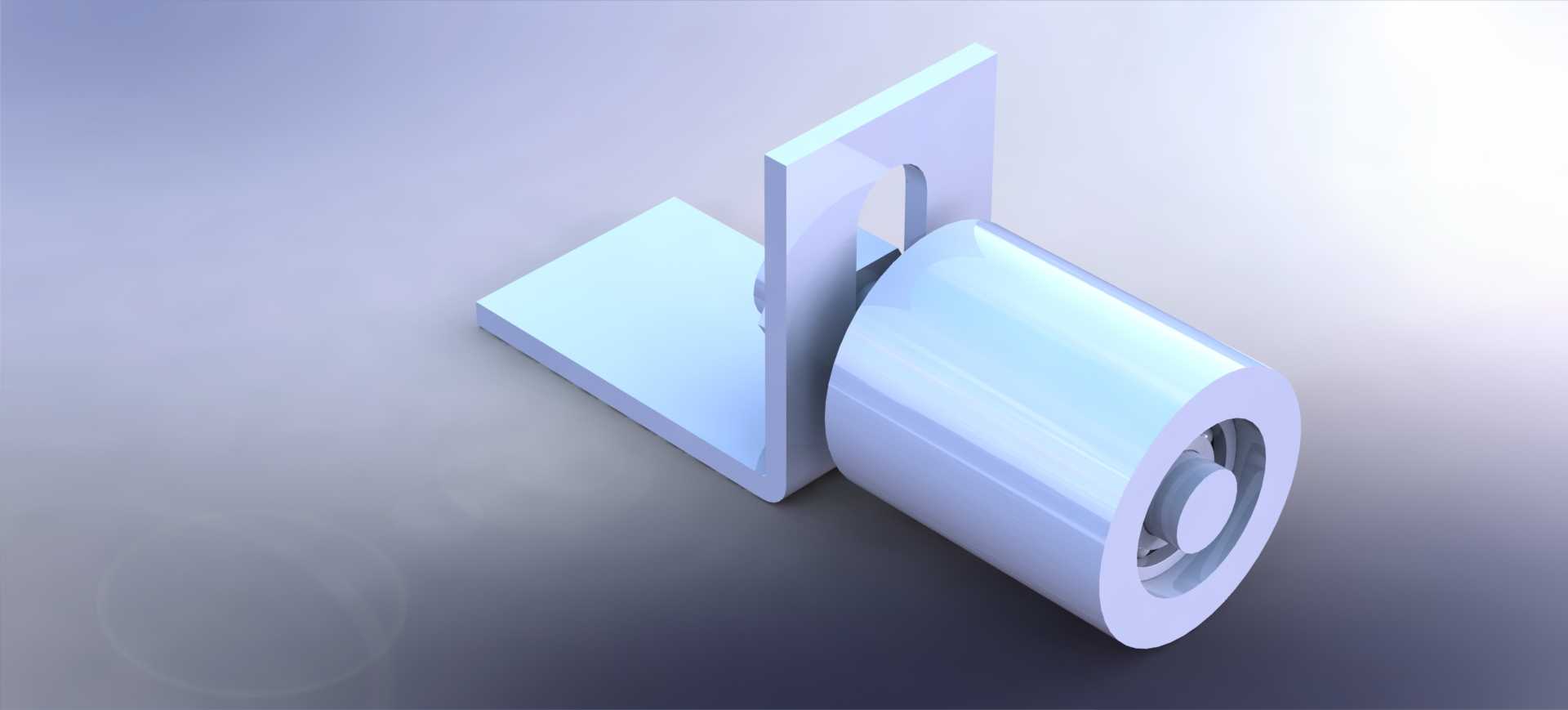

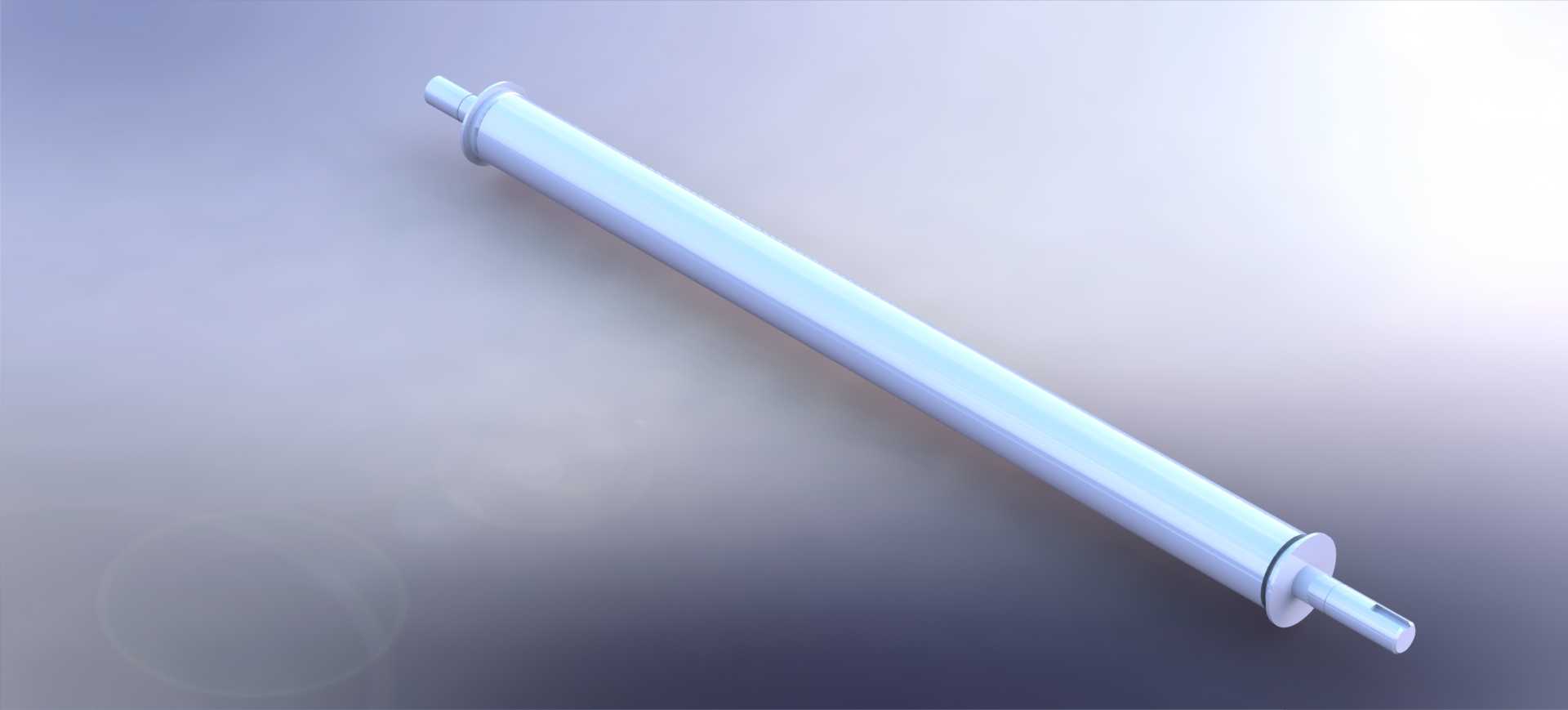

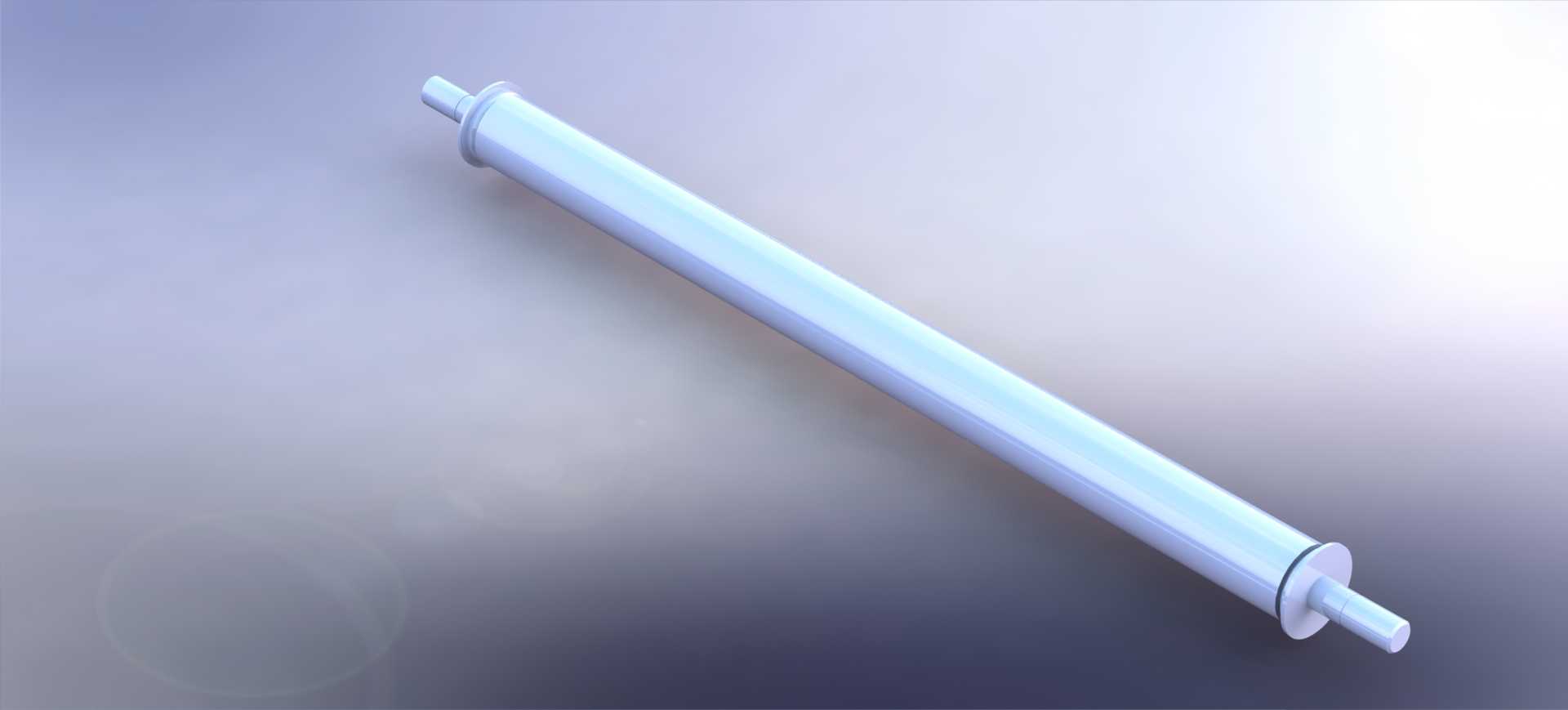

　　在实际设计中，倾斜角度并非单纯追求提升高度，而是需要结合货物底面摩擦条件、单件重量、输送速度和停机惯性综合确定。角度过小会占用较长平面空间，角度过大则可能导致纸箱、塑料箱或托盘在启停时下滑。滚筒间距的设置也与货物最小底面尺寸相关，应保证被输送物件在任意位置至少接触多根滚筒，避免软包装货物陷入辊间。对于托盘类负载，滚筒直径、轴径和轴承位需要按集中载荷校核；对于纸箱类轻载，则更关注滚动阻力、输送噪声和货物表面划伤问题。

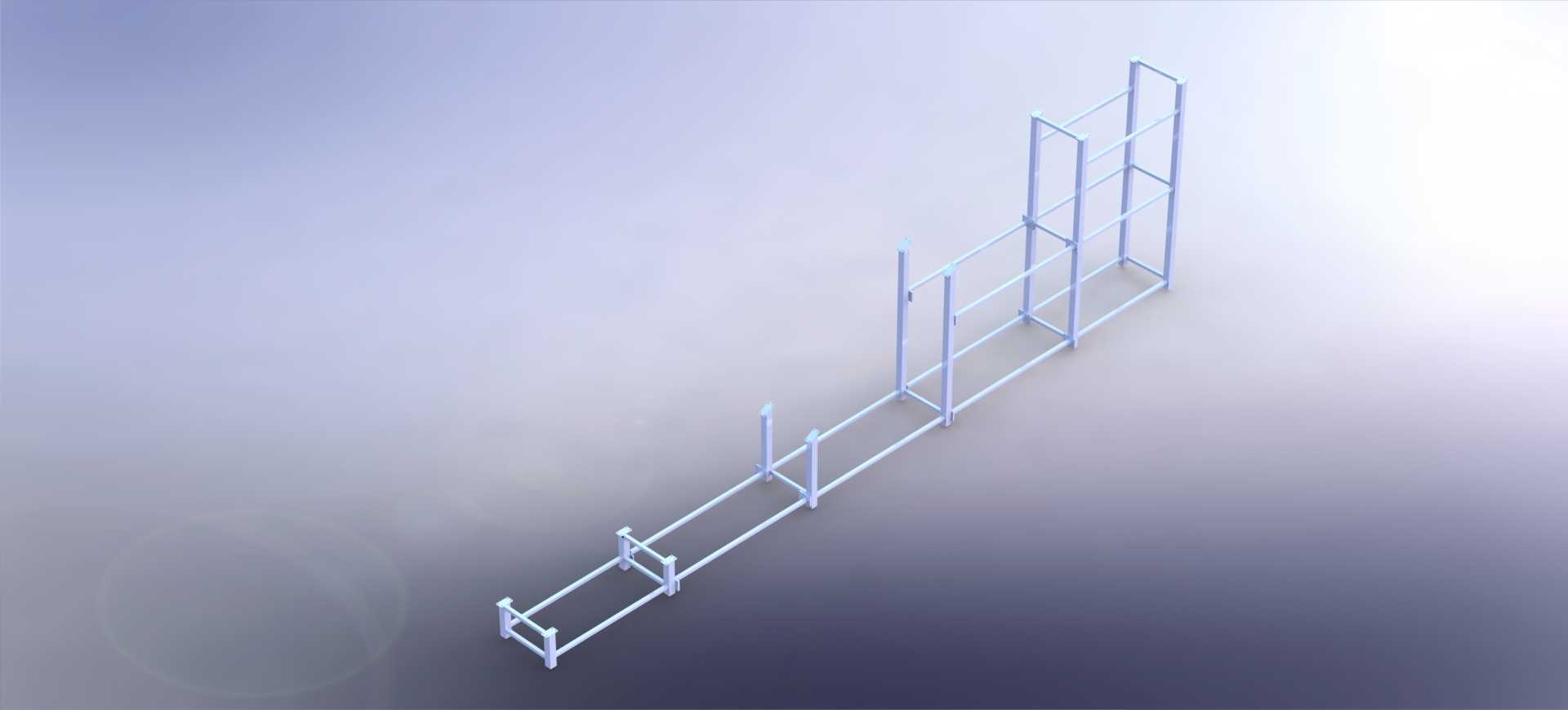

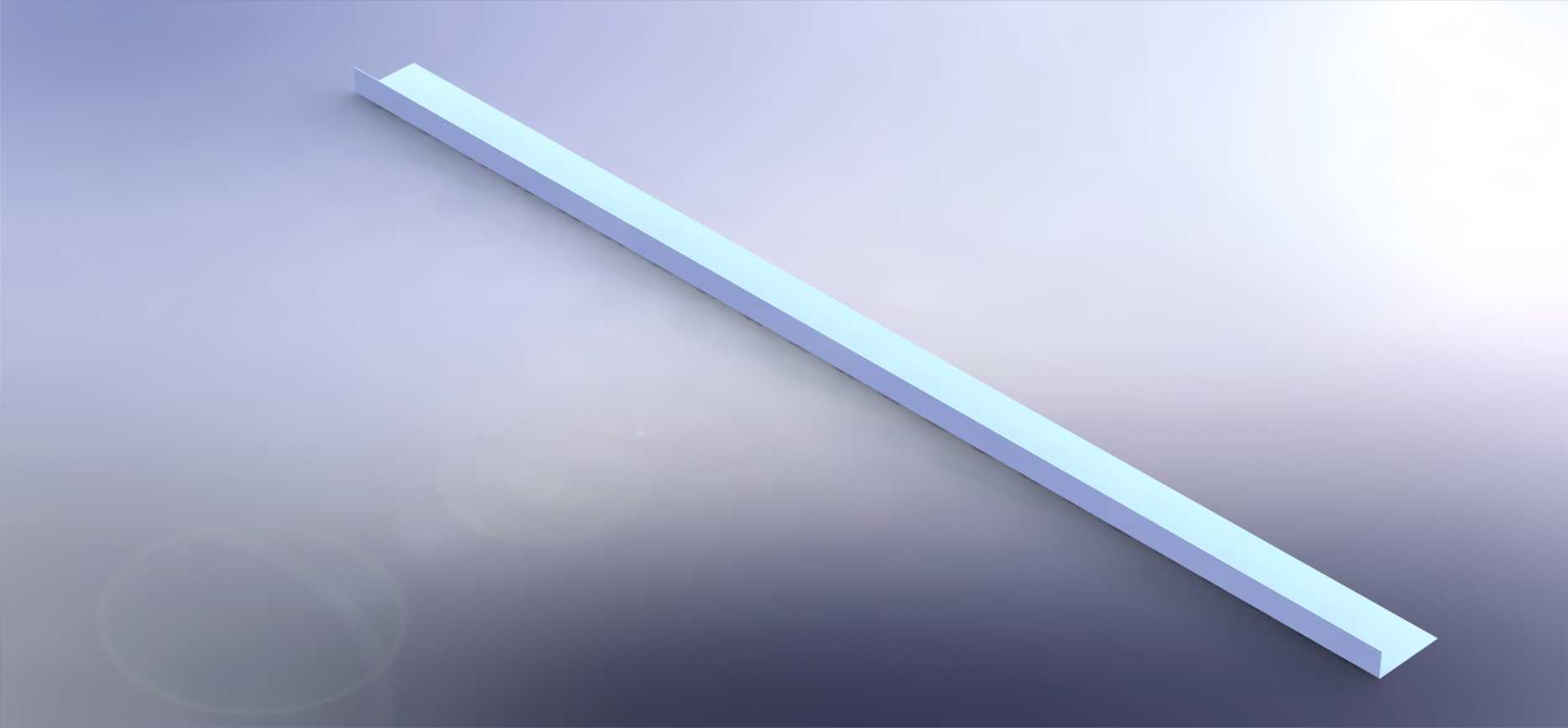

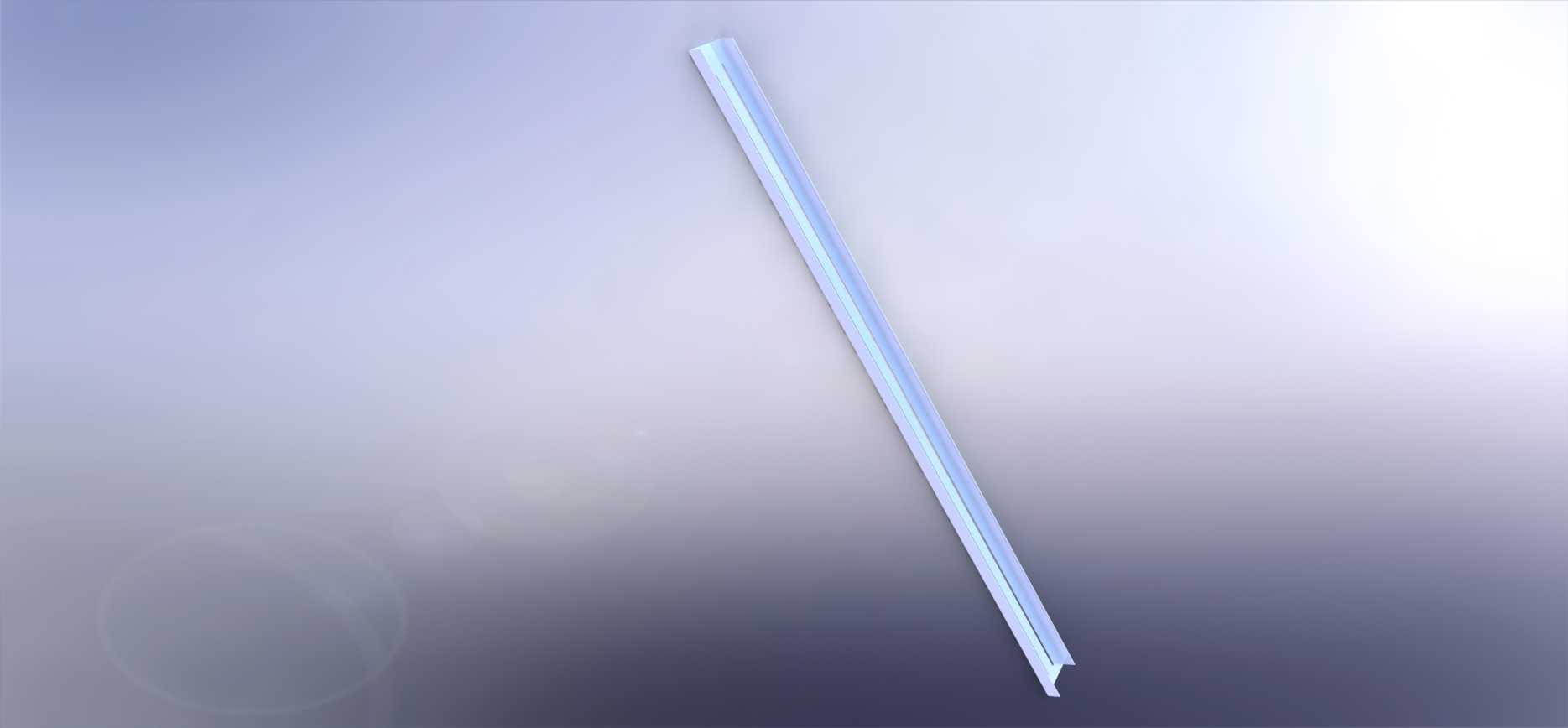

　　机架设计采用分段拼装逻辑，水平段与倾斜段通过过渡支架连接，便于在三维建模中分别调整长度、倾角和支腿位置。倾斜段下方设置多组竖向支撑，立柱之间加入横撑和斜撑，使框架在承受满载货物时不产生明显挠曲。高位输出端的立柱高度决定设备出料标高，建模时可将该尺寸作为关键参数，再反推爬坡段长度和水平投影距离。侧边结构除了防护作用，也可作为传感器、导向条、挡边或电气元件的安装基础。若输送货物存在偏移风险，可在倾斜段两侧增加可调导向栏，使货物沿中心线单向对齐后继续上行。

　　安装边界方面，设备需要同时校核平面占地长度、提升高度、顶部净空和维护通道。水平进料端应预留人员上料或接驳前级设备的空间，倾斜段下方虽然可形成一定通行或暂存区域，但立柱布置不能影响叉车、地牛车和人员巡检路线。高位出料端要与后续设备的入口高度、输送方向和承载面对齐，避免出现台阶式落差。地脚位置应避开地面沟槽、电缆桥架和厂房立柱基础，设备两侧需留出滚筒检修、润滑、驱动组件拆装及异常货物清理的空间。

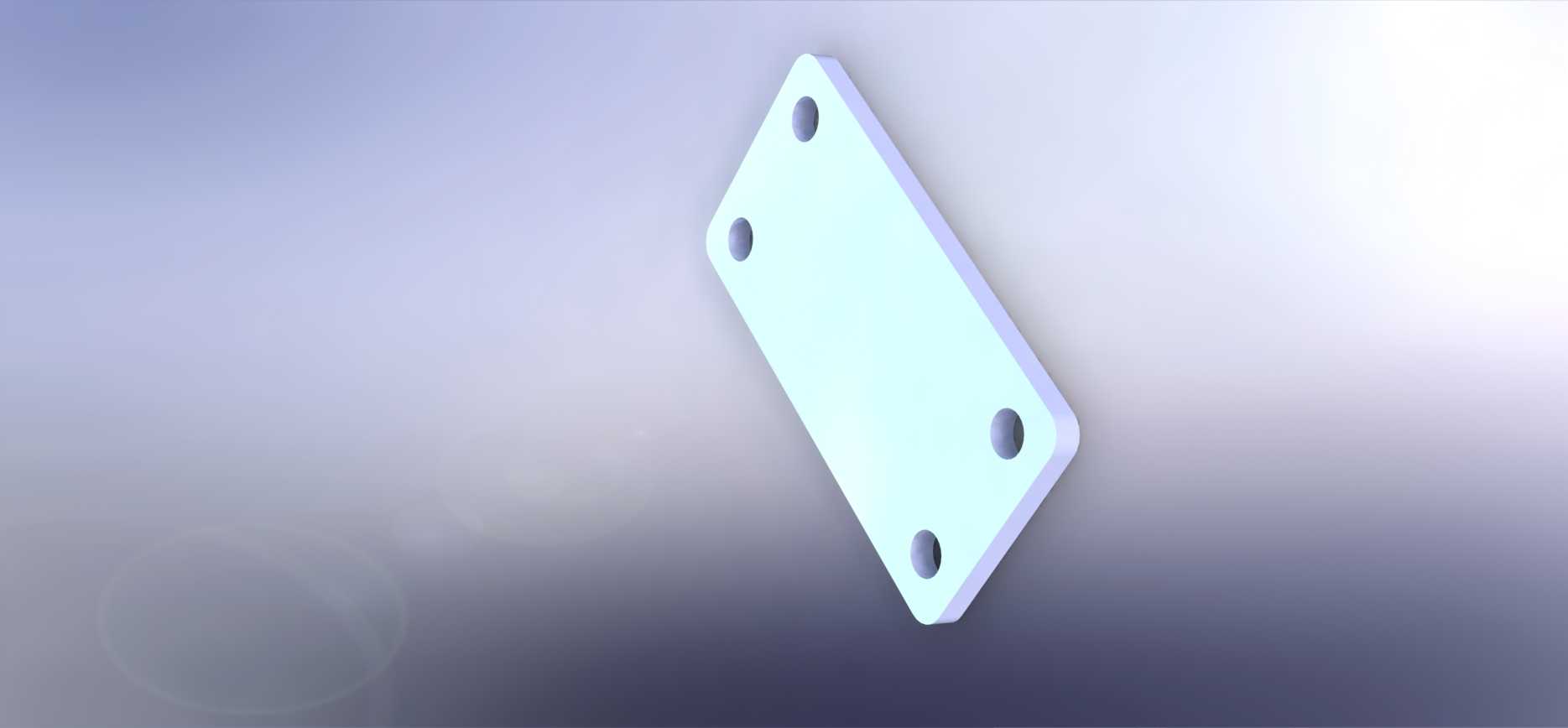

　　三维结构建模时，可将输送线拆分为机架骨架、滚筒组件、支腿组件、侧护组件和接口段几个层级。骨架以中心线驱动，便于在方案阶段快速修改倾角、总长度和支腿跨距；滚筒组件按阵列方式布置，重点控制辊面标高、间距和端部安装座位置；支腿底部保留调节板或地脚板，以补偿现场地面误差。对于需要出工程图的场景，还应在模型中明确焊接件、机加工件、标准件和外购件的边界，使后续下料、焊接、装配和现场安装保持一致。

　　该类输送线的价值在于把水平转运与垂直提升合并在一条连续辊道上，减少中间转接设备。货物从低位进入后，依靠滚筒支撑和驱动力完成爬坡，在高位输出时仍保持较稳定的朝向。结构上没有复杂的专用执行机构，维护重点集中在滚筒转动灵活性、机架紧固状态、驱动同步性和侧边导向间隙。对于多品种生产线，可通过调整滚筒间距、导向宽度、支撑高度和输送速度，使其适配纸箱、周转箱、托盘以及部分底部刚性较好的集装箱辅助载具。
