车间动力辊道输送机架体结构设计

　　这套辊道输送结构主要面向车间内部工件转运、工序衔接和装配线旁缓存等场景，常见于机加工段、钣金件流转、箱体包装线以及仓储分拣区。设备承担的是水平或近水平方向的连续输送任务，工件底面需要具备可支撑的平面或刚性框架，托盘、工装板、焊接组件和箱装物料都可以直接放置在辊筒表面。

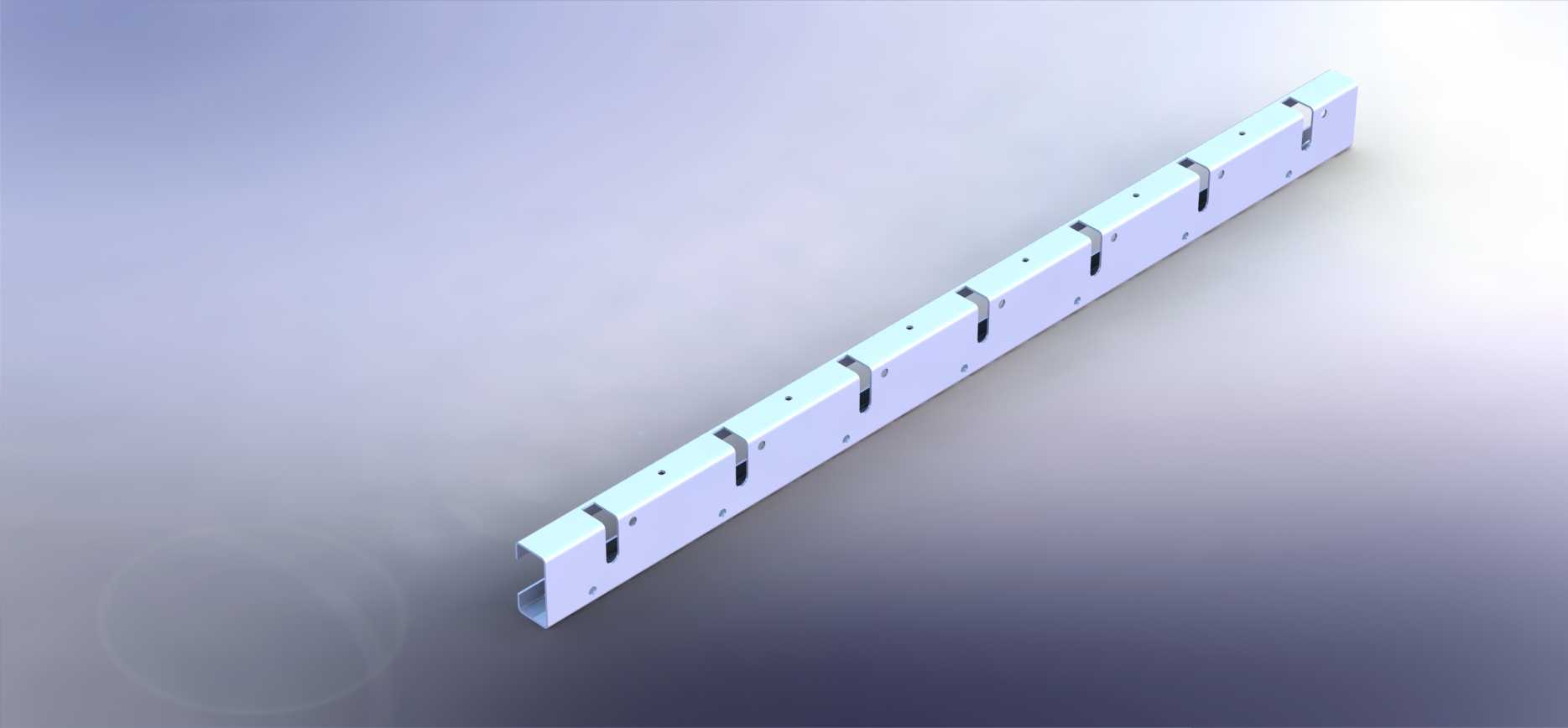

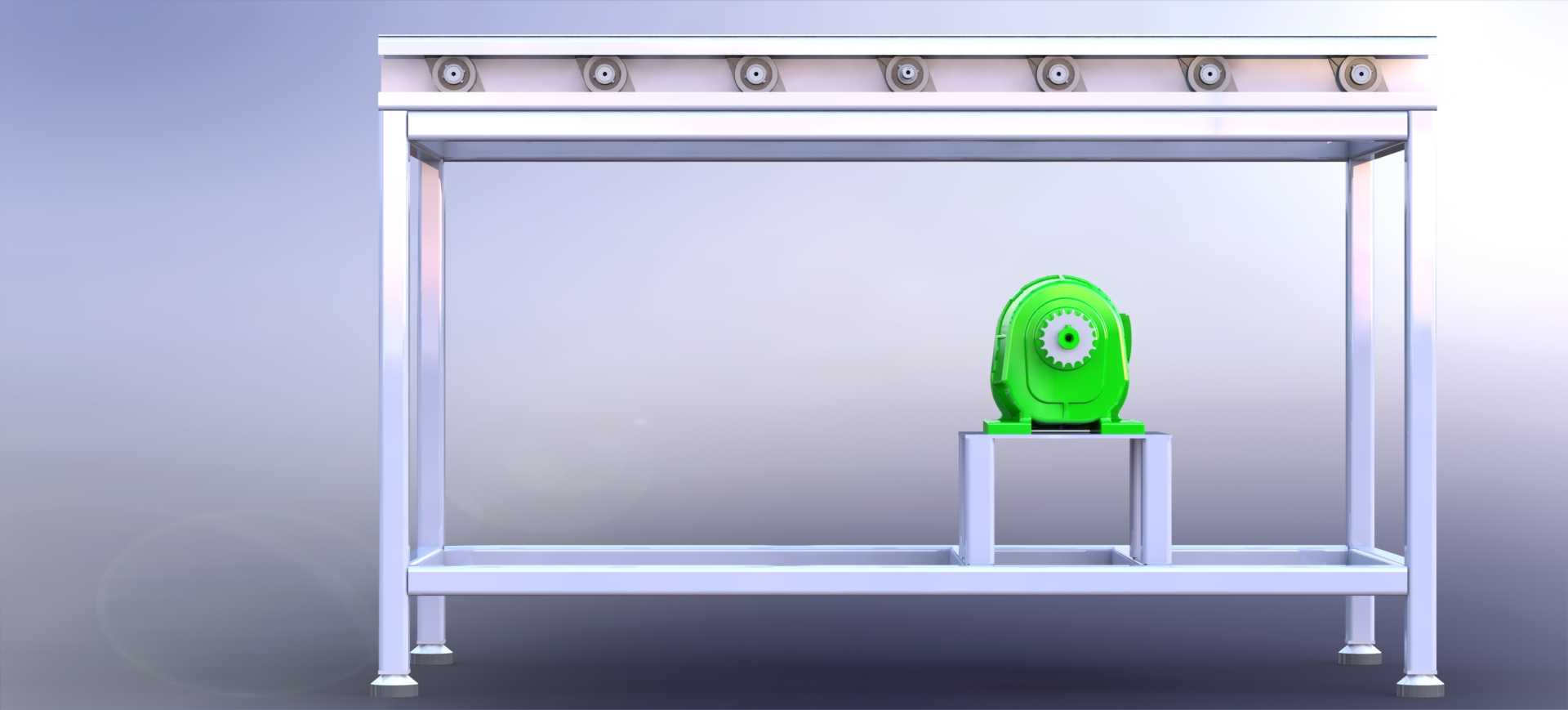

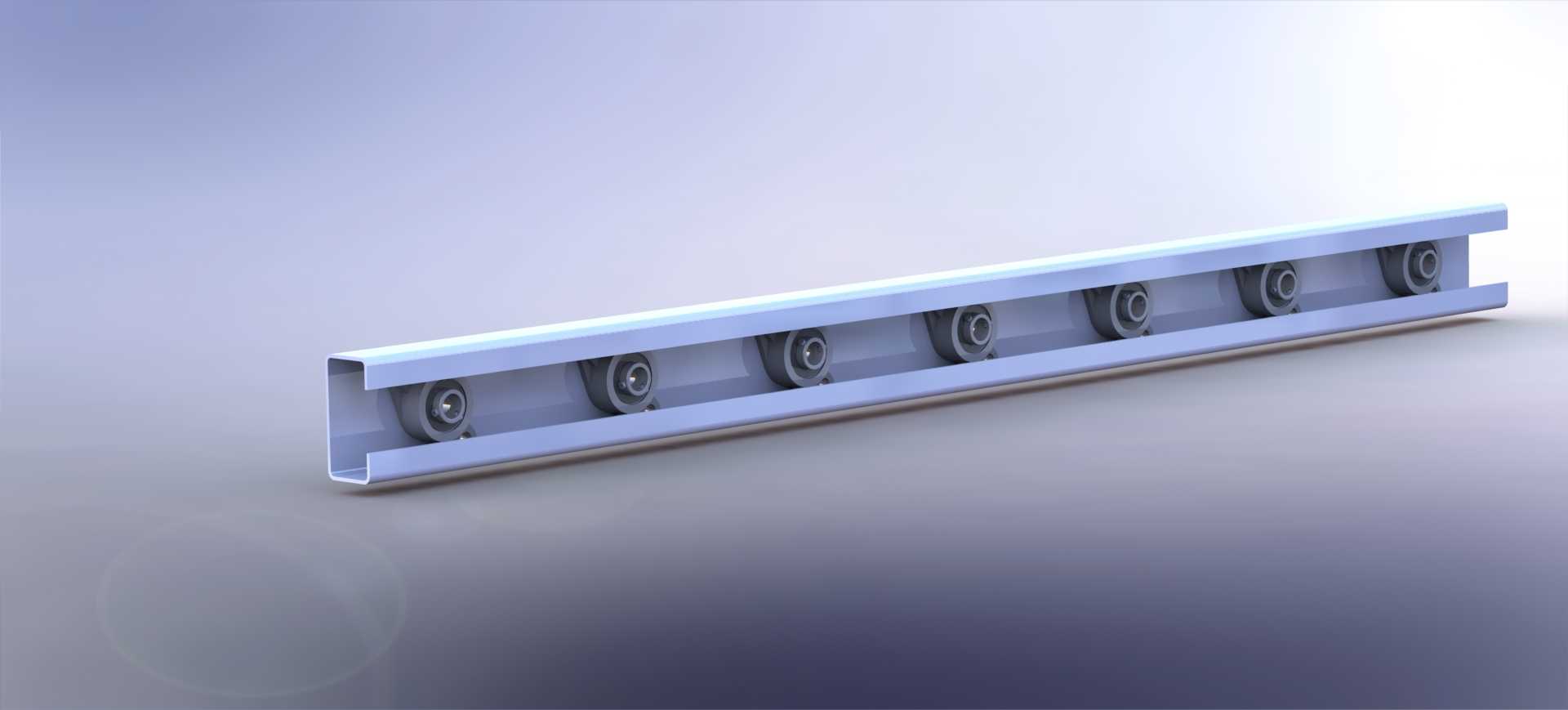

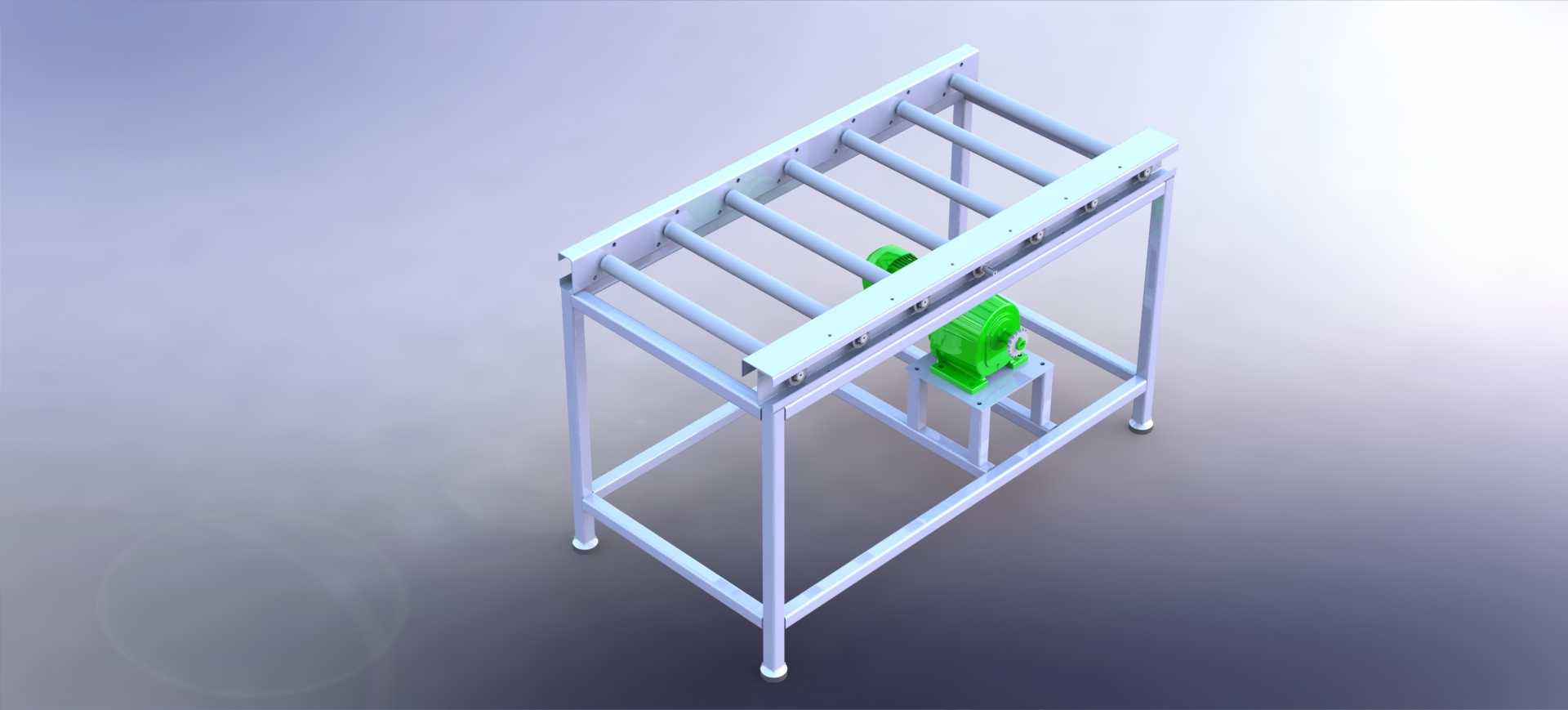

　　从结构组成看，架体采用方管焊接框架，四根立柱承担竖向载荷，上下层横撑形成稳定的矩形空间桁架。立柱底部设置可调脚杯，用于现场安装时补偿地面不平，并通过调节高度保证辊筒面在同一水平线上。辊筒沿输送方向等距排列，两端由侧梁上的安装位定位，侧梁同时承担辊筒支反力和物料偏载产生的扭转作用。

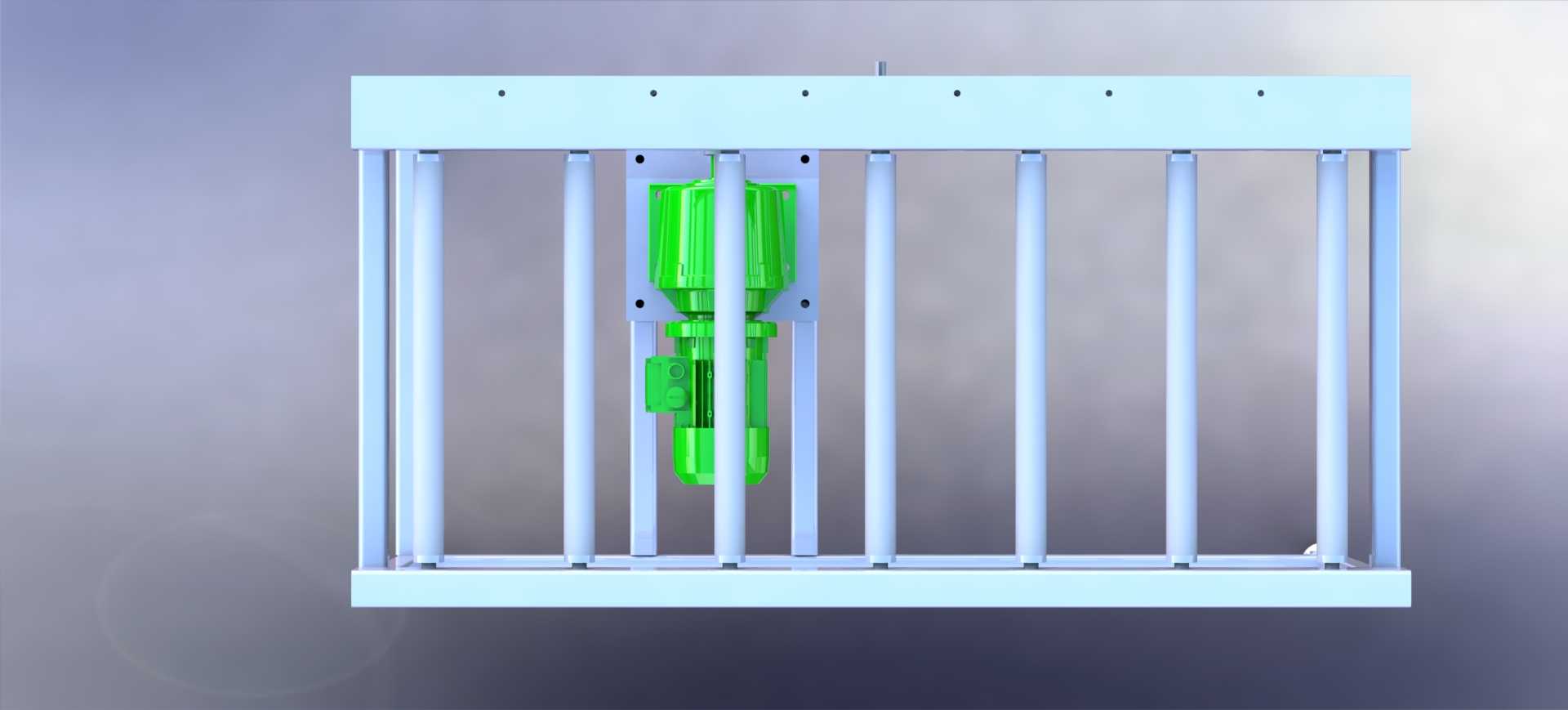

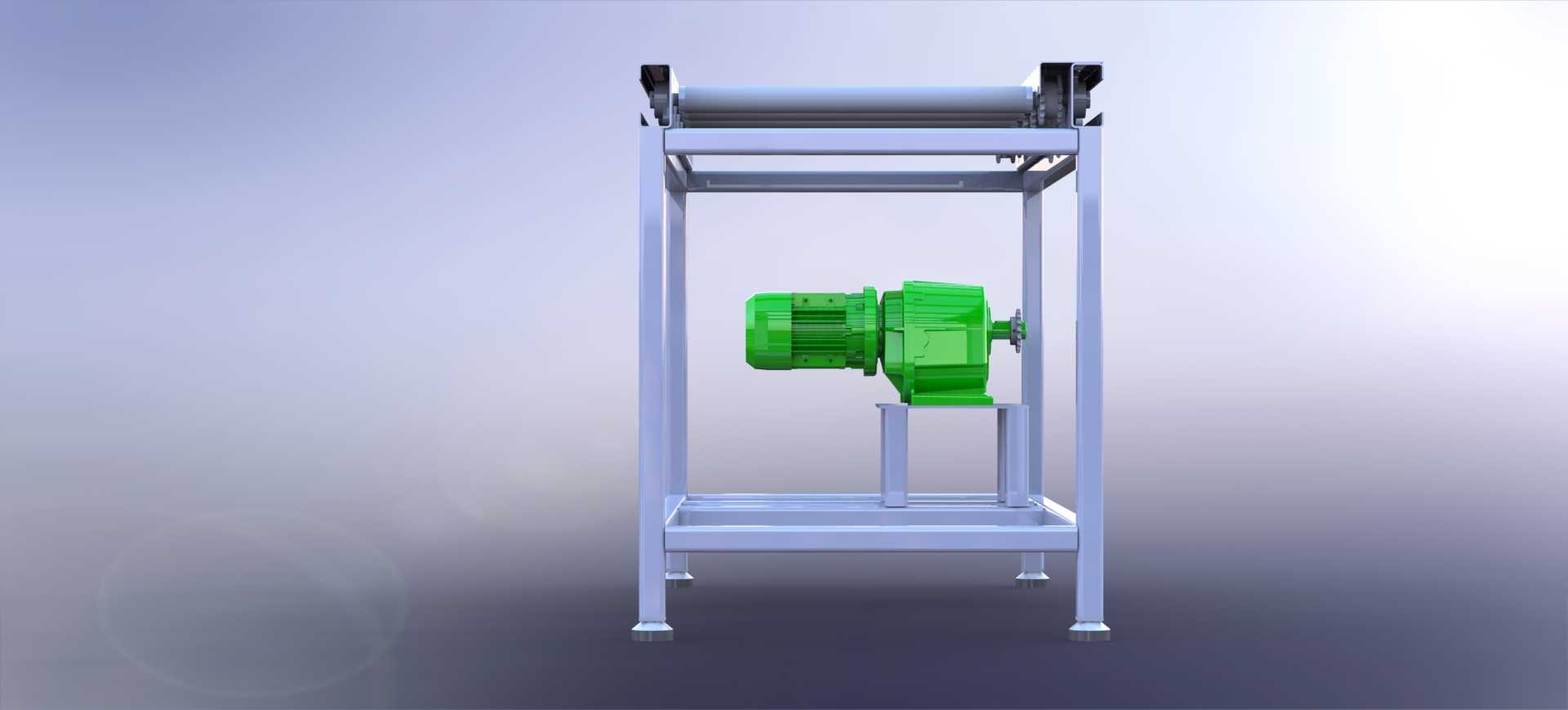

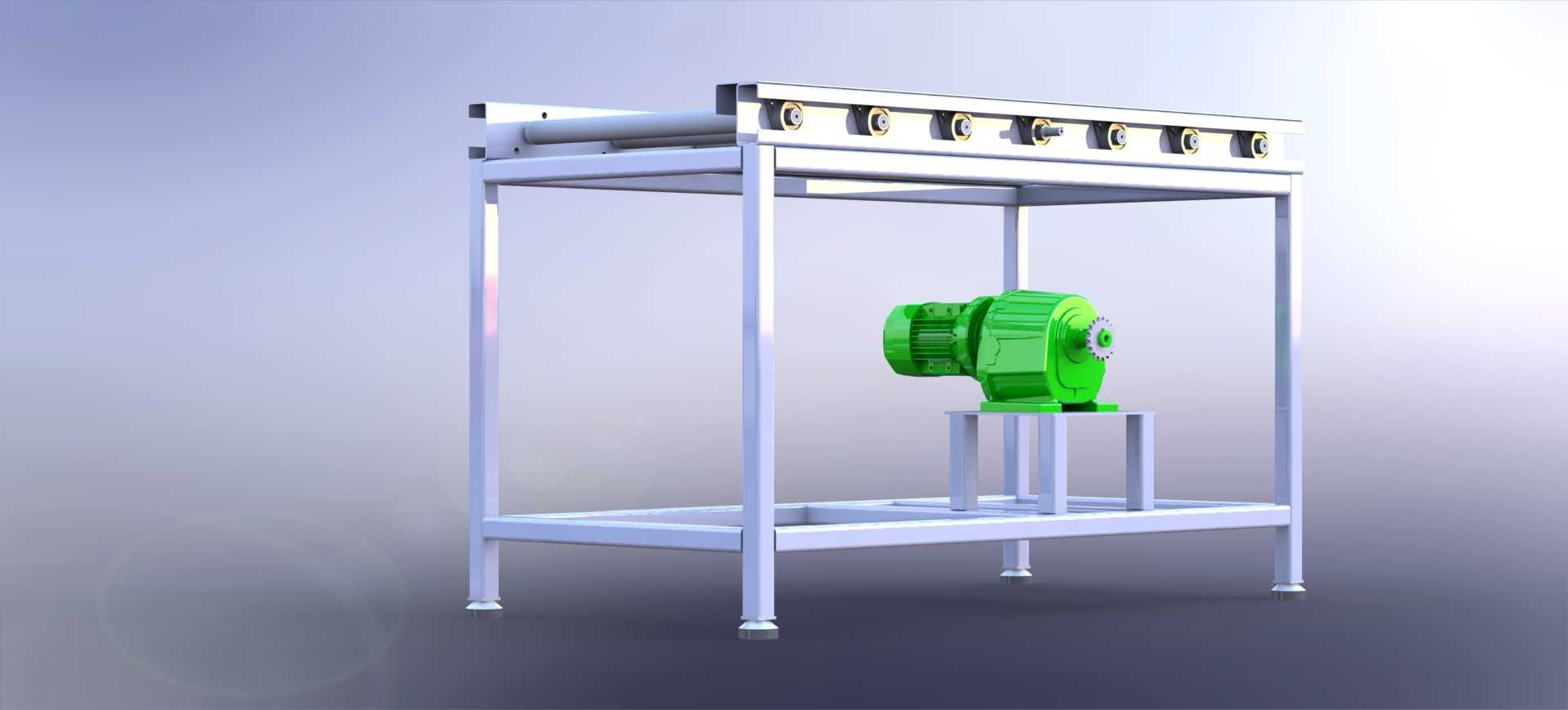

　　驱动部分布置在机架下部，电机减速机通过链传动或同步带传动将动力传递至辊筒。下部安装位远离输送面，可减少工件磕碰，也方便维护人员在侧面检查张紧状态和润滑情况。电机座采用可调式安装结构，装配时能够移动电机位置，实现传动件张紧；固定后再通过螺栓锁死，避免运行中松动。

　　设计这类输送线时，首先要明确输送物的重量、底面尺寸和节拍。辊筒间距不能简单按统一值选取，必须保证工件在任意位置至少有三根辊筒同时接触，否则薄板或托盘经过时会出现下垂、卡滞或冲击。对于长度较小的工件，还需要加密辊筒布置；对于重型焊接件，则应加大辊筒轴径和侧梁截面，并校核架体挠度。

　　机架宽度由工件最大宽度和两侧安全间隙决定。输送面高度通常要与前后设备对接，例如加工中心出料台、装配工作台或升降机入口高度需要保持一致。若线体存在人工取放工位，辊面高度还应结合操作姿势确定，减少弯腰和抬举动作。设备长度方向可分段制造，现场通过连接板拼接，便于运输和后期扩展。

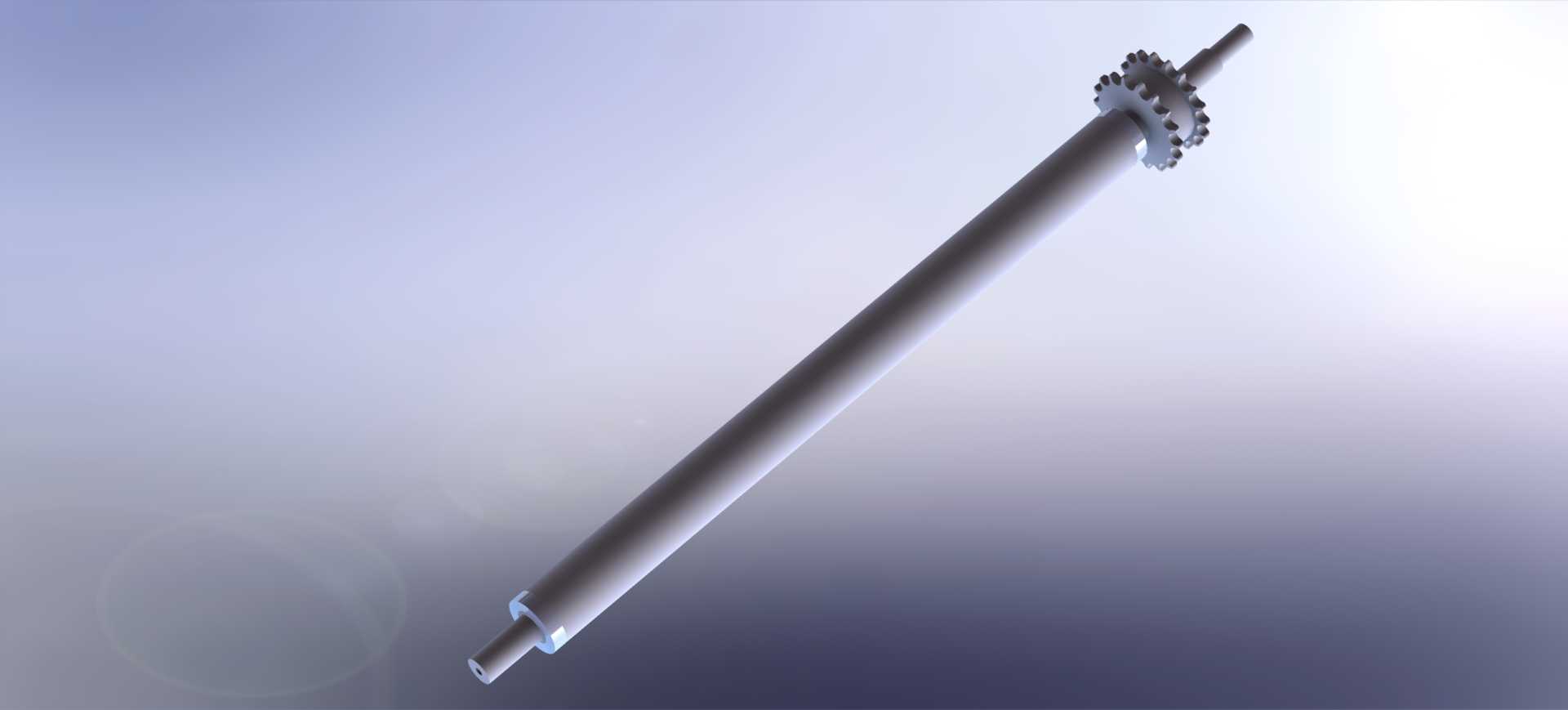

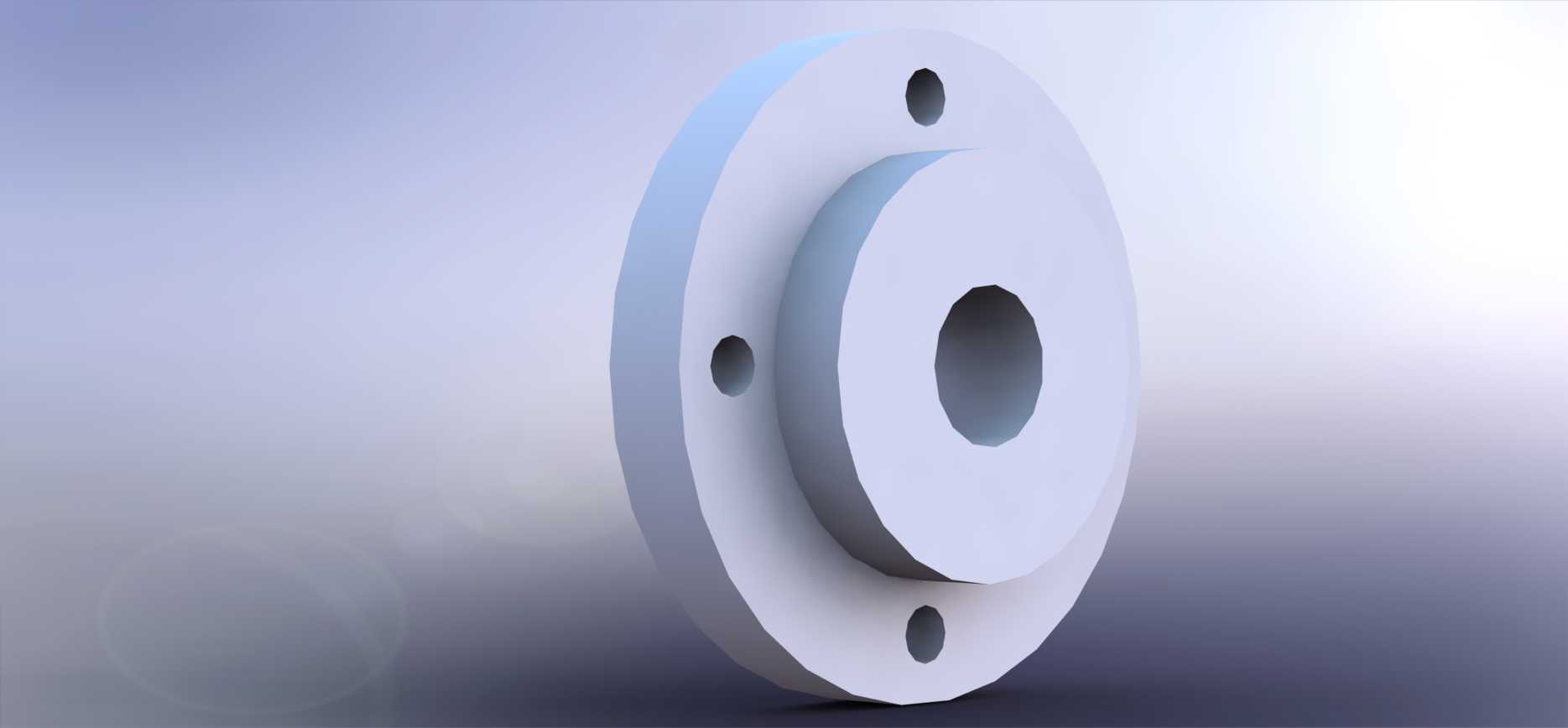

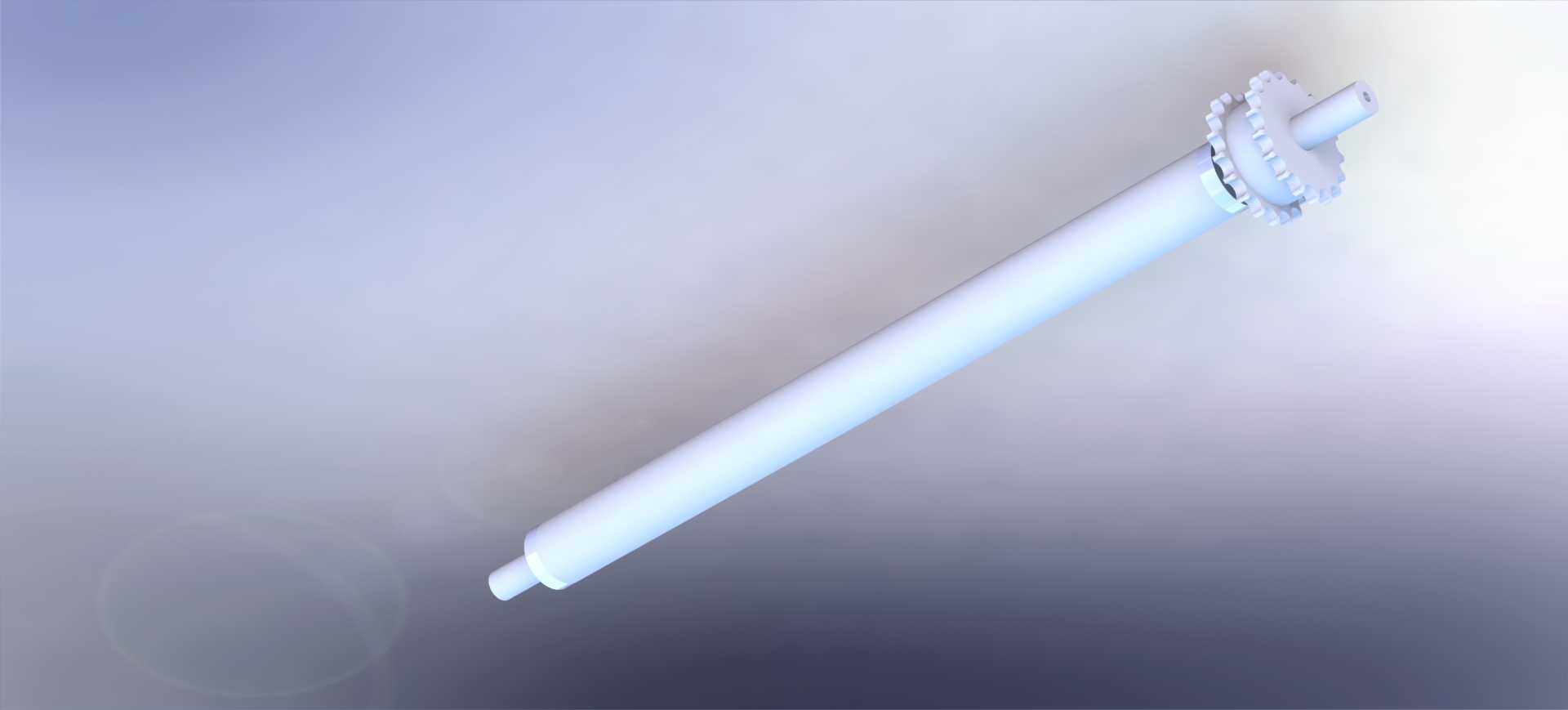

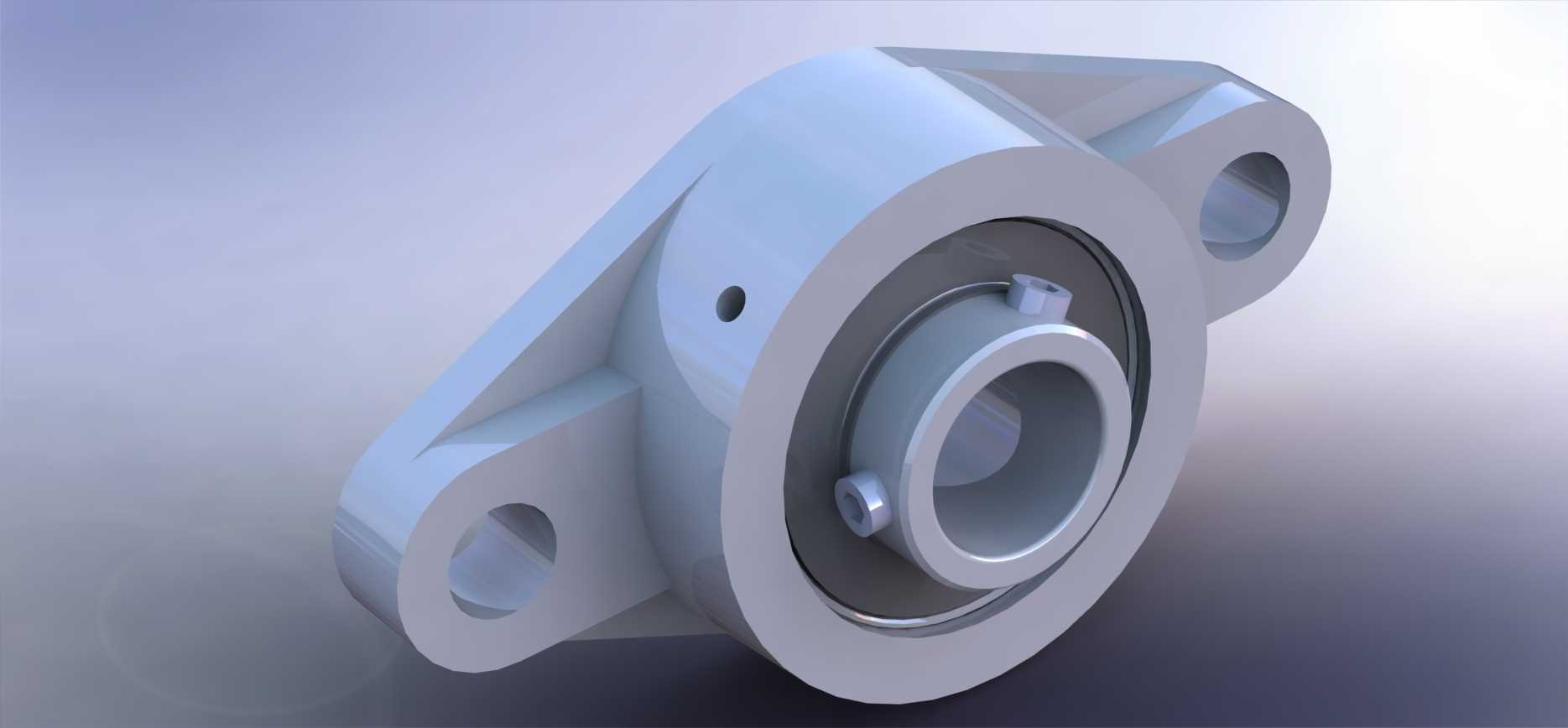

　　辊筒承载设计需要关注单辊集中载荷、动载系数和冲击系数。工件落放到辊道上时会产生瞬时冲击，长期运行后轴、轴承和侧梁安装孔容易出现疲劳磨损，因此模型中辊筒支撑座、横梁连接节点和电机支架都保留了较明确的加强关系。侧梁上方还设置导向挡边，可限制托盘横向偏移，使物料在输送过程中保持居中，降低跑偏和坠落风险。

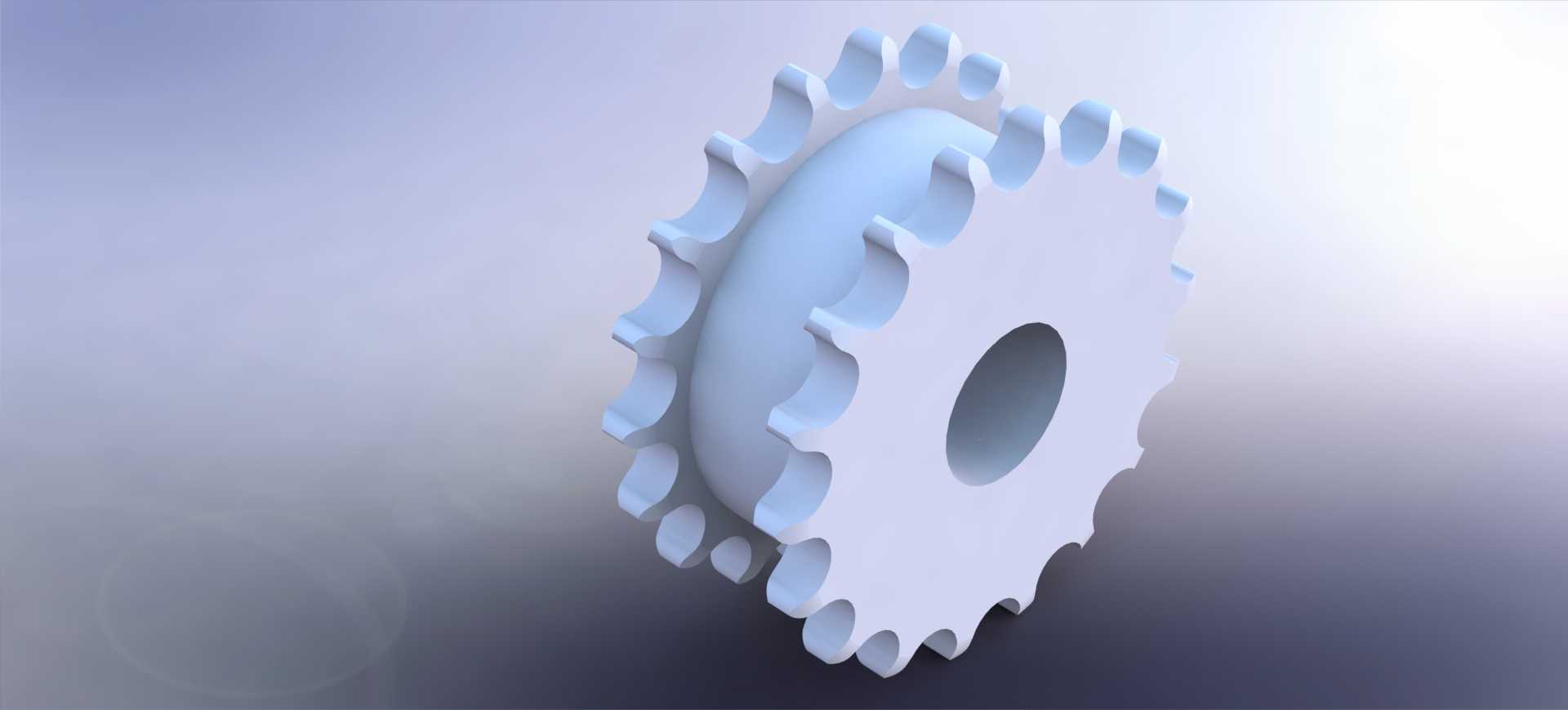

　　传动系统设计的重点不在于单纯提高速度，而在于保证多根辊筒同步、起停平稳。频繁启停的工位应选配制动或减速控制，避免重型工件因惯性前冲。链条传动适合载荷较大、环境存在粉尘的车间；同步带传动则运行更平稳、噪声较低，适合轻中型箱体和装配线。无论采用哪种方式，张紧轮、护罩和检修空间都应在三维布局阶段提前考虑，不能等机架定型后再补装。

　　安装边界方面，设备四周需要预留维护通道，电机侧应留出拆装减速机和调整传动件的空间；脚杯落点区域要求地面具备足够强度，重载工况下可增加预埋钢板或地脚固定。线体与其他设备对接时，要校核接口高度、输送方向、工件过渡板以及电气控制信号，避免两段输送面之间出现过大间隙。

　　三维建模时，架体管材、辊筒、轴承座、电机减速机、脚杯和紧固件分别建立独立装配层级，便于后续出工程图和明细统计。焊接件应体现真实拼焊关系，外购件保留安装接口和外形包络，运动部件则检查辊筒旋转、链条包角和机架干涉。通过这种方式，模型不仅用于效果展示，也能直接支持方案评审、结构校核、加工下料和现场安装。
