双层辊面周转输送手推车结构设计

项目分类:输送机 发布时间:2023-08-21 ID:707563
  • 双层辊面周转输送手推车结构设计
  • 双层辊面周转输送手推车结构设计
  • 双层辊面周转输送手推车结构设计
  • 双层辊面周转输送手推车结构设计
  • 双层辊面周转输送手推车结构设计
  • 双层辊面周转输送手推车结构设计
  • 双层辊面周转输送手推车结构设计
  • 双层辊面周转输送手推车结构设计
  • 双层辊面周转输送手推车结构设计

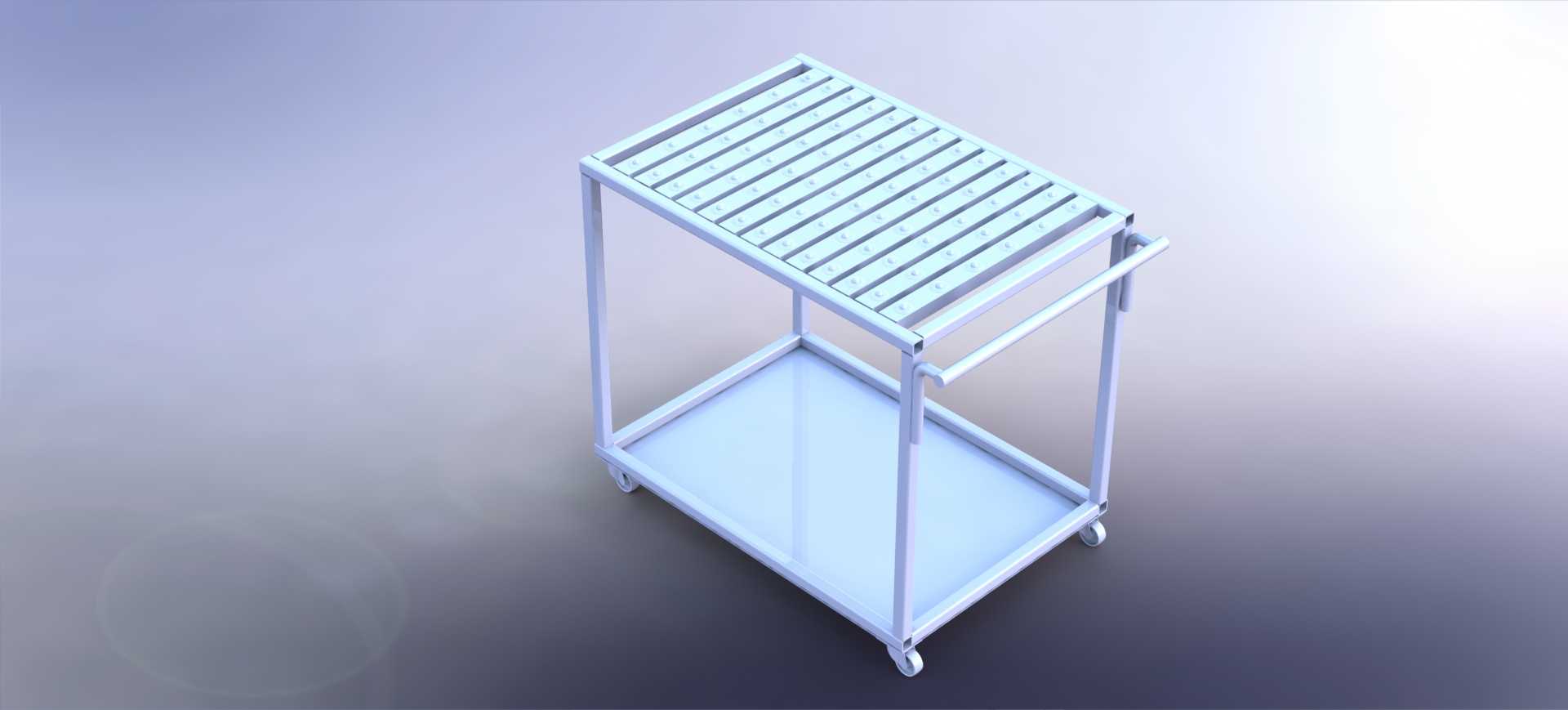

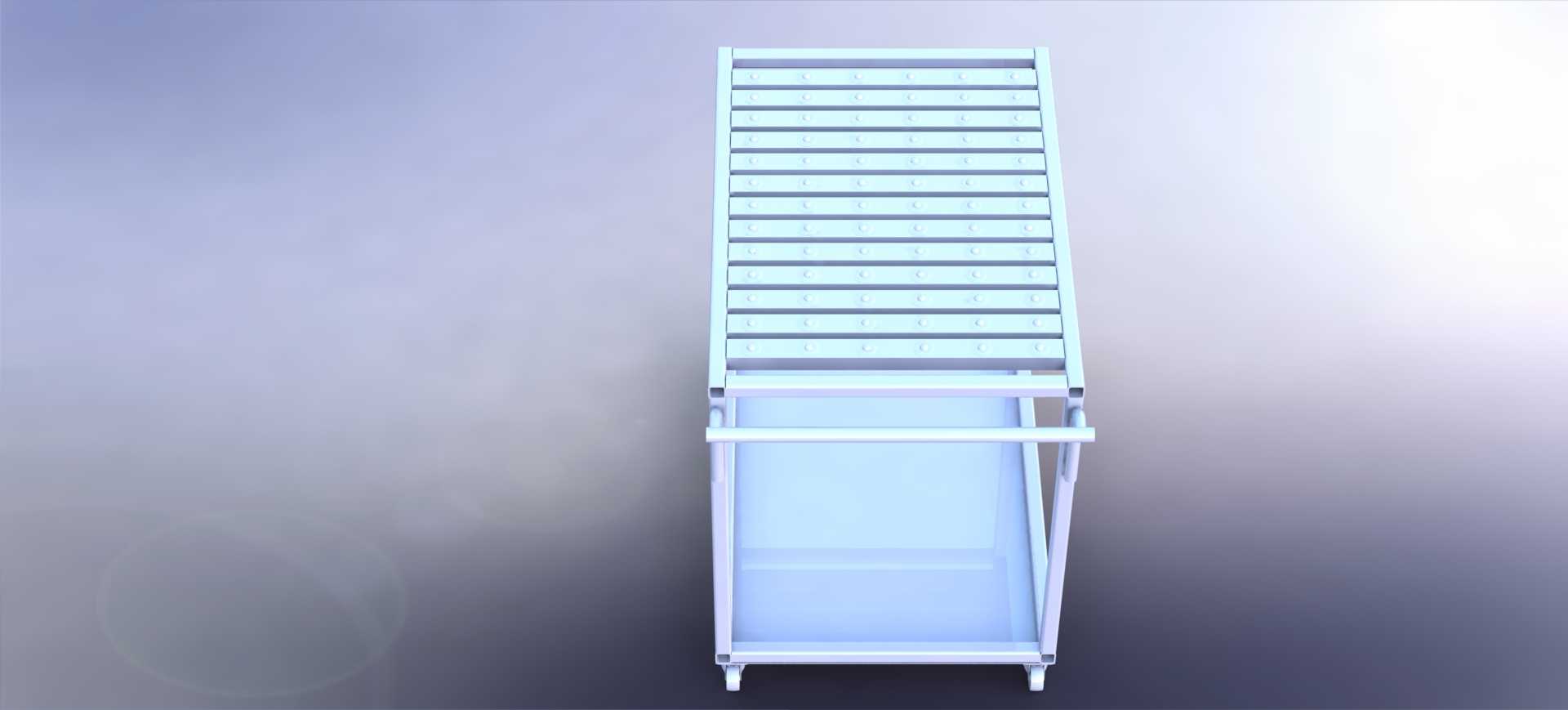

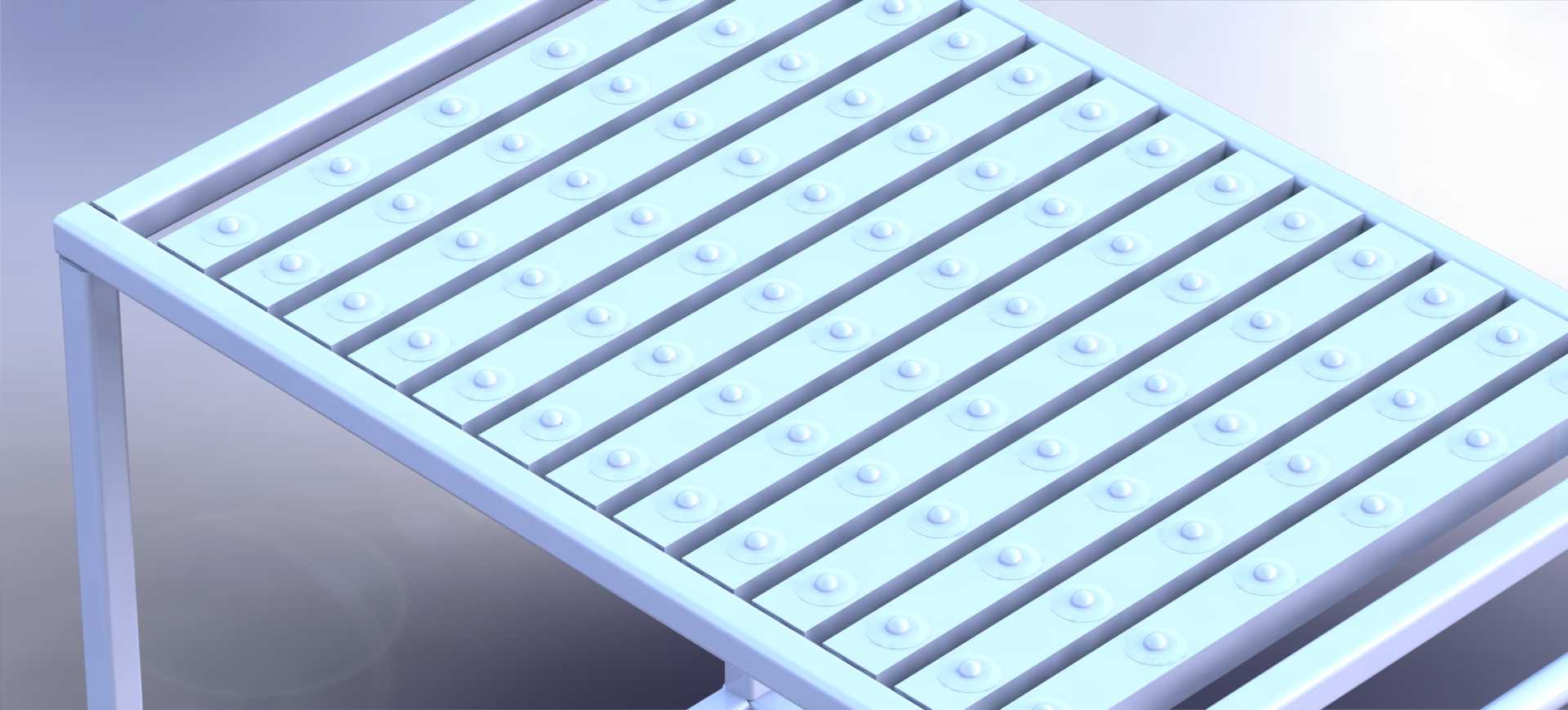

  该台车结构面向车间内部短距离物料转运场景,重点解决工件在装配线、检验工位、缓存区之间频繁移动时的承载、导向和临时停放问题。上层采用多根平行辊条形成辊面,工件箱、托盘或带底面的半成品可以沿辊道方向轻松推入或拉出,减少人工抬放动作;下层设置整块承托平台,可放置辅料、工具、备用件或不宜在辊面上滑动的散件,使一辆台车同时承担输送与暂存功能。

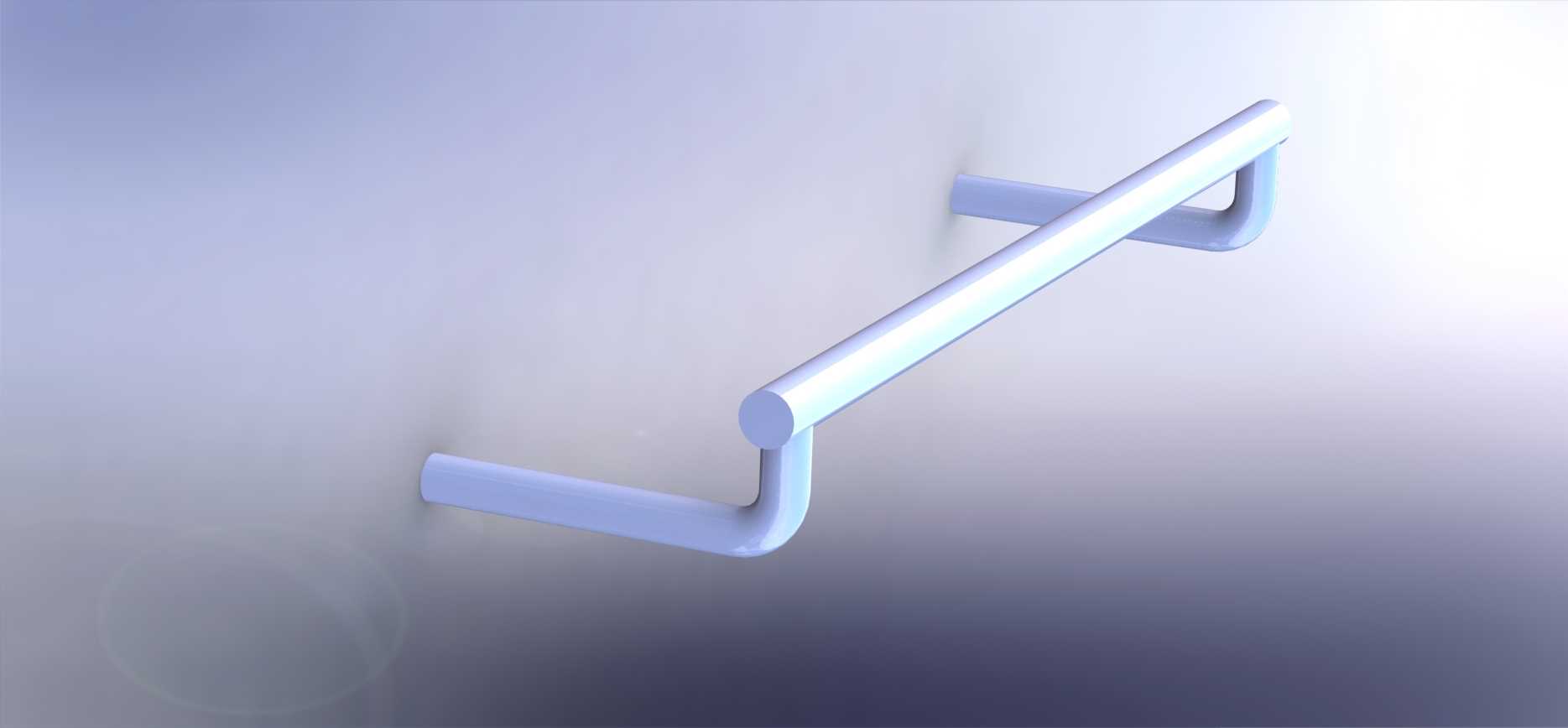

  从使用流程看,这类设备常见于生产线边物流。操作人员将装好工件的托盘从固定辊道线推至台车台面,台车承担移动缓存节点;到达下一工位后,只需对齐工位辊道高度,即可把托盘顺势转移,不必再次吊装或叉车转运。台面两侧框架保留限位边界,辊条之间留有间隙,既降低整体重量,也便于观察下方情况和清理碎屑。侧边推手位于车架一端,握持高度避开上层货物边界,推行时手部不会与托盘边缘干涉。

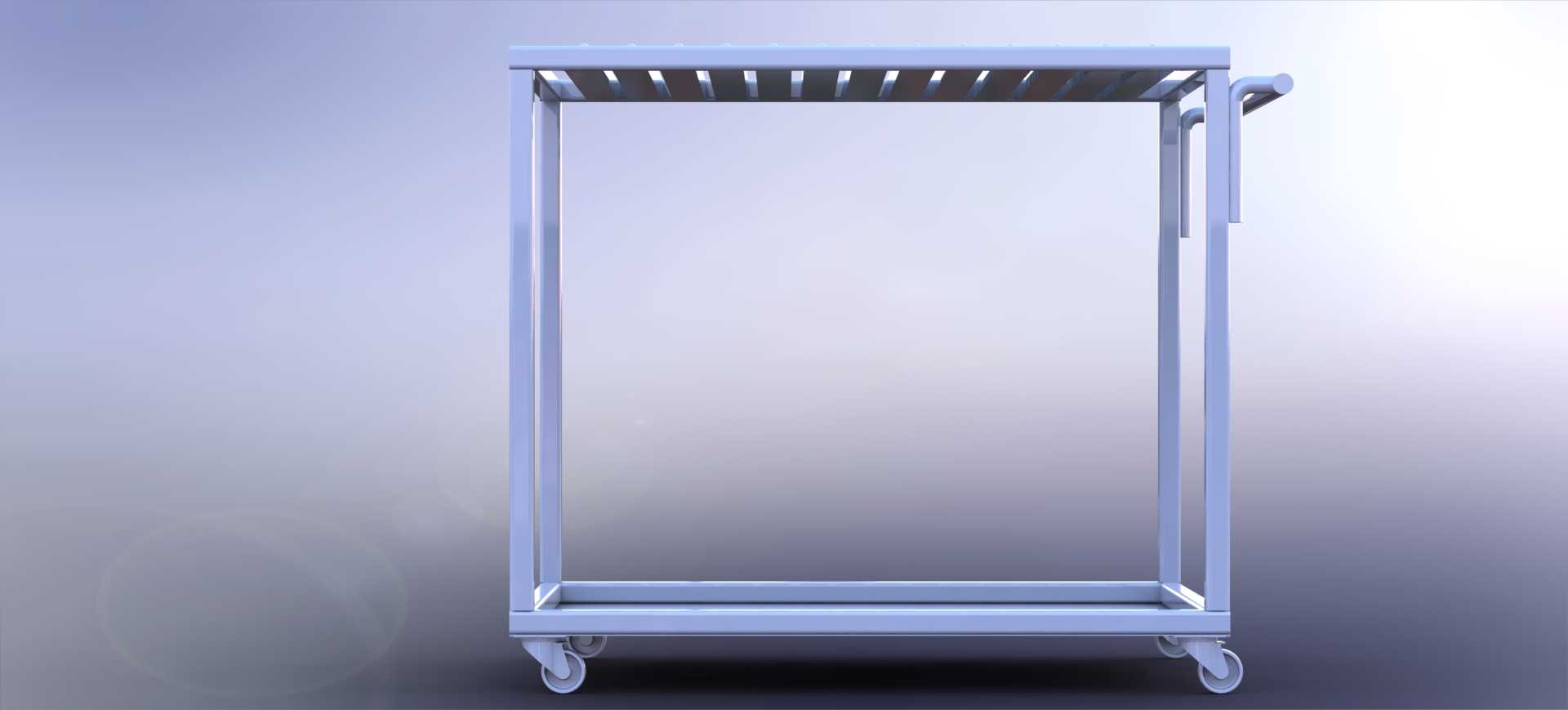

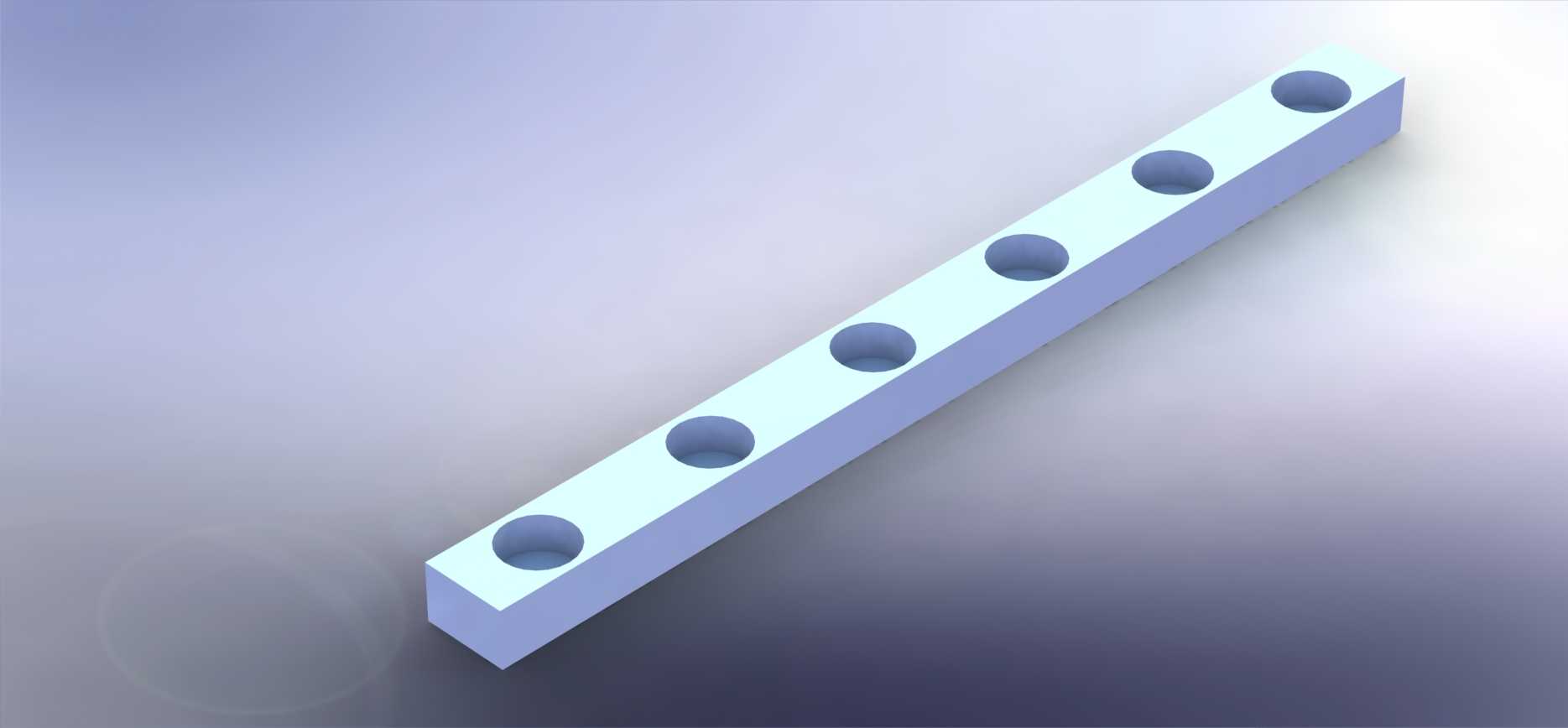

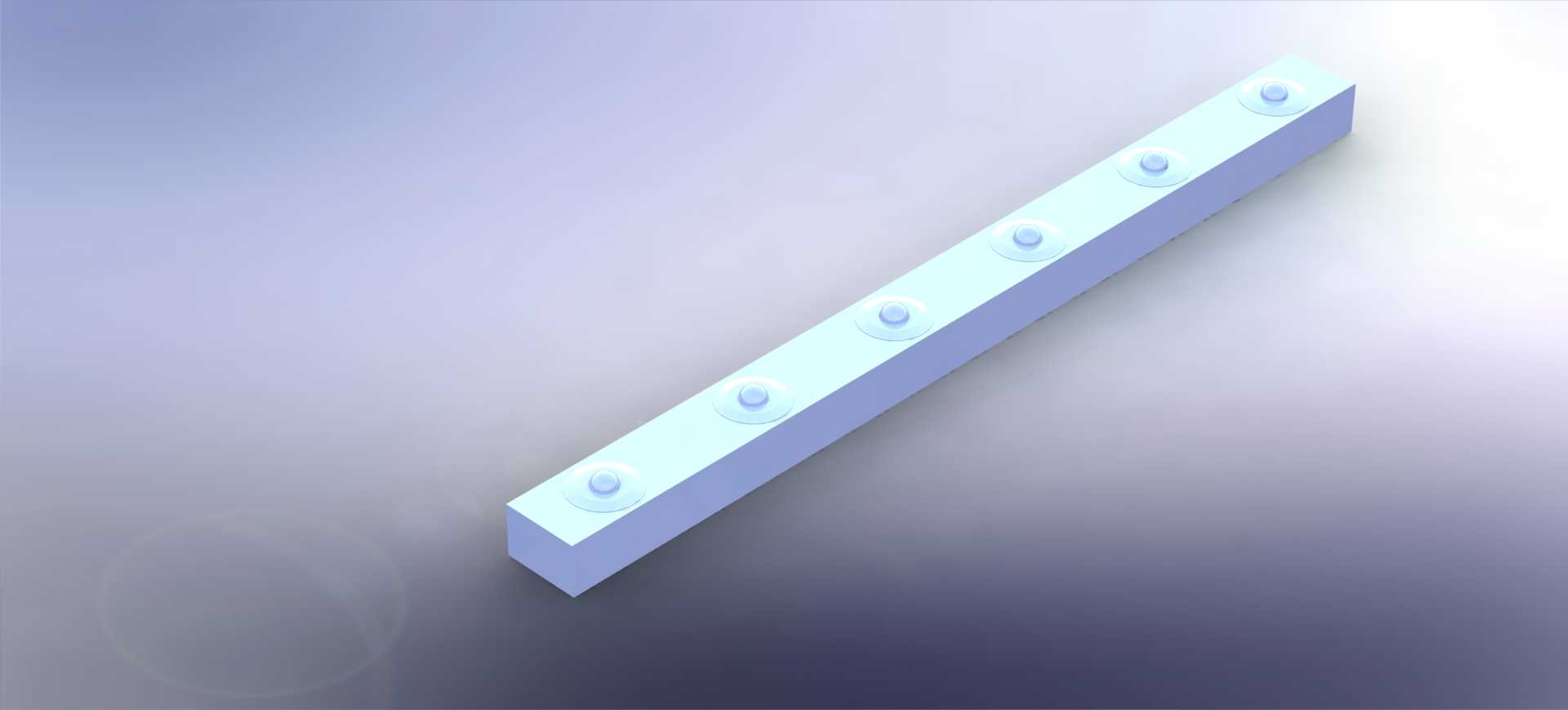

  结构设计上,车架以四根立柱作为主要竖向承载构件,上部矩形框承受辊条和货物载荷,下部矩形框与托盘连接形成第二承载面。上下两层框体通过立柱贯通连接,使弯曲力矩在框架内闭合传递;推手杆件与侧框相连,推行载荷能够直接传到脚轮安装位置,避免单点受力造成立柱扭转。辊条沿同一方向排布,端部支撑在两侧横梁上,单根辊条可按模块化方式更换,维护时不需要拆解整个台面。

  脚轮布置在底盘四角,靠近立柱投影位置,有利于把垂直载荷短路径传入轮组。前轮和后轮的转向组合需根据通道宽度确定:在狭窄通道中,可采用两轮定向、两轮万向的方式,保证直线推行稳定;在需要频繁横移或对位的工位,也可将四角均配置万向轮,但应配合制动结构,防止装卸工件时台车滑移。模型中脚轮与底盘之间保留安装板位置,实际工程中可根据载重选择平板式或螺栓式轮架。

  外形边界方面,台面长度和宽度决定托盘适配范围,设计时应使常用托盘外形小于辊面有效尺寸,并在四周留出手指和夹具避让空间。台面高度需要与固定辊道线、工作台或检验台保持一致,若对接高度存在偏差,可通过脚轮规格、底框高度或可调支脚进行补偿。下层托盘不宜过低,需保证脚轮回转半径和地面焊缝、门槛等障碍通过性;同时托盘边缘上翻或设置围挡,可防止小件在转运过程中滑落。

  安装对接时,应先确认台车满载状态下的重心范围。上层辊面货物在推入和拉出瞬间会产生偏载,尤其当托盘大部分位于台面一侧时,脚轮和侧框会承受附加倾覆力矩,因此立柱与上下框的连接节点需要具备足够刚度。若用于较重模具或金属箱体,可在台面端部增加挡销、快夹或限位块,使工件在运输过程中不会沿辊面自由滑动;在装卸位置再解除限位,实现移动时固定、对接时顺畅流动。

  建模过程中需要重点控制辊条间距、框架内宽和脚轮安装孔位。辊条间距过小会增加成本和滚动阻力,过大则可能导致小尺寸托盘下陷;框架内宽应与托盘导向边相匹配,避免推送时卡滞。推手杆件的角度应符合人工施力方向,通常向后上方倾斜,便于操作者在站立姿态下控制方向。整车外观为敞开式框架结构,没有复杂外罩,便于检查焊缝、螺栓连接和轮组磨损情况,也适合在多品种、小批量生产环境中快速改制。

  该结构的价值不在于单一零件复杂度,而在于把移动承载、辊道输送、线边缓存和人工推行整合到同一工装中。工程应用时,可依据货物重量选择方钢、焊接型钢或铝型材框架;若车间对噪音和地面保护要求较高,可选用聚氨酯脚轮;若需要与自动化输送线联动,还可在台面上增加阻挡器、传感器支架或定位套,使台车从普通转运工具扩展为工位间柔性衔接设备。
