铝型材框架无动力自由滚筒输送台

　　在离散制造的装配车间场景里，这类无动力自由滚筒台是工位间物料流转最常见的单元，没有额外的驱动电机、传动链结构，完全依靠工位操作人员的手动推力完成工件在相邻工位的传递，相比带式输送、链板输送，它的结构更简单，后期维护成本极低，也不会出现传动件磨损后需要定期更换皮带、链条的问题，很适合短距离、节拍由人工掌控的装配线布局。

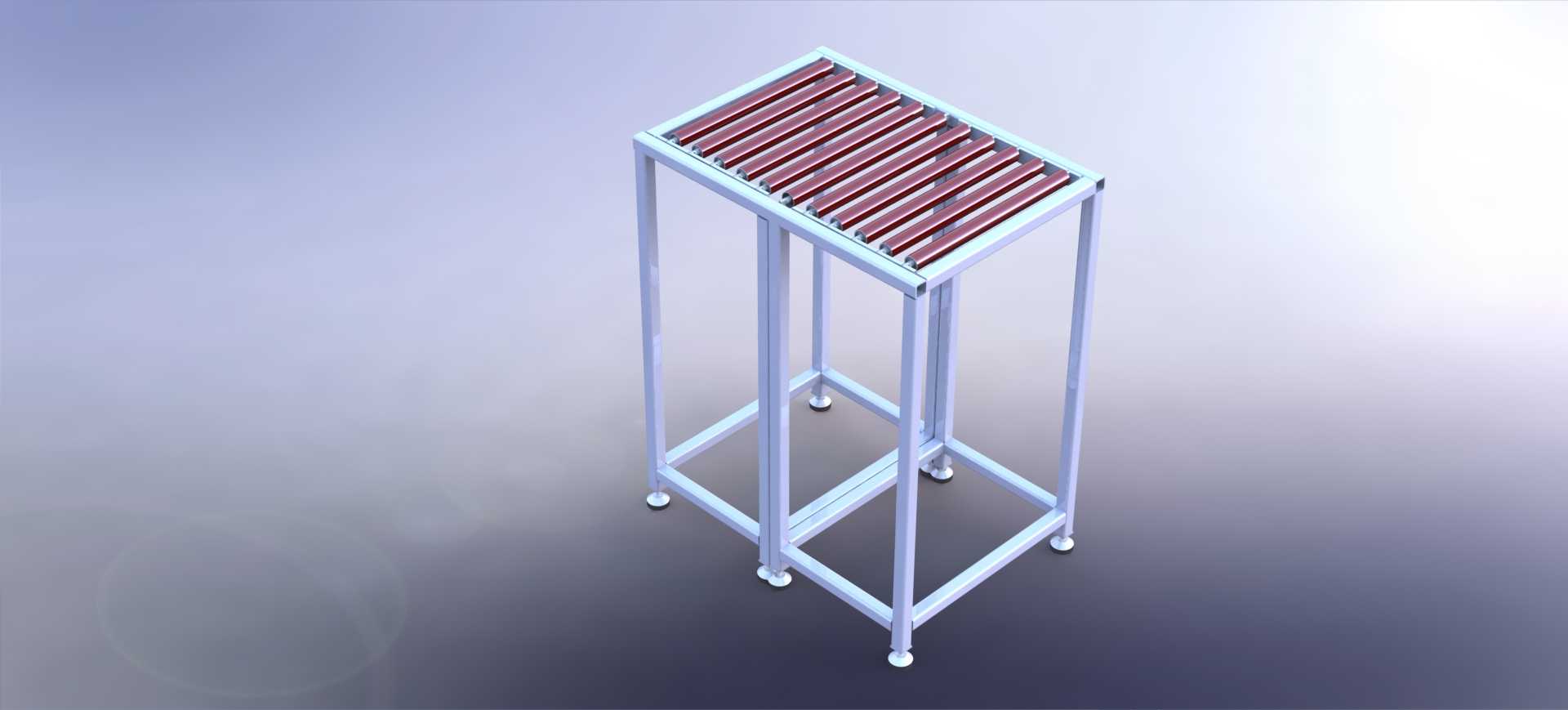

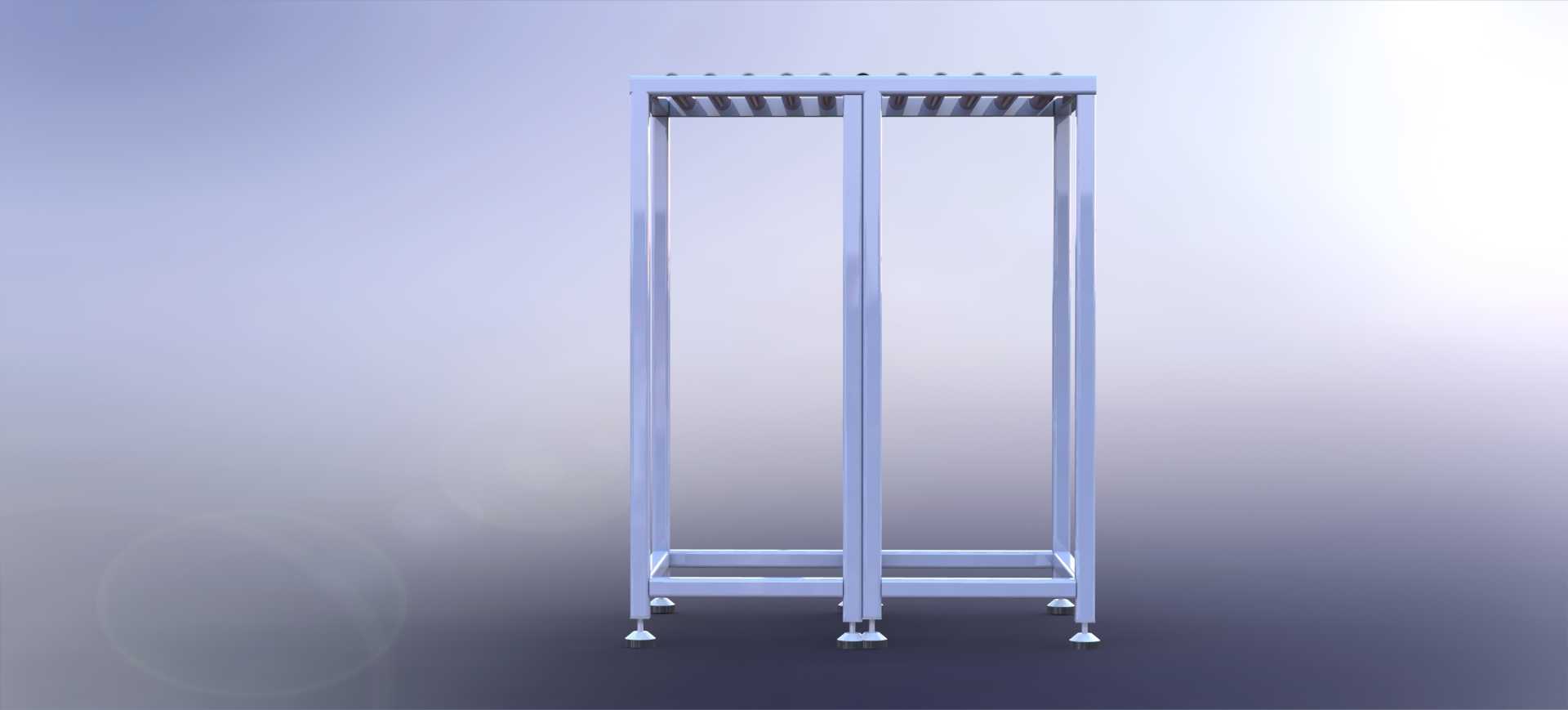

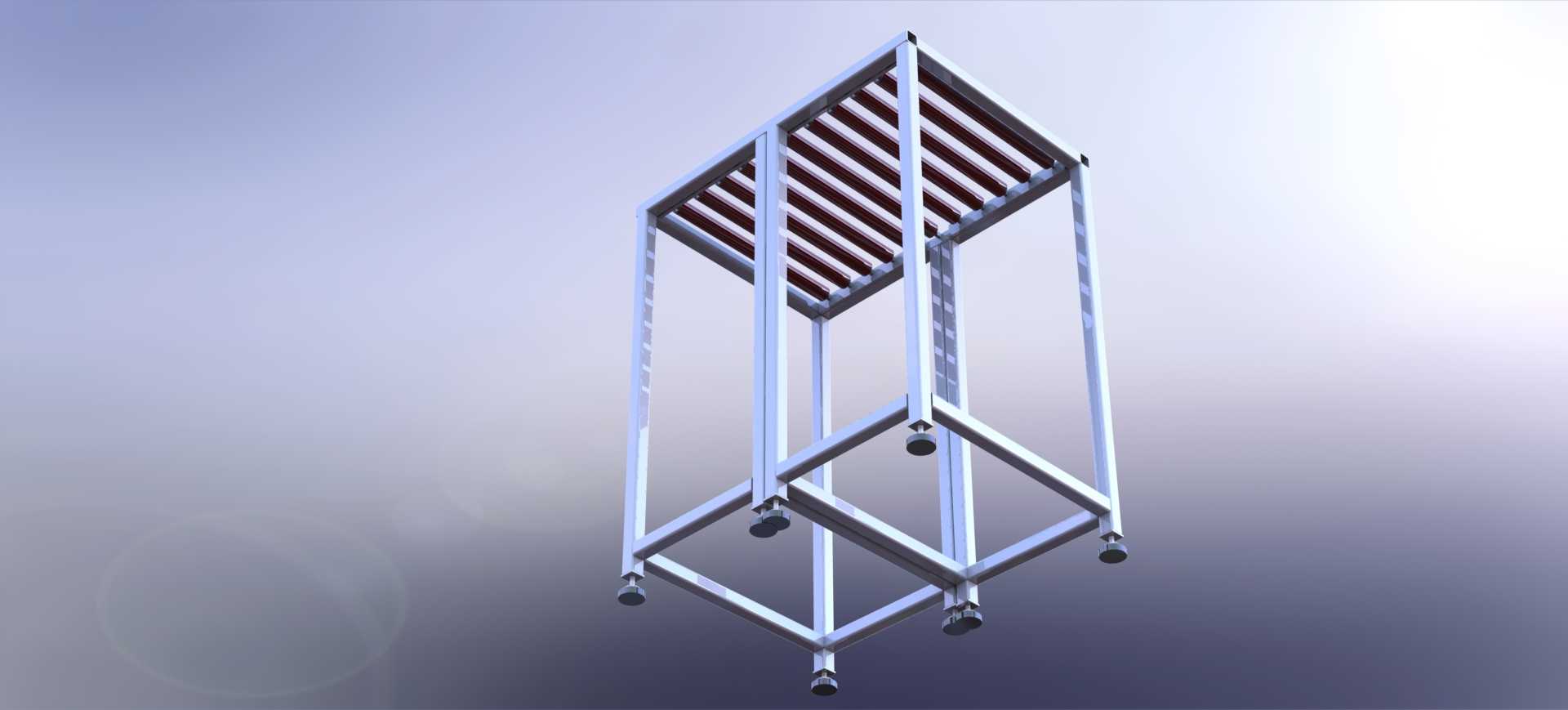

　　从结构设计逻辑来看，整个台体采用工业铝型材搭建框架，型材的槽道可以方便后期加装挡边、定位块、扫码支架等附属配件，不需要额外焊接打孔，调整工位布局时也能快速拆解重组，适配多品种小批量的柔性生产需求。台架底部配置了可调脚杯，安装时可以根据车间地面的平整度调整四个支撑点的高度，保证整个台面的水平度，避免放置在台面上的工件出现自行滑移的问题，脚杯的防滑橡胶底座也能减少设备运行时的晃动，降低工位操作的噪音。

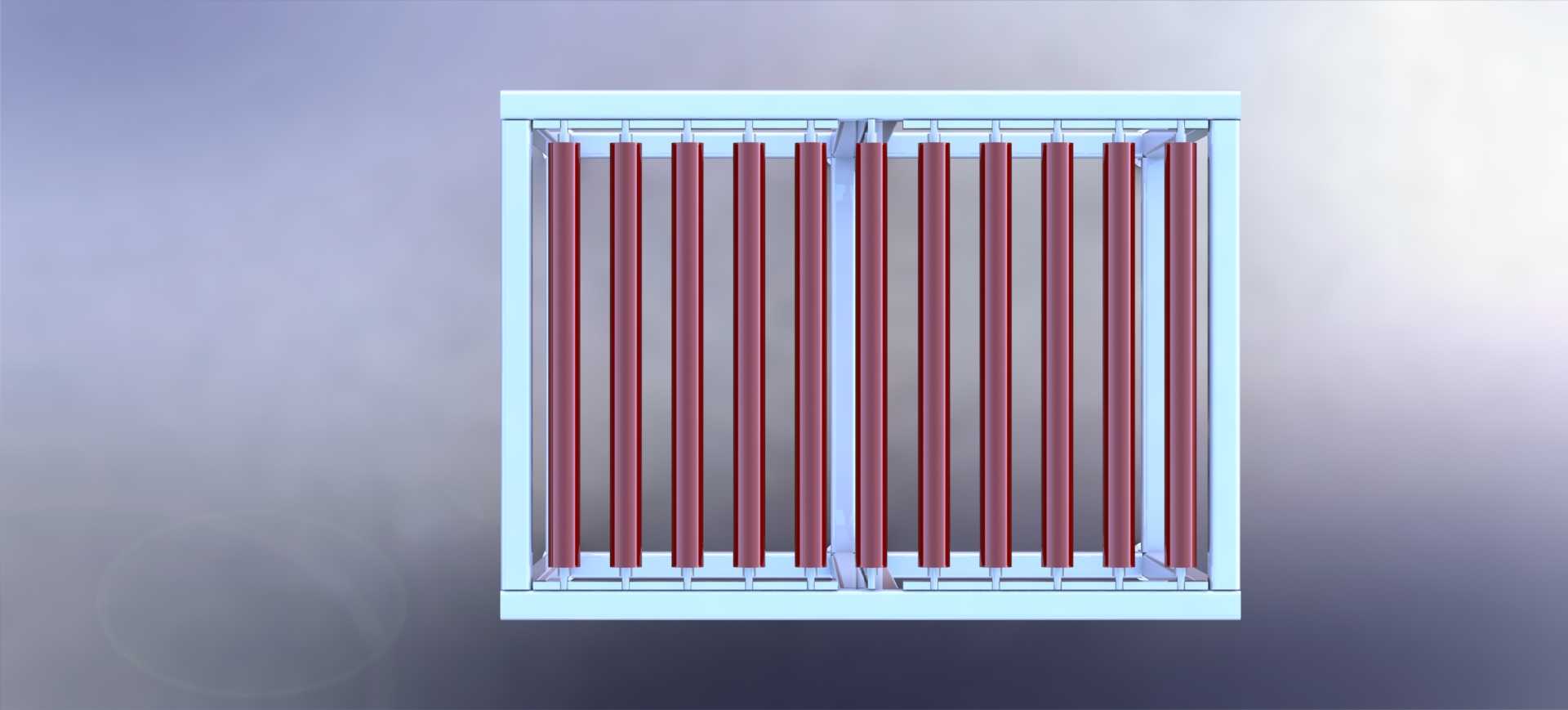

　　台面的滚筒采用平行排布的方式，滚筒间距根据常输送工件的最小底面尺寸设计，保证工件在台面上移动时不会出现卡滞、掉落的情况，滚筒的转动阻力经过调校，既不会因为阻力过大导致操作人员推送费力，也不会因为阻力过小让工件在倾斜台面出现不受控的加速滑动。如果是用于有坡度的缓存段，还可以在侧边加装阻尼制动结构，控制工件的下滑速度，避免工件之间发生碰撞磕碰，保护加工完成的零件表面质量。

　　这类输送台除了用在装配线的工位衔接处，也可以安装在仓储区的货架出料端，作为人工拣货后的暂存输送单元，不需要接通电源就能使用，对于没有预留供电接口的边角工位也能灵活布置。设计时需要注意安装边界尺寸，台体的整体高度通常匹配常用的装配作业高度，台面宽度根据输送工件的最大宽度预留100-150mm的操作余量，框架的底部支撑跨距要保证稳定性，避免操作人员推送工件时台体出现侧倾，铝型材的连接角件要选用足够强度的规格，长期承受工件载荷时不会出现连接松动的问题。

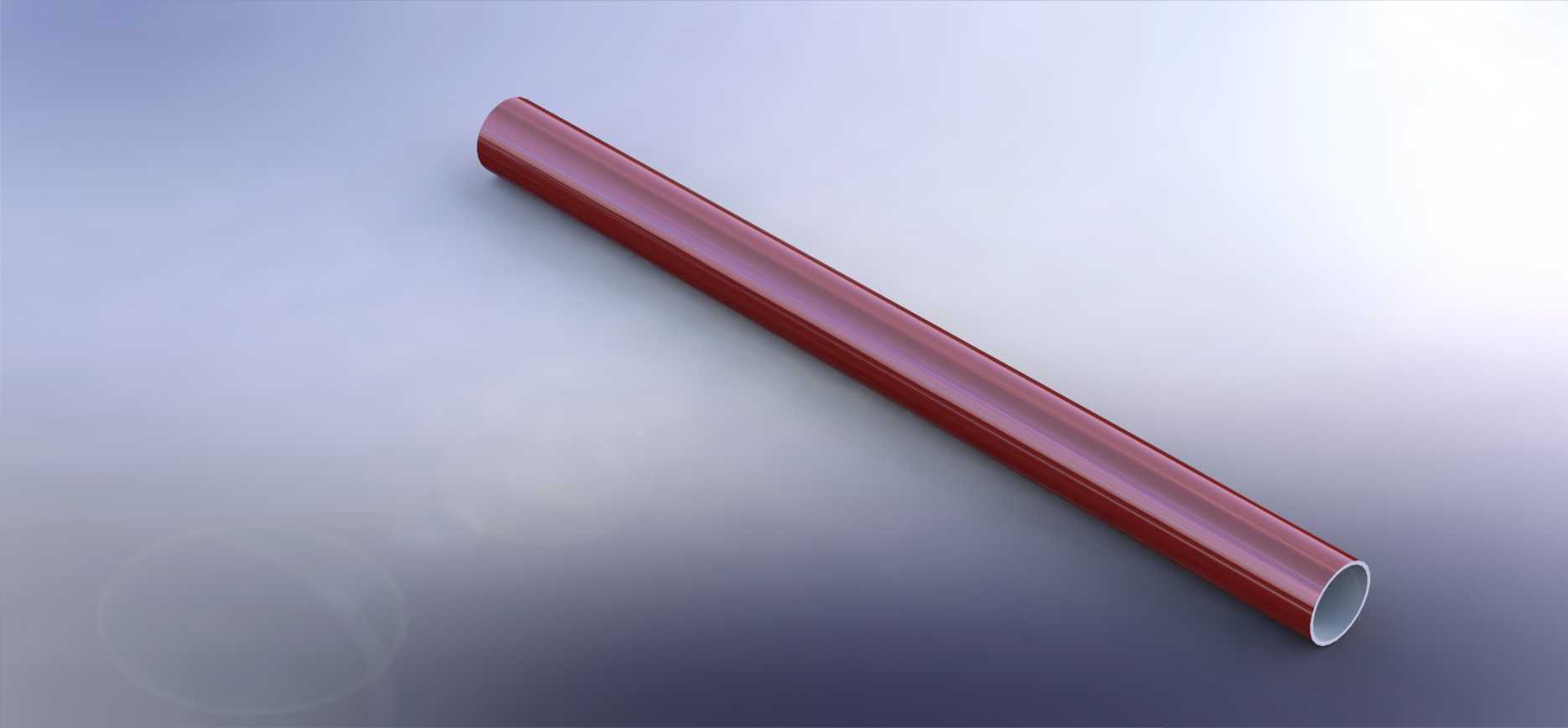

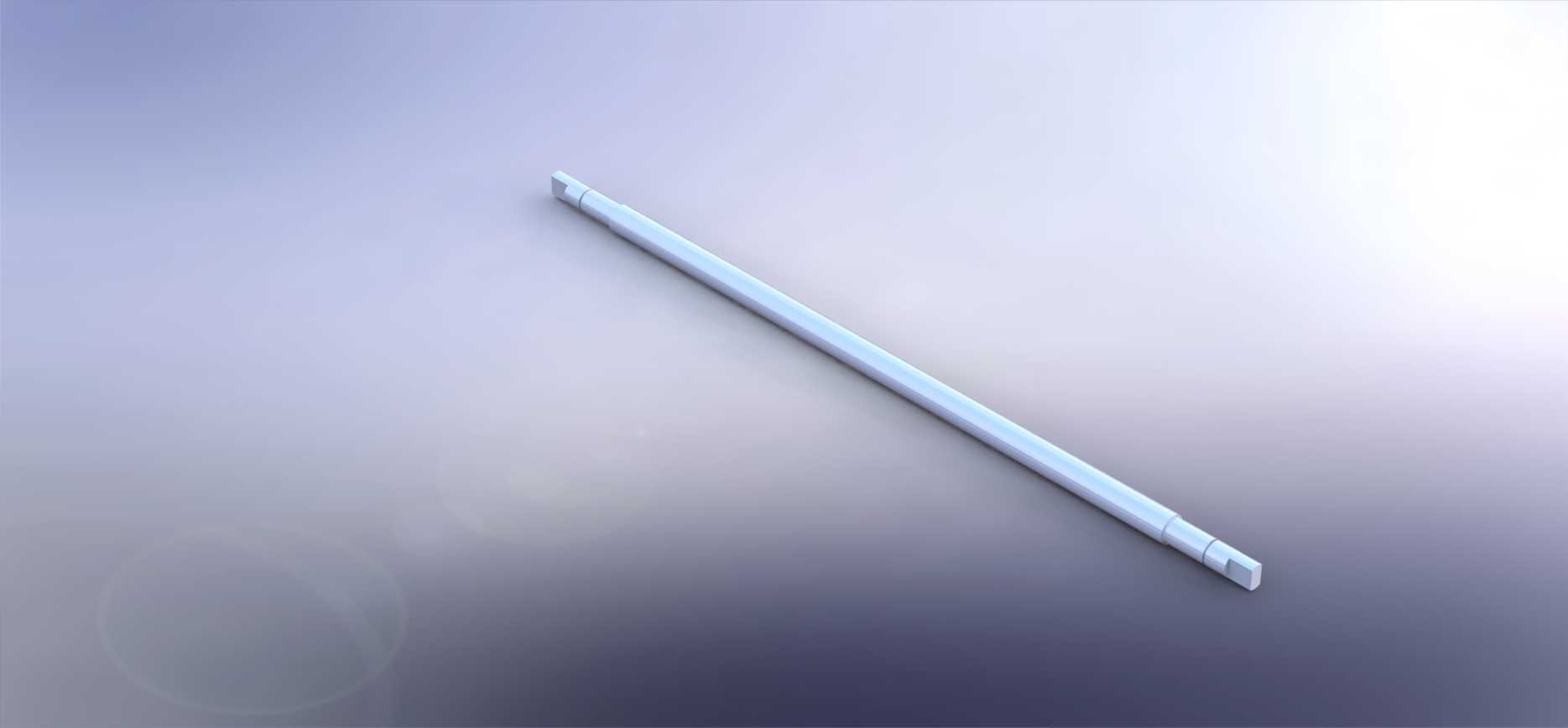

　　滚筒的材质选择也会根据输送工件的特性调整，输送普通金属零件时用镀锌钢制滚筒即可，耐磨性能好成本低；如果输送表面容易划伤的工件，可以更换包胶滚筒，减少工件表面的磕碰划伤。整个台体没有复杂的电控元件，日常只需要定期给滚筒的转轴加注润滑脂，检查脚杯的固定情况就能长期稳定运行，对于中小批量生产的车间来说，是性价比极高的线边输送配套设备。在做三维建模时，需要重点还原铝型材的连接节点、滚筒的排布间距、脚杯的调节行程，保证模型导入装配线整体布局时，能准确匹配周边设备的接口尺寸，避免现场安装时出现干涉问题。
