无动力自由滚筒输送线机架结构

　　这套辊道结构面向装配车间、工序暂存区和人工转运工位设计，核心作用是在相邻工位之间承载箱体、托盘、工装板或带平整底面的零部件。设备本身不配置驱动电机，工件依靠人工推送、重力分力或前后工位的衔接动力移动，因此结构重点不在传动链布置，而在滚筒承载、机架刚度、操作高度和安装边界的协调。

　　从使用场景看，自由滚筒线常布置在总装线旁、检验台前后、包装段入口或仓储货架之间。操作工将工件推上辊道后，可在短距离内实现暂存、排队、分流和手动对位；当线体带有倾斜角度时，工件能够沿输送方向自行滑行，此时需要在端部或工位侧设置阻挡、制动或间隔释放机构，避免工件连续冲撞。该结构尤其适合节拍不完全固定、工件需要人工调整方向、装配过程中频繁取放的生产环境。

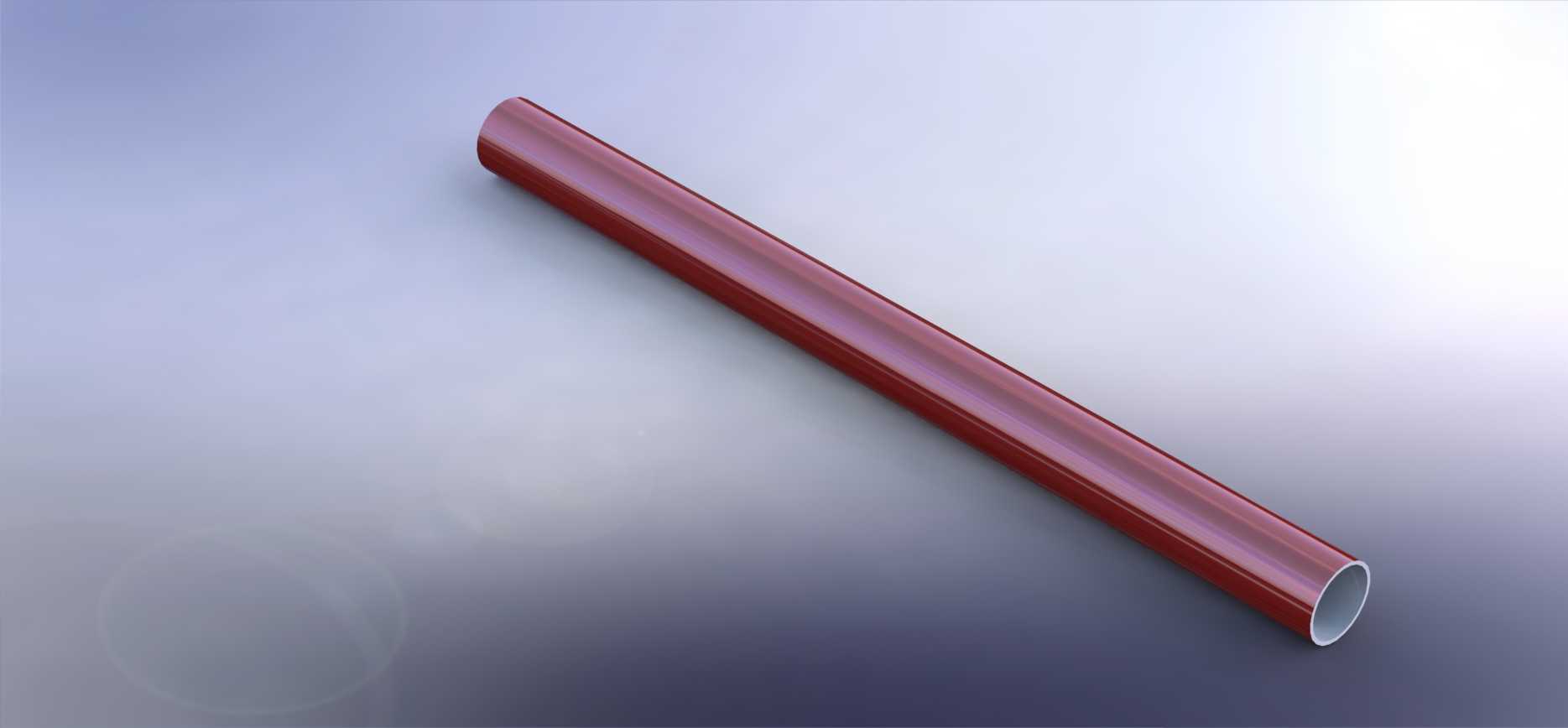

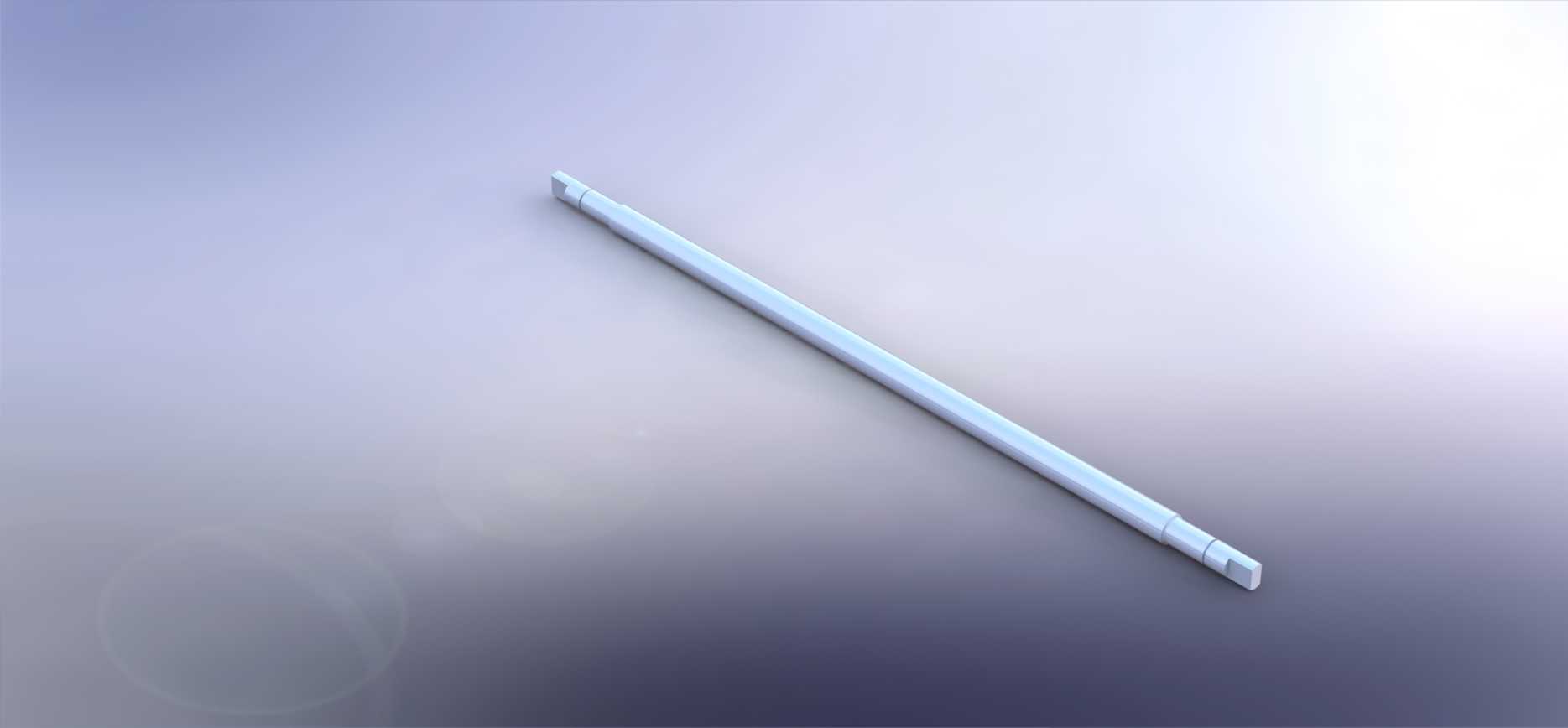

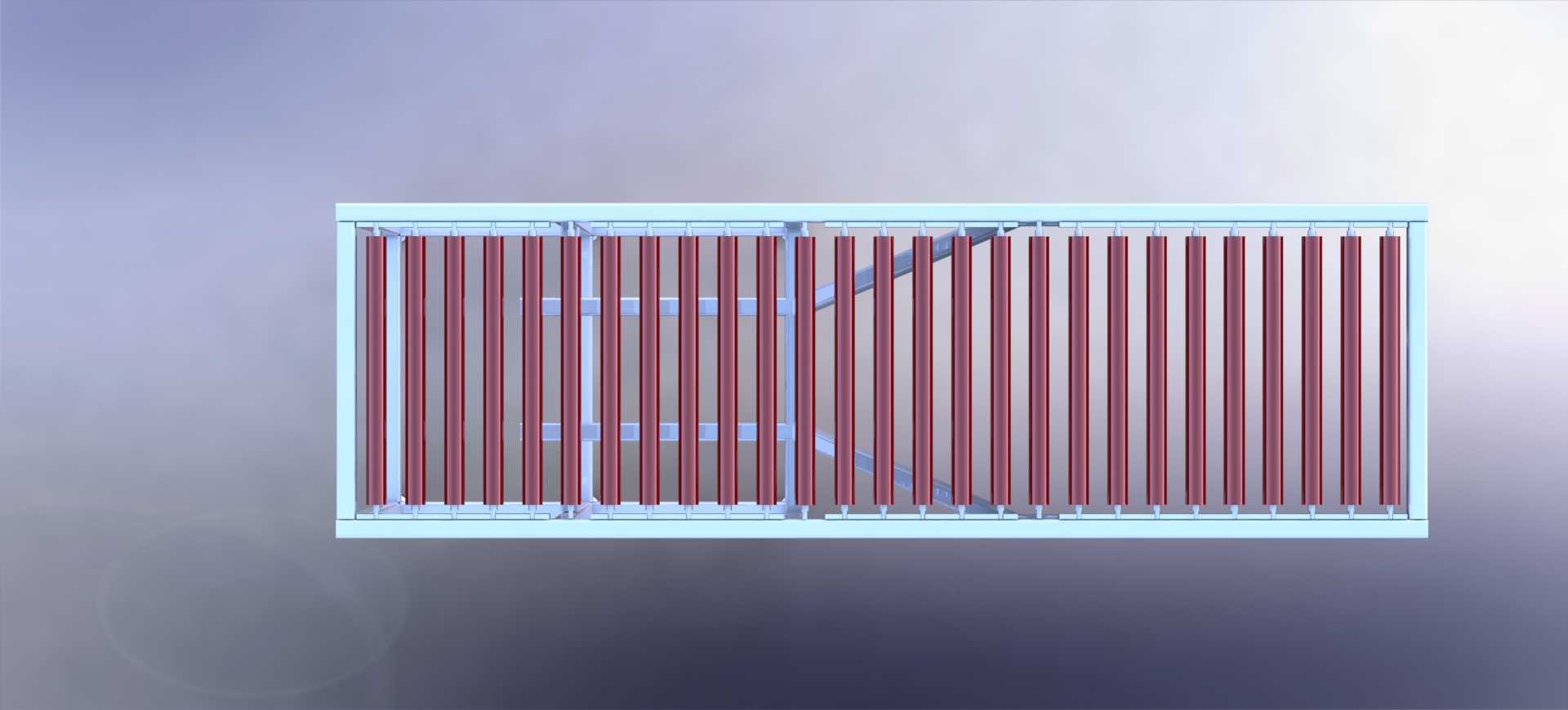

　　辊道部分由多根平行滚筒组成，滚筒间距需要根据工件最小支撑长度确定。工程上通常要求被输送物在任意位置至少同时接触三根滚筒，防止小件卡在辊间或薄板产生明显下垂。滚筒端部通过轴承座或轴端固定件安装在两侧梁上，侧梁既承担滚筒支座功能，也构成输送面的纵向主梁。模型中滚筒排列密集，适合承载底面较规则的中型工件；若用于软包装、布袋或小零件，则应缩小辊距、增加过渡板或改用双排链轮驱动段。

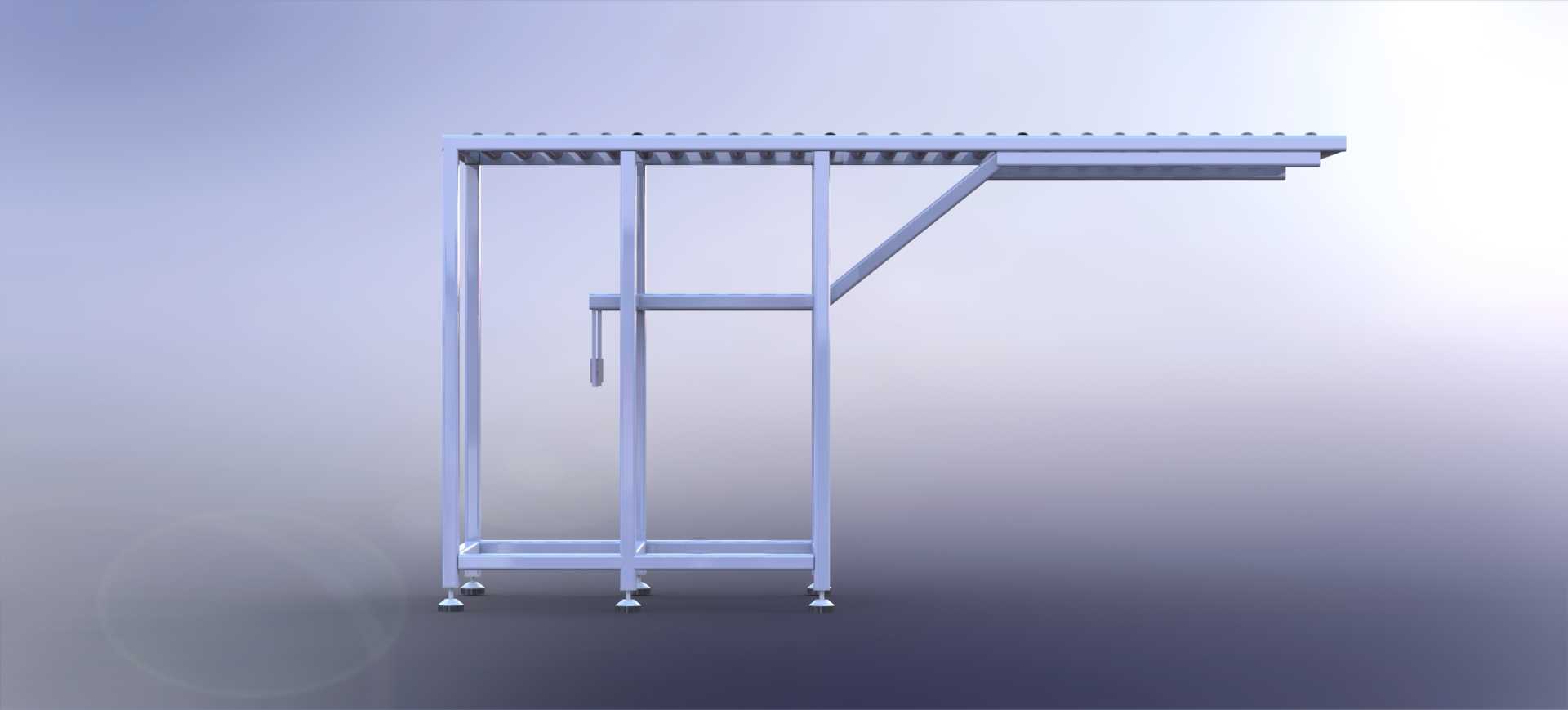

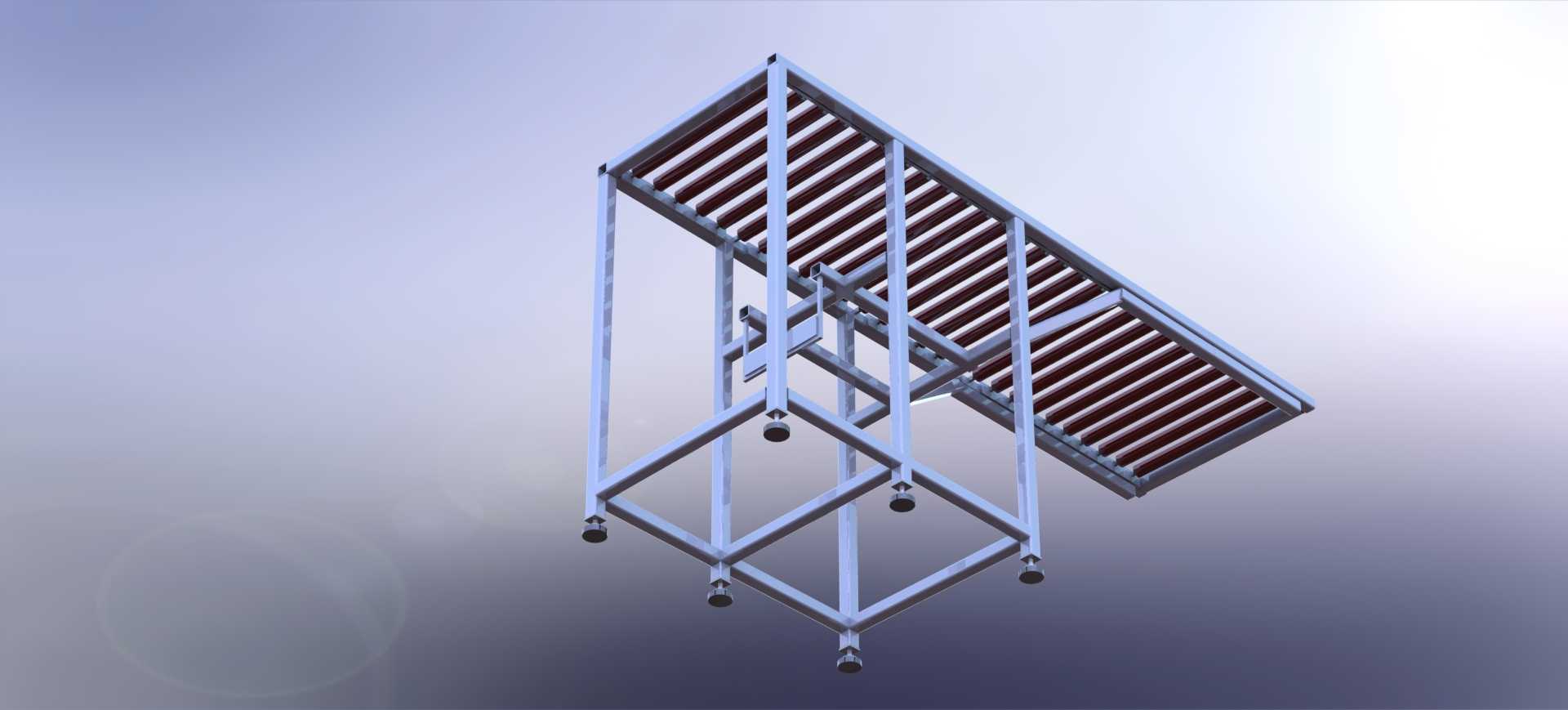

　　机架采用方管或矩形管焊接、螺栓连接组合形式，四条立柱将输送面抬升到人工操作高度，底部设置脚盘或可调支脚，用于补偿地面不平并控制整机水平。立柱之间布置横撑和斜撑，形成稳定的框架结构；尤其在输送段较长、机架较高或线体倾斜时，侧向斜撑不能省略，否则人工推送工件时架体容易出现横向摆动。支脚位置应避开车间通道、地坑边缘和叉车转弯区域，安装时先固定两端支脚，再校核输送面直线度和水平度。

　　设计思路上，这类无动力辊道不需要预留电机、减速机、链条张紧和电气控制空间，但必须认真处理输送高度、滚筒承载能力和工件通过宽度。两侧梁之间的净宽应比工件最大宽度留出适当余量，过窄会导致工件卡滞，过宽则可能使托盘偏载后斜向运行。输送面高度通常与作业台、装配夹具或相邻动力线保持一致，使工件能够横向平移或直线衔接。若线体末端对接工作台，应考虑端部滚筒到工作台面的间隙，避免小底面积工件跌落。

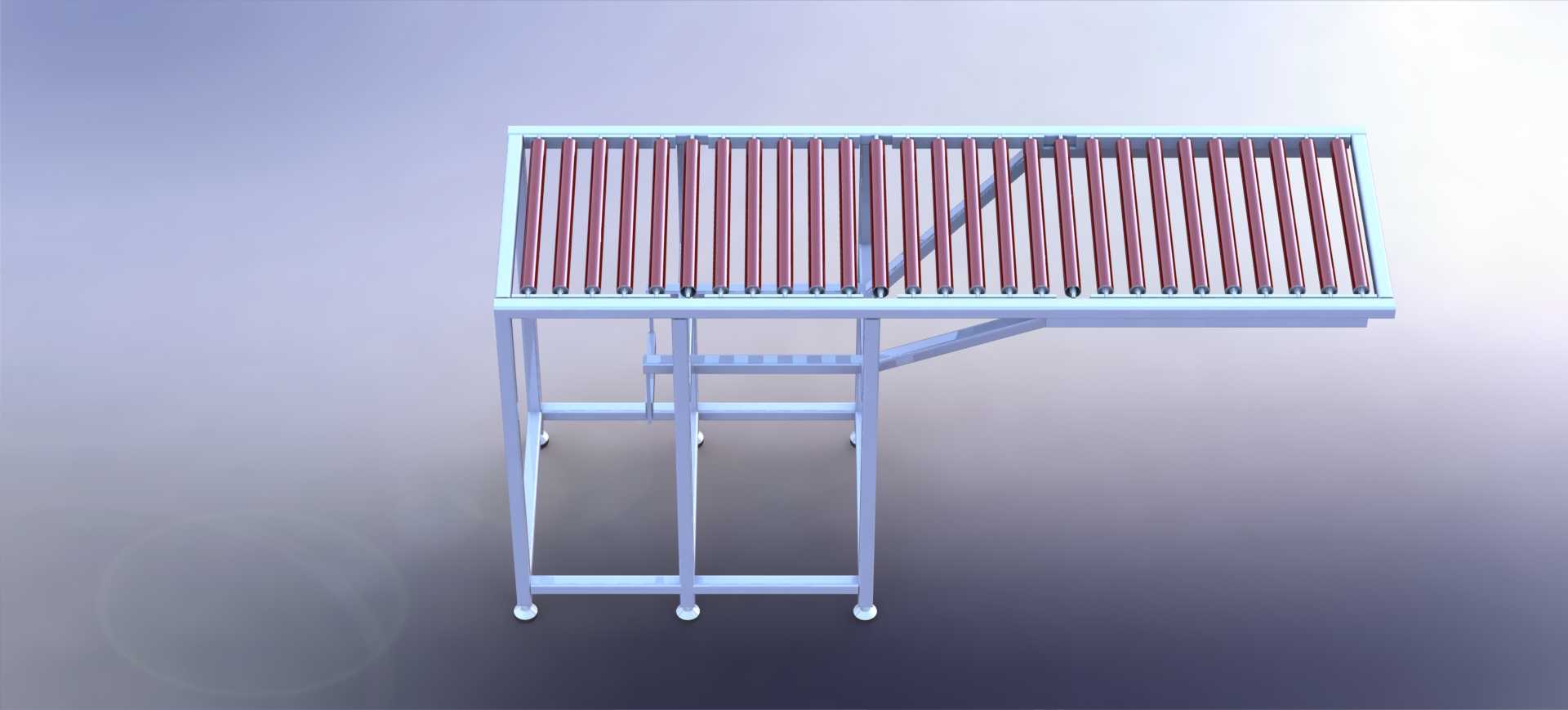

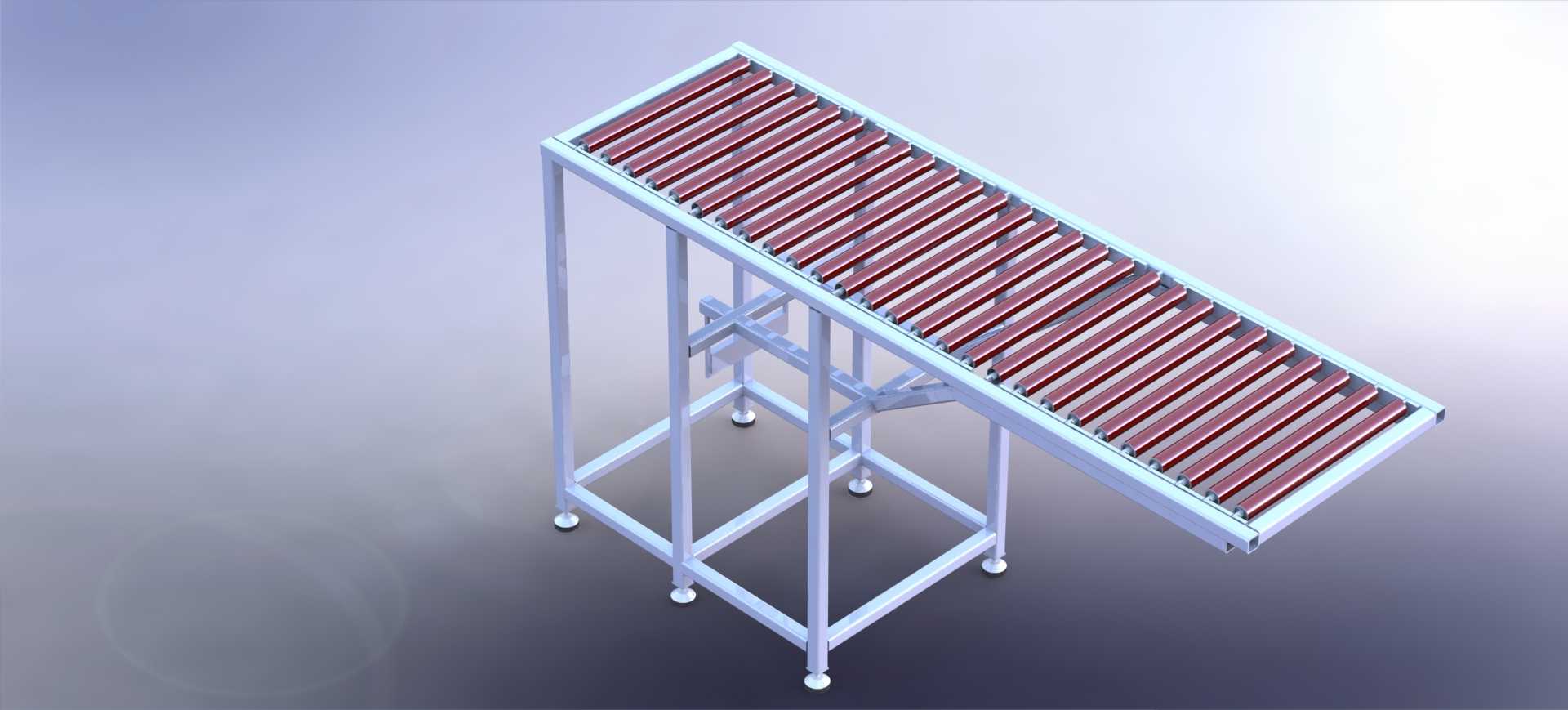

　　外形布置上，模型呈现为长条形输送段，支撑框架位于线体下方，整体占地边界由输送长度、侧梁外宽、支脚外扩尺寸和维护空间共同决定。安装时除设备投影面积外，两侧还需预留人工推送、检修滚筒和清理卡料的空间；线体端部不宜紧贴墙壁，以便更换滚筒、调整支脚和排查异常。对于倾斜使用工况，倾角需结合工件重量、底面摩擦系数和滚筒转动阻力综合确定，角度过小不能自滑，角度过大则速度难以控制，应配合阻尼滚筒、挡停器或防越位结构使用。

　　三维建模时，可将滚筒、侧梁、立柱、横撑、斜撑和可调脚盘分组件建立，便于后续按实际线长阵列滚筒、调整支撑腿间距和替换端部连接件。滚筒同轴度、侧梁安装孔位和支脚调节范围是建模校核重点；侧梁开孔过密会削弱抗弯截面，支撑跨距过大则会造成输送面中部下沉。实际选型时还应结合单件重量、动态冲击、输送频率和环境清洁条件确定管材规格、滚筒直径及轴承形式，使线体在人工推送工况下保持轻便、稳定和耐久。
