单缸四冲程汽油机曲柄连杆配气结构

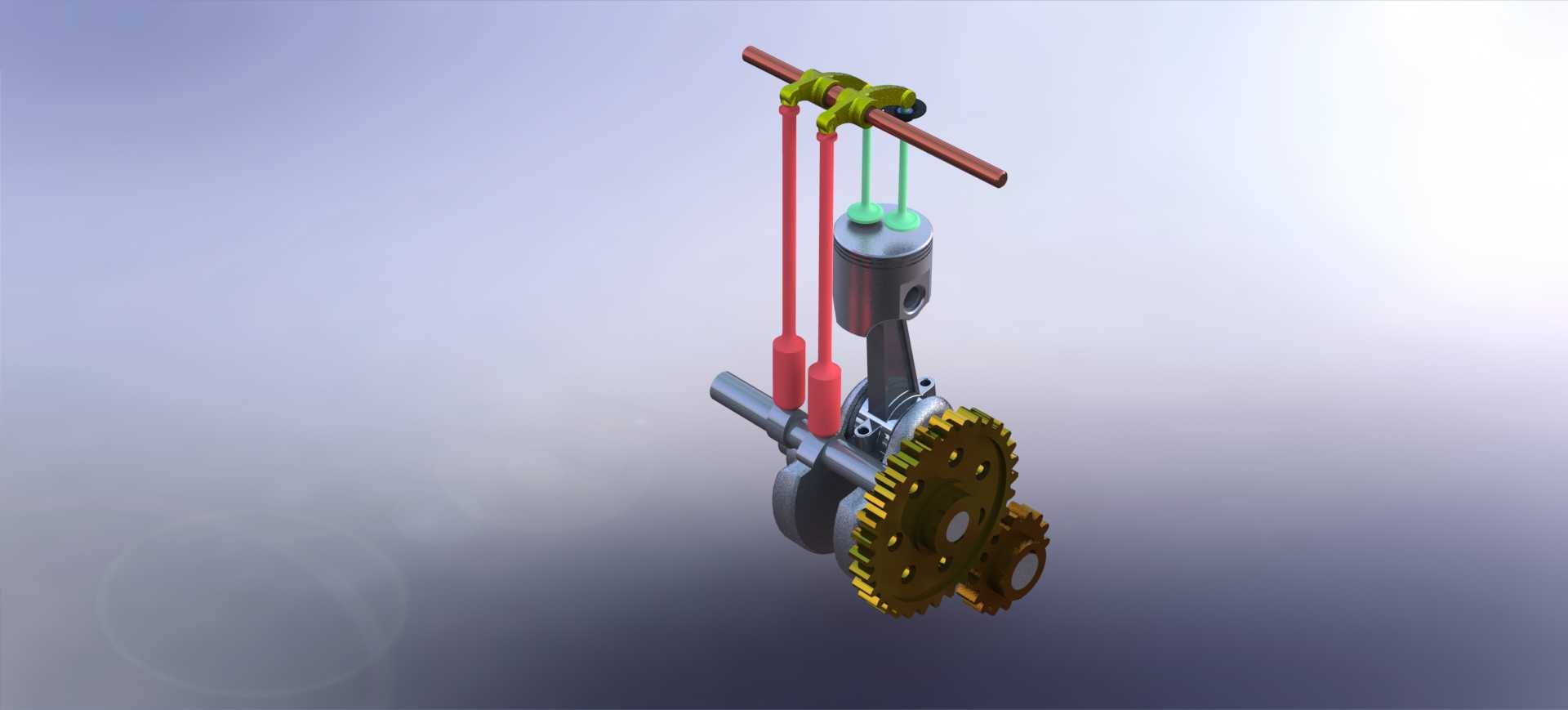

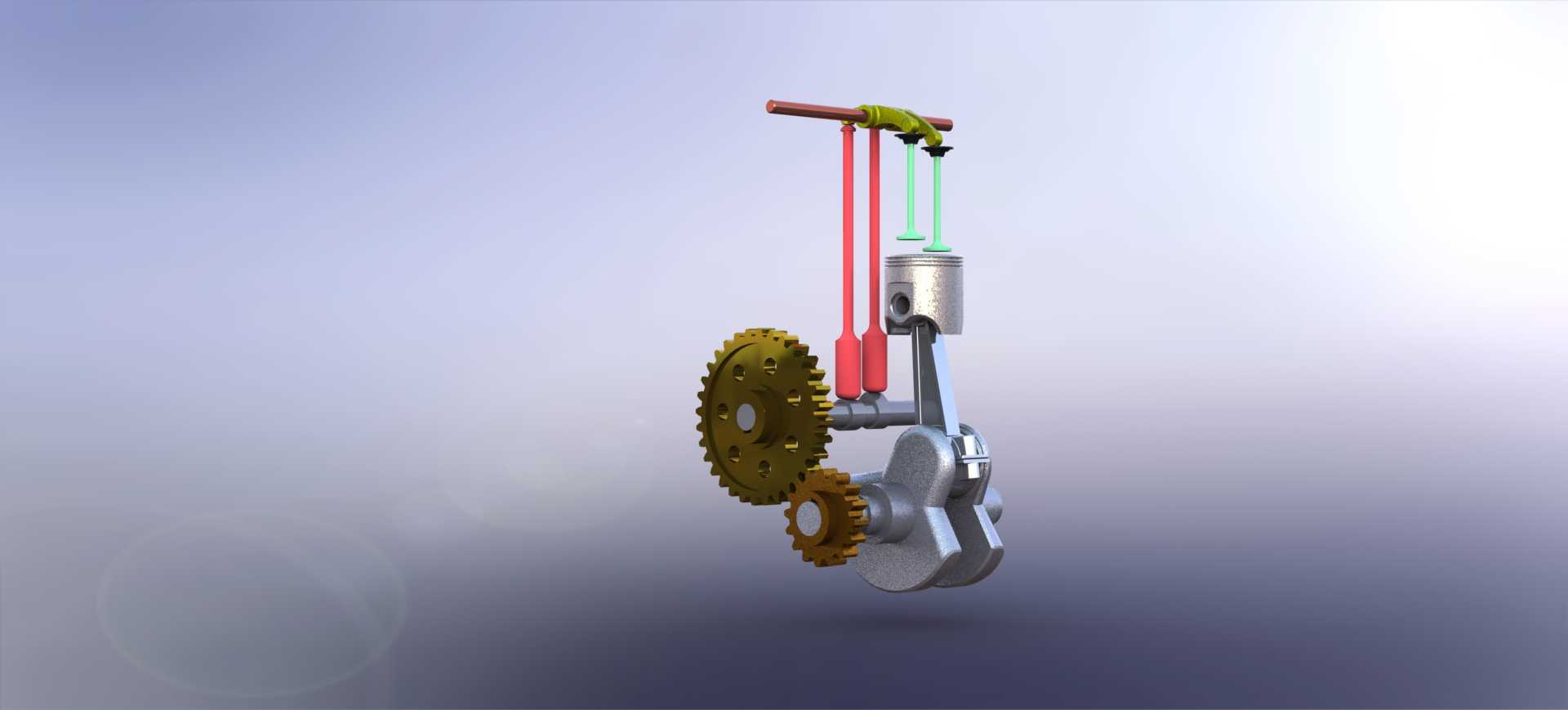

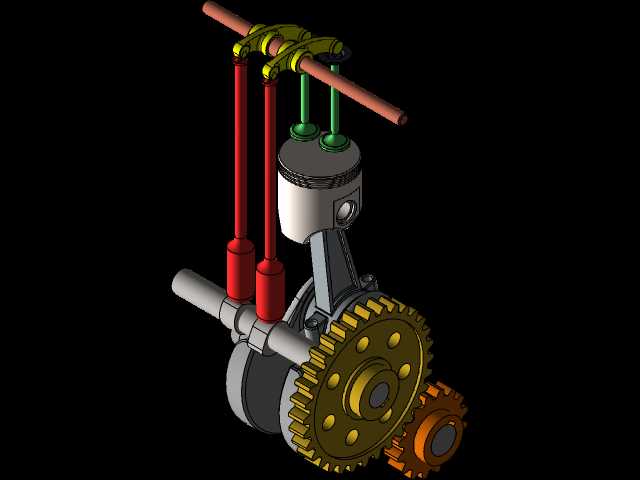

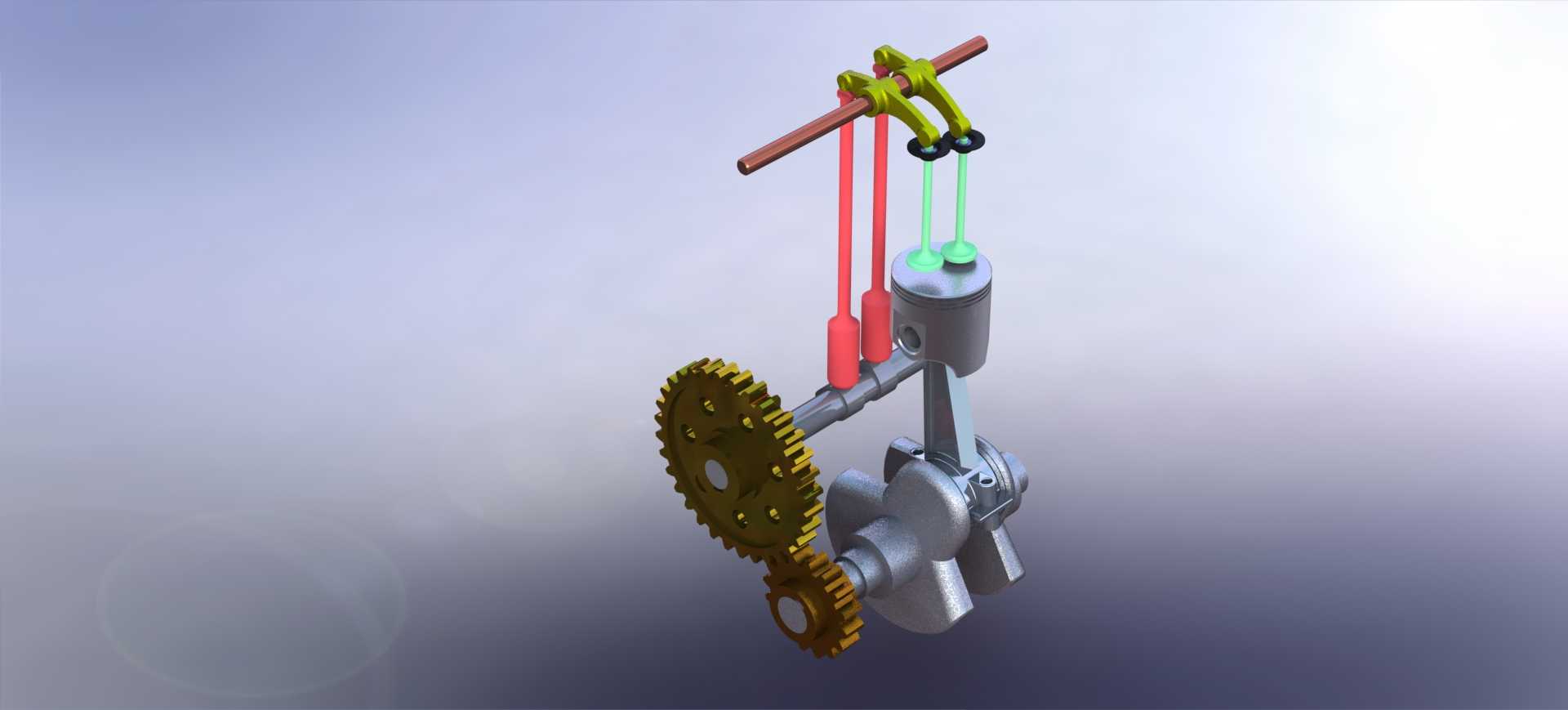

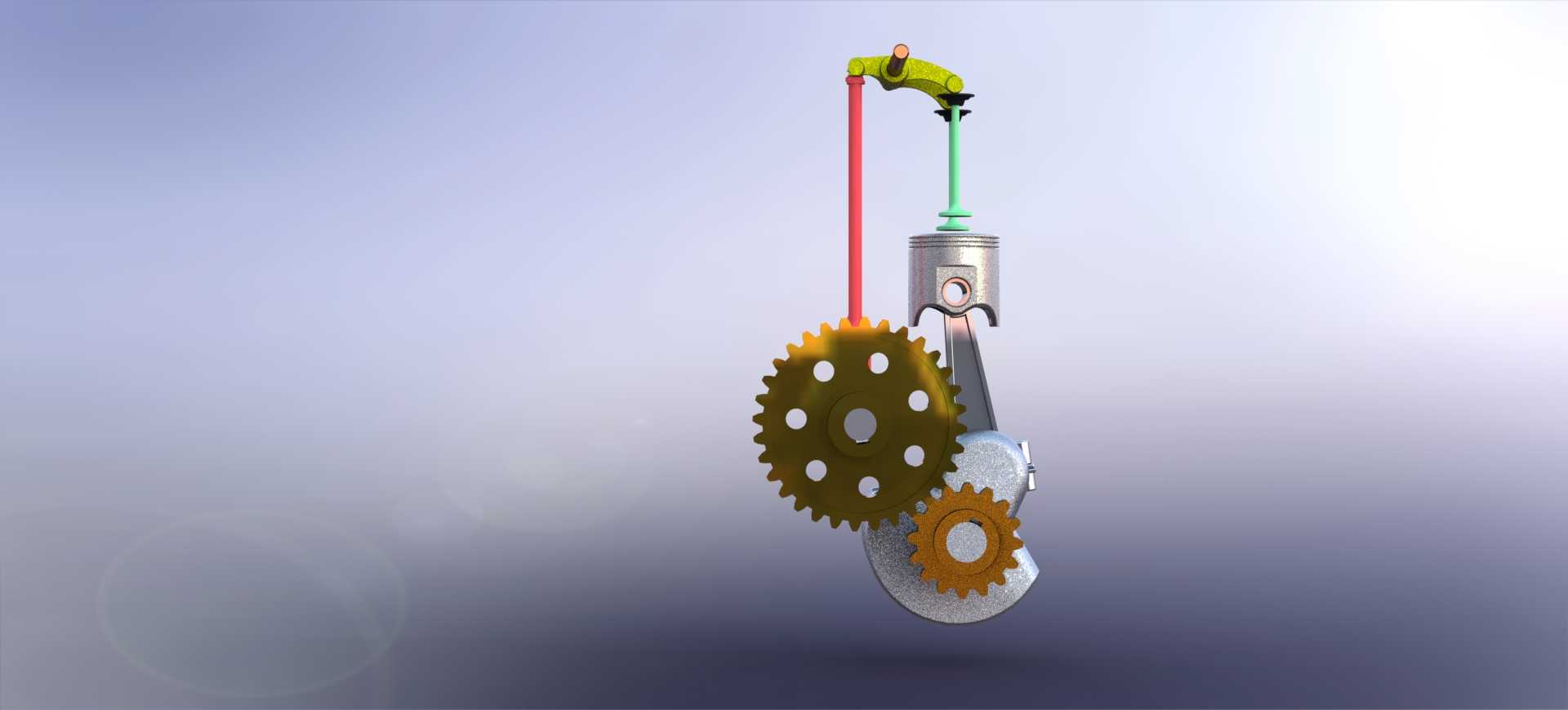

　　这套单缸动力结构的三维建模，完整还原了小排量四冲程汽油机的核心传动与配气逻辑，日常多应用在小型通用动力场景——从园林作业的割灌机、微耕机，到短途代步的轻便摩托、小型应急发电机组，这类结构凭借结构紧凑、维护门槛低的特点，一直是小功率动力输出场景的主流选择。整套结构的核心功能逻辑，是通过曲柄连杆机构完成活塞往复直线运动到曲轴旋转运动的转换，匹配顶置配气组件精准控制进排气时序，再通过啮合齿轮组完成动力的定向输出，同时附带的飞轮结构利用自身转动惯量抵消四冲程循环里的做功间隔振动，让动力输出更平顺。

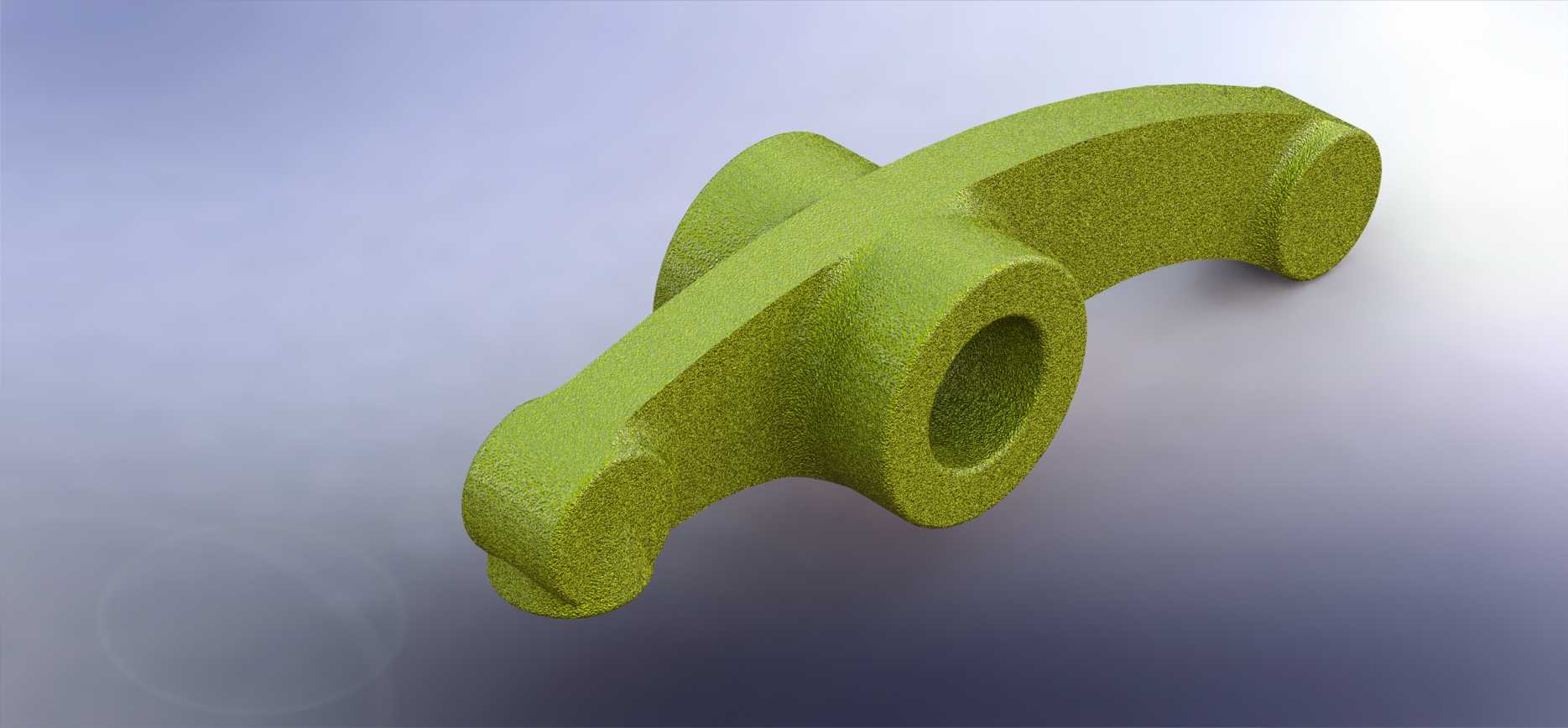

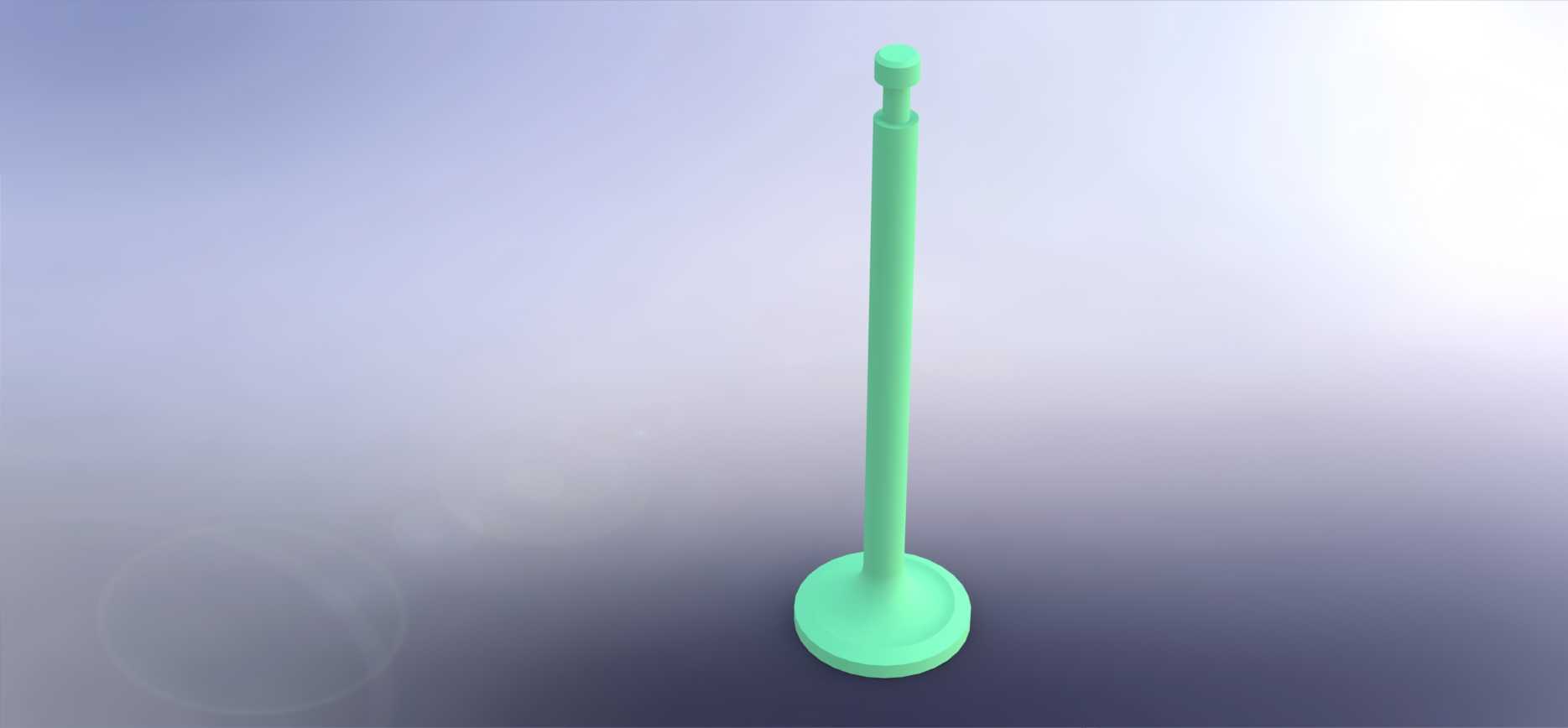

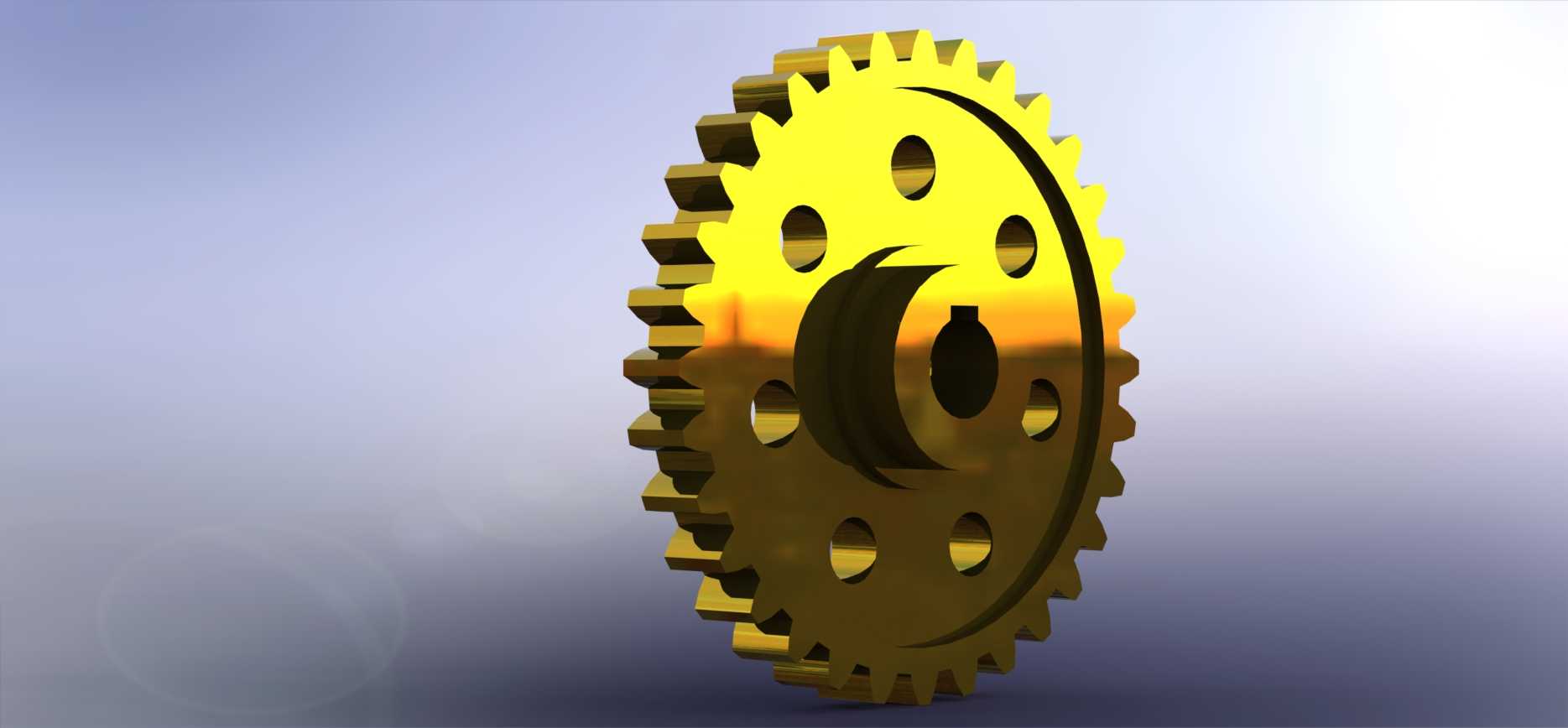

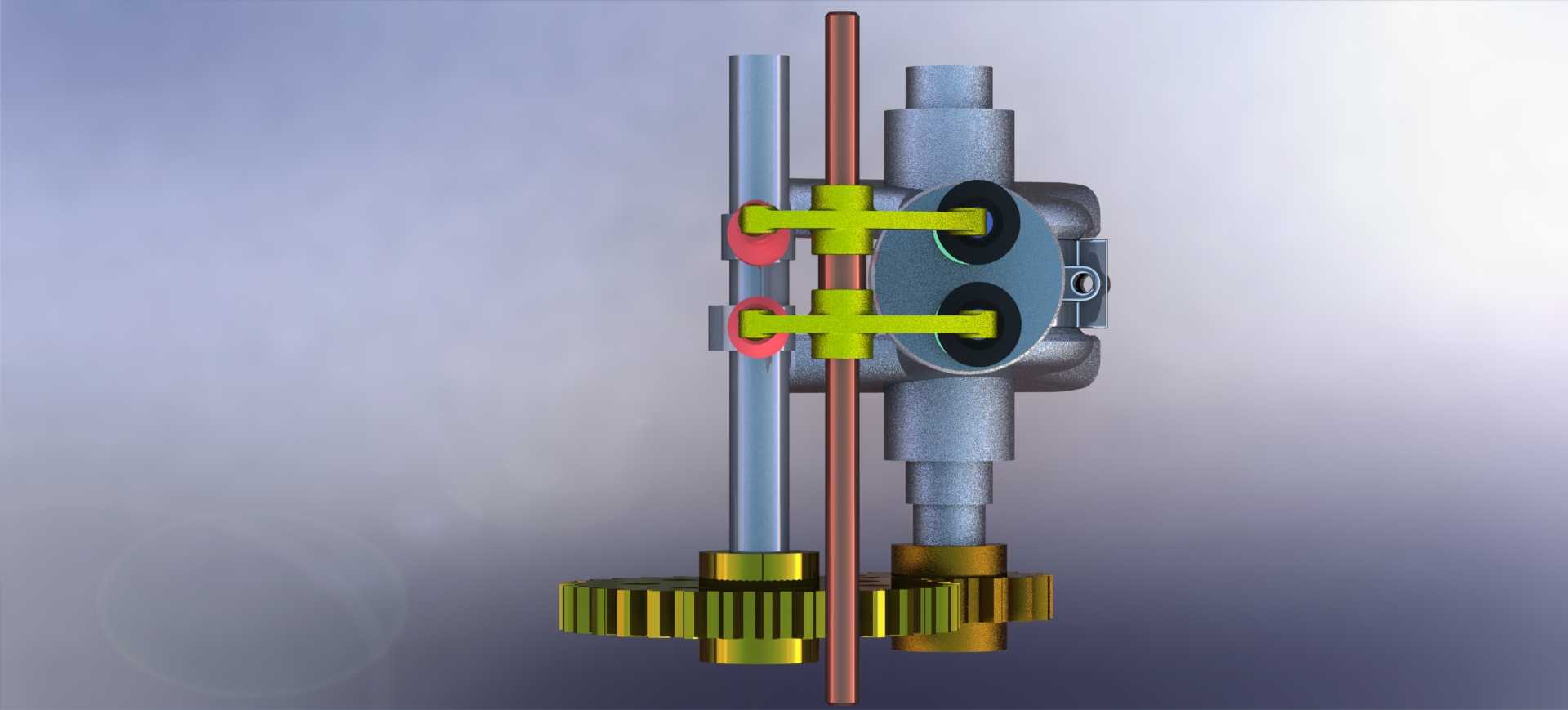

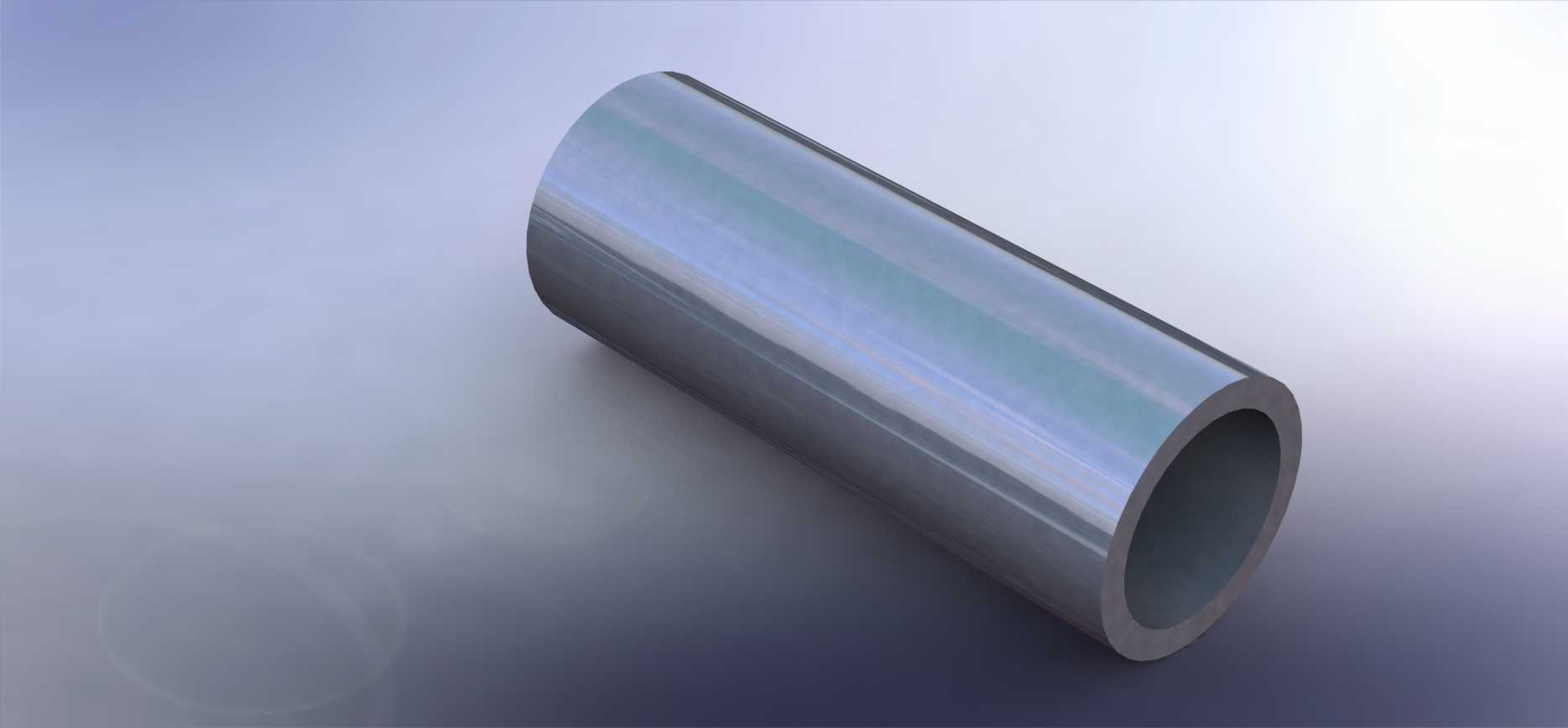

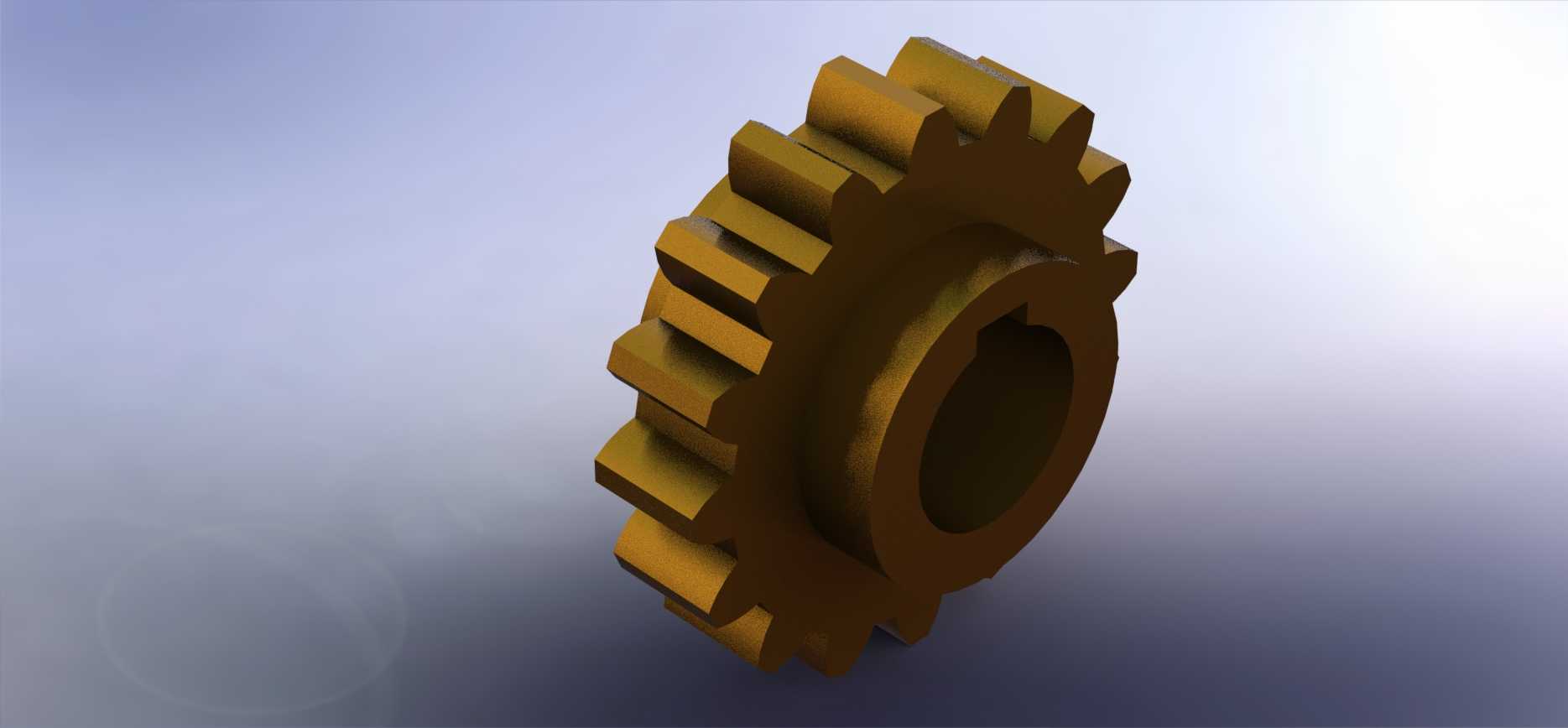

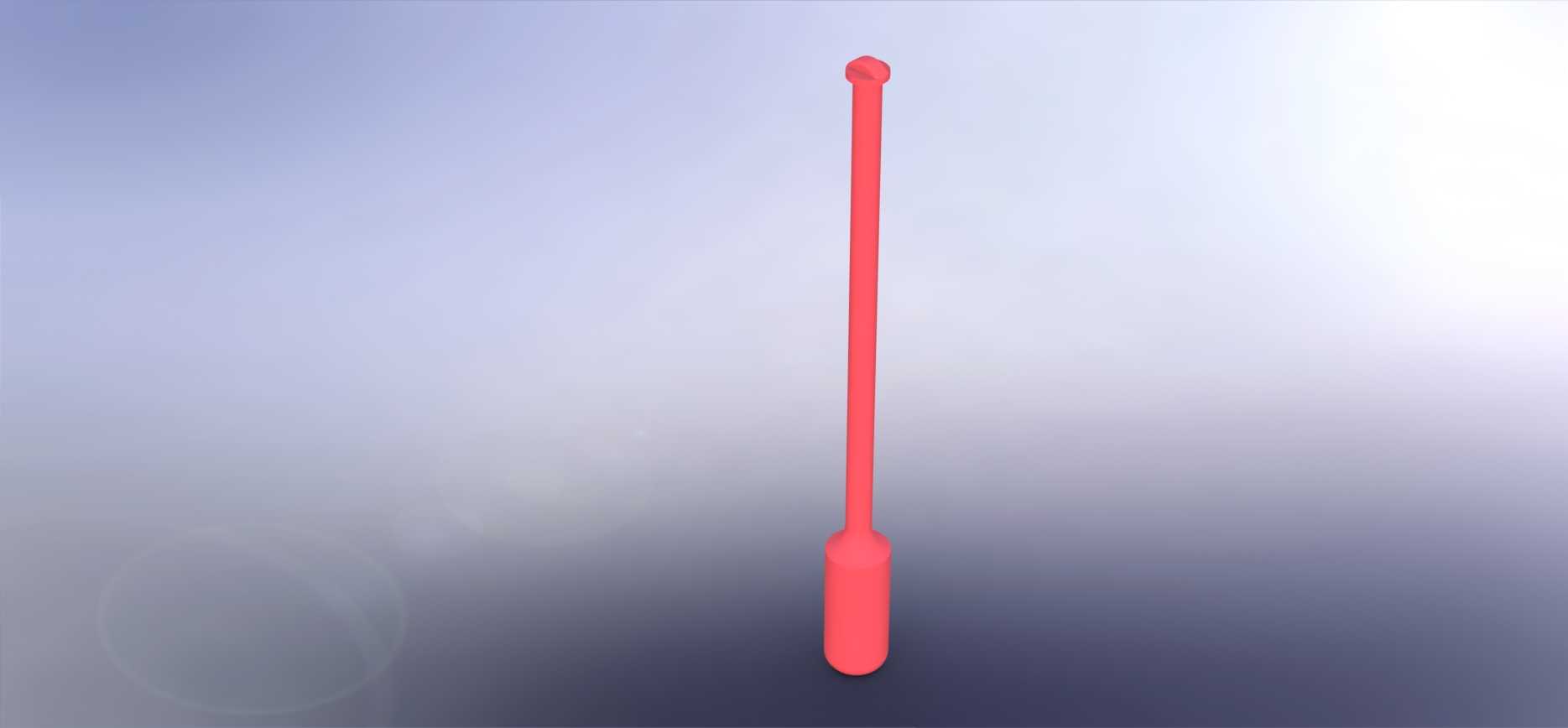

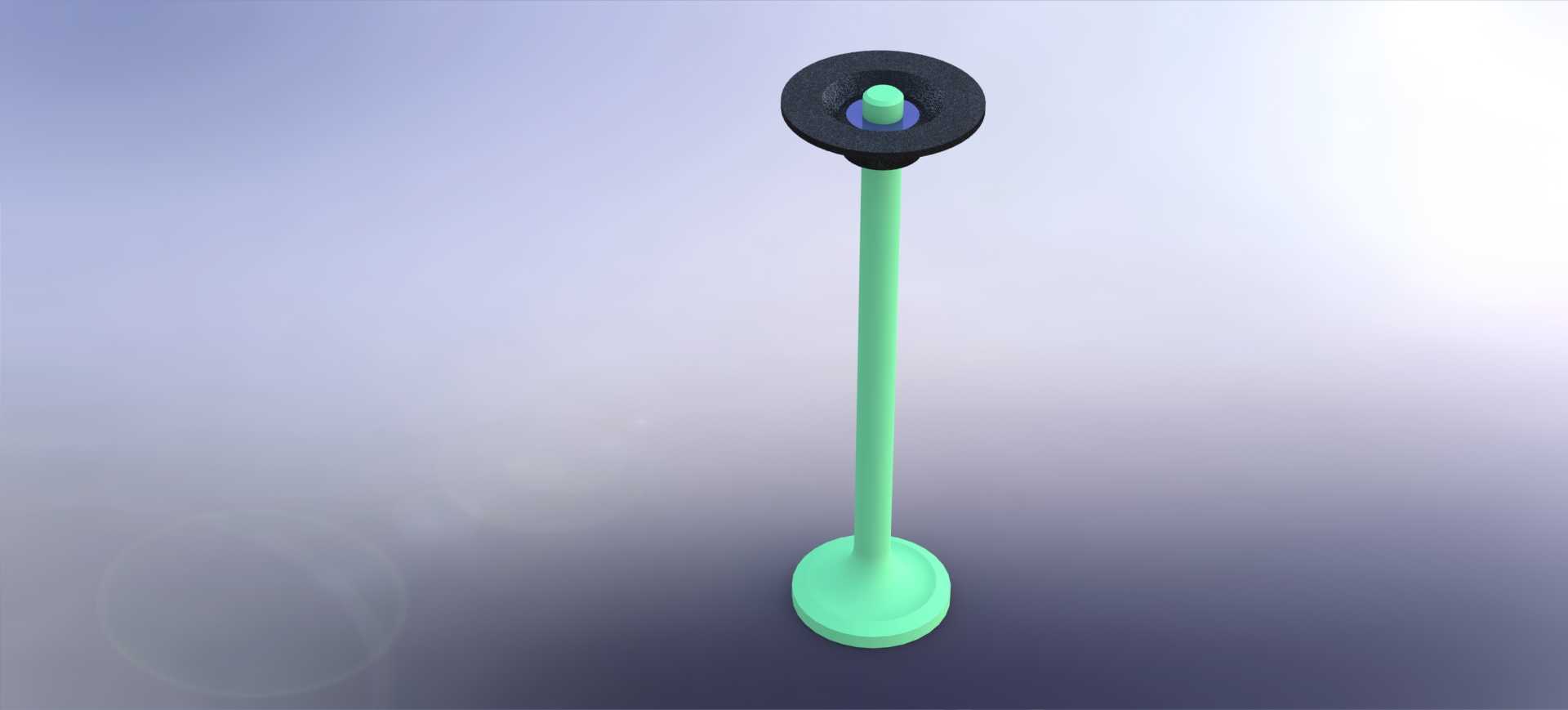

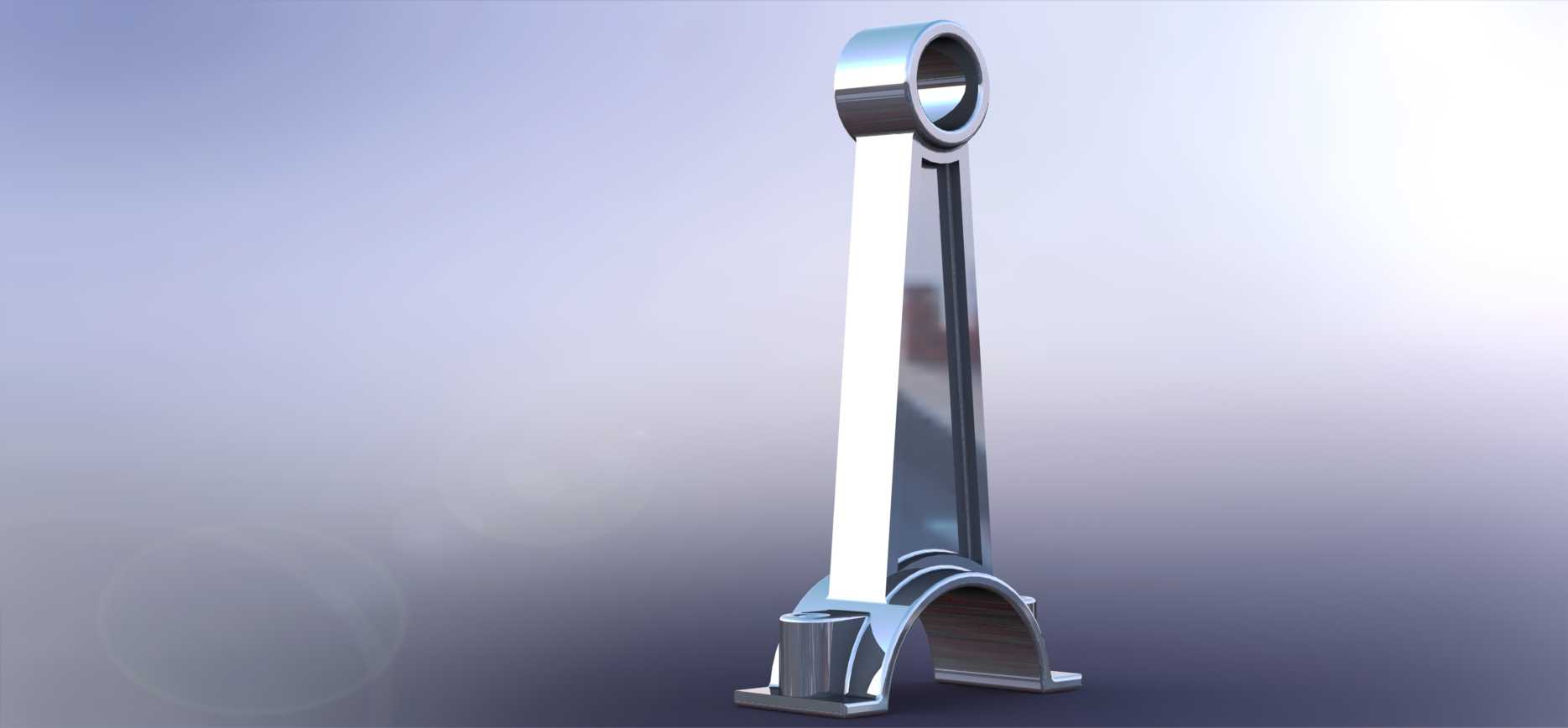

　　建模过程中首先要捋清各部件的运动干涉边界：活塞在气缸套内的往复行程需要和曲轴的回转半径严格匹配，连杆小头和活塞销的配合、连杆大头和曲轴曲柄销的配合都预留了合理的转动间隙，避免运动过程中出现卡滞。配气侧的挺柱、推杆、摇臂组件的传动比需要和凸轮轴的升程曲线对应，保证进气门、排气门的开闭时机和活塞的上下止点位置精准同步，不会出现气门碰撞活塞顶的故障。传动侧的两个啮合齿轮，大齿轮集成在曲轴输出端，小齿轮作为动力输出端匹配后续负载，建模时严格按照渐开线齿轮的啮合参数设置齿形、模数和中心距，保证传动过程中齿面接触均匀，不会出现偏磨或者传动卡顿的问题。

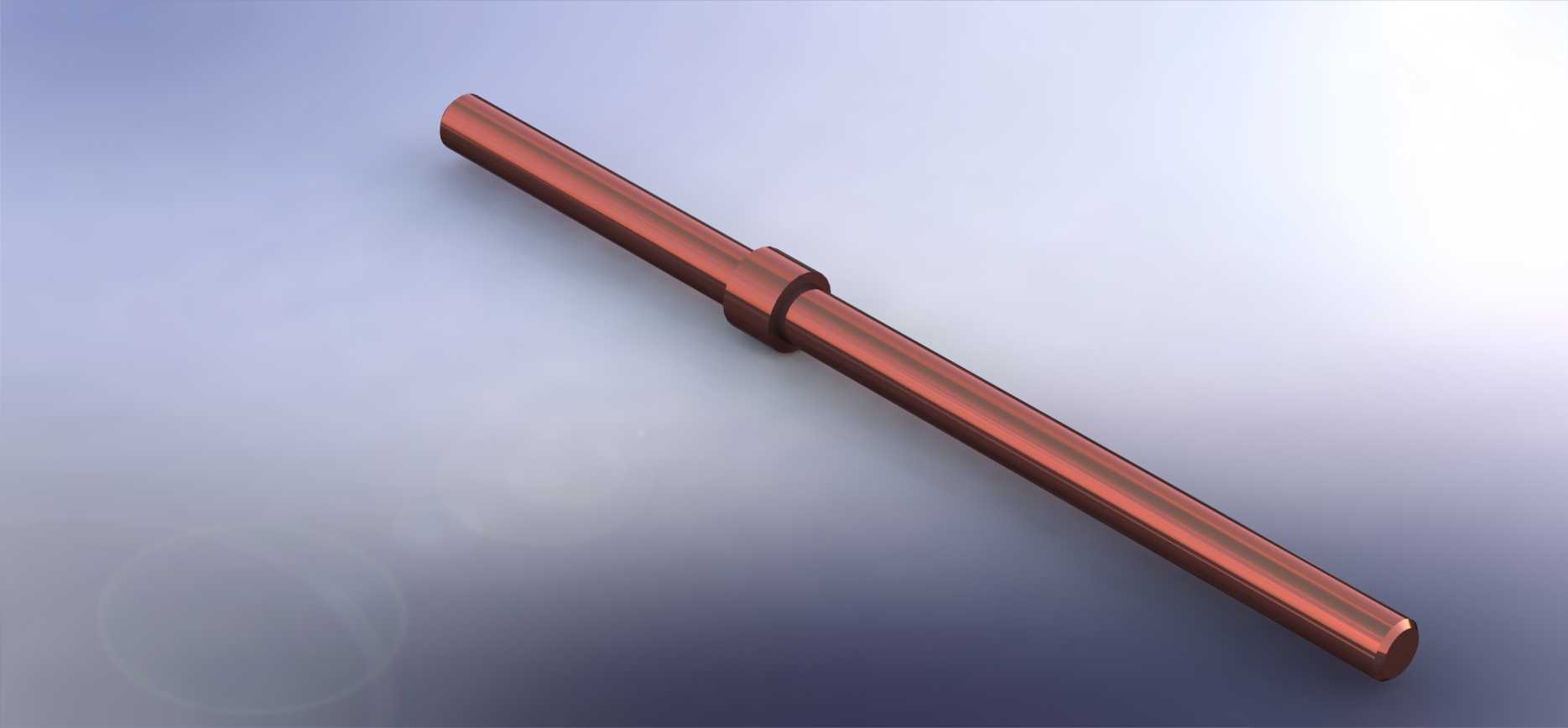

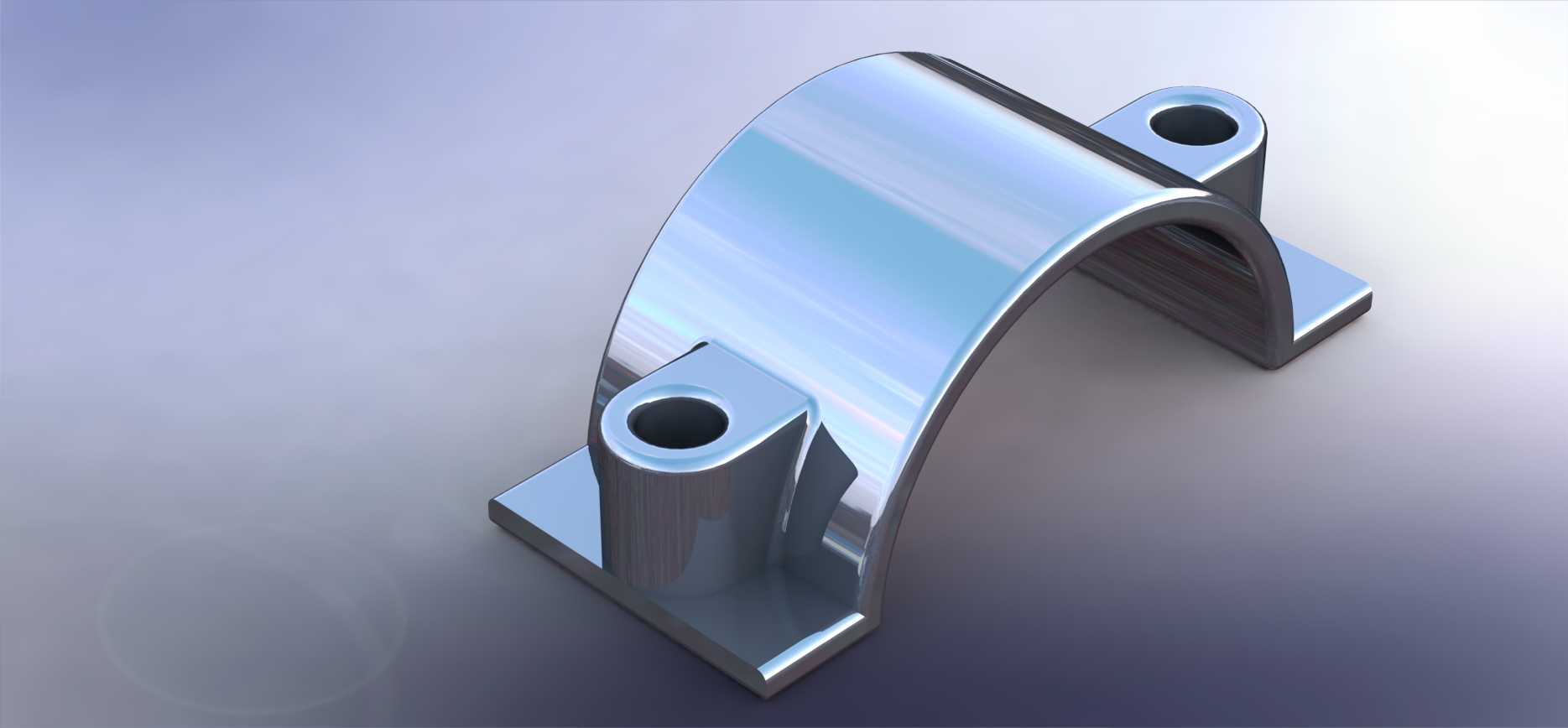

　　从安装边界来看，整套结构的径向最大尺寸出现在齿轮啮合侧，需要预留出齿轮转动的安全防护空间，轴向尺寸以曲轴两端的安装轴承位为基准，和外部箱体的配合位需要设置对应的密封槽结构，避免运行过程中出现润滑油渗漏。气缸体侧的进排气接口、火花塞安装位都按照通用小排量汽油机的接口尺寸做了还原，方便后续对接进排气歧管、点火组件等外围配件。顶部的摇臂固定支架需要和气缸盖的安装螺柱位置精准对齐，保证摇臂摆动过程中不会和周边部件产生运动干涉。

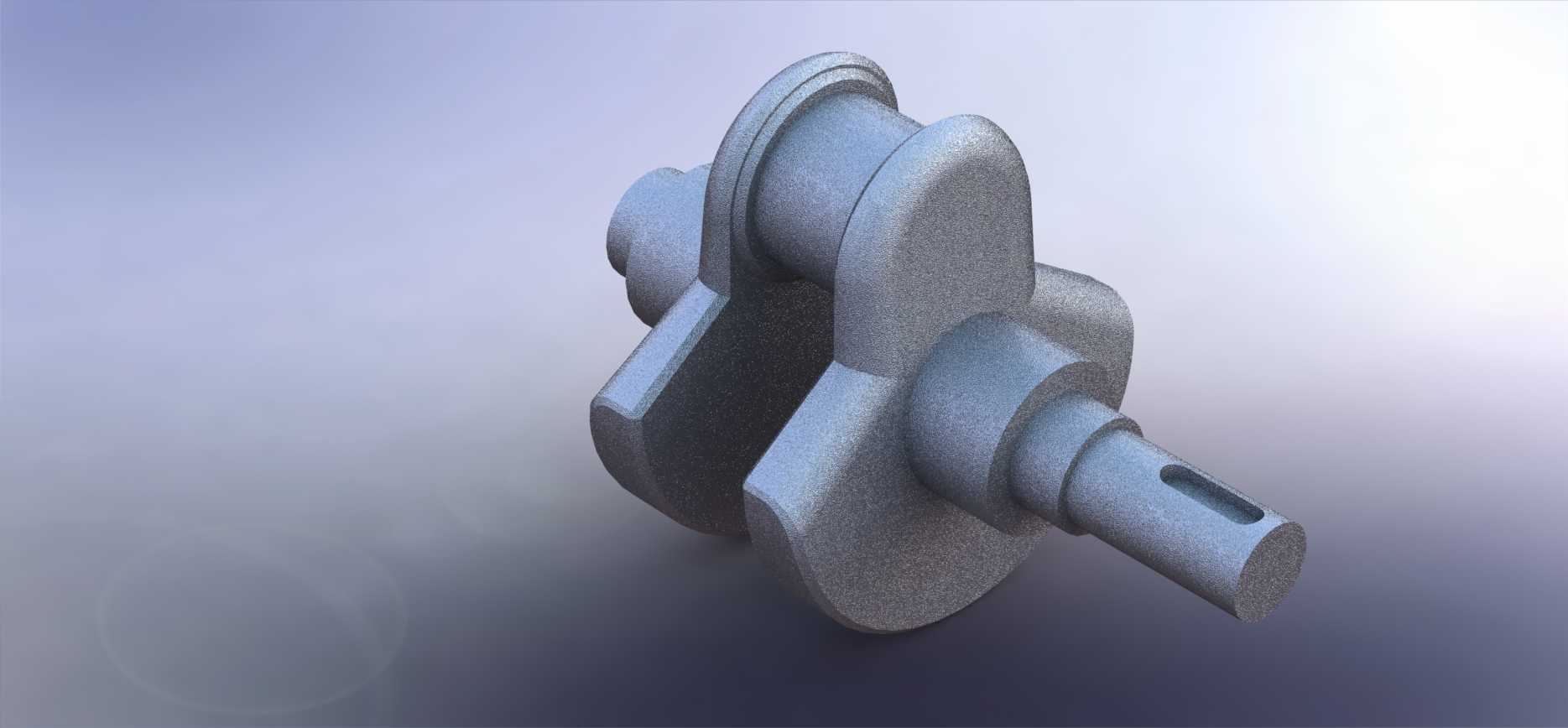

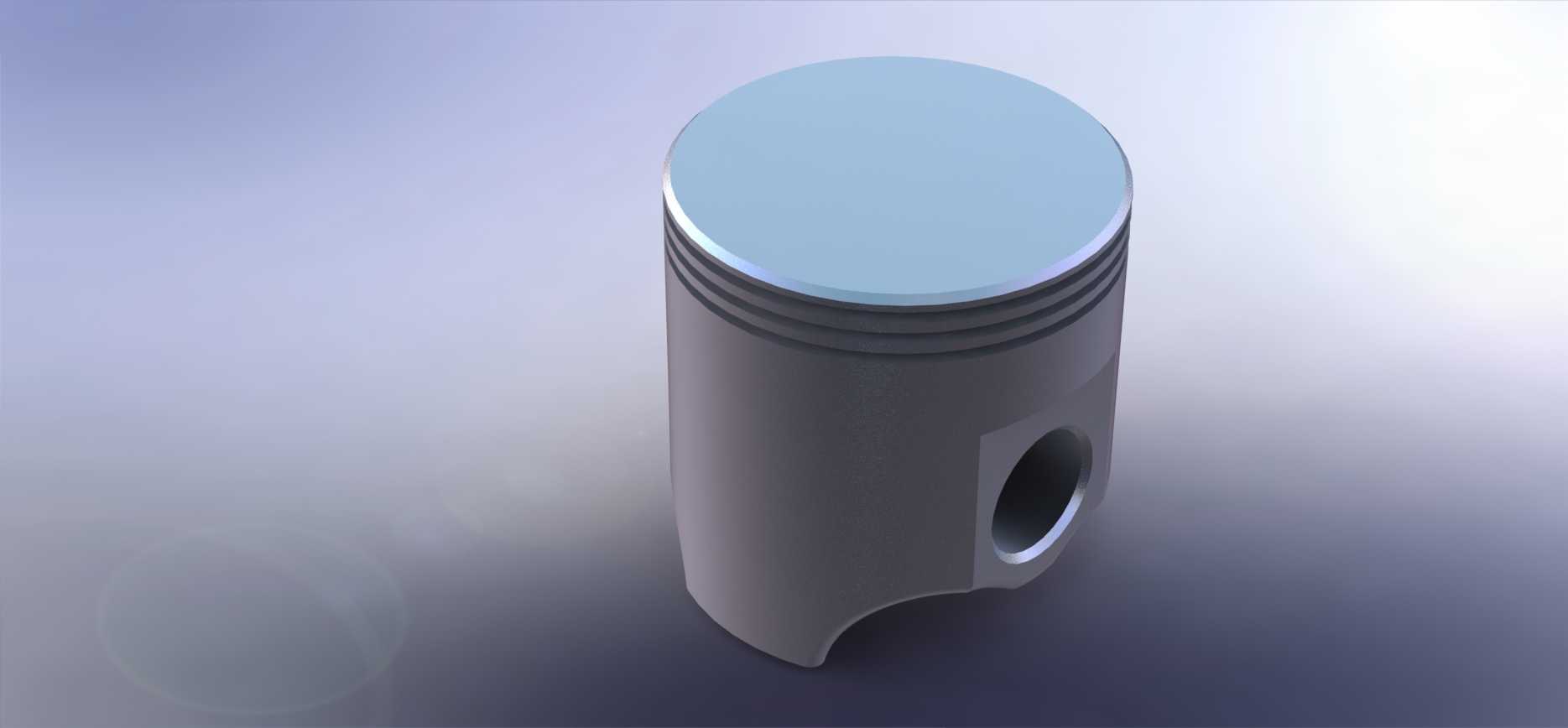

　　实际结构设计中，这类单缸动力的曲轴通常采用整体锻造结构，曲柄臂和平衡块一体成型，用来抵消活塞连杆组往复运动产生的惯性力；活塞环槽的位置和宽度需要匹配气环、油环的安装尺寸，保证气缸的密封性能和润滑油刮除效果。齿轮组的材料通常选用调质钢做表面高频淬火，提升齿面的耐磨性能，应对长时间高转速的传动工况。飞轮的重量需要根据整机的排量和目标运行转速做匹配，重量过大会导致整机响应变慢，重量过小则无法有效抵消四冲程循环的转速波动，建模时已经按照通用125cc级别的单缸汽油机参数做了飞轮转动惯量的匹配，能覆盖绝大多数小型通用动力的使用需求。

　　整套模型的各部件都做了独立的装配约束，可直接用于运动仿真验证，能直观观察到四冲程循环里活塞上下运动、气门开闭、齿轮传动的完整动作逻辑，对于刚接触内燃机结构的设计人员来说，能快速理清单缸汽油机的核心传动关系，也可作为小型通用动力设备选型时的结构参考，核对各部件的安装尺寸和运动边界，避免后续整机设计时出现结构干涉或者参数不匹配的问题。
