车辆悬架螺旋弹簧阻尼减震器结构

　　该结构对应车辆底盘悬架中常见的弹簧阻尼一体式减震部件，主要承担车轮与车架之间的振动衰减、冲击缓冲和姿态约束任务。实际装车时，它并不单独承受全部垂向载荷，而是与导向臂、控制臂、转向节、车架支座等共同构成传力路径：路面经轮胎输入的冲击先使弹簧产生压缩，阻尼筒则通过内部油液节流形成与运动速度相关的阻力，把反复弹跳的机械能转化为热量，从而抑制悬架在压缩和回弹过程中的多余振荡。

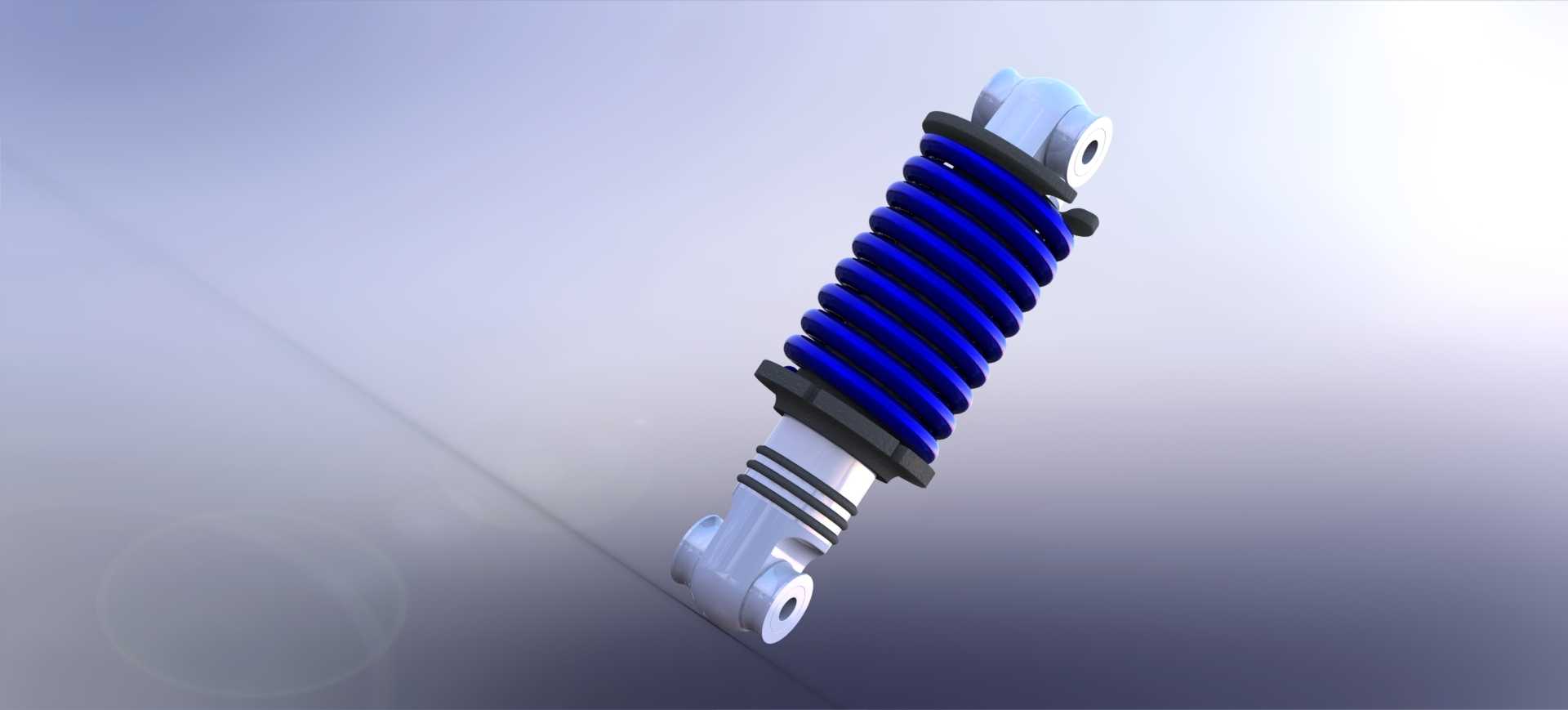

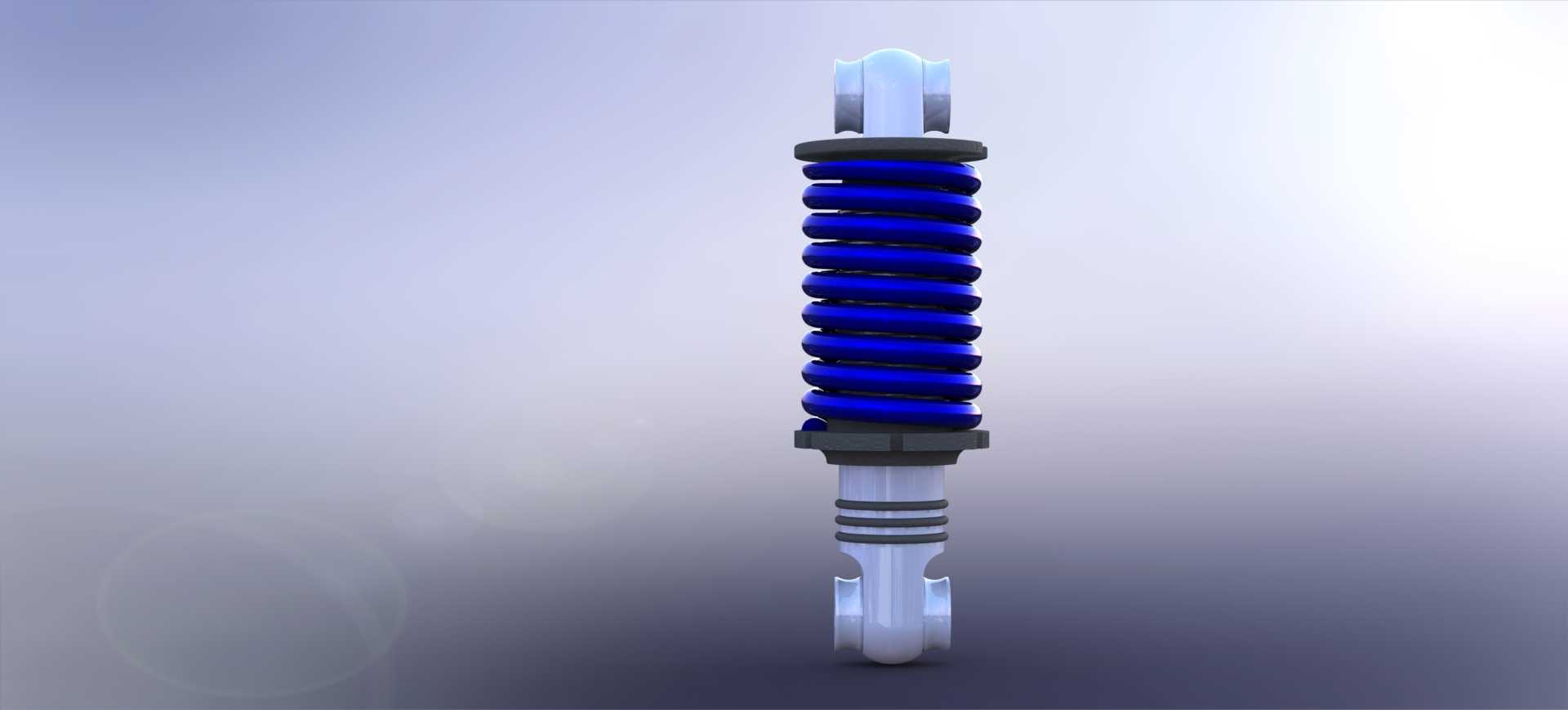

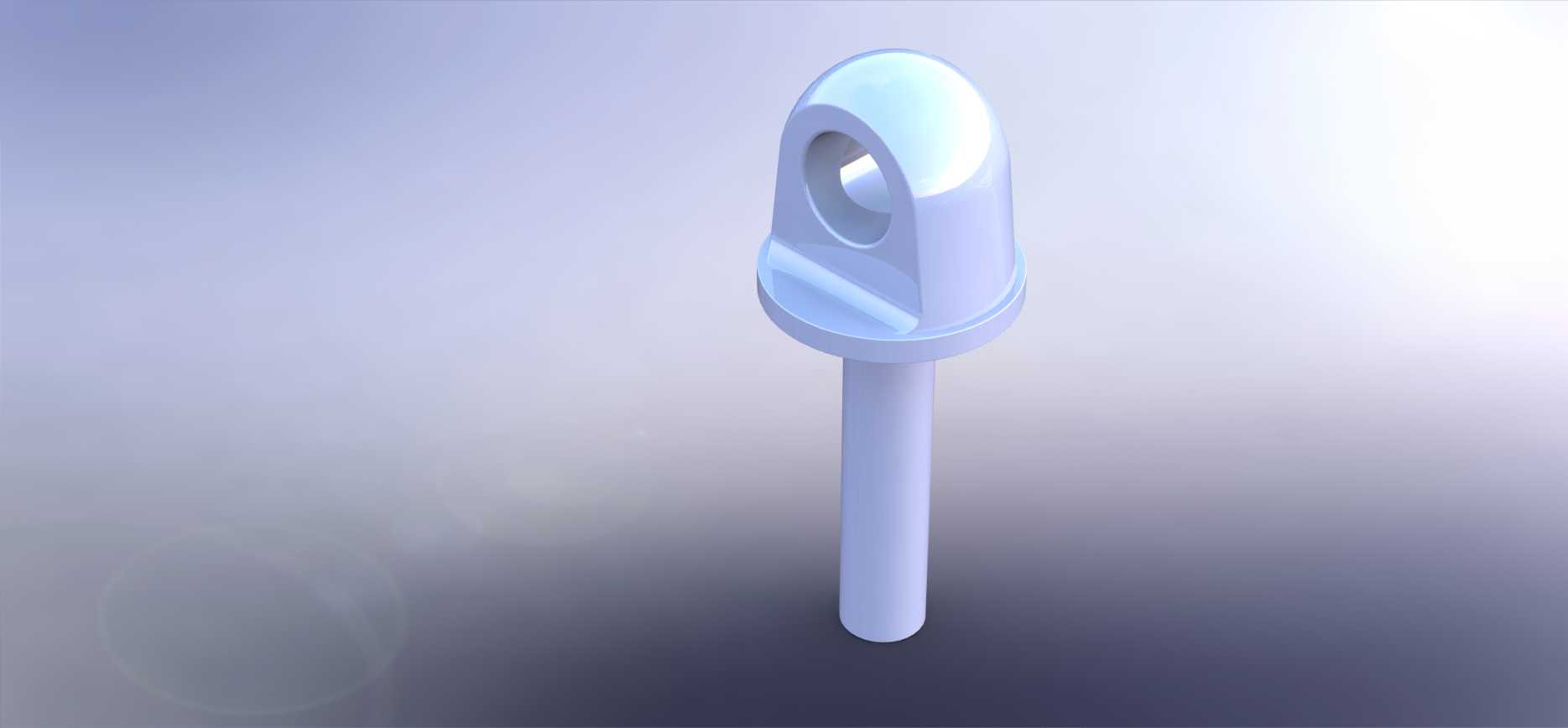

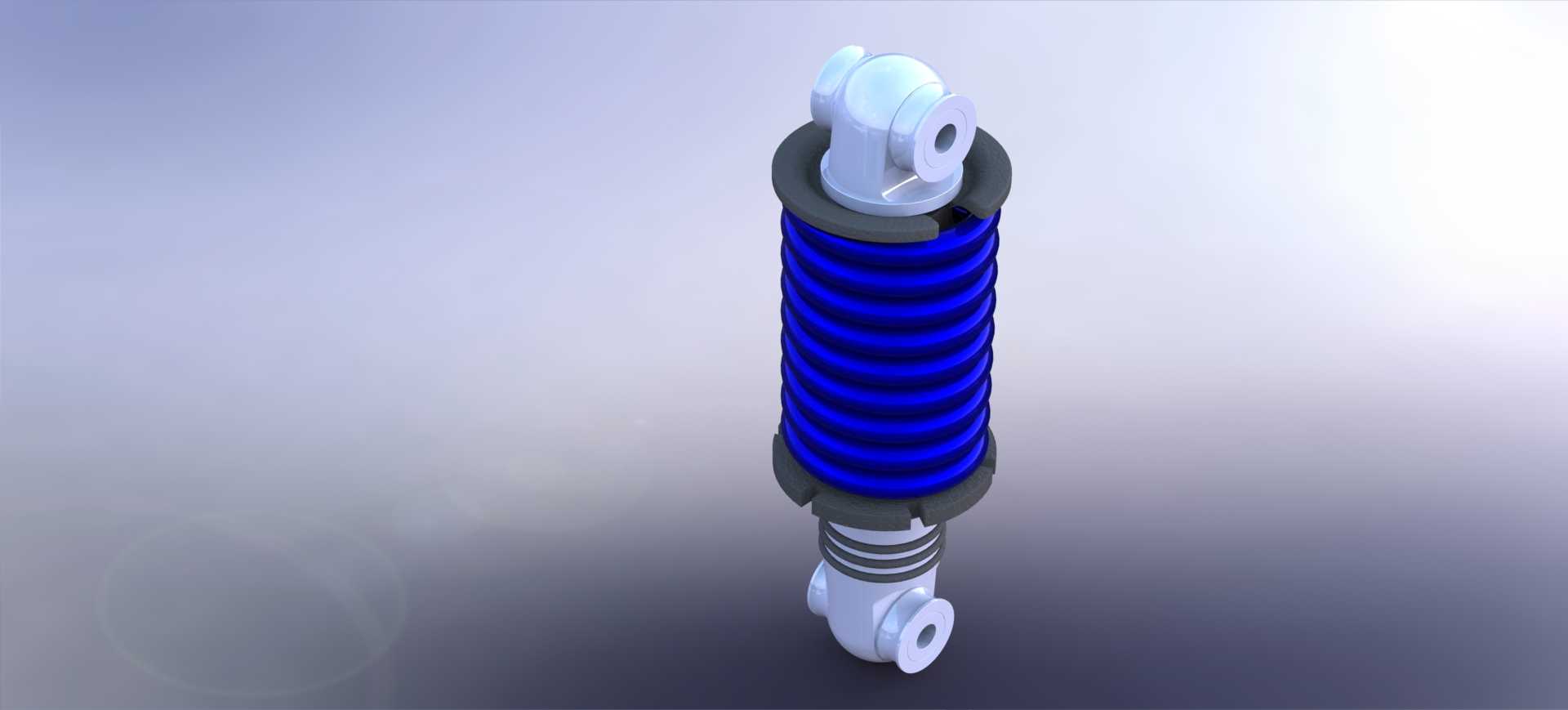

　　从外形上看，模型采用外置螺旋弹簧包覆阻尼筒的布置，弹簧为多圈圆柱螺旋形式，表面以蓝色区域表达，弹簧上下端通过黑色弹簧座定位。阻尼筒位于弹簧中心轴线上，上端设置带孔连接耳，下端为带安装孔的筒端接头，可分别与车架侧支座和摇臂或车轮侧支架形成铰接。这样的布置能够让弹簧主要负责承载和储能，阻尼筒负责控制伸缩速度，二者同轴后结构紧凑，侧向占用空间较小，也便于在摩托车、小型全地形车、低速车辆以及部分实验台架中布置。

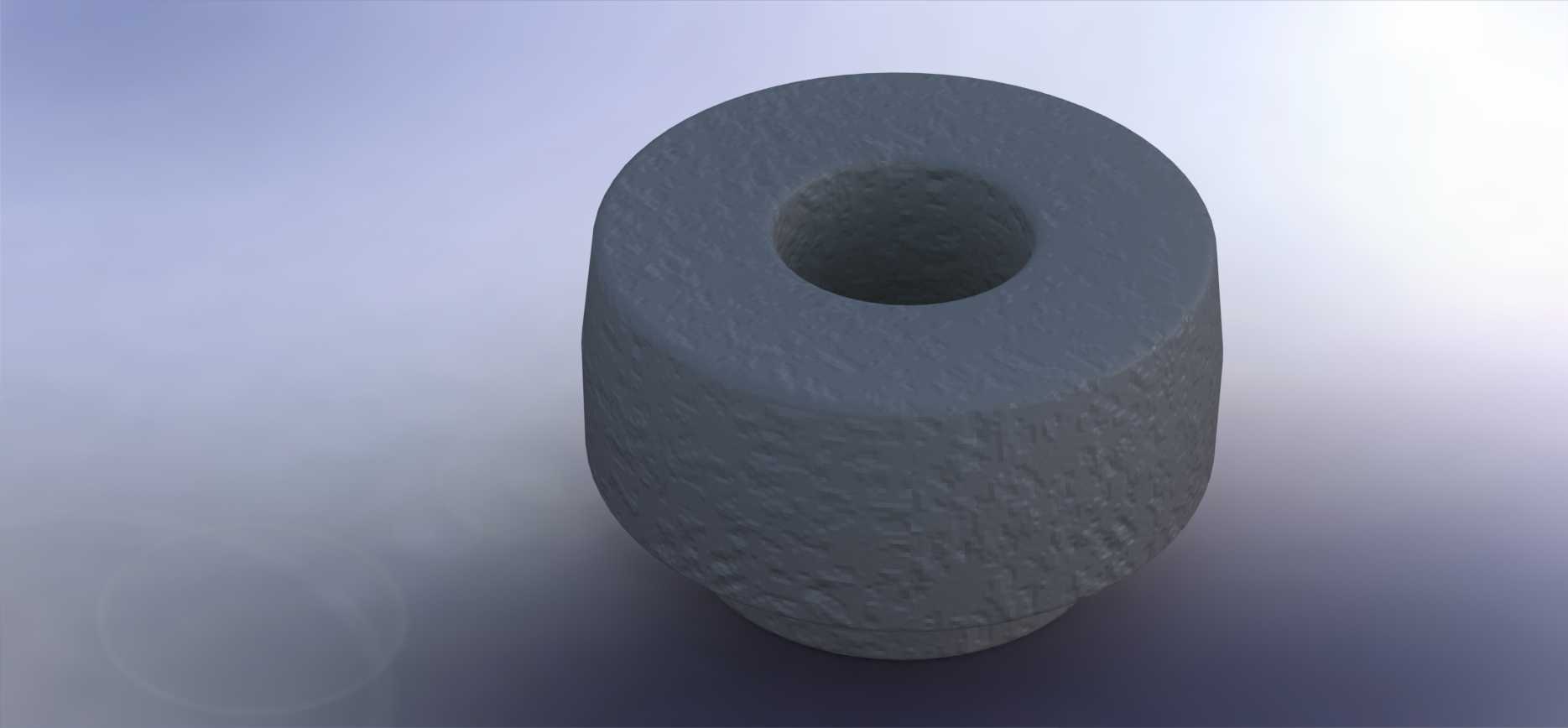

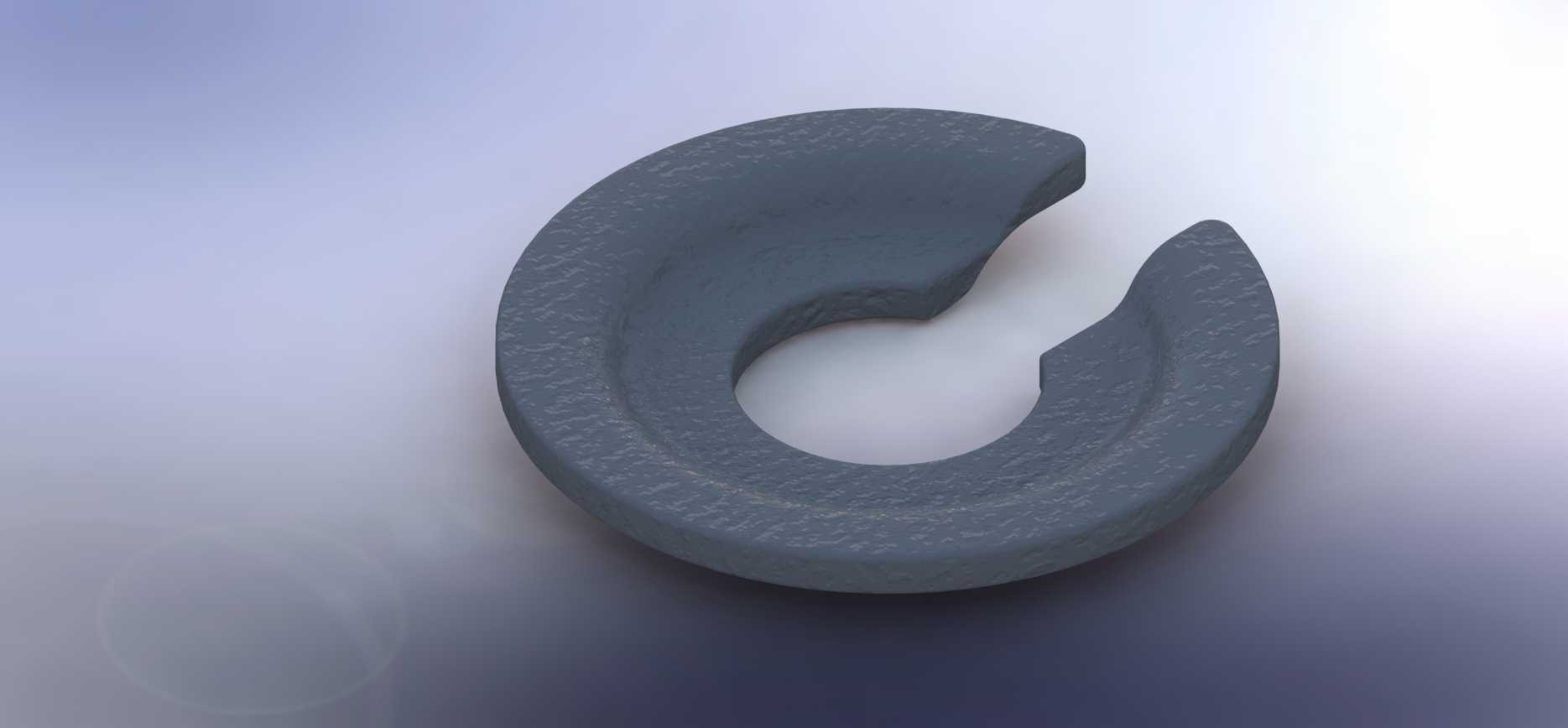

　　建模时需要重点处理弹簧与阻尼筒的相对位置关系。螺旋弹簧内径应大于筒身外径，并保留合理间隙，避免在极限压缩工况下弹簧与外筒发生摩擦干涉。弹簧两端支撑圈需要与上下弹簧座贴合，座体不仅要限制弹簧径向滑移，还要承受压缩时传递的环形接触力。上支座附近设置防尘罩或缓冲块结构，可在悬架达到最大压缩行程时提供机械止挡，降低金属部件刚性撞击的风险。下接头处的孔位用于穿入销轴，建模时应保证孔轴线与上连接耳孔轴线的方向关系满足整车悬架运动要求；若两端铰接轴线错位，会在工作中引入附加弯矩，造成密封件偏磨和筒身卡滞。

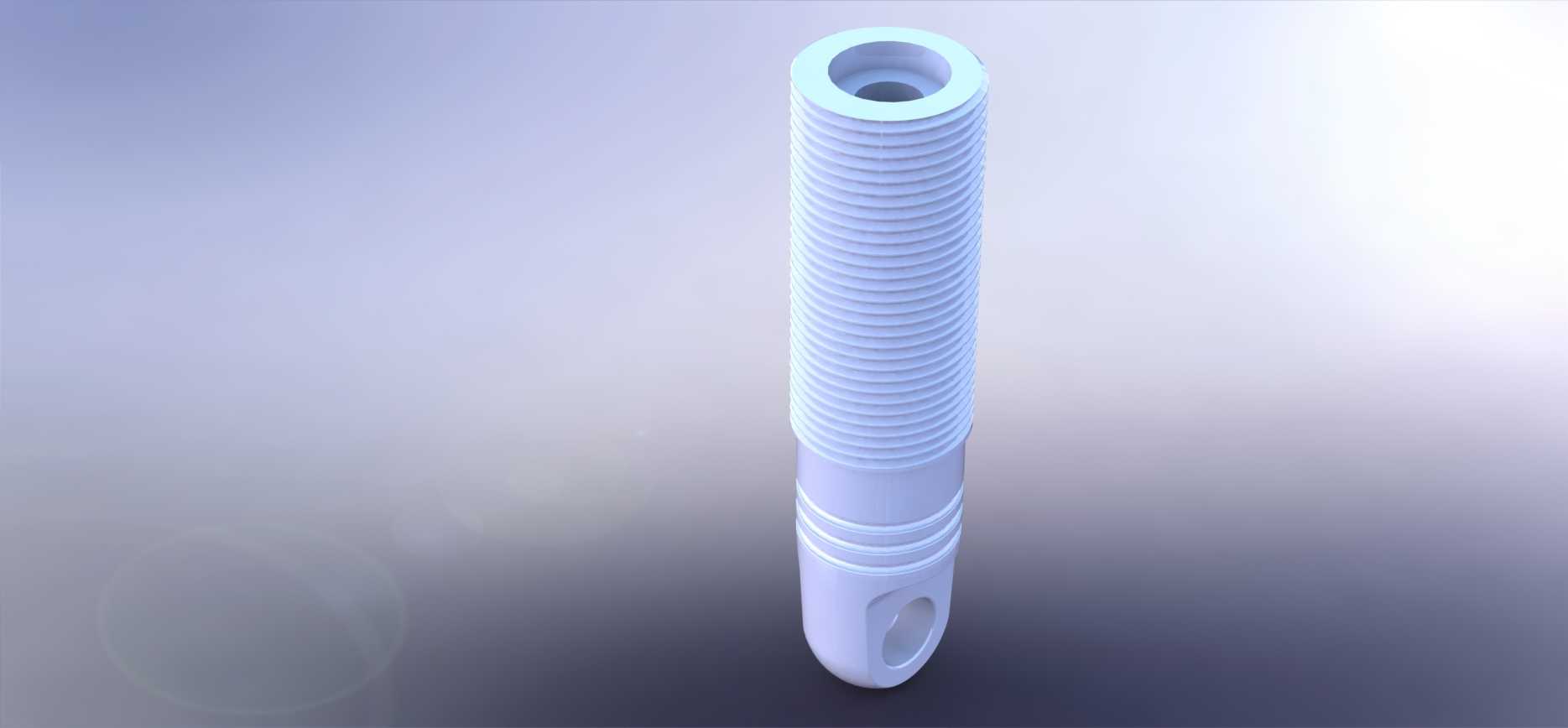

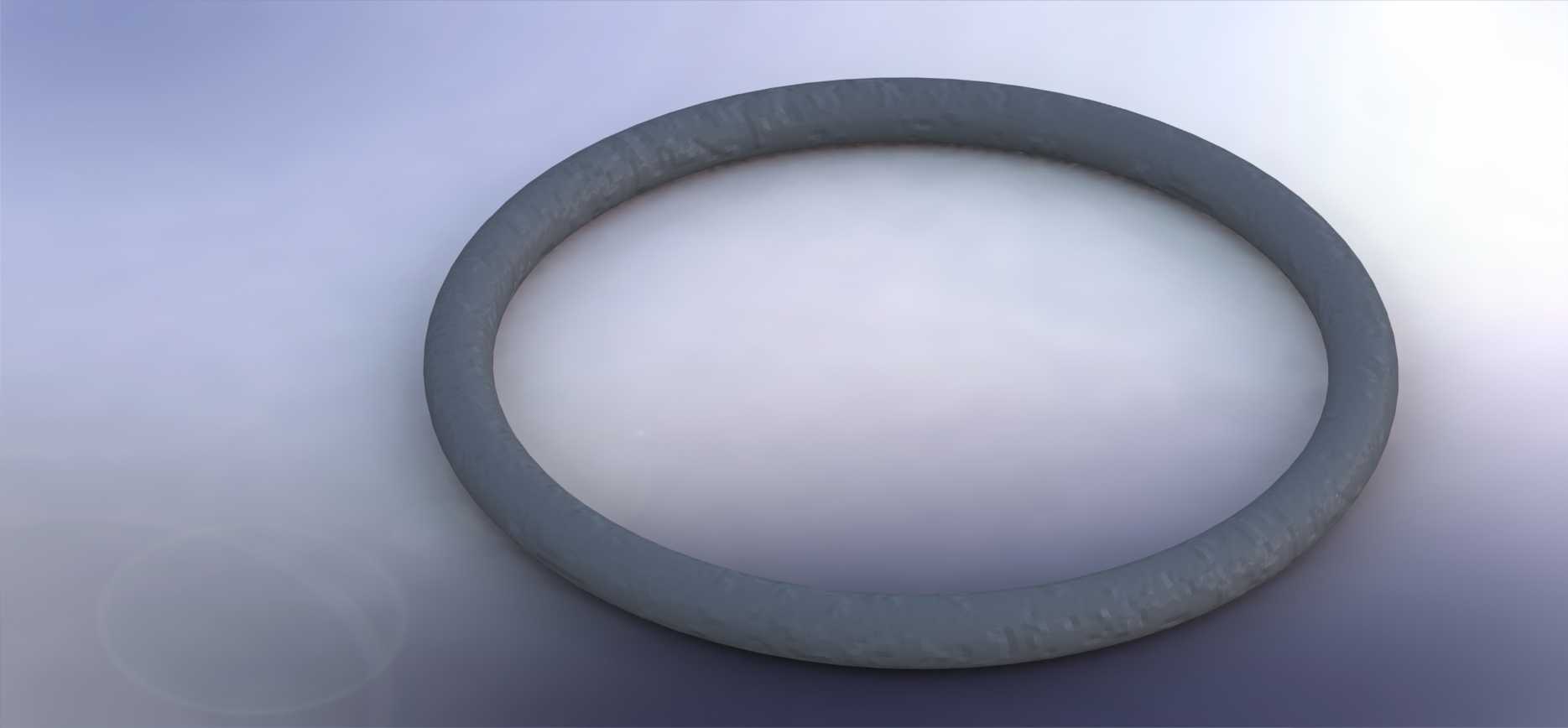

　　该类减震器的核心功能在于压缩与回弹两个行程的协调。压缩行程中，弹簧快速吸收路面突加冲击，阻尼力不宜过大，否则会把冲击直接传递到车架；回弹行程中，则需要较明显的阻尼控制，防止弹簧释放能量时车轮快速抛离地面。结构设计上通常通过活塞阀系、底阀、油孔和节流片实现不同速度下的力值变化，虽然外观模型主要展示外部结构，但在三维布局阶段应为内部活塞杆、油缸、储油腔、导向套和密封组件预留足够直径与长度。筒身壁厚、活塞杆直径和端部螺纹尺寸都不能只按视觉比例确定，需要结合侧向力、屈曲稳定性和密封安装空间校核。

　　安装边界方面，上端连接耳与下端吊环的中心距决定了减震器的名义安装长度。整车布置时，还要进一步明确满载长度、最大拉伸长度和最大压缩长度。若减震器最短长度大于悬架跳动极限所允许的距离，会出现顶死；若最长长度小于悬架拉伸极限，则可能在车轮下坠时被强行拉脱。弹簧刚度、自由高度和预压缩量也需与整车质量匹配，预压过大将抬高安装力并影响舒适性，预压过小则可能在回弹末端出现弹簧松旷。

　　在工程应用中，这类结构不仅用于道路车辆，也常见于非道路车辆、代步车、山地自行车后悬架、设备隔振平台和试验夹具。用于车辆时，关注点是轮胎接地性、车身俯仰控制和高频振动过滤；用于工业设备隔振时，则更强调稳定支撑和外部扰动衰减。三维模型可用于检查弹簧圈数、端部连接形式、支座避让、拆装工具空间以及与周边线束、护板、摆臂的间隙。外形上，阻尼筒下段的银色筒体、黑色端部连接件与蓝色螺旋弹簧形成清晰分区，便于在装配评审中识别运动件、固定件和弹性件。

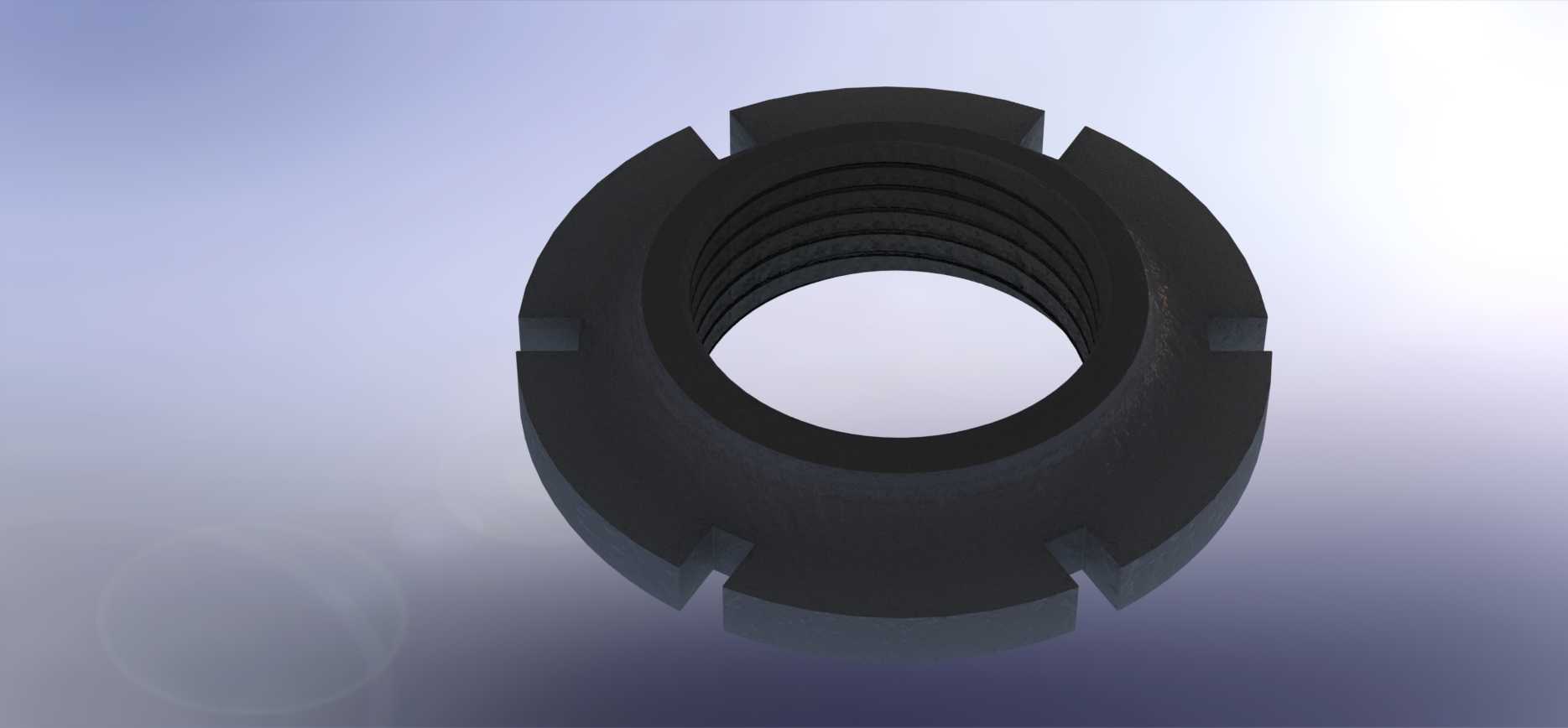

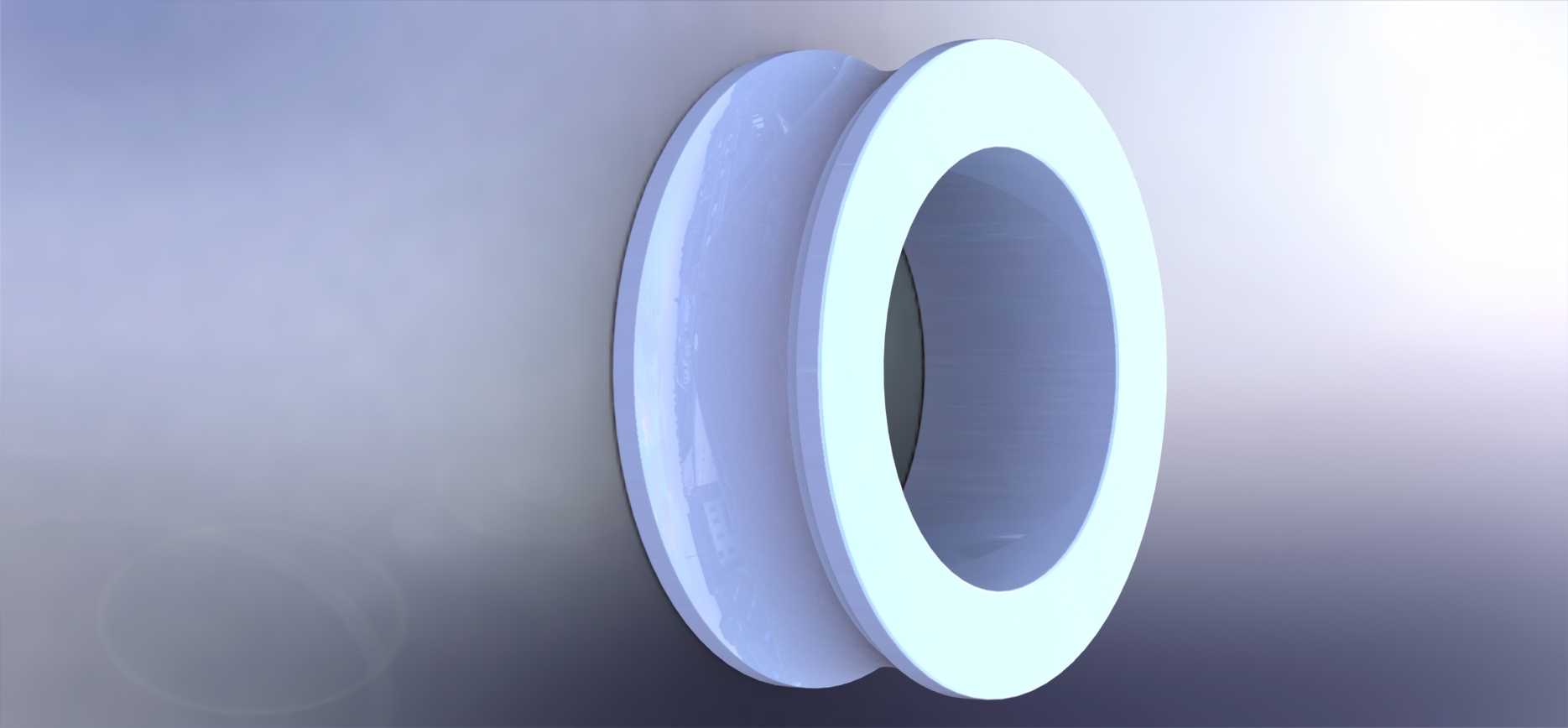

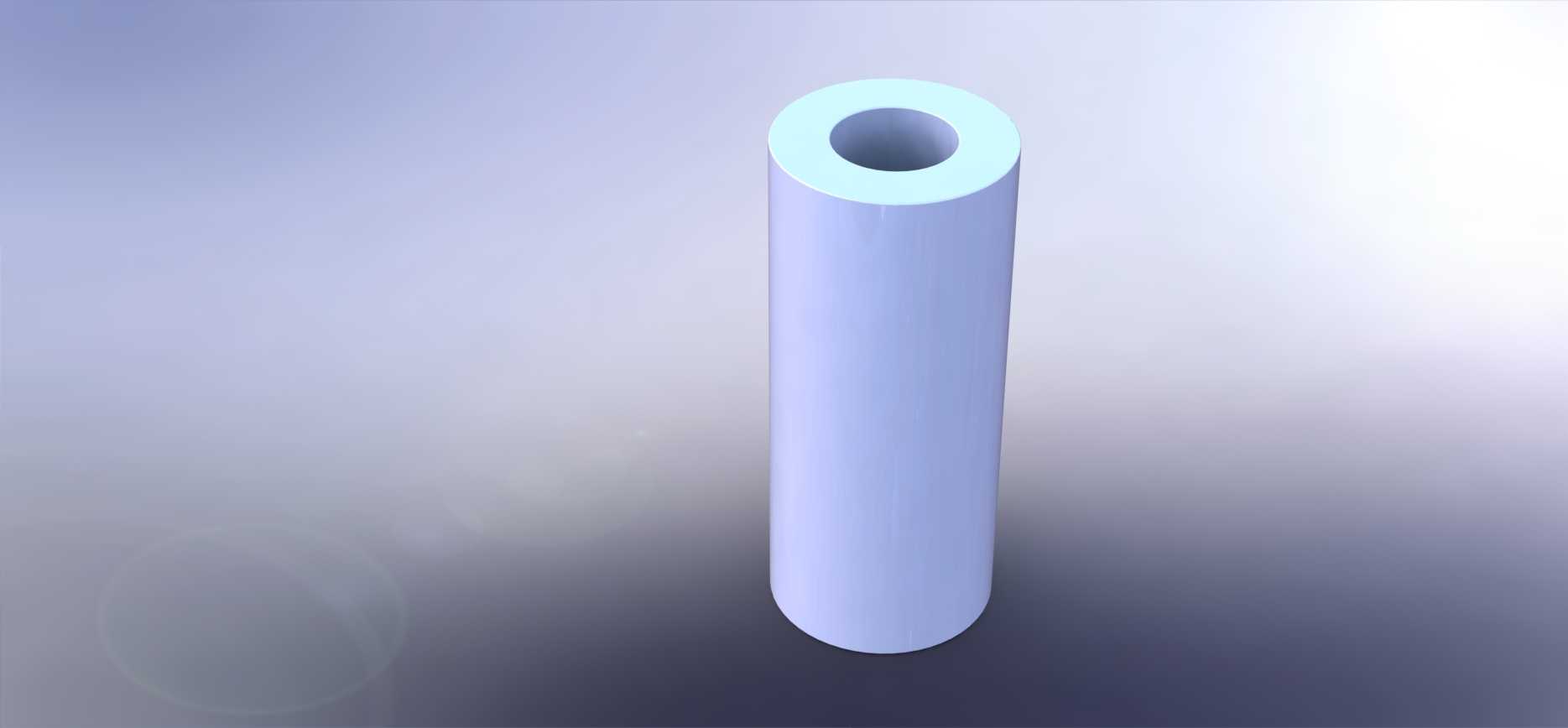

　　结构细化时，还应考虑防尘、防水和维护需求。活塞杆外露表面需要光滑并设置防尘罩，防止泥沙进入油封；下端铰接孔内应预留衬套或轴承安装位置，以适应悬架摆动带来的角度变化；弹簧座边缘宜设置翻边或定位凸台，保证弹簧在受侧向力时不发生偏移。对于需要批量装配的产品，上下接头的孔径、销轴规格、锁紧螺母和润滑空间都应在模型中体现，这样后续出工程图时才能直接转化为尺寸链、公差配合和装配要求。

　　总体而言，该减震器结构的价值不只在外观呈现，更在于把弹簧储能、阻尼耗能和两端铰接安装集成在同一轴线部件中。设计人员在使用该三维结构进行方案推演时，应围绕轮跳行程、安装点强度、弹簧刚度匹配、阻尼筒伸缩余量和周边干涉条件逐项校核，使模型既能表达产品形态，也能服务于底盘悬架的实际结构设计。
