立柱式落地洗手池带底座结构设计

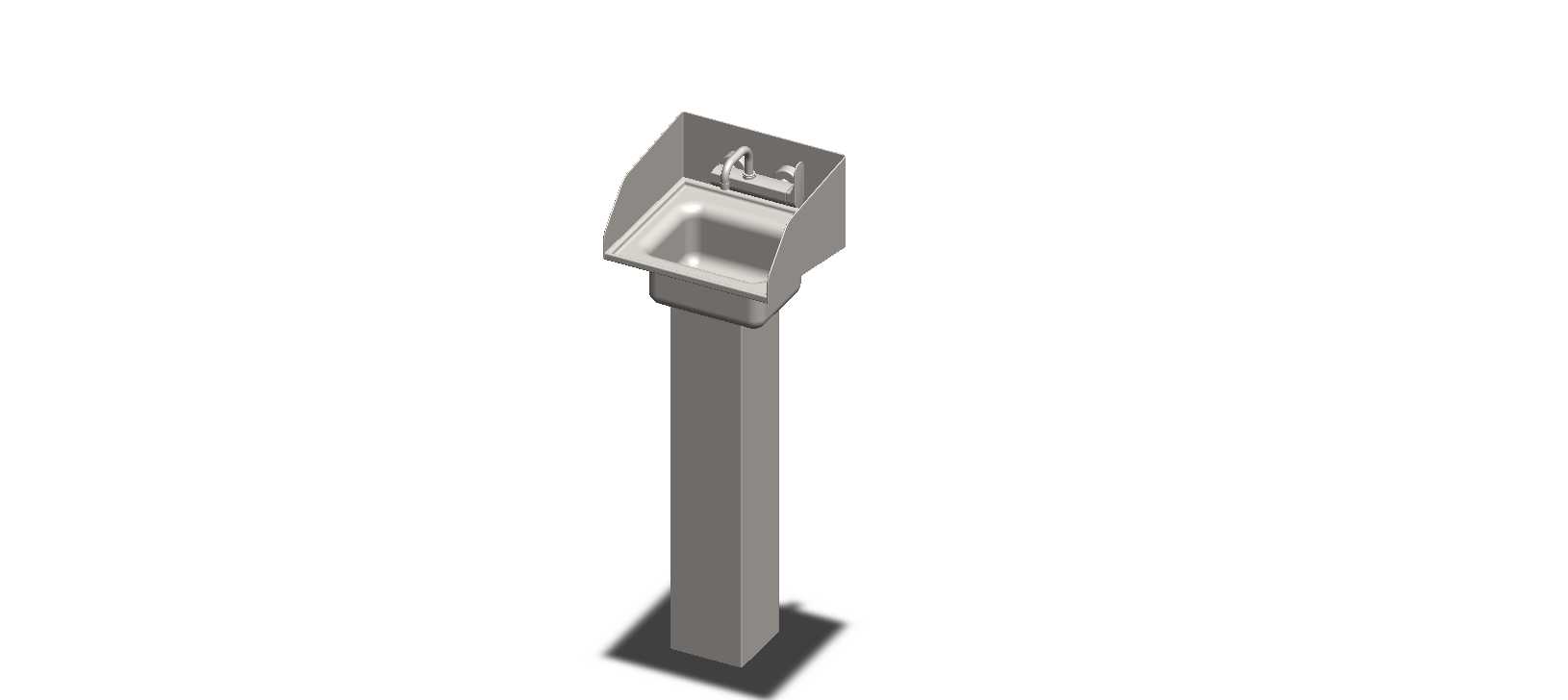

　　在公共建筑、工业厂区、户外临时作业点等场景的盥洗区域，落地式立柱洗手池是兼顾安装便捷性与使用稳定性的常用盥洗设施，这类设施无需依托墙体做承重支撑，仅需完成地面固定与给排水管线接驳即可投入使用，适配性远高于挂墙式盥洗设备。本次呈现的立柱式洗手池结构，整体采用一体化立柱支撑设计，上部为带挡水围边的不锈钢盥洗槽体，槽体后侧预留龙头安装位与给排水管线穿接空间，下部为方形截面立柱作为主要承重结构，立柱内部为中空腔体，可隐藏布置进水软管与排水管路，避免管线外露带来的磕碰损坏与积污问题。从结构设计逻辑来看，上部槽体采用浅拉伸成型的槽腔，深度控制在120mm至150mm区间，既满足日常洗手、小件物品清洗的盛水需求，

　　又不会因槽体过深导致使用者俯身幅度过大，槽体边缘做卷边处理，消除锐边割手的安全隐患，后侧挡水板高度高出槽体上沿180mm左右，可有效阻挡使用过程中水花向后飞溅，避免打湿墙面或后方布设的管线。龙头安装位设置在挡水板居中位置，采用标准单冷水或冷热水混合龙头的通用安装孔径，适配市面上绝大多数常规盥洗龙头的安装尺寸，无需额外做开孔适配。下部立柱的截面尺寸控制在120mm×120mm左右，整体高度根据人体工程学要求设定，槽体上沿距完成地面的高度保持在800mm至850mm区间，符合多数成年人站立盥洗的舒适高度，立柱底部设置方形安装法兰盘，法兰盘上预留四个膨胀螺栓安装孔，可直接通过膨胀螺栓与混凝土地面完成刚性固定，安装后整体晃动量控制在0.

　　5mm以内，满足长期高频使用的稳定性要求。在管线衔接设计上，立柱上部与槽体底部采用承插式连接结构，槽体底部的排水口直接对准立柱内部的排水管路通道，进水管道从立柱底部侧面预留的穿线孔进入腔体，沿立柱内壁向上布设至龙头安装位，所有管线接口均预留足够的操作空间，方便后期维护更换。从安装边界条件来看，该设施仅需占用地面约400mm×350mm的投影面积，周边预留300mm以上的操作空间即可正常使用，对安装场地的空间要求极低，无需提前做墙体预埋件施工，仅需在地面预留给排水接口点位即可完成部署，尤其适合老旧厂区改造、户外临时作业点搭建、公共卫生间快速升级等场景使用。结构细节上，槽体与立柱的衔接位置设置密封胶圈，

　　避免槽体渗漏水顺着立柱外壁流淌至地面，立柱底部法兰盘与地面接触位置预留打胶槽，安装完成后打密封胶封堵缝隙，防止地面积水渗入立柱底部造成固定螺栓锈蚀。整体结构无多余装饰构件，所有外露面均做圆弧过渡处理，不存在易积污的卫生死角，日常清洁仅需擦拭外露表面即可，维护成本极低。在承重性能设计上，立柱采用等截面薄壁结构，在保证整体抗扭、抗弯强度的前提下尽可能降低自重，槽体可承受不小于50kg的竖向荷载，满足使用者倚靠、放置较重清洗物品的使用需求，不会出现结构变形或连接部位松脱的问题。针对户外使用场景，结构所有金属构件均做防锈处理，可适应潮湿、多尘的使用环境，长期使用不会出现表层锈蚀脱落的问题。
