往复传动机构用连杆端铰接结构

　　该连杆端属于曲柄连杆传动机构的核心铰接承载部件，主要应用在内燃机动力输出端、往复式压缩机十字头传动侧、冲压设备滑块驱动机构以及各类需要将旋转运动转化为直线往复运动的机械传动场景中，在整套传动链路里承担连杆与从动执行件之间的铰接传力功能，工作过程中需要持续传递交变拉压载荷，同时补偿传动过程中连杆摆动产生的角度偏移，避免运动卡滞与附加弯矩。

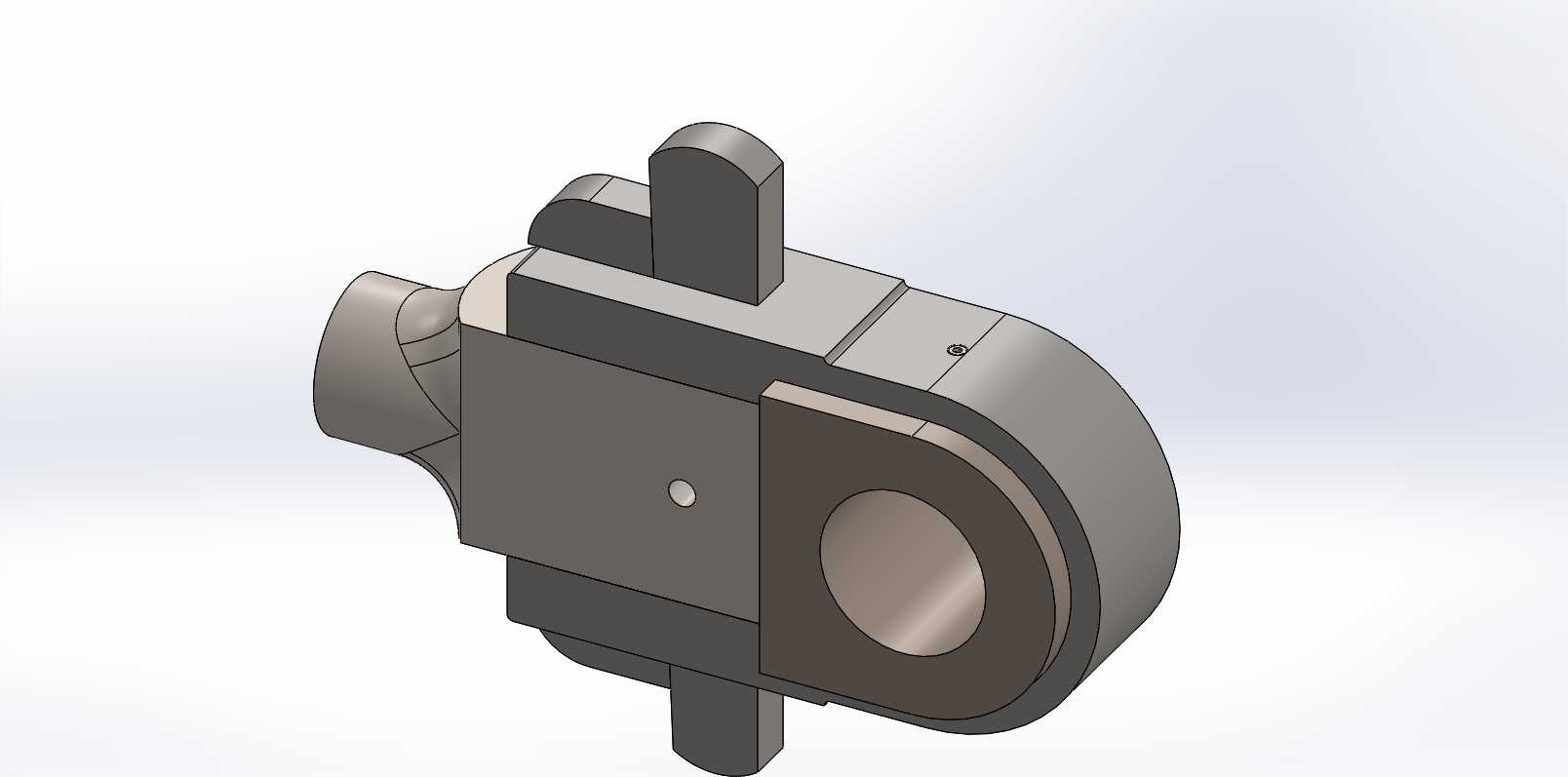

　　从结构布局来看，该部件主体采用块状集成式壳体设计，一端设置大尺寸同轴铰接孔，孔位预留了充足的壁厚以适配衬套或者滚动轴承的压装需求，铰接孔端面做了加宽的贴合凸缘，安装后可以和配对传动件的耳板端面形成大面积贴合，分散铰接位置的接触压强，减少长期交变载荷下的端面磨损。部件侧方延伸出圆柱状对接轴颈，该轴颈用于和连杆杆身完成装配对接，轴颈与主体衔接位置设置了过渡圆角，规避应力集中导致的疲劳断裂风险。主体顶部集成凸起的限位挡块结构，该挡块在机构运行到行程极限位置时可与周边机架限位面配合，约束连杆的最大摆动角度，防止机构超行程运行出现运动干涉。主体下部伸出的定位凸台用于安装时的周向防转，装配过程中可嵌入配对件的定位槽内，保证铰接孔与传动销的同轴度，避免装配错位导致的销孔偏磨。

　　设计过程中首先围绕承载需求核算主体壁厚，铰接孔周边的金属体量按照最大工作载荷的1.5倍安全裕度布置，既保证部件刚性，在峰值载荷下铰接孔变形量控制在允许公差范围内，又不会出现冗余材料过多导致运动部件惯量过大的问题，降低往复运动过程中的惯性冲击。外形所有棱边均做了倒角与圆角处理，一方面消除热处理环节的应力集中源头，提升部件的疲劳寿命，另一方面也避免装配过程中锐边划伤操作人员、刮伤配合零件表面。铰接孔的内径尺寸按照标准传动销轴系列选取，孔的长度与内径比值控制在合理区间，保证销轴受力均匀，不会出现单边载荷过大导致的销轴弯曲变形。侧方对接轴颈的外径与杆身配合孔采用过渡配合，装配后可通过径向销钉或者锁紧螺钉完成周向与轴向固定，防止传动过程中配合面出现相对窜动。

　　安装边界方面，该部件的整体外轮廓在三维建模时已完整保留运动包络空间，布局周边结构时需要预留出连杆摆动所需的角度空间，铰接孔两侧需要留出销轴穿装以及端盖固定的操作空间，顶部限位挡块的行程位置需要和机架限位面校准间隙，保证极限位置下挡块先接触限位，而铰接部件不会发生刚性碰撞。下部定位凸台的尺寸与配对槽采用小间隙配合，既保证装配定位精度，又不会出现热胀状态下的装配卡滞。部件主体上预留的小型螺纹孔可用于安装润滑脂注油嘴，日常维护时可直接向铰接孔内部补充润滑脂，在衬套内壁形成持续油膜，降低铰接副的摩擦磨损。该结构整体集成度高，没有零散的小拼装零件，装配工序简单，承载能力强，能够适应中高速往复传动的工况需求，建模时各配合面的公差、倒角、圆角特征均完整还原，可直接用于后续的工程图导出、运动仿真校核以及加工工艺编制。
