内燃机活塞连杆总成结构设计

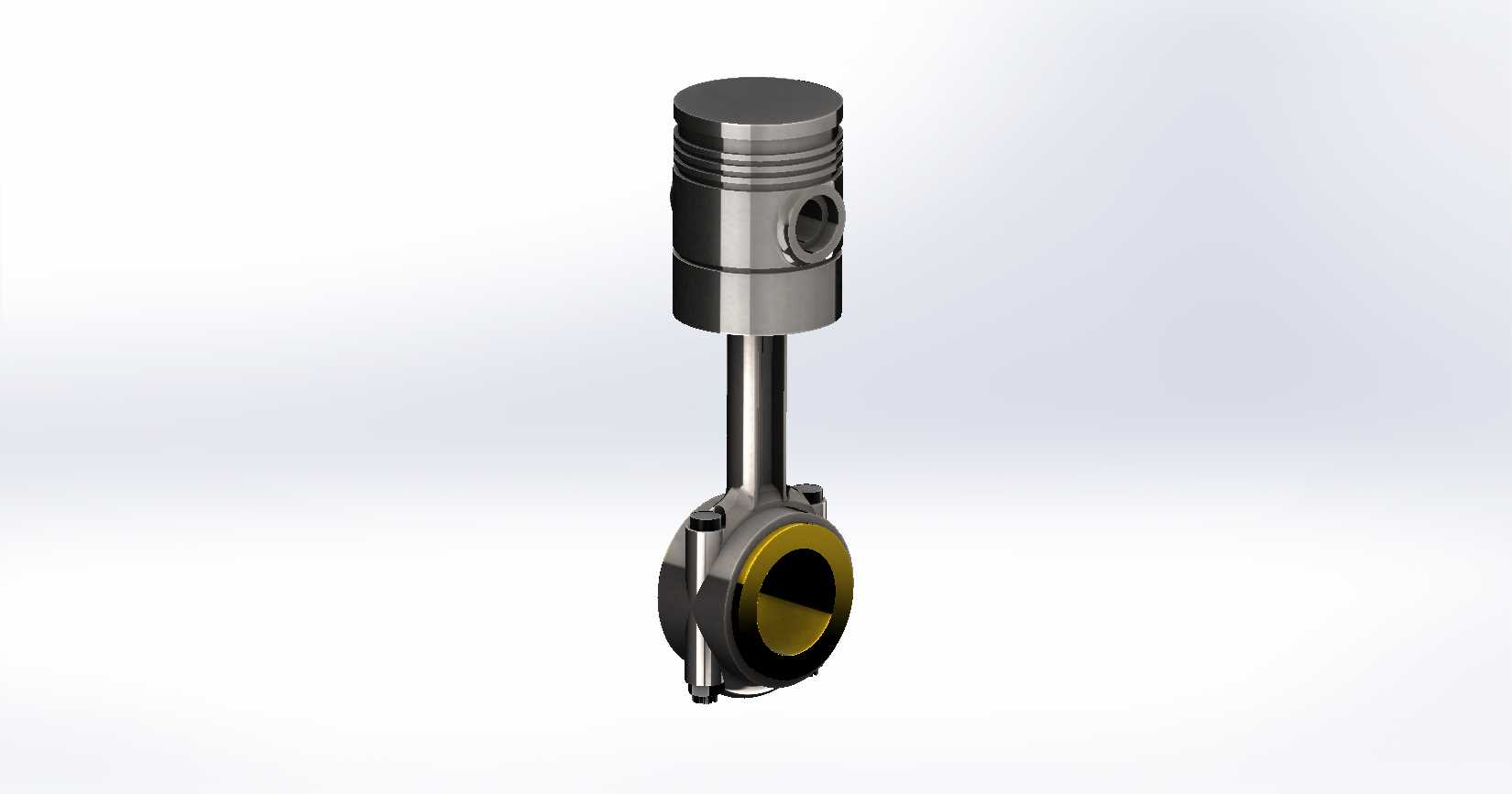

　　这套活塞连杆总成是往复式内燃机核心运动组件的完整三维结构，覆盖活塞本体、活塞环组、活塞销、连杆杆身、连杆大头盖、轴瓦以及连杆螺栓等全部配合零件，完整还原了动力从燃烧室向曲轴输出路径上的关键传力结构。从实际装机场景来看，该类部件广泛应用在小排量汽油机、小型柴油机、通用动力机组以及教学演示样机中，工作时直接承受燃烧室内燃气爆发产生的周期性高压，将活塞的直线往复运动转化为曲轴的旋转运动，同时承担往复惯性力与离心惯性力的交变载荷。

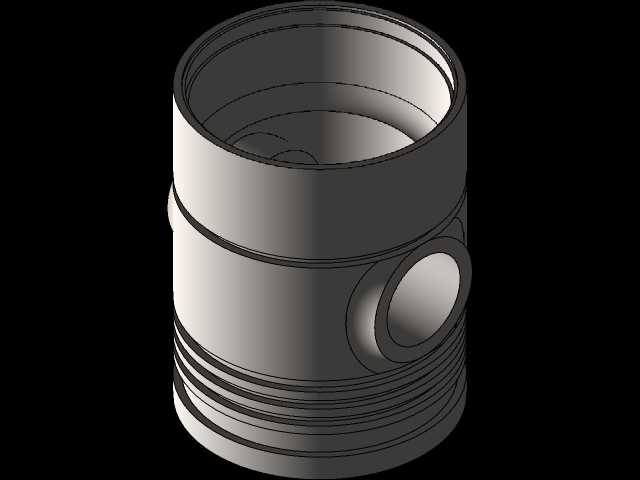

　　建模过程中优先保证各配合面的几何关系准确，活塞头部预留了环槽结构，分别对应气环与油环的安装位置，环槽的轴向宽度、径向深度以及槽底圆角都按照实际装配逻辑绘制，气环用于密封燃烧室高温高压燃气，避免燃气窜入曲轴箱，油环则负责刮除气缸壁面多余润滑油，防止机油进入燃烧室参与燃烧。活塞顶面为承压工作面，建模时保留了适配燃烧室形状的轮廓特征，裙部则设计为与气缸内壁配合的导向面，工作中在缸筒内做高速往复滑动，裙部外形需考虑热膨胀补偿逻辑，实际工程中常做成中凸变椭圆形态，避免热态下出现拉缸或卡滞。

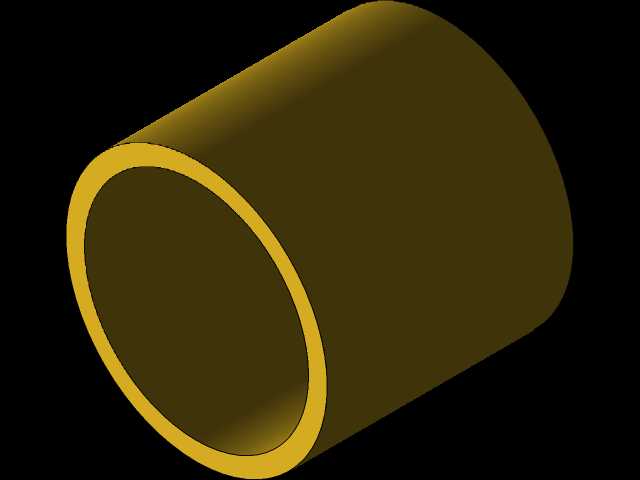

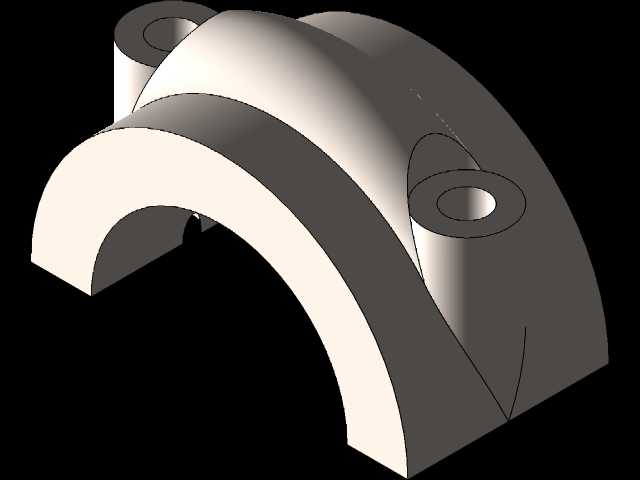

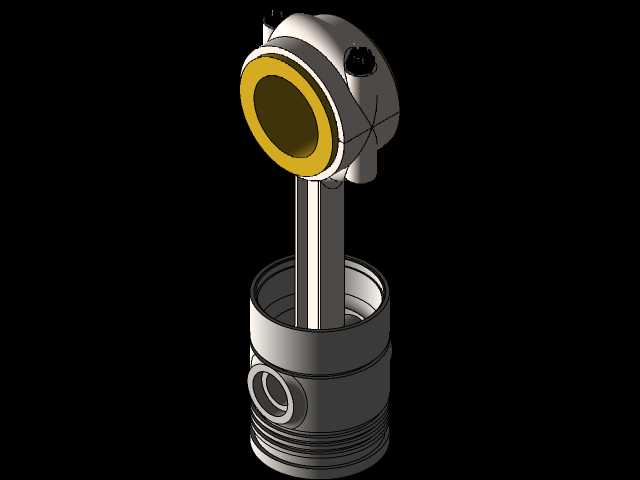

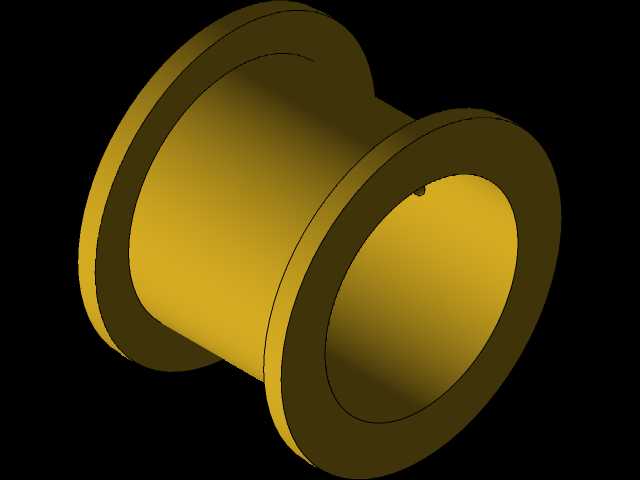

　　活塞销采用全浮式装配结构，销座孔与连杆小头孔通过活塞销铰接，销的两端可由卡环限位，保证工作过程中销在活塞销座与连杆小头之间均可小幅转动，使磨损均匀分布。连杆部分分为小头、杆身与大头三段，小头内部压装衬套与活塞销配合，杆身采用工字形截面，这种截面形式在同等重量下能够获得更高的抗弯与抗扭刚度，兼顾往复运动减重需求与承载能力，是车用发动机连杆的典型结构形式。连杆大头为剖分式结构，与连杆盖通过两根高强度连杆螺栓紧固，剖分面采用平切口形式，适配多数中小功率汽油机的装配工艺，大头孔内安装上下两片轴瓦，轴瓦为薄壁减磨结构，装配后与曲轴连杆轴颈形成滑动摩擦副，工作时依靠压力润滑油膜实现承载与减磨。

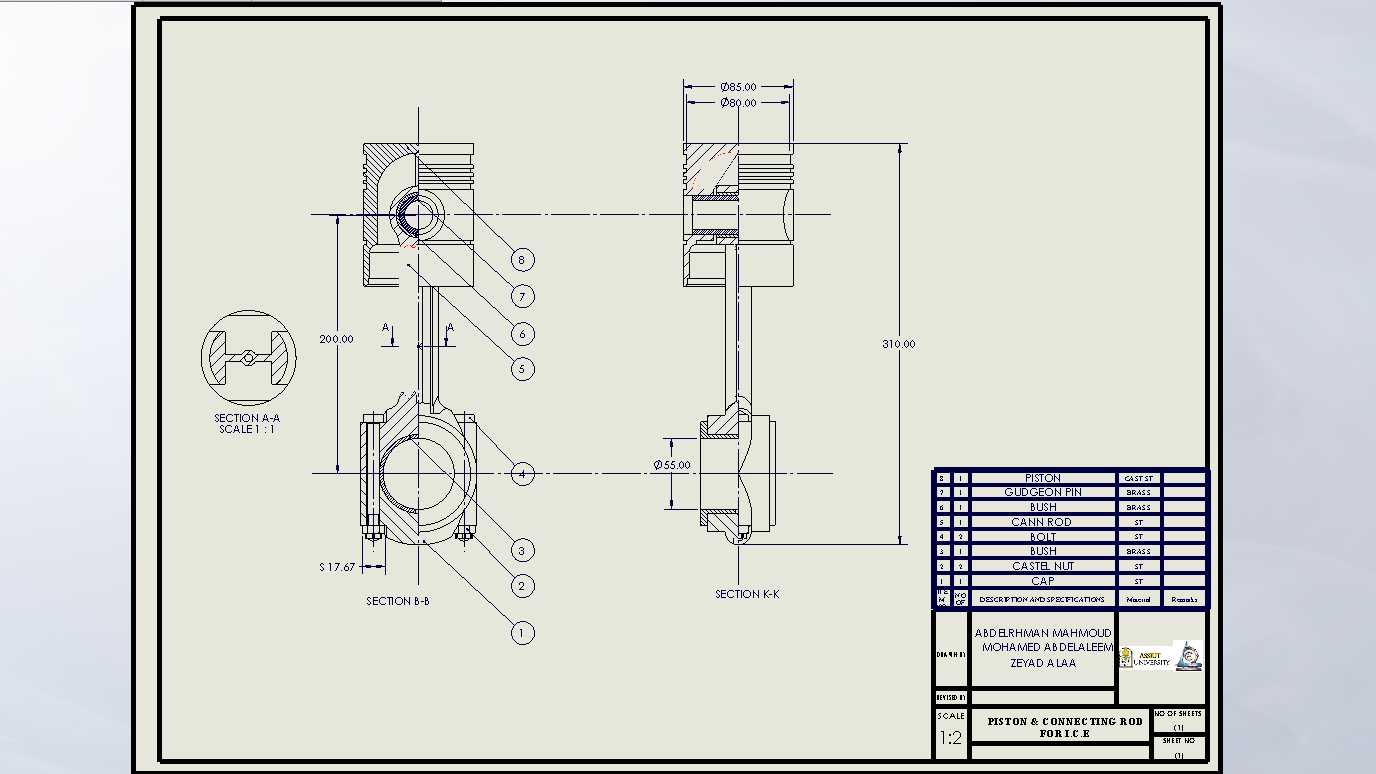

　　从安装边界来看，活塞的最大外径决定了适配气缸的缸径尺寸，活塞在上止点与下止点之间的行程由曲轴曲柄半径决定，连杆中心距即小头孔中心到大头孔中心的距离直接影响发动机的连杆比，该参数会进一步影响活塞侧推力、往复惯性力变化规律以及整机的高度尺寸。装配时活塞组需从气缸体上方装入缸筒，连杆大头则从曲轴箱侧与曲轴连杆轴颈合装，因此连杆大头的外径尺寸必须小于气缸内径，保证装配过程中连杆能够顺利通过缸筒，这一工艺约束在结构建模阶段就需要纳入校核。螺栓的预紧力、轴瓦的配合间隙、活塞与缸壁的配缸间隙、活塞销与销孔的配合公差都是实际设计中必须反复验算的参数，间隙过小会在热态下出现抱轴、拉缸，间隙过大则会产生冲击噪声、加剧磨损甚至出现零件疲劳断裂。

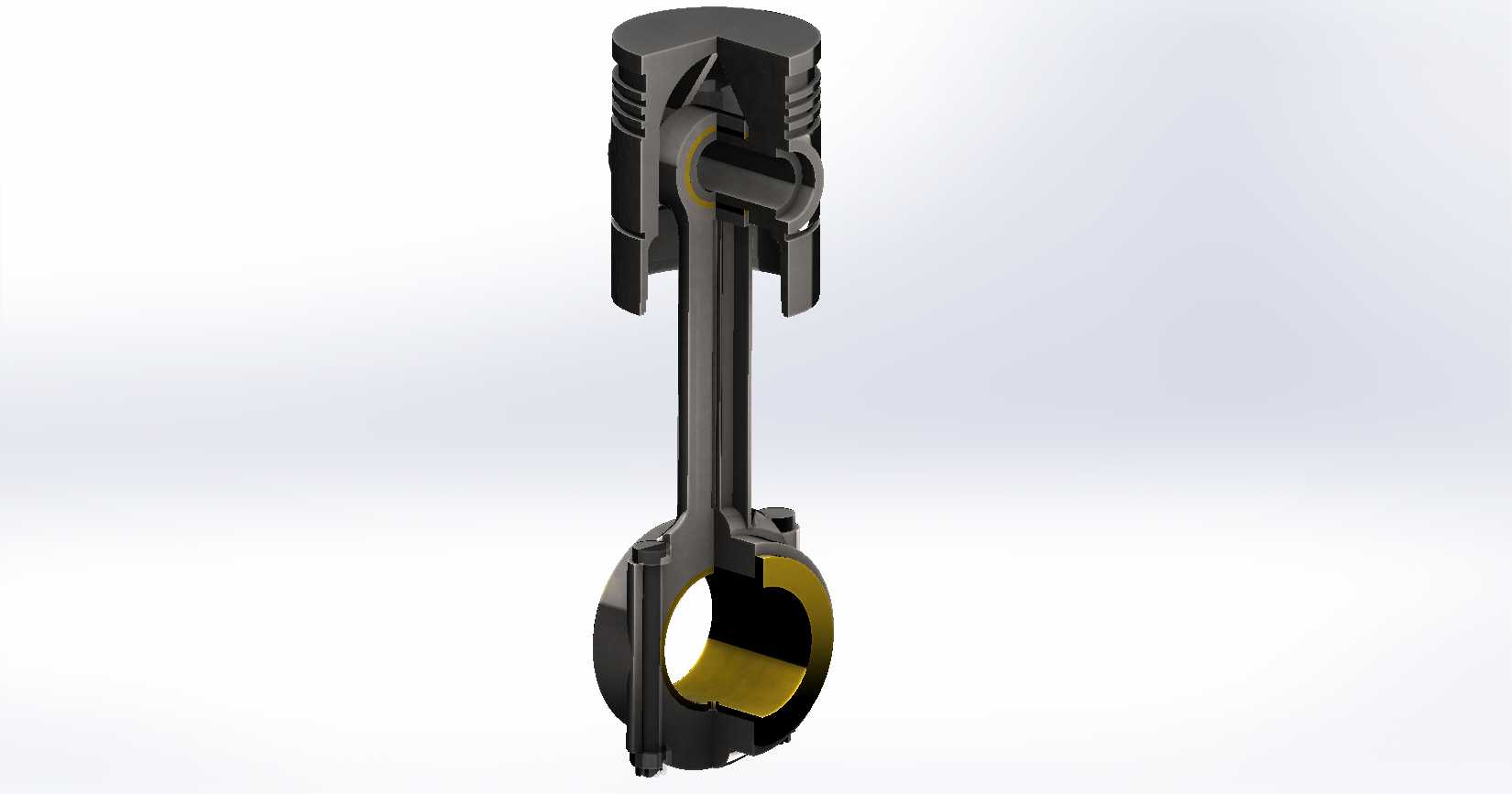

　　在功能特性上，整套组件需要同时满足耐高温、耐磨损、抗疲劳与轻量化的多重要求，活塞常用铝合金材料以降低往复质量，连杆则多采用调质合金钢锻造，保证高强度下的韧性。模型完整呈现了各零件的装配层级与配合关系，可用于结构干涉检查、运动仿真、装配工艺演示以及教学中曲柄连杆机构的工作原理展示，能够直观呈现燃烧压力传递、往复运动转旋转运动的完整机械逻辑。
