该结构面向民用住宅、办公隔间、商铺及小型厂房末端配电场景,用于把入户主干电源按回路分配给照明、插座、空调、弱电辅助等不同负载。箱体采用嵌入式暗装思路,主体为薄钢板折弯焊接形成的矩形深腔,背部封闭、前侧开口,安装时主体埋入墙体预留孔洞,仅前面板与翻盖外露,既减少走廊、门厅墙面的突出占用,也能避免日常搬运物品磕碰箱门。

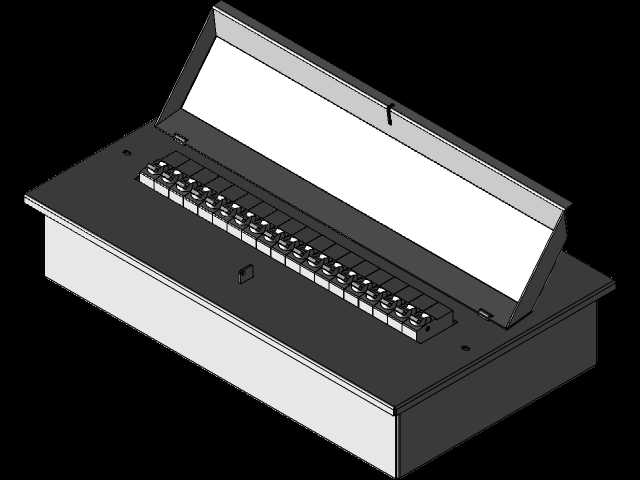

腔体内预留了标准导轨安装面,微型断路器沿水平方向成排布置,模型中可见上下两排端子/开关位:上排对应各回路断路器操作手柄,下排对应进线及出线端子区域,回路数量按常见多居室末端配置展开。每个断路器位之间保持均匀节距,手柄外露后可直接分合,端子侧留有接线空间,便于电工在箱内完成相线、中性线及保护地线的梳理。箱体左右侧板设置安装固定孔,配合墙体预埋件或膨胀件固定;前框四周留有翻边,用于遮盖墙洞与箱体之间的施工缝隙,降低抹灰、封板误差对外观的影响。

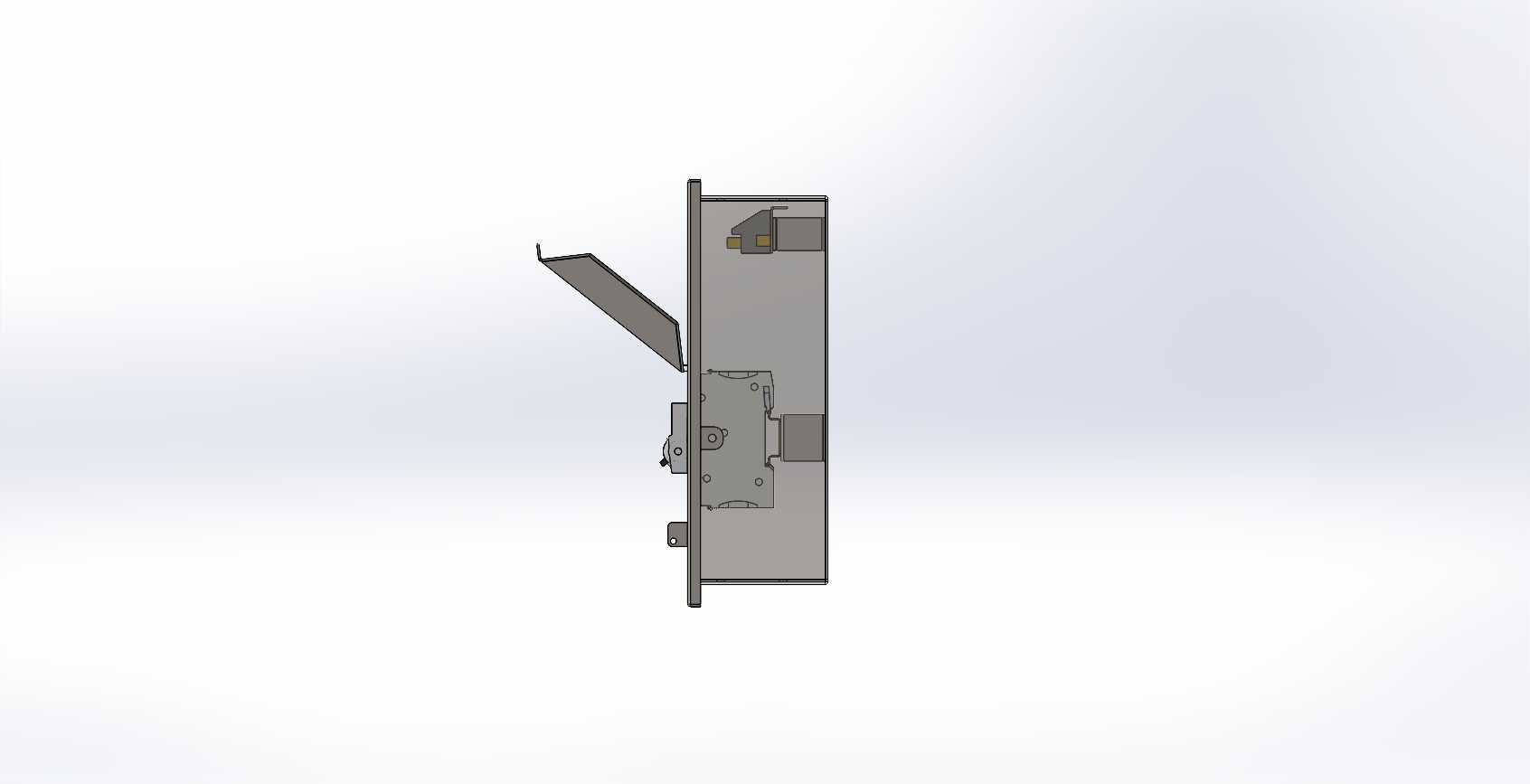

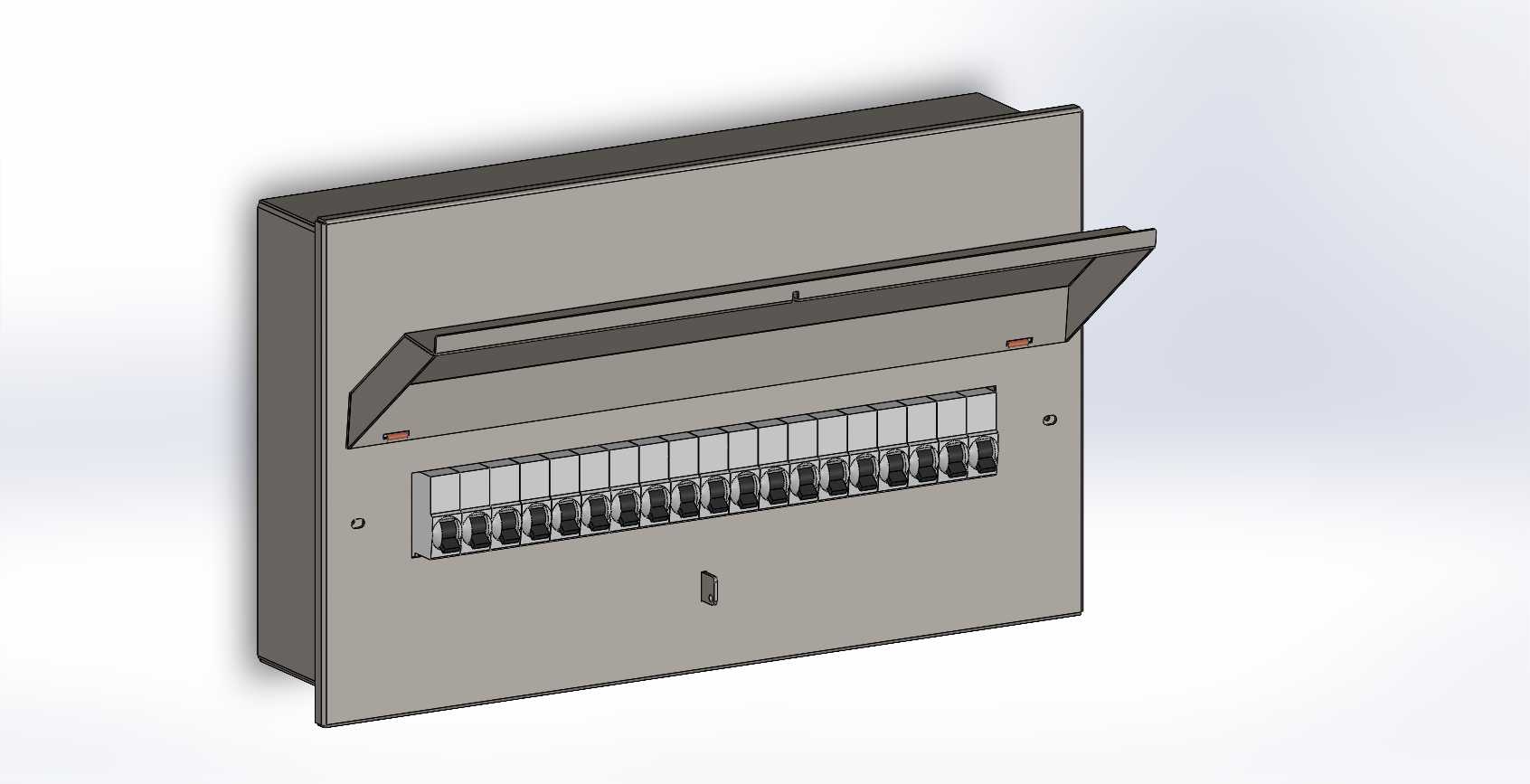

前面板采用上翻式盖板设计,盖板通过后侧铰链与面板上沿连接,闭合时覆盖开关操作区,使墙面呈现整洁平面;需要操作或检修时向上翻开,盖板边缘形成斜向遮挡,可在一定程度上防止灰尘直接落入开关间隙。面板下部保留锁孔/卡扣位,可根据使用场所加装简易锁具,避免非专业人员随意拨动断路器。面板与箱体之间的贴合面需要控制折弯直线度,若缝隙过大,不仅影响外观,也会增加灰尘、潮气进入腔体内的概率。
从安装边界看,深腔尺寸需结合墙体厚度选择,暗装时应确认墙洞宽度、高度及深度均大于箱体外形,并在四周留出灌浆或填缝余量;进线孔通常预设在箱体上下或背部,施工时按线缆走向敲落,避免现场大面积切割造成板材变形。面板外露尺寸则要与墙面装饰层完成面对齐,瓷砖、墙板或抹灰厚度变化时,可通过前框翻边吸收少量误差。断路器排布应兼顾散热与操作间距,大电流回路如空调、厨房插座宜预留更宽走线空间,强弱电不得在箱内混绕。
建模时需重点处理薄板折弯半径、焊接边角、铰链运动轨迹和翻盖开启干涉。盖板翻开过程中,其后缘与墙面、面板上沿之间应保留足够间隙;闭合状态下,盖板与面板四周保持均匀缝隙,锁扣位置应能产生轻微压紧量。导轨安装孔、接地螺钉孔、进出线敲落孔等特征应按实际装配关系表达,方便后续生成钣金展开图和装配指导。整体结构不追求复杂外形,而强调墙体嵌入、回路集中管理、操作防护与后期检修之间的平衡,是末端配电系统中典型的户内配电壳体。
