法兰连接旋启式止回阀内部剖切结构

　　这套剖切展示的止回阀结构，面向工业管路系统中防止介质倒流的典型工况，常见于给排水泵站、化工流体输送、暖通循环水、压缩空气管网以及锅炉给水支路。现场管路中，泵组停机、阀门误关或者系统压力波动时，下游介质会产生反向冲击；该类阀件依靠介质自身压力和阀瓣重力完成自动启闭，不需要额外执行机构，能够在正向流动时保持通路，在流向反转瞬间迅速截断，避免水锤直接冲击泵体、叶轮和上游设备，也可防止储罐内介质回流造成液位失稳。

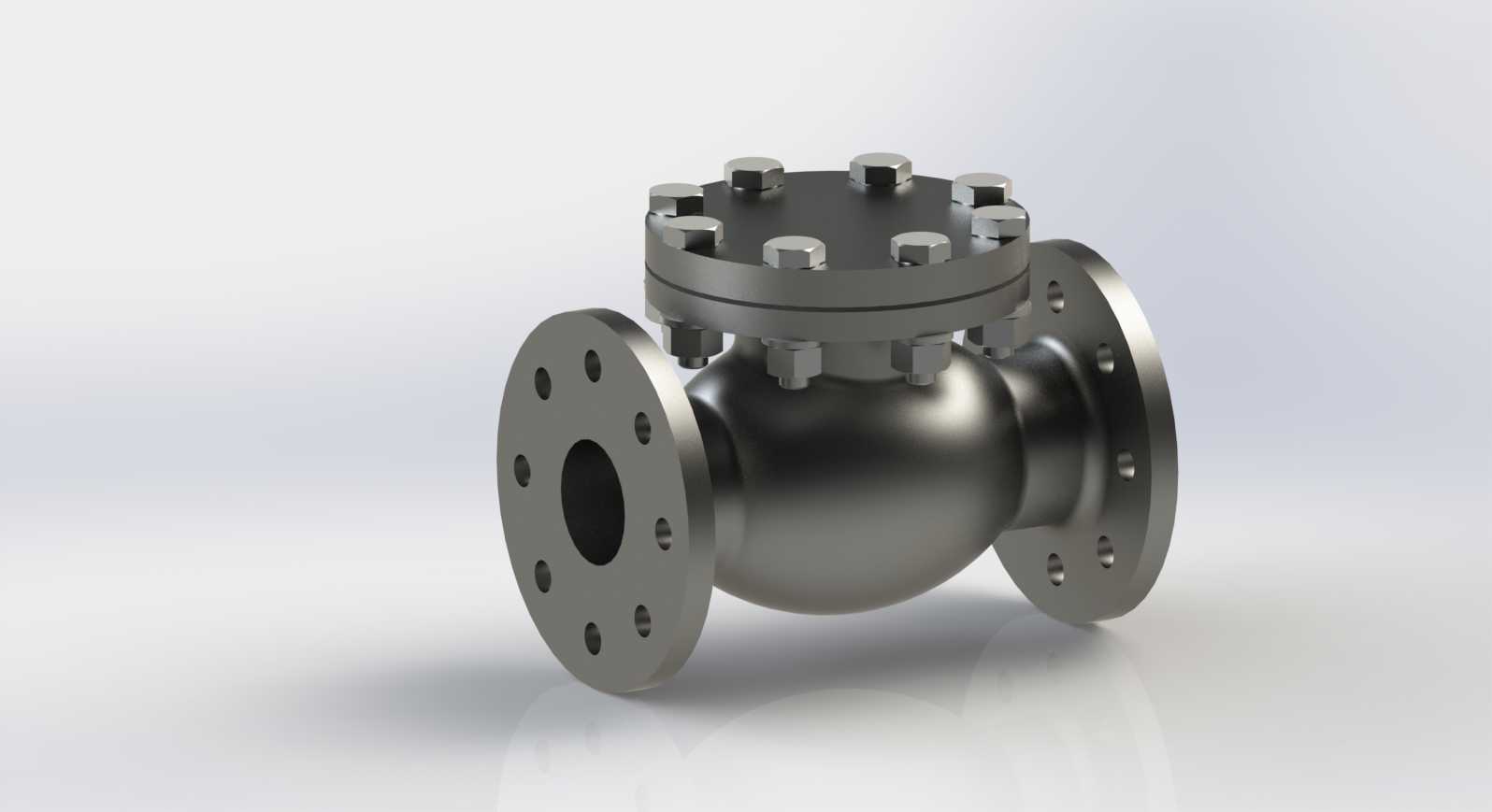

　　从结构形式看，模型采用水平直通式阀体，两端为法兰连接界面。法兰盘上布置均布螺栓孔，安装时与管路法兰配对，通过螺栓预紧和密封垫片形成外部密封。选型和布置时，首先要核对法兰外径、螺栓孔中心圆直径、孔数与孔径，保证与现场管段标准一致；同时确认阀体总长、阀盖顶部检修高度以及两侧法兰端面间距，避免在紧凑管廊中与支吊架、保温层或相邻阀门发生干涉。阀腔下方保留落脚支撑轮廓，实际安装可借助管路承重，也可在大口径工况下增设支座，减少阀体自重对法兰焊缝的附加弯矩。

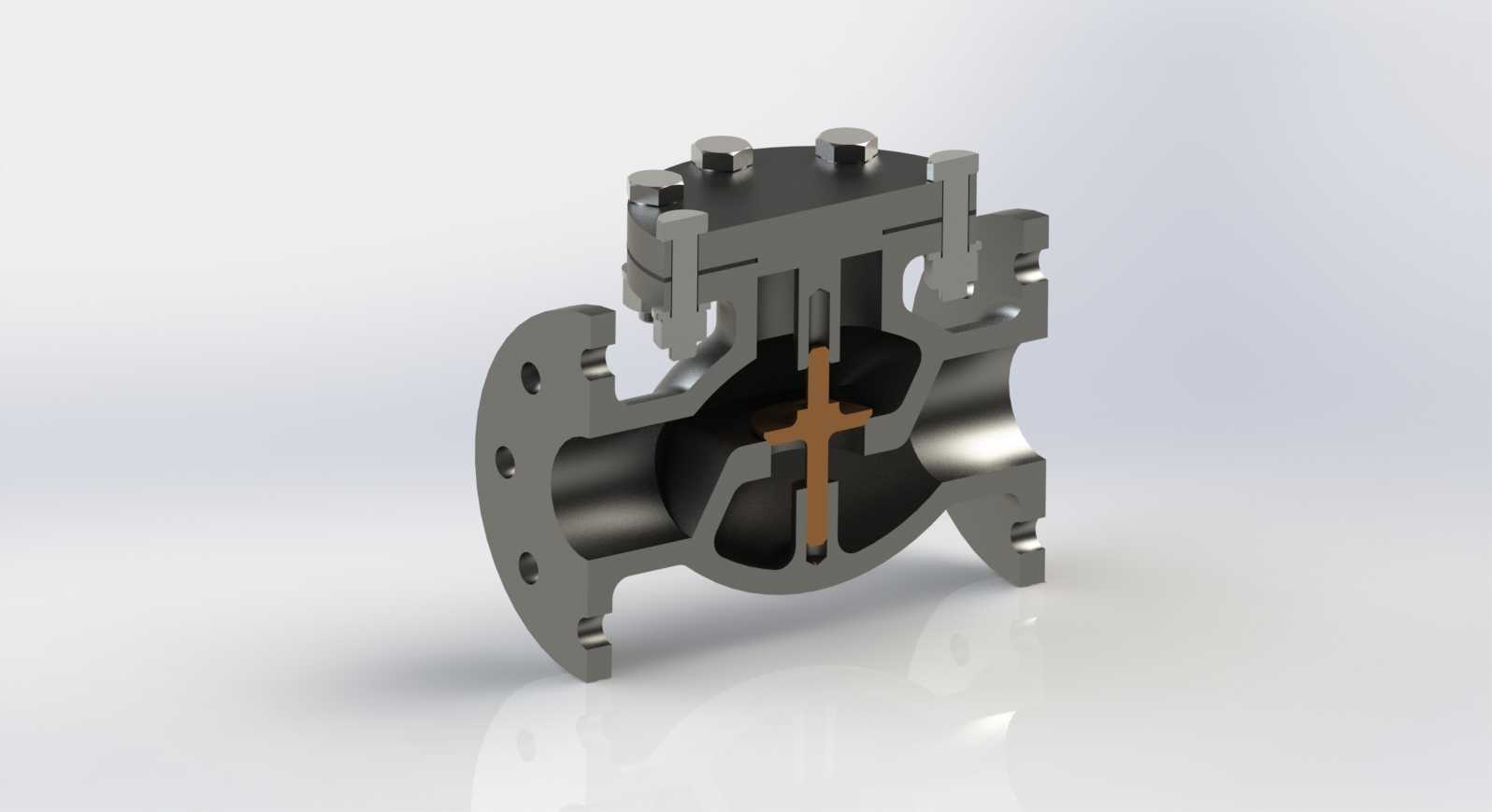

　　模型的价值在于将外壳做了剖切处理，内部流道、阀瓣、摇臂、销轴和十字形导向限位结构均可直接观察。介质从一侧法兰进入后，沿渐扩流道抵达阀瓣区域；正向压力超过阀瓣开启阻力时，阀瓣绕上部销轴摆动抬起，流体从阀瓣周围通过，再经另一侧流道送出。阀瓣开启角度受内腔限位约束，不能无限制翻转，这样既能降低流动阻力，也能避免阀瓣在高速流体中反复撞击阀体。反向流动时，介质压力作用在阀瓣密封面一侧，配合阀瓣自重，使阀瓣回落到密封座上，流道被快速封闭。

　　上部阀盖通过螺栓组件与阀体连接，盖体与阀体之间形成检修结合面。该结构便于在不拆断整条管路的情况下打开阀盖，检查销轴、摇臂、密封面和内腔沉积情况。对于含有颗粒、杂质或易结垢介质的管路，检修空间尤其重要；布置时应在阀盖上方预留足够操作高度，满足扳手拧紧、螺栓取出和阀瓣组件吊装的需要。模型顶部的螺母、螺柱和压盖轮廓均按装配关系表达，能够帮助设计者理解预紧力如何通过阀盖传递到阀体密封面。

　　内部十字形构件承担导向和限位作用，其位置并不阻断主流通路径，而是在阀瓣开启、关闭过程中约束摆动轨迹，减少偏磨和卡滞。阀瓣与摇臂的铰接点设在流道上方，远离底部沉积区，可降低杂质堆积对转动副的影响。密封面位于阀瓣与阀体座圈之间，结构设计上强调接触贴合率；在三维建模时，需要重点检查阀瓣全关状态下的密封面重合关系、全开状态下与阀盖内壁的安全间隙，以及摇臂旋转过程中是否与内腔筋板发生碰撞。

　　从流道设计思路看，阀体入口和出口采用近似同轴布置，内腔在阀瓣区域扩大，为摆动件提供运动空间。流道转折不宜过急，否则会造成局部涡流和压损增大；但阀腔又必须具备足够容积来容纳阀瓣开启角度，因此外形上呈现中部膨大、两端收束为法兰接口的特征。剖切模型清楚显示了壁厚变化：法兰根部、阀座承载区和阀盖螺栓凸台处金属实体较厚，而流道侧壁在满足承压要求的前提下保持均匀过渡，这种处理有利于铸造或成型时减少缩孔、应力集中等问题。

　　在工程选型中，这类止回阀通常安装在泵出口、总管分支点或设备入口前。泵出口位置要兼顾阀瓣开启压力与泵启动扬程，若阀瓣过重或弹簧附加力过大，会增加正常输送时的能耗；若关闭过慢，则倒流介质可能引起泵反转。水平安装是该结构的常见方式，阀盖朝上，可保证阀瓣重力方向与设计关闭方向一致；若随意倾斜或倒置，销轴和摇臂的受力状态会改变，密封可靠性也会下降。建模时可据此建立安装基准：以两端法兰轴线为水平中心线，以阀盖结合面为上部检修基准，再检查底部轮廓与基础平台之间的距离。

　　对于三维设计人员，该模型不仅是外观件，更适合用来演示装配逻辑和运动校核。阀体作为主承载壳体，阀盖、螺柱、螺母、阀瓣、摇臂、销轴和内部限位件分别构成独立装配层级；干涉检查应覆盖阀瓣从全关到全开的旋转角度，而不是只核对单一姿态。密封面、铰接孔和法兰密封面属于关键配合区域，尺寸链需要从法兰端面、阀座中心线和销轴孔位置同步控制。通过剖切视图，还可以在方案评审中直观说明介质流向、阀瓣动作、检修拆卸路径以及安装边界，减少二维图纸中内部结构表达不清的问题。
