伊顿BZM1塑壳断路器三维结构模型

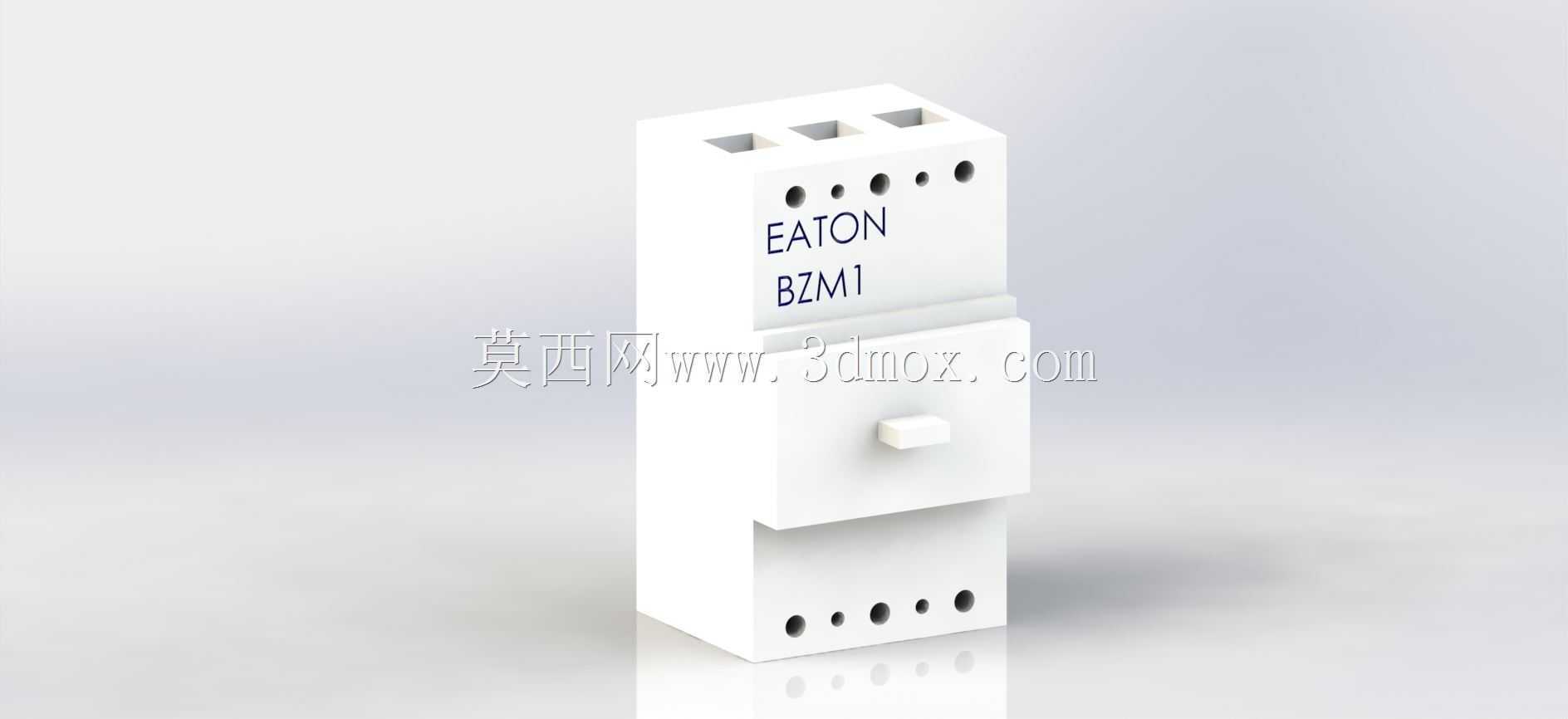

　　这款塑壳断路器的三维建模完全参照实物安装与功能逻辑搭建，在低压配电场景中，这类元件承担着配电线路末端过载、短路保护的核心作用，常见于工业厂房低压柜、楼宇配电竖井、设备配套电控箱内，是低压配电系统里不可缺少的保护类元件。从实际工程应用来看，这类断路器需要同时满足进线端母排对接、出线端线缆压接、导轨或螺钉固定安装、操作手柄外露操作的多重空间要求，建模时首先要把安装边界尺寸做准——整体宽度对应标准模数化配电安装的1P宽度规格，高度方向预留出柜内母排布线的安全间隙，深度方向要匹配常规电控箱的内深余量，避免安装后与箱门或内部走线产生干涉。

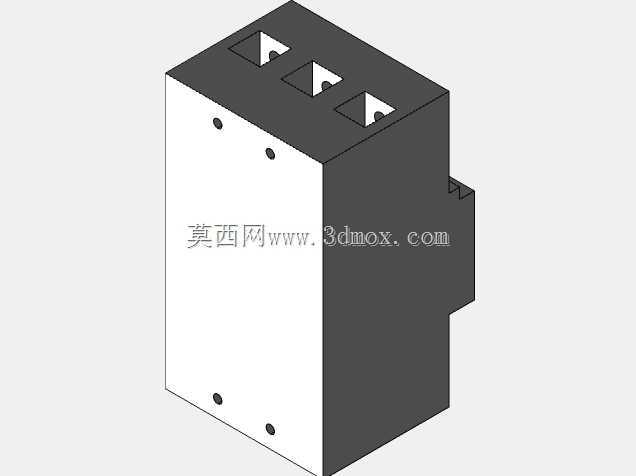

　　从功能结构来看，模型还原了断路器的三段式主体结构：上部是进线接线端子区域，预留了对应数量的接线螺钉孔位，每个端子的压线腔尺寸匹配常规16平方及以下线缆的压接空间，端子之间的隔筋结构完全还原，避免不同极之间的电气间隙不足；中部是操作机构与脱扣器的容纳腔体，外部的操作手柄行程做了准确还原，分闸、合闸两个位置的手柄角度与实物一致，手柄周边的面板凸起结构也做了还原，方便操作时的触感识别；下部是出线接线端子区域，和上部进线端的端子结构对应，同时底部预留了标准导轨安装的卡扣结构，也保留了螺钉固定的安装孔位，适配两种主流的低压元件安装方式。

　　建模过程中特意还原了产品表面的标识区域位置，包括品牌标识、型号标识的印刷区域，虽然没有做纹理贴图，但结构上预留了标识的凹陷或平面区域，方便后续做渲染或出工程图时添加标识内容。外壳的分模线位置也做了准确还原，上下壳体的拼接缝隙、卡扣配合的结构都有体现，不是简单的整块实体建模，能直观看到壳体的装配逻辑。对于结构设计从业者来说，这个模型可以直接用于配电盘的布局校核，在做电控箱三维布局时，直接导入该模型就能核对元件之间的安全间距、走线空间、操作手柄的操作空间是否足够，避免实际装配时出现元件干涉、操作距离不够的问题；对于设备选型人员来说，可以通过模型直观了解该款断路器的外形尺寸、安装点位位置，提前在设计阶段确认安装板的开孔尺寸、母排的折弯角度，减少现场安装的整改工作量。

　　从设计思路上，这类低压断路器的建模核心不是做外观的曲面渲染，而是把所有和安装、装配、干涉校核相关的结构做准确：比如接线端子的开孔深度，决定了线缆插入后是否会顶到内部机构；安装卡扣的突出高度，决定了导轨安装后元件和安装板之间的间隙，这个间隙会影响底部走线的空间；操作手柄的突出高度，决定了箱门开孔的尺寸，以及操作时是否会被箱门挡住。模型里所有的安装孔位、卡扣位置、端子位置都和实物保持一致，没有做简化处理，哪怕是外壳上的散热小孔，也按照实际的位置和大小做了还原，这些小孔虽然不影响安装，但在做热仿真分析时，这些结构是空气流通的关键通道，准确的结构能让仿真结果更贴近实际运行状态。

　　在实际的设备配套场景中，这类断路器经常和接触器、热继电器、端子排等元件并排安装在导轨上，模型的宽度尺寸严格按照标准模数制作，和其他模数化元件并排安装时，不会出现宽度方向的尺寸偏差，导致导轨上的元件排布拥挤或留缝过大。另外，模型的进线端和出线端的端子朝向也做了准确还原，上进下出的接线方式符合常规配电的接线习惯，在做布线设计时，可以直接从模型的端子位置引出线缆走向，提前计算线缆长度，规划走线槽的位置，让整个电控箱的布线更规整。
