低空反制网捕式无人机拦截发射装置

　　这套结构围绕低空小型无人机的非毁伤拦截需求展开，核心思路是在近距离处置场景中，通过多管发射机构将捕网弹推送至目标航迹前方，使网体在空中展开并缠绕旋翼、机臂或机身，迫使违规无人机失去升力与姿态控制。与硬杀伤方式相比，网捕处置不依赖爆炸物或高能束，落点后的目标机体相对完整，便于后续核查、取证和责任追溯，也能降低在人群密集区、机场周界、活动场馆、厂区上空使用时的二次伤害风险。

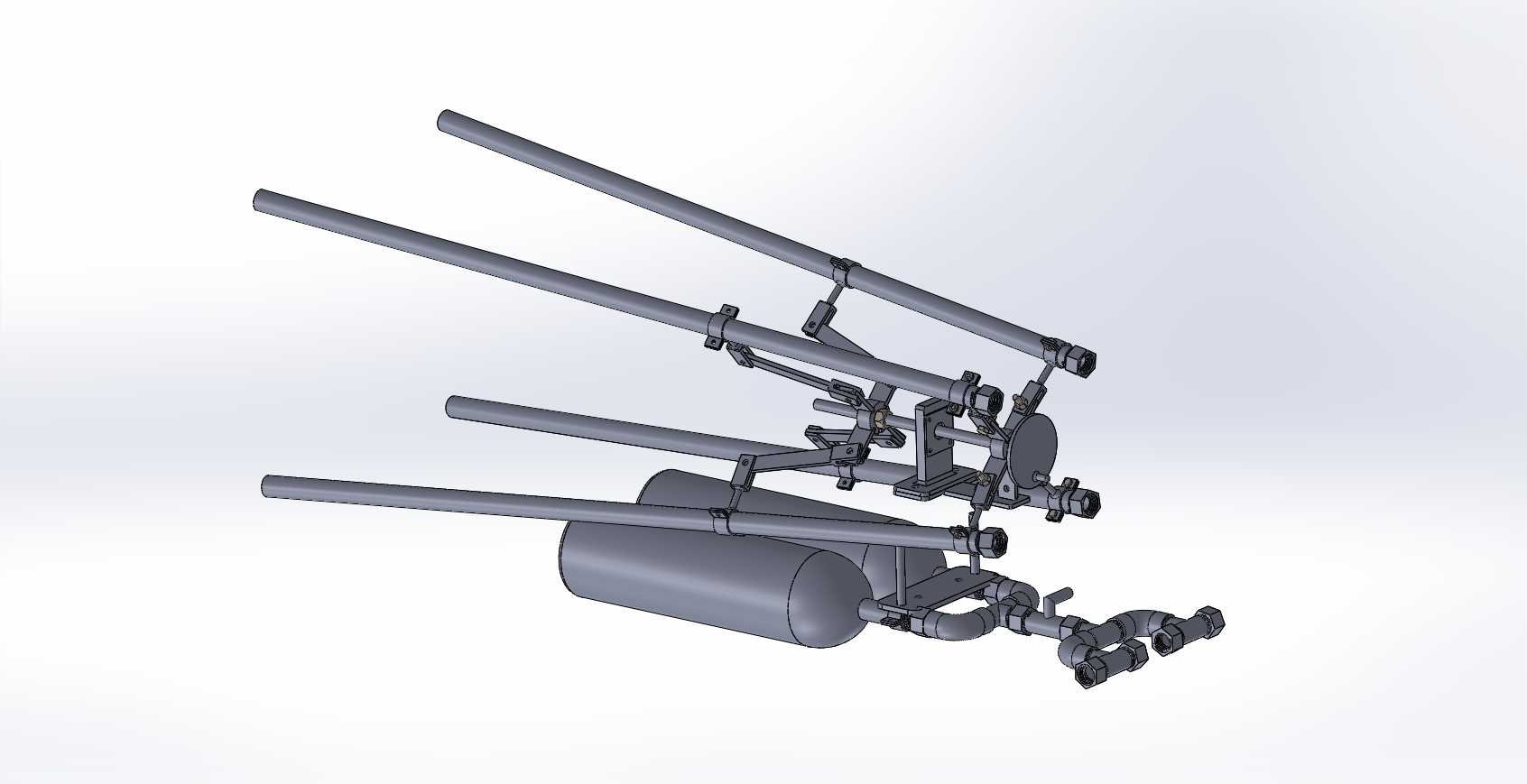

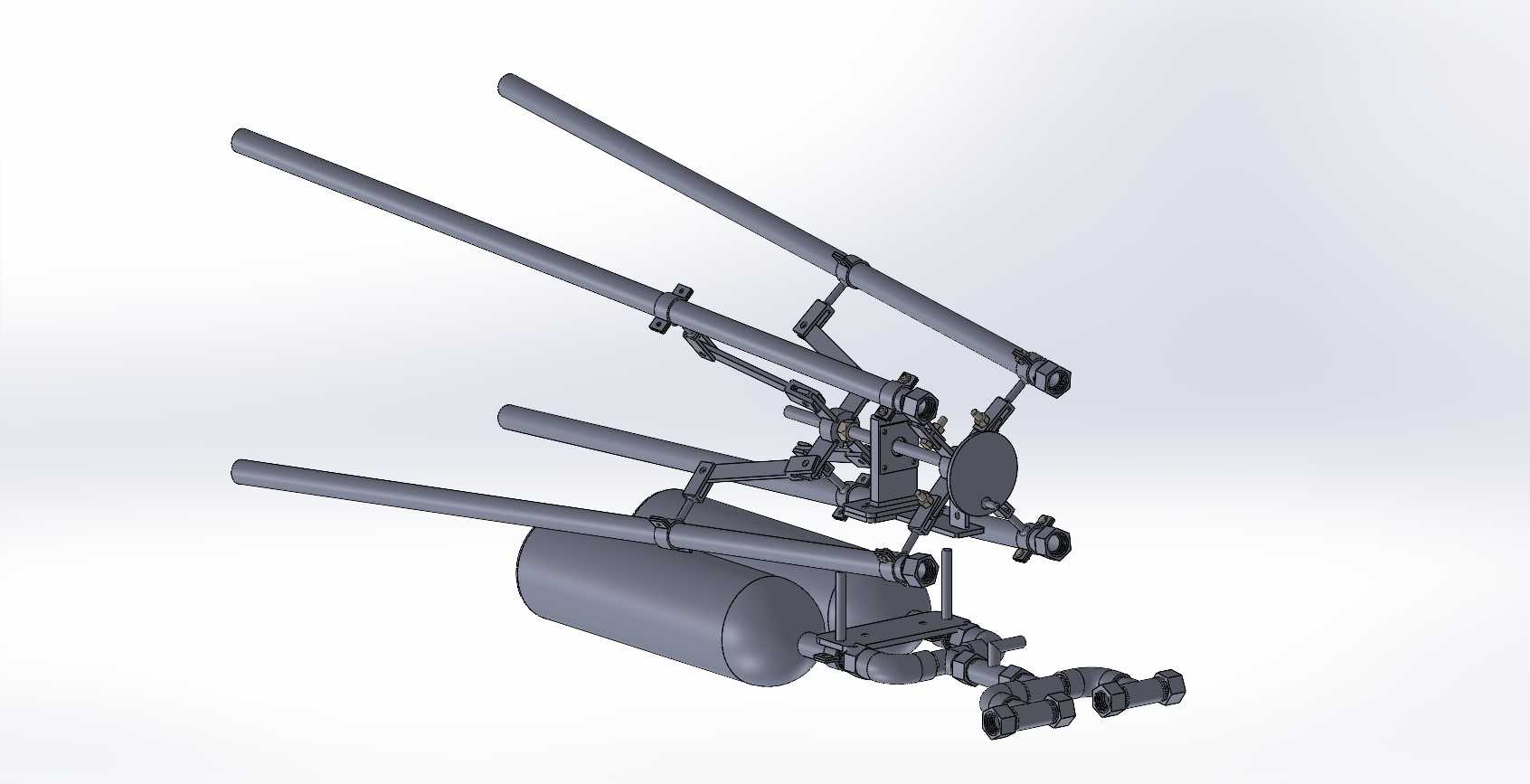

　　从整机布置看，装置采用多根平行发射管作为外部主体，管体沿发射方向分层排布，形成较宽的拦截覆盖扇面。多管方案的价值不在于简单增加弹药数量，而是通过管间间距和发射角度的配合，提高单次或连续处置时网弹覆盖目标航路的概率。小型无人机在低空飞行时速度、高度和悬停位置变化较快，操作人员很难始终保持精确对点瞄准，多管布局可以在一定程度上宽容瞄准误差，使捕网在目标附近形成更有利的交会条件。

　　中部承载结构负责连接发射管、击发组件、控制阀件和握持支撑部位。建模时可以看到，管体并非孤立固定，而是通过多组卡箍、连杆和铰接座与中心支架相连，这种布置有利于承受发射瞬间的轴向反力，并将载荷分散到框架各节点。卡箍位置需要兼顾管身刚性与拆装便利性，过近会增加结构重量并限制维护空间，过远则可能导致长管在重复发射后出现振动偏差。铰接与调节结构的存在，使发射管仰角、间距或姿态能够根据使用方式进行约束和调整，便于在携行、架设和瞄准状态之间切换。

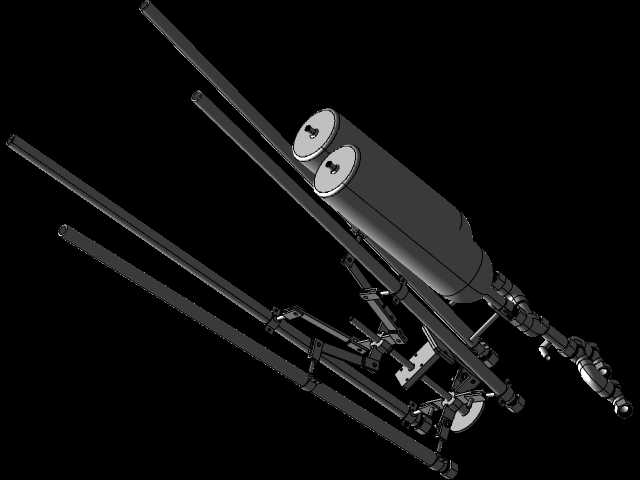

　　下部的气瓶、阀组和管路构成压力释放与发射动力通道。储气瓶作为独立承压部件，通过管接头、控制阀和分流通路与发射系统连接，开启后可按设定路径向发射管提供瞬时推力。该类结构在三维设计中要特别注意气路走向：管路应避免急弯、交叉和悬空过长，接头位置应预留扳手操作空间，阀件操纵部位要朝向人员可快速触及的方向。气瓶与框架之间应设置可靠抱箍和缓冲垫，防止携行振动造成松动；发射管后端、气路接口和密封部位则属于高频受力区域，装配时需要保留同轴度和端面压紧余量。

　　实际使用场景中，这类装置通常部署在低空安保巡逻、临时禁飞区管控、监狱与能源设施周界防护、大型活动现场警戒等位置。操作人员发现目标后，先判断无人机航向、高度和风向，再选择合适发射仰角；捕网弹离管后，网体通过牵引质量块带动展开，在目标前方形成张开面。若命中旋翼，网绳会缠绕桨叶并破坏气动平衡；若覆盖机臂或机身，则会限制姿态调整并增加阻力。装置前端的多管朝向和下方阀控布局，使人员能够以肩扛、支架固定或地面架设等方式完成近距离拦截。

　　外形边界方面，长发射管构成设备的主要长度方向，后方气瓶和阀组形成下部质量集中区，整体重心应尽量靠近握持或支撑点，以减少长时间值守时的操作疲劳。管体端部、阀件手轮和接头处不宜突出到搬运握持路径上，框架外侧应避免尖锐棱边。若安装在固定云台或车载支架上，中心支架需要预留标准连接面，并保证发射反力的作用线尽量通过支撑点，减小翻转力矩。

　　结构建模时，发射管可按薄壁长筒件处理，重点控制管夹安装面、后端接口和中心轴线；卡箍与连杆属于典型承力小件，应体现壁厚、圆角和紧固件位置；气瓶组件需单独表达瓶身、端盖、接头和阀件连接关系。对于三维结构工程师而言，该模型的学习重点不在复杂曲面，而在于长管框架的刚度分配、气路元件的空间集成、发射载荷传递路径以及人机操作边界的协调。通过这些结构细节，可以较完整地呈现一种面向低空安防任务的半自动网捕拦截设备。
