48mm口径管道压力维持安全阀结构

　　这套阀件结构面向闭式流体管路的压力稳定需求，核心作用是在管路运行压力超出设定阈值时自动泄放多余介质，避免管段、泵体或末端承压设备因超压出现胀裂、密封失效等故障，日常工况下则保持通路封闭，将管路内部压力维持在设计允许区间内。

　　从现场布置逻辑来看，这类阀件常安装在供水泵站出口、换热设备旁通管段、压缩空气管路分支以及小型工艺管线的承压节点处，选型时首先要核对接口通径与现场管段匹配度，该款阀件适配48mm口径管路，两端接口采用同轴对接结构，侧向预留的旁通接口可直接对接泄压引流管，超压排出的介质可通过旁通管路引导至回收槽或排水点，不会直接喷溅到周边设备与操作人员区域。

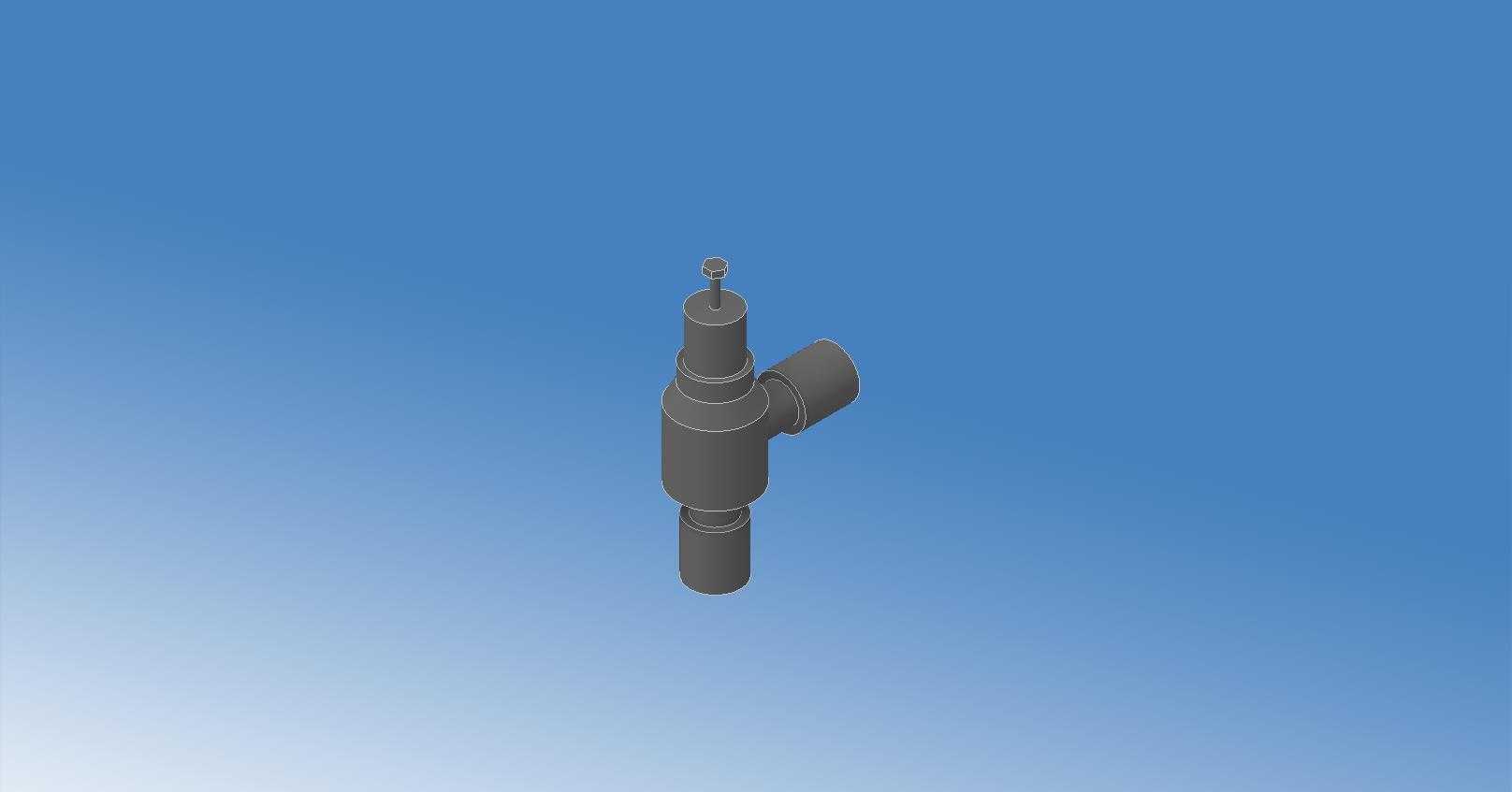

　　结构设计上，阀体主体采用三通式铸造型腔，主流道沿竖直方向贯通，侧向流道与主腔成夹角交汇，内部阀芯组件沿竖直轴线布置：底部为介质压力感应端，直接接触管内来流，中部设置密封承压面，与阀座配合实现通路截断，顶部延伸出阀杆与调压预紧结构，可通过调整上部预紧件的压缩量改变阀芯开启压力，匹配不同管路的额定承压要求。整体外形没有多余外凸结构，竖直方向总高度适配常规管廊安装空间，侧向接口的伸出长度经过压缩，在并排布置多组阀件时不会出现相邻部件干涉，阀体底部接口与顶部阀杆的同轴度公差控制在装配允许范围内，安装时无需额外调整对位即可和上下管段完成对接。

　　建模过程中优先还原了阀件的装配逻辑：阀体、阀芯、阀杆、调压螺母、密封件各零件独立建模，配合面的间隙按照实际装配公差预留，主流道的内壁圆角、侧流道交汇处的过渡曲面都做了还原，既保证流体经过时不会出现尖锐涡流区，也避免应力集中在型腔转角位置。外部轮廓的阶梯轴段、接口处的对接止口、顶部调节部位的防滑结构都按实物比例搭建，工程人员拿到模型后可以直接提取接口坐标，在管路三维布局里完成占位布置，也可以拆分零件查看内部动作路径，判断阀芯升程、泄压通流面积是否满足现场泄放量要求。

　　实际选型校验时，除了通径尺寸，还需要结合管路工作介质类型、正常工作压力区间、超压时的最大泄放流量来核对阀座通径与预紧力范围，安装位置要预留顶部调节结构的操作空间，方便后期运维时不用拆卸整个阀体即可微调开启压力，侧向泄压口的朝向要避开电气元件与人行通道，引流管的通径不能小于阀件侧接口尺寸，避免泄放时背压过高导致阀门回座失效。
