手动可调式可变流量控制阀结构

　　该结构面向小流量流体输送与手动计量回路，核心作用是布置在泵出口与手动计量单元之间，使进入计量段的流体流量能够随泵的运行速度成比例变化，并通过人工调节改变流体转向与通流状态，让操作人员在现场能够直观感知泵侧工况变化。它不是单纯承担全开、全关任务的截断阀，而是兼顾流量微调、回路连通和操作反馈的管路控制元件，适用于实验台架、小型加注装置、工艺取样系统以及需要人工干预流量的辅助液压、润滑或输送管路。

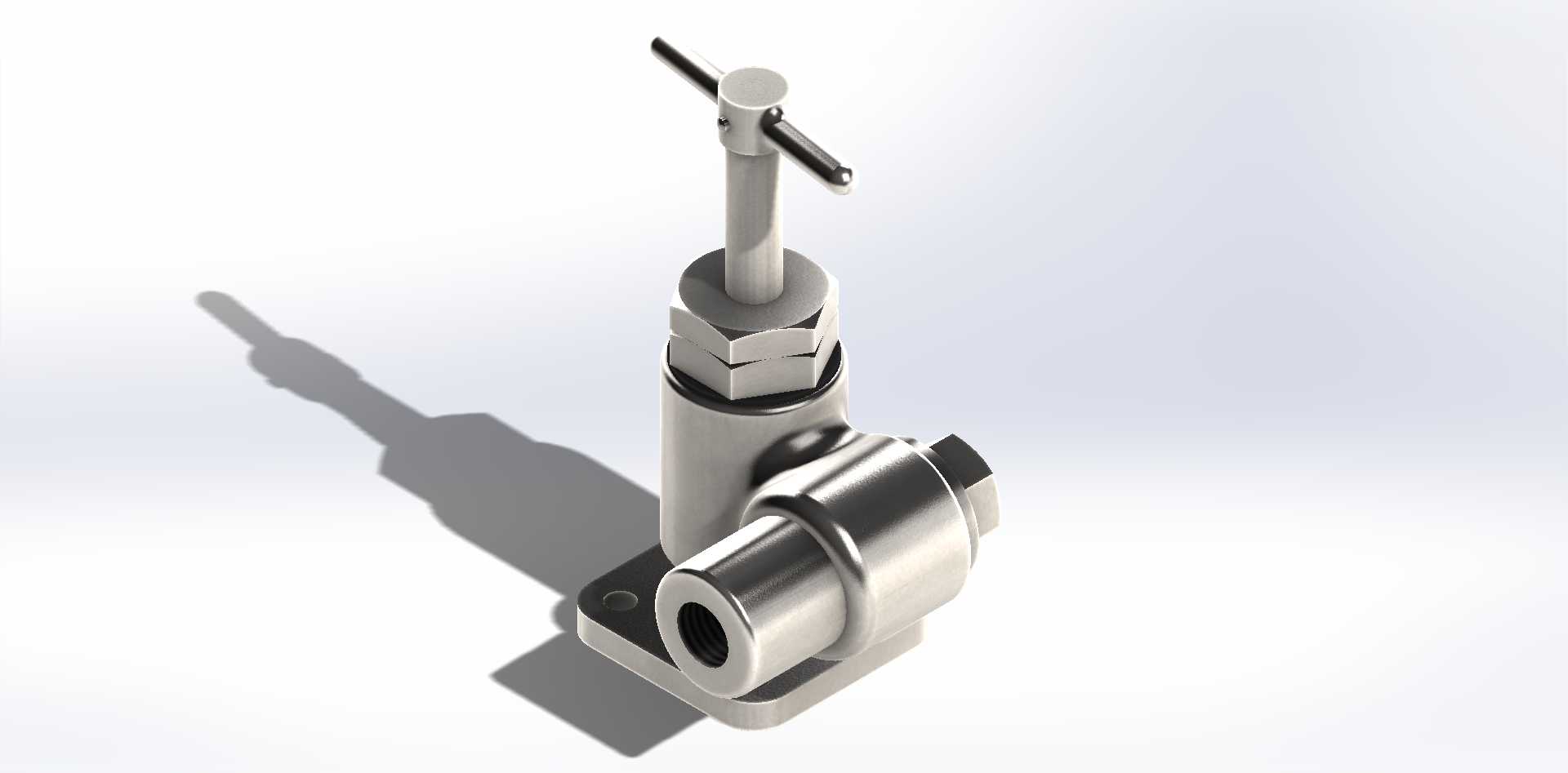

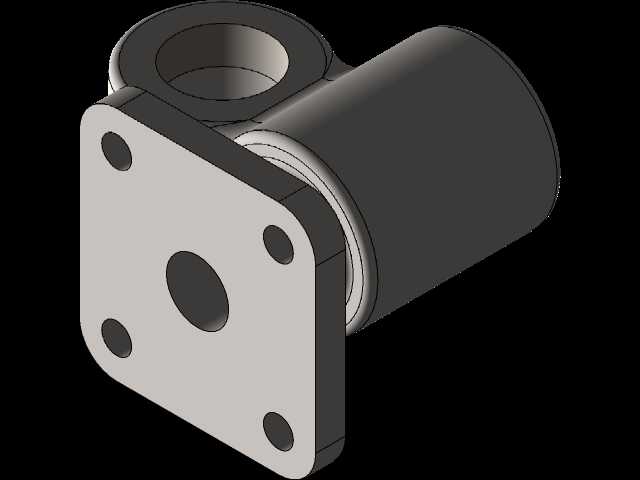

　　从布置逻辑看，阀体下部采用带安装孔的底板形式，便于通过螺栓固定在支架、面板或设备基座上。底板与立式阀柱形成稳定支撑，侧向水平接口用于接入管路，顶部调节杆向上伸出，操作手柄位于最高处。这样的布局使管路连接区和人工操作区分离：水平方向完成进出流道对接，竖直方向完成开度调节与锁紧，现场维护时不必频繁拆卸底部固定件，也能避免调节动作对管道接头产生额外扭转。

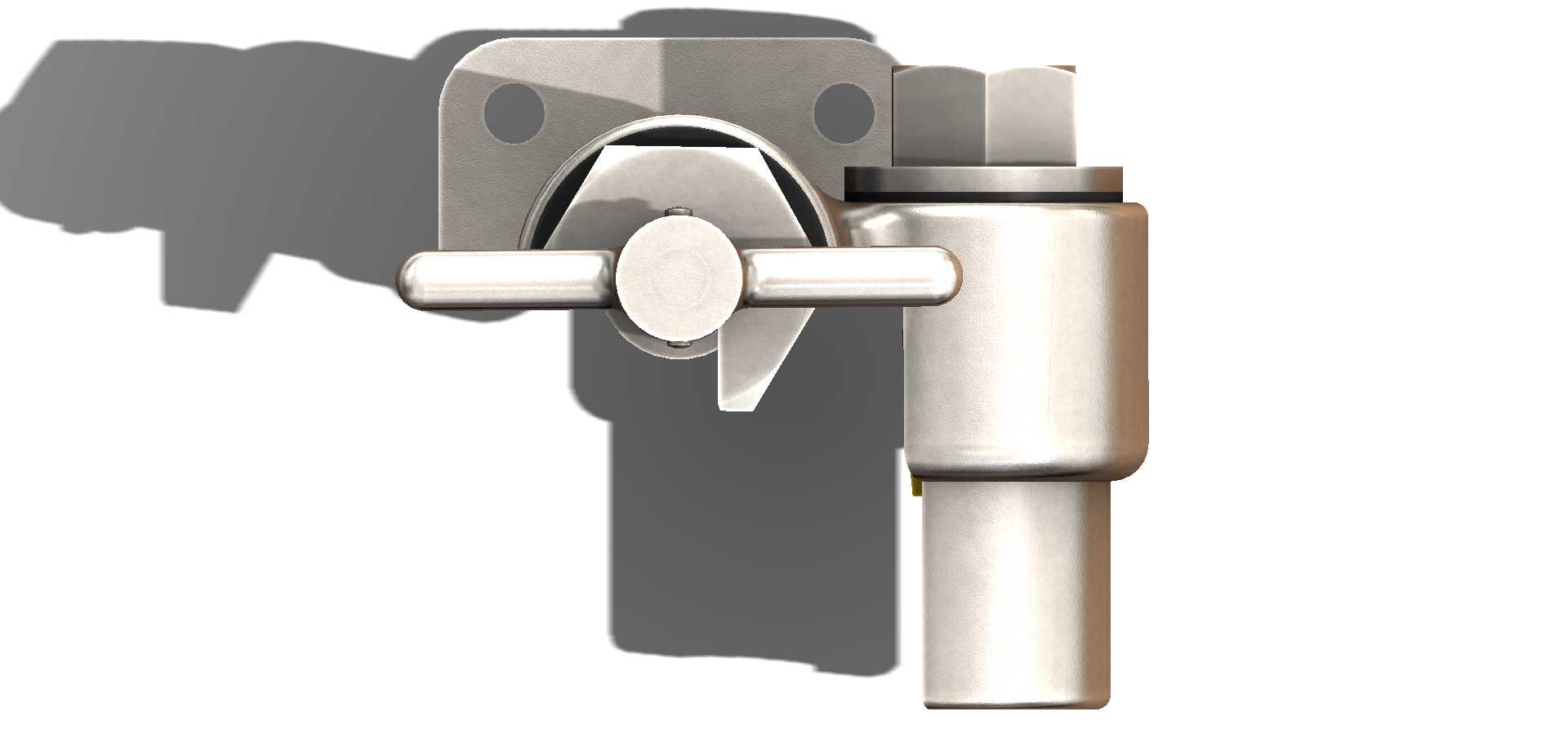

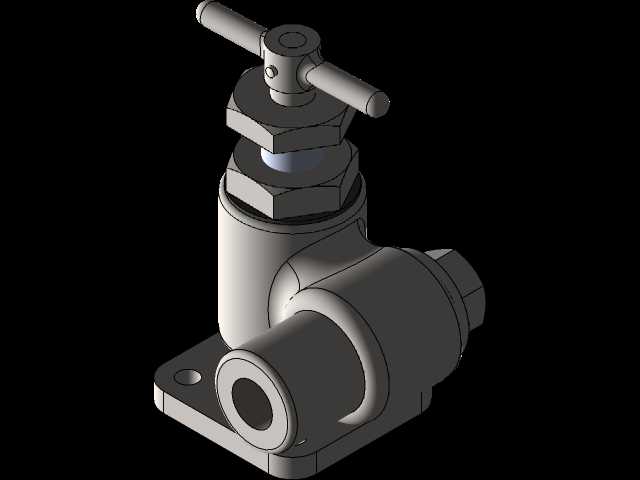

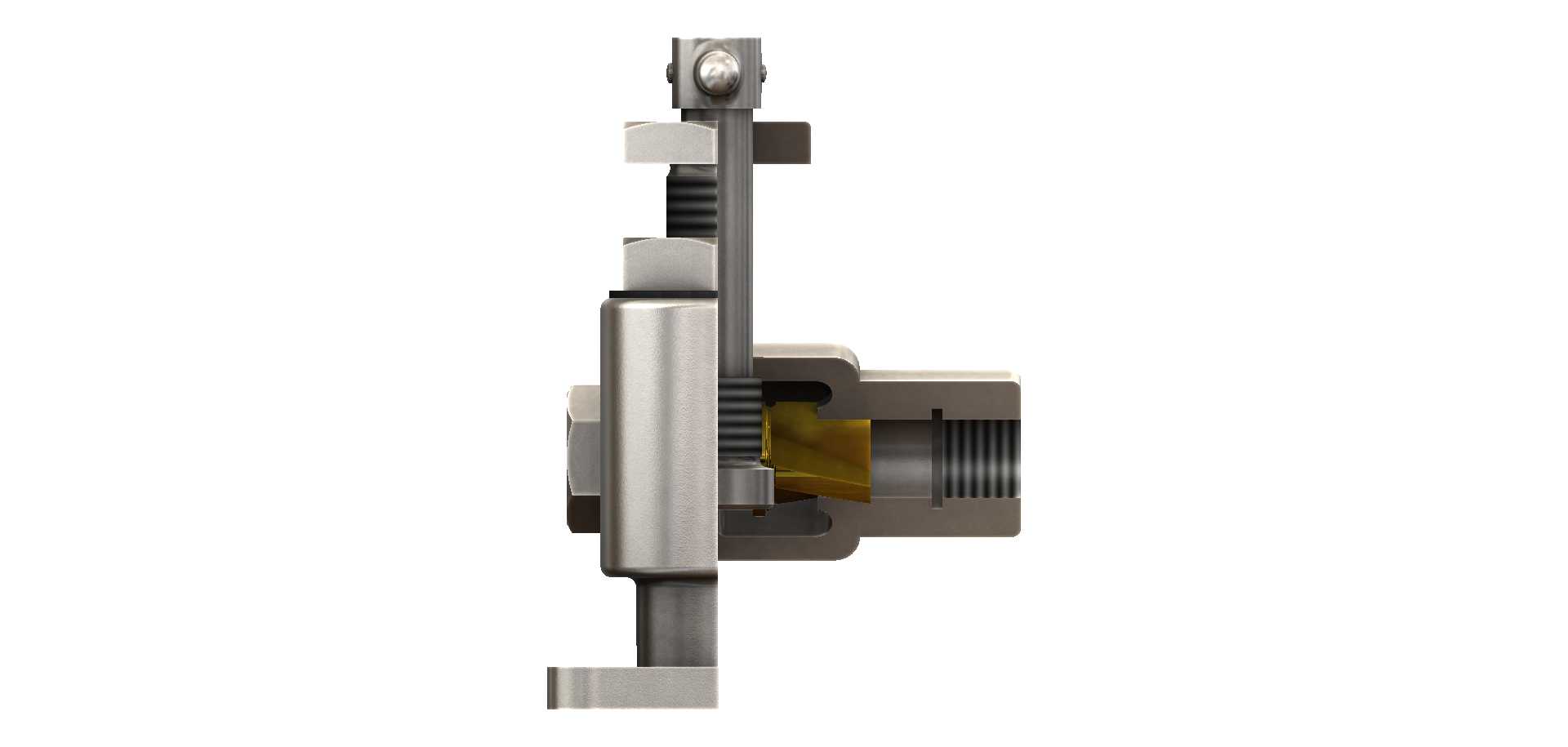

　　外形上，主体由立式柱状阀腔、侧向圆筒接口、底部安装板、顶部锁紧螺母和T形操作杆组成。侧向接口为圆筒形外伸结构，端部保留与管路对接的孔口和外六角连接部位，能够容纳接头、堵头或管螺纹连接件。立式阀柱外部设置多层六角螺母结构，既承担阀杆导向、压盖锁紧和密封预紧功能，也为扳手装配提供明确受力面。顶部T形手柄横向伸出，操作人员无需专用工具即可转动阀杆；在需要锁定开度的工况下，可借助上部螺母约束调节位置，减少振动引起的开度漂移。

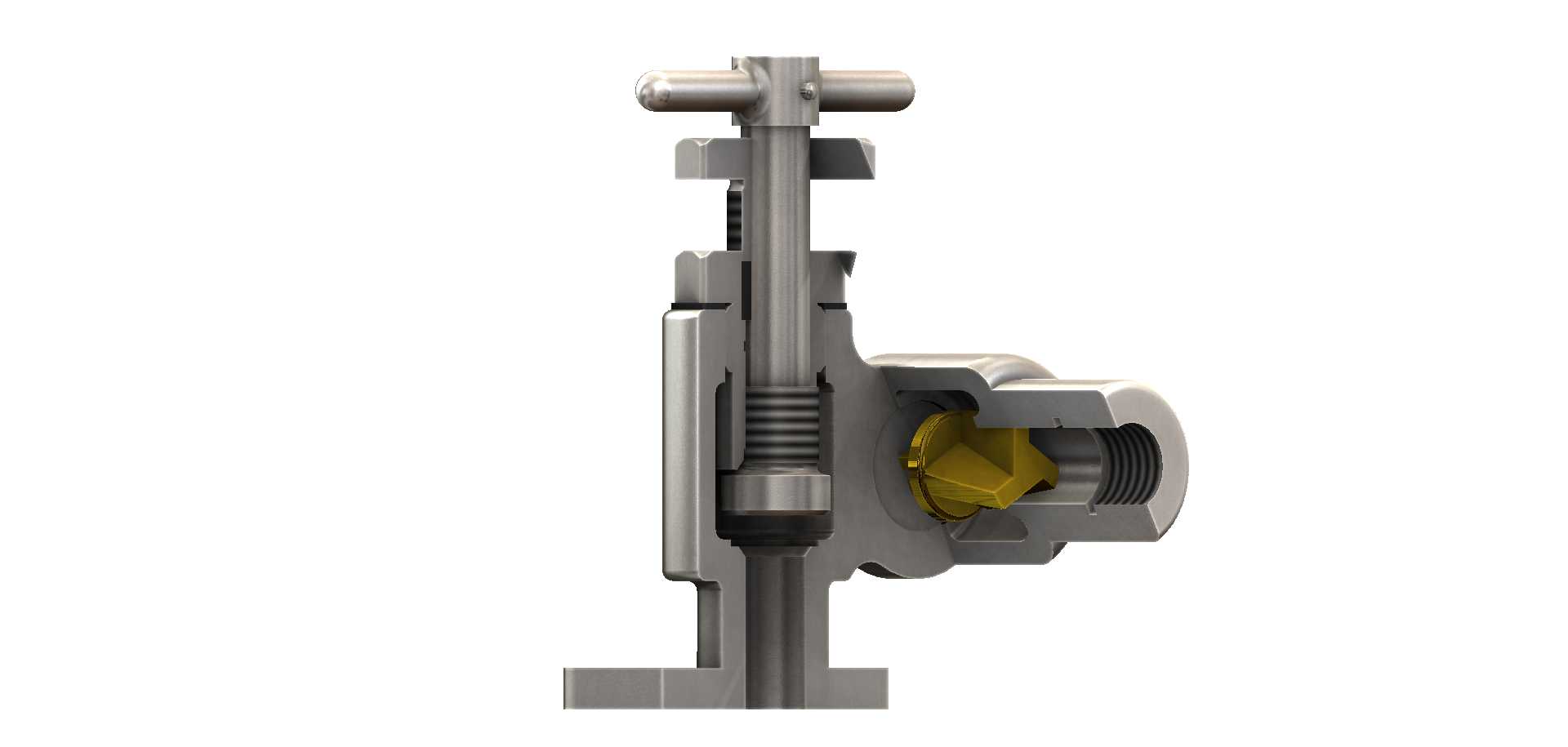

　　结构设计的重点在于流道、阀杆和密封件之间的配合。阀体内腔需要形成连续而可控的通流路径，侧向接口与竖向阀腔相交处是流道转折区域，建模时应保证相交圆角、壁厚和加工可达性。若转折处过于尖锐，流体在小开度状态下容易产生局部涡流和压降，也会增加颗粒沉积风险；若壁厚过度增加，则会使阀体外形臃肿、重量上升。较合理的处理方式是在流道转折区保留圆滑过渡，在外部承压区域增加实体厚度，而在安装板、手柄和非承压部位控制材料占用。

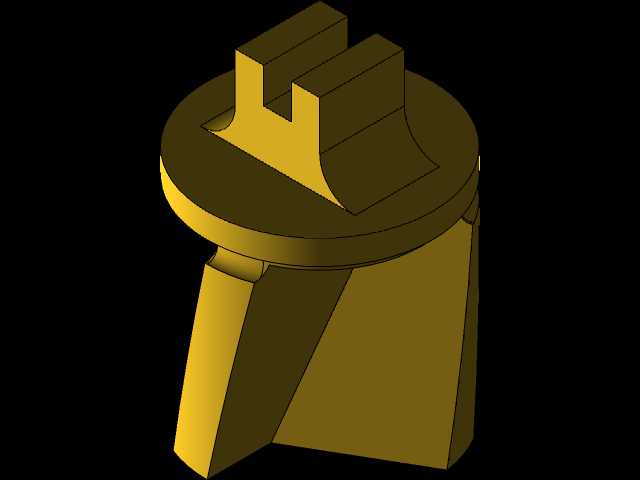

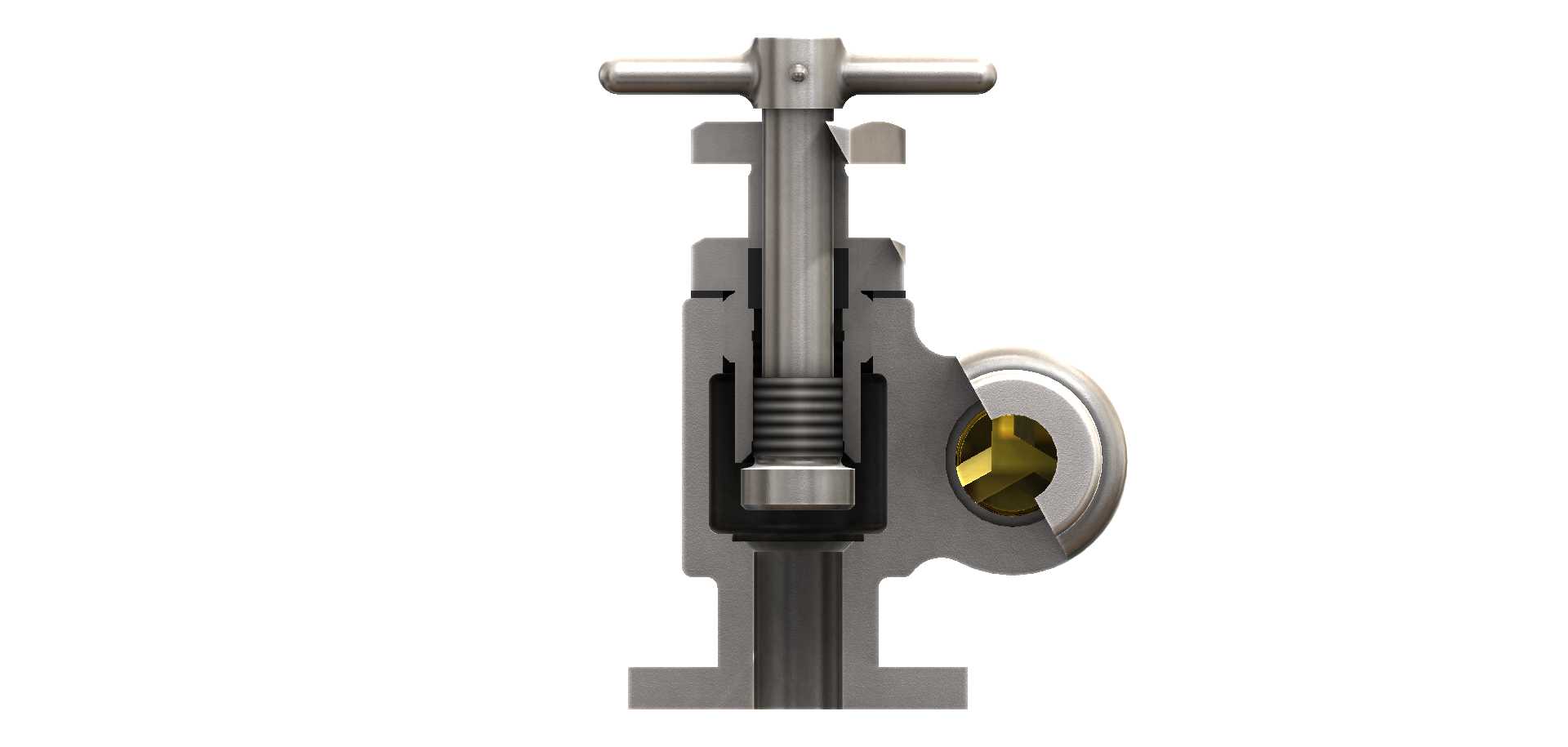

　　阀杆部分承担开度变化和操作力传递。顶部手柄旋转后，阀杆通过螺纹副产生轴向位移，改变内部截流元件与阀座之间的有效通流面积。与普通开关阀相比，可变流量阀更强调调节行程与流量变化之间的对应关系。阀杆螺纹螺距、手柄回转半径和截流面形状都会影响调节细腻程度：螺距过大时，微小转角会引起明显流量跳变；螺距过小则操作圈数增加，现场响应变慢。T形手柄增加了力臂，适合手动微调，但在三维布置时需要校核手柄回转空间，避免其与邻近管道、仪表或防护罩发生干涉。

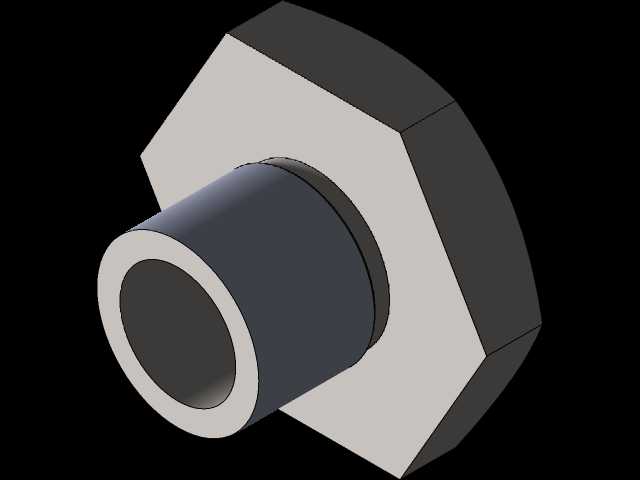

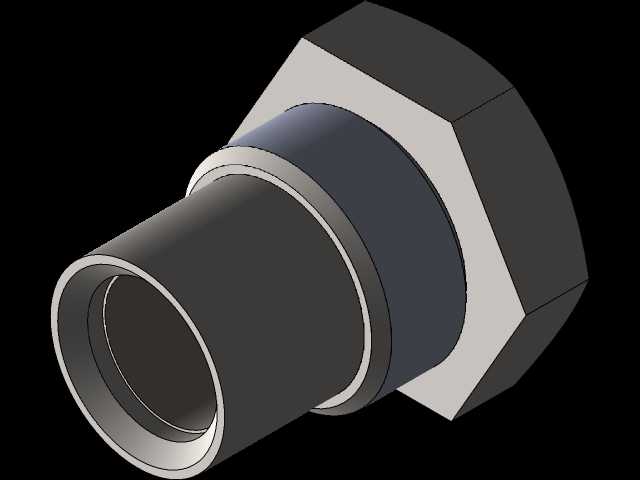

　　密封与锁紧结构同样不能忽略。阀杆穿出承压阀体的位置需要设置填料或密封压盖，外部六角螺母用于提供轴向预紧力，使密封件在阀杆往复或旋转运动时保持贴合并控制外漏。建模时应区分固定螺母、调节螺母和压盖件的功能层级，不能把所有六角外形简化成单一装饰特征。侧向接口处的六角部位则主要服务于管路装拆，扳手空间应围绕接口轴线预留，尤其在阀门贴近墙板或底板安装时，要保证接头拧紧工具能够进入。

　　安装边界方面，底部安装板的孔位决定了阀门在设备中的定位精度。底板面积不大，但承担整机倾覆力矩和管路反力，因此孔边距、板厚和阀柱根部过渡需要协调。侧向管路接入后，管道重量和流体脉动会对接口形成弯矩，底板固定点不能只按静态重力考虑，还应留出抵抗管路振动的裕量。若设备空间紧凑，可将阀门贴近计量单元布置，以缩短调节后流道长度，减少滞后；若管路温度或压力波动较大，则应在阀前后保留直管段和拆装空间，便于检修密封件和更换接头。

　　在三维建模过程中，可先按管路中心线确定侧向接口高度，再以底板安装面为基准建立立式阀腔。阀杆、手柄、锁紧螺母和内部截流件应保持同轴关系，侧向接口与主阀腔采用布尔合并形成整体承压壳体，交线处根据铸造或机加工工艺补充圆角。安装板孔、接口内孔和阀杆通道属于关键配合特征，尺寸链应从安装面、接口端面和阀杆顶端分别校核，避免装配后出现手柄高度不足、管路对接偏心或密封压盖无法压紧等问题。整体结构紧凑、功能分区清晰，适合作为流体控制类设备中手动调节与计量联动环节的典型阀门结构参考。
