千升立式储水罐结构设计

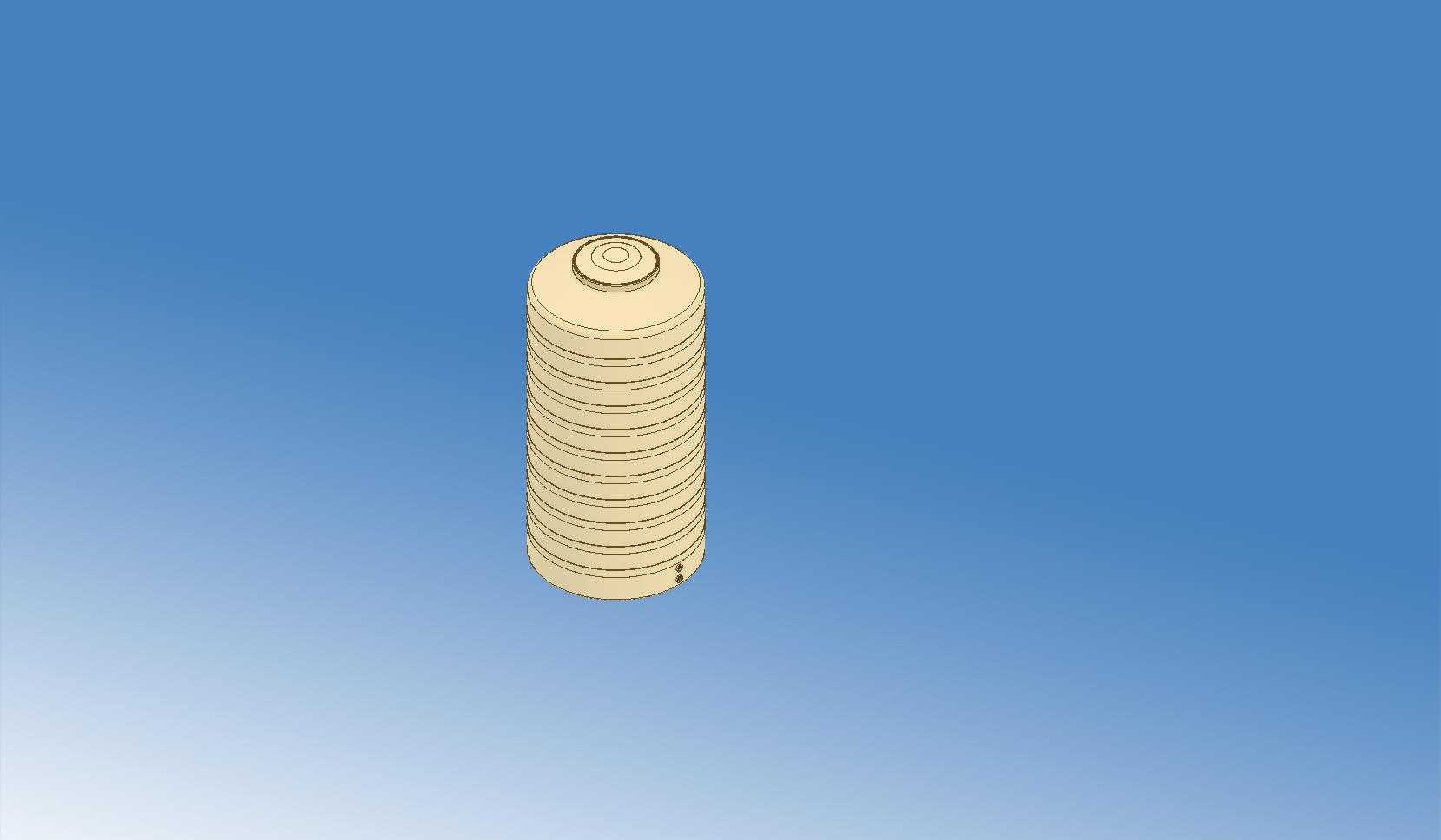

　　这套立式储水罐结构围绕千升级常压储水需求展开，罐体采用直立圆筒形态，整体重心沿竖直轴线分布，适合布置在厂区室外地坪、楼顶设备间、水处理机房旁或农业灌溉取水点。相比方形焊接容器，圆筒形侧壁在满液状态下受力更均匀，环向应力能够沿周向连续传递，局部没有尖锐转角带来的应力集中，长期承受静水压力时变形更可控。罐体外壁布置多道环形加强筋，筋条沿筒体周向环绕，间距随罐体高度均匀排布。这种结构并不是单纯的外观造型，而是针对薄壁滚塑罐体的刚度补强：当罐内液位升高时，筒壁会受到随深度增加的侧向水压，环形筋能够限制筒体径向鼓胀，降低空罐搬运和满罐静置时的局部凹陷风险。筋位同时提高了罐体抗风载和抗侧向磕碰能力，在户外堆放、转运和日常维护中，

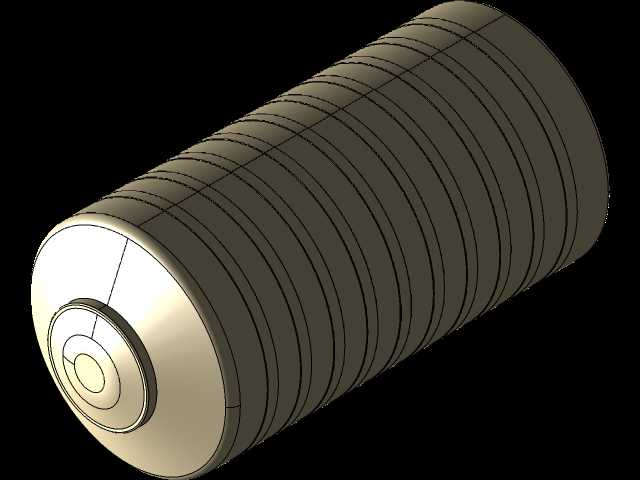

　　轻微碰撞不易直接伤及主壁。顶部采用收口式罐口设计，中心设置圆形检修或加注口，口部带有台阶配合面，便于配套盖子、密封圈或法兰连接件。收口区域通过圆弧过渡与筒体连接，避免顶端直径突变造成壁厚分布不均。对于滚塑成型件而言，顶部转角、筋槽和口部是材料堆积与流动的关键位置，建模时需要保持过渡圆角连续，使壁厚在成型过程中尽量均匀，减少尖角处缺料、薄壁或内应力集中。罐体下部保留接近平底的支撑形态，可直接放置在平整硬化基础上，也可配合混凝土条形基础、钢架底座或防渗漏托盘使用。现场布置时，需要在罐体周围预留检修空间，顶部罐口上方应保留开盖和清洗操作高度；若布置在室内，还要考虑门洞、吊装通道以及满罐重量对楼面承载的影响。千升容量的罐体满水后总质量较大，

　　基础不能按空罐外形估算，应按储液总重校核地坪沉降和底座强度。从使用场景看，这类容器常见于生产用水暂存、循环冷却水补水、消防应急储水、农田灌溉配水、工地临时供水以及污水处理环节的药剂或中间水体储存。不同介质对接口配置的要求不同：清水储存可在下部设置出水接口，上部预留溢流和通气位置；若用于药剂储存，则需要在接口材质、密封形式和液位观测方式上进一步匹配。罐体侧壁下部通常预留接口安装区域，三维结构中应明确接口方位、法兰外径、螺栓分布圆和接管伸出长度，避免现场配管时与加强筋或支撑结构干涉。建模过程中，筒体、环筋、顶部收口和口部法兰按回转体特征组织，能够较好控制外形对称性。环形加强筋不宜做成突兀的深槽，筋高、筋宽和圆角需要协调：

　　过深的槽位会增加成型难度，过浅又难以提供足够刚度。罐体底部与侧壁的过渡应采用较大圆角，既有利于满液时底部载荷传递，也能减少搬运过程中底边开裂。液位变化会带来罐内气压波动，因此顶部不能形成完全密闭的刚性腔体，实际系统中需配置通气或溢流通道。若将罐体接入自动补水系统，还要结合液位传感器、浮球阀或电控液位计预留安装位置；泵从罐底吸水时，吸入口应高于底部沉积区，防止杂质直接进入泵腔。冬季户外使用时，管路和低位接口需要保温或排空，罐体本身虽有一定耐候能力，但严寒地区仍应考虑防冻措施。运输状态下，立式罐体的外径和总高决定了装车边界，环筋也可作为绑扎受力的参考位置，但捆扎点不能集中压迫口部或突出接口。吊装时应使用厂家规定的吊点或底座支撑，不建议直接用绳索勒住罐口。现场就位后，罐体周围应避免尖锐硬物接触，基础表面不得有突出石块或金属边角，防止局部点载荷损伤底壁。该结构的价值在于用简洁的回转外形和规律环筋，实现大容量储液、承压补强、堆放稳定和成型工艺之间的平衡。设计评审时，重点不在复杂机构，而在壁厚趋势、圆角连续性、接口高度、检修空间、基础承载和管路对接这些容易被忽略的细节。把这些边界在三维模型中表达清楚，后续出工程图、做滚塑模具、核算安装位置以及与水泵、阀门、管路系统协同设计时，都会减少反复修改。
