角式法兰连接工业截止调节阀结构

　　该结构对应管道系统中常见的角式截止调节装置，主体采用侧向进、出的90度流道布置，与直通式截止阀相比，更适合安装空间受限、管路需要转向或设备接口呈垂直布置的场合。模型完整呈现了阀体、阀盖、阀瓣、阀杆、手轮操作机构、压盖、紧固件以及两端法兰连接界面，能够用于管路布置校核、阀门外形干涉检查、维护空间评估和教学演示。

　　从实际用途看，这类阀门主要承担管路截断、节流和流量调节任务。介质从侧部法兰进入阀体后，沿阀瓣与阀座之间形成的环形间隙流动，阀瓣通过阀杆的升降改变开启高度，从而控制通流面积。与闸阀相比，截止阀在开启和关闭过程中行程较短，密封面受介质冲刷的路径更明确，调节特性更直观；但流道存在转向，压损相对较高，因此在选型时需要结合介质性质、允许压降、操作频次和密封等级综合判断。该角式结构将进出口轴线布置为垂直关系，可减少管道弯头数量，在反应釜排料、蒸汽支管、水处理单元、化工辅助管线以及紧凑型设备撬块中较为常见。

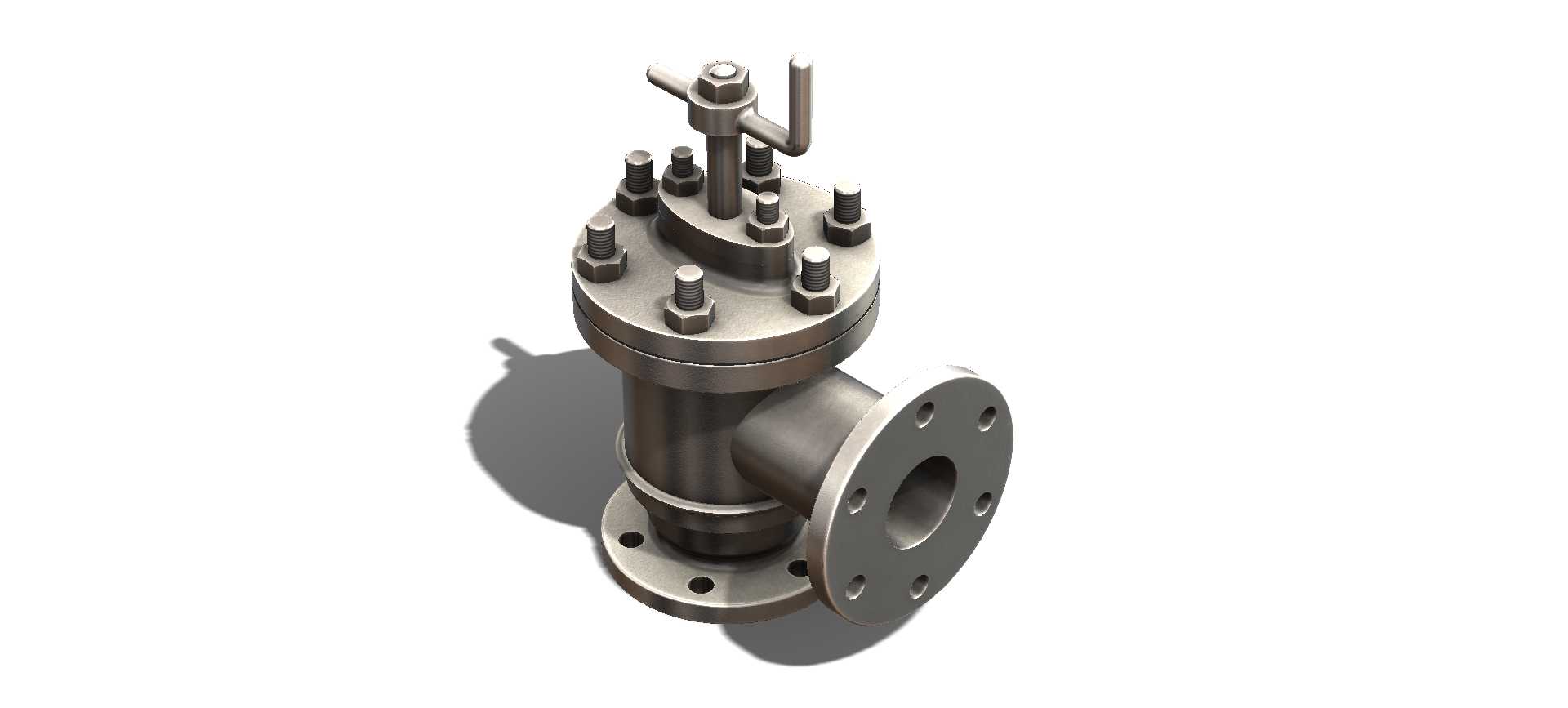

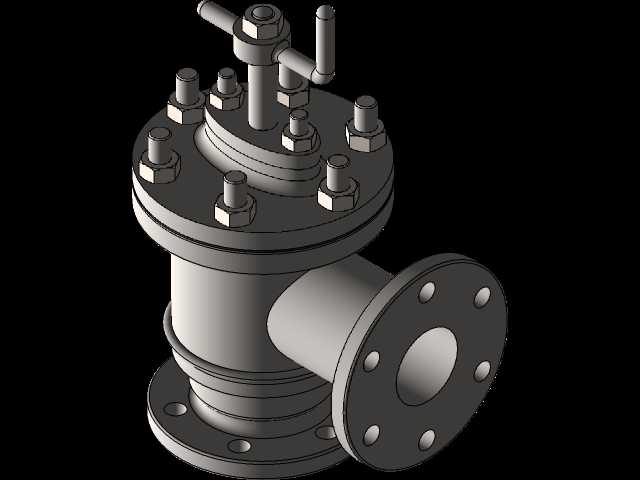

　　外形方面，模型下部为竖向法兰接口，侧部为横向法兰接口，法兰盘上均布螺栓孔，孔位、法兰外径和密封面区域需要与配套管段或设备管口保持一致。进行三维布置时，不能只核对阀门本体轮廓，还应预留法兰螺栓穿装空间、垫片放置位置以及检修时阀盖拆卸所需的上方空间。阀顶操作机构包含手轮、阀杆螺母和支承结构，手轮旋转后带动阀杆作轴向运动；若阀门安装在靠近墙面、平台梁或其他设备的位置，应保证操作人员能够完整转动手轮，避免后期只能使用加力杆勉强操作。

　　结构设计上，阀体中腔承担介质压力和流道转向带来的载荷，壁厚过渡在法兰颈部、阀体筒身和侧接管交汇处需要保持连续，避免应力集中。阀盖通过多组螺栓与阀体连接，中间设置密封垫，用于封闭中腔并为阀杆提供导向和支承。阀杆穿过压盖部位时，依靠填料形成动密封，压盖螺栓将填料压套压紧，使填料在阀杆周围产生径向密封力。长期运行中，该部位是外漏风险较高的位置，建模时应保留填料函、压盖和调节螺栓的相对装配关系，便于后续维护方案制定。

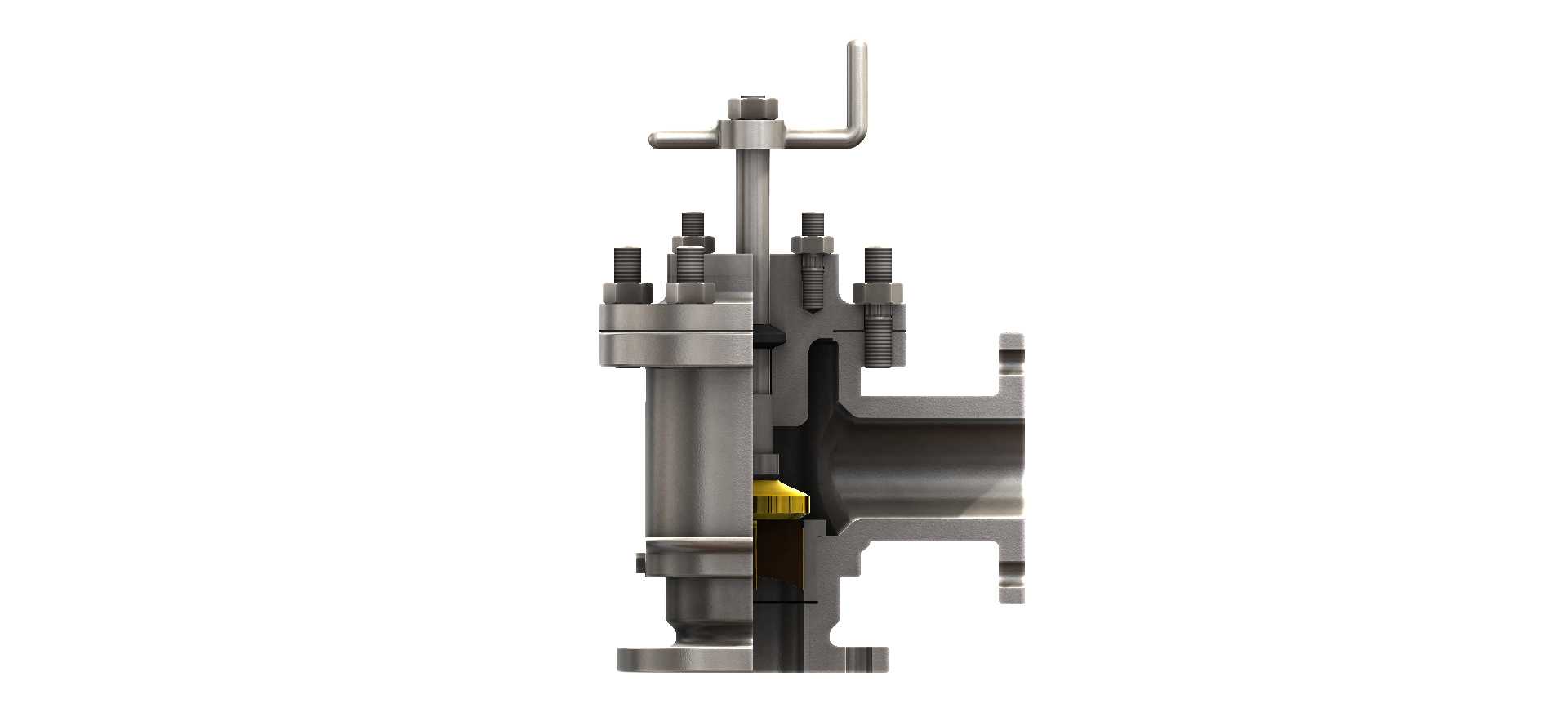

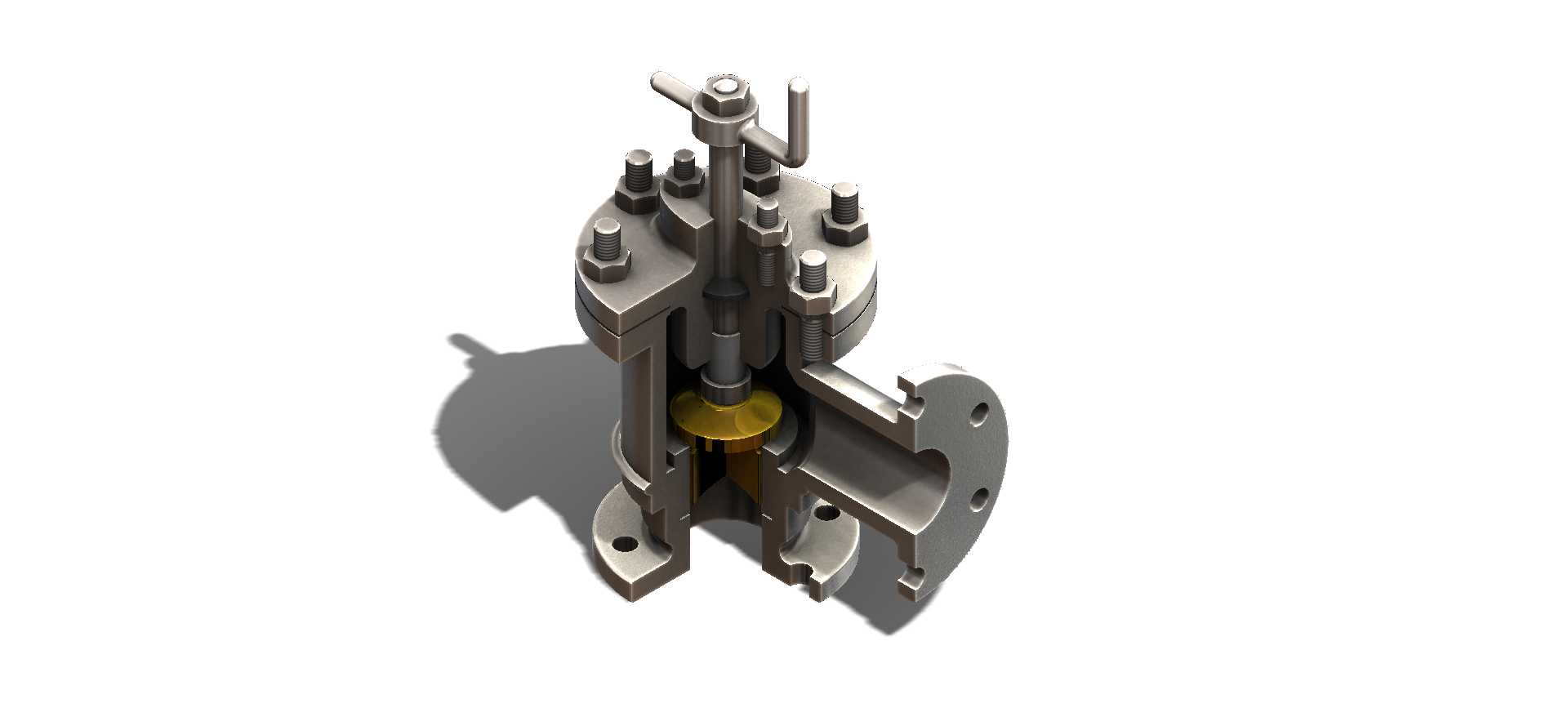

　　阀瓣与阀座是截断功能的核心。阀瓣下端密封面与阀座密封面在关闭时贴合，阀杆施加的轴向闭合力经阀瓣传递到密封面，形成足够比压以阻止介质通过。若用于节流工况，阀瓣不宜长期处于小开度高流速状态，否则密封面容易被冲蚀；若主要用于切断，阀门应尽量处于全开或全关位置。模型中阀瓣、阀杆和顶部操作件的同轴关系较为关键，设计时需要保证阀杆升降不受偏载影响，阀瓣落座时能够自动适应密封面，避免单侧接触造成泄漏或密封面早期损伤。

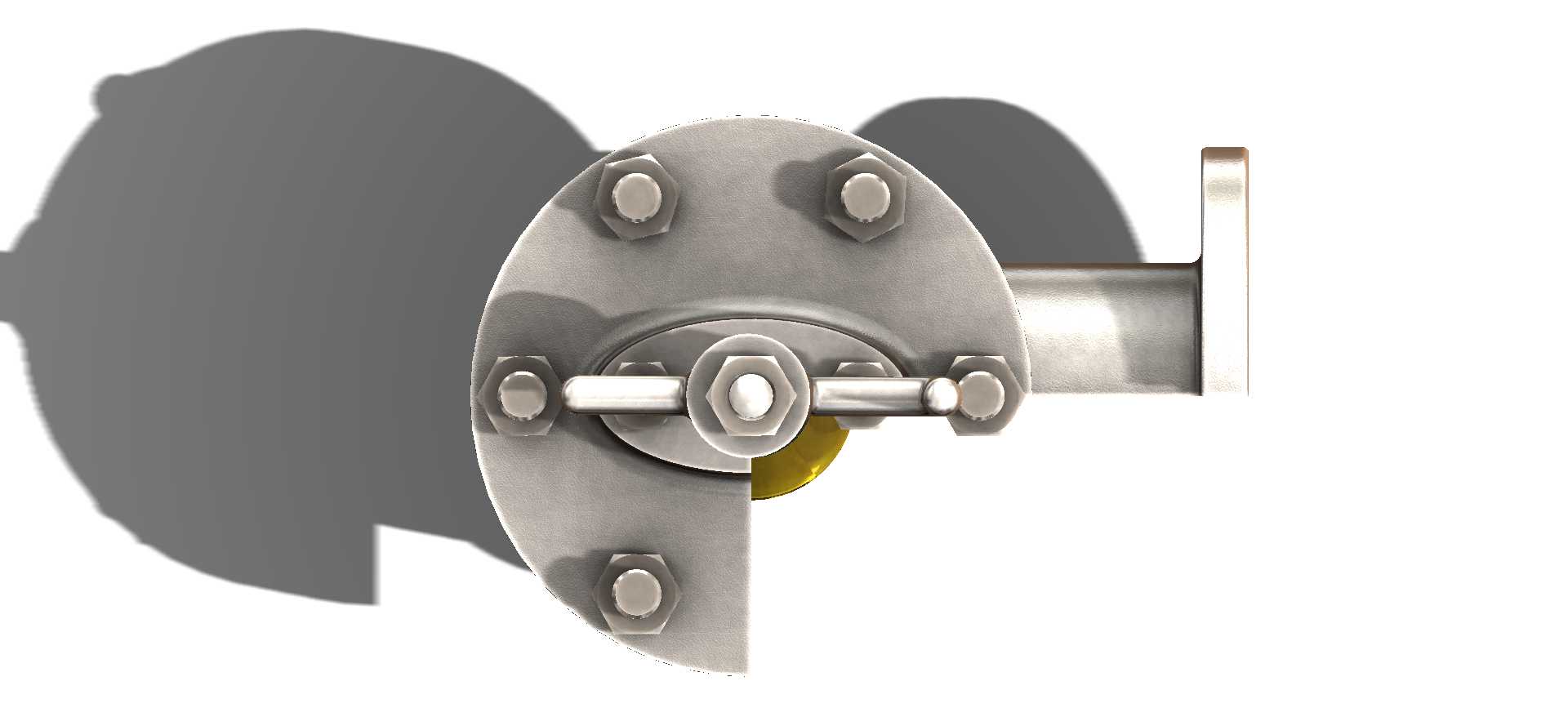

　　紧固件布置也体现了承压设备的设计逻辑。阀盖周向多颗螺栓均匀分布，用于承受内压引起的顶推力以及密封垫所需的预紧载荷；法兰连接端的螺栓孔数量和孔径则决定管道安装时的对中方式。三维建模时，螺栓不应仅作为外观件处理，其装配高度、螺母厚度、螺纹旋合长度和工具操作空间都应反映真实结构。对于需要做轻量化展示的模型，可保留螺栓外形和位置；对于工程校核模型，则应进一步明确螺纹规格、垫片厚度和法兰密封面形式。

　　在管路集成阶段，该阀门的安装方向需要重点确认。截止阀通常要求介质按阀瓣下方或设计规定方向流入，以保证关闭力、密封性能和操作力矩合理；角式结构虽然流道转向明显，但介质流向仍会影响阀瓣受力和阀盖密封。建模和出图时应在阀体或装配图中标识流向，避免现场反装。设备外围还应考虑保温层、排液口、旁通管路和操作平台等因素。若用于高温蒸汽或热流体，阀杆、阀盖和螺栓的热膨胀差异会影响填料密封，布置时应避免将阀门约束在无热位移余量的管段中。

　　从维护角度看，该结构具备较清晰的拆装层次。拆卸阀盖螺栓后，可将阀盖、阀杆和阀瓣组件从阀体中取出，检查密封面磨损、填料老化和阀杆螺纹情况；两端法兰则用于阀门与管线的整体分离。模型将这些层级关系表达清楚，有利于维修人员理解装配顺序，也便于在设备数字化交付中作为维护培训对象。整体而言，该三维结构不仅展示了角式截止阀的外观形态，也保留了承压壳体、密封副、操作机构和法兰接口等关键工程特征，适合用于管道设备布置、阀门结构分析和工业流体系统设计参考。
