TMC2208/9步进驱动器多形态结构设计

　　在桌面级FDM3D打印机的运动控制体系里，步进驱动模块是决定打印成型精度、运行静音表现、运动平稳性的核心部件，TMC2208/9系列驱动凭借细分插值、静音斩波的特性，已经成为消费级、准工业级3D打印机的主流选型，很多DIY玩家、小型设备厂商在做主板适配、整机结构排布时，经常因为驱动模块的引脚形态、是否带插座的差异，出现安装干涉、引脚长度不匹配、接插高度超差的问题，这套三维结构模型就是针对实际装机中的三类常见形态做的1:1还原建模，能直接用于设备结构校验、安装空间预留、接插件干涉检查的设计环节。

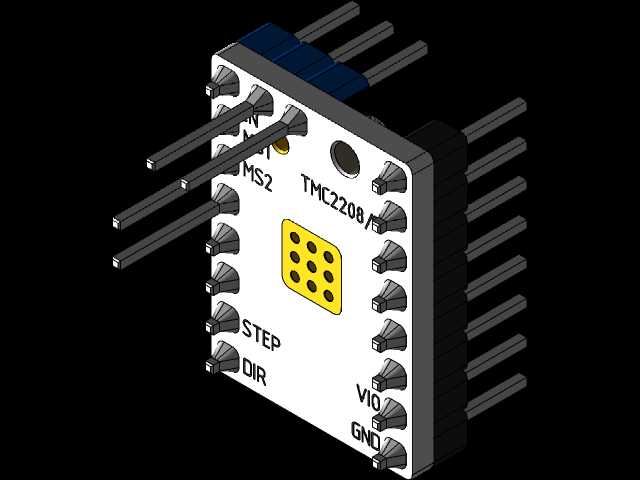

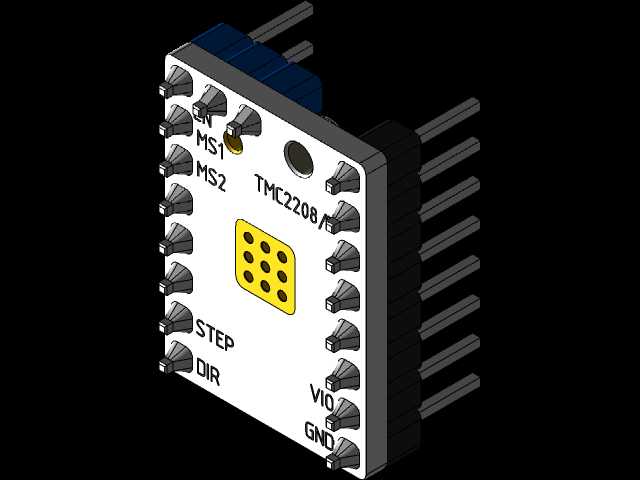

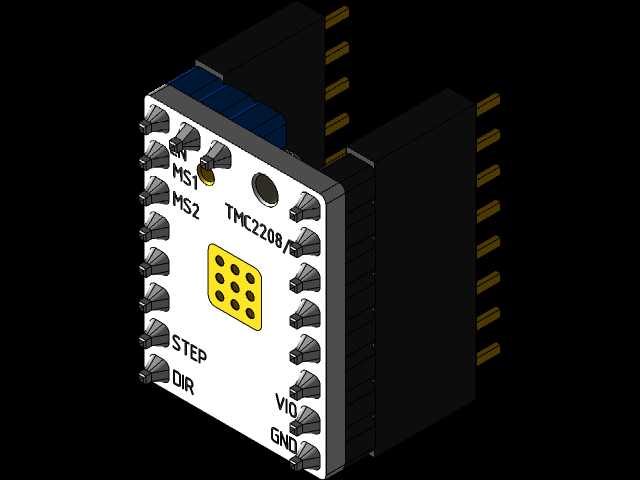

　　做这套模型的时候，首先是从实际装机的三类场景倒推结构细节：第一类是未切割引脚的直插版本，这类驱动多用于直接焊接在主控板上的集成方案，引脚保留完整出厂长度，建模时严格还原了每一根直插引脚的直径、间距、伸出长度，引脚排布完全匹配通用的StepStick驱动接口标准，横向、纵向的引脚间距公差控制在0.1mm以内，能直接导入主板装配体做焊接后的高度校验，避免因为引脚过长顶到设备底板、或者过短导致焊接虚接的问题。第二类是切割引脚的版本，这类是目前DIY装机里最常用的形态，用户拿到驱动后会根据主板安装的实际高度，把过长的直插引脚剪到合适长度，建模时还原了引脚切割后的端面形态、剩余引脚长度，对应常规主板安装后驱动模块散热片距离主板表面的标准高度，方便结构设计人员核算驱动上方散热风道的预留空间，避免散热风扇、风道结构和驱动本体产生干涉。第三类是带插座的版本，这类驱动不需要焊接，通过排座直接插在主板的排针上，多用于需要频繁更换驱动、调试电流参数的开发场景，建模时完整还原了板载插座的结构高度、插接口的卡扣位置、插座的外形轮廓，能准确核算接插后的整体高度，方便设计设备上盖的时候预留足够的避让空间，不会出现上盖压到驱动元件、导致插座接触不良的问题。

　　从功能特性对应的结构设计来看，驱动板本体的外形尺寸严格按照实物还原，板上的丝印标识位置、电位器调节孔的位置、散热焊盘的区域都做了对应还原，尤其是板上的多颗功率元件、接口引脚的位置，都和实物保持一致，在做整机结构设计的时候，可以直接把模型调入装配体，校验驱动和周边走线、固定柱、其他电子元件的安全间隙，比如很多3D打印机的主控板安装位旁边会布置电机线接口、电源接线端子，通过模型可以提前检查驱动插入后，会不会和接线端子的插头产生空间冲突，避免实际装机的时候才发现驱动插不到位、需要重新调整主板安装位置的问题。

　　建模时的坐标基准也做了针对性设置，把驱动板的安装底面作为z向基准面，导入KiCad或者其他结构设计软件时，不需要重新调整坐标原点就能直接和PCB板的安装面贴合，z向偏移量和实际焊接、接插后的高度完全一致，不需要设计人员再手动核算安装高度差。另外板上的定位孔、安装孔的位置和尺寸也做了精准还原，如果设计方案里需要给驱动加独立散热片、或者加装固定压块，也可以直接通过模型匹配孔位，不用再反复测量实物尺寸。

　　从实际应用场景延伸，这套模型不止能用于3D打印机的结构设计，在小型数控雕刻机、桌面级自动化点胶设备、小型机械臂的运动控制方案里，只要用到同规格的StepStick接口步进驱动，都可以用这套模型做安装空间校验，不同引脚形态的三个版本可以根据实际选型直接调用，不需要设计人员再针对不同的引脚处理方式重新建模，能大幅缩短结构设计阶段的零件建模周期，也能避免因为建模尺寸偏差导致的装机干涉问题。比如在做封闭式机箱的设备设计时，驱动模块的高度直接影响机箱内部的竖向空间排布，带插座版本的整体高度比直插焊接版本高3mm左右，这个高度差如果在建模阶段没有核算准确，很容易出现机箱盖合不上、或者驱动顶部和机箱内壁间隙过小影响散热的问题，通过精准的三维模型就能提前规避这类问题。另外在做散热设计的时候，驱动板上主芯片的位置、发热区域的轮廓都在模型里做了对应体现，设计人员可以根据发热区域的位置，针对性设计散热风道的走向，让散热气流直接流过发热核心区域，提升驱动长时间工作的稳定性，避免因为过热触发驱动的过流保护，导致设备运行中断。
