带螺旋输送机构的定量进料料斗装置

　　这套料斗装置在散料处理车间里承担暂存与定量给料的衔接任务，常见于粉体配料线、营养物料试验工段、小型饲料加工工位以及需要把上部来料均匀送入下游设备的场合。料斗上方为方形敞口，便于人工投料或与上游来料溜槽对接；下部收缩为锥形斗壁，物料依靠自重向中心汇集，避免在斗内形成大面积架桥。锥形段下方没有直接放任物料自由下落，而是接入一根水平布置的螺旋输送管，螺旋轴贯穿管体，由端部驱动组件带动旋转，把斗内落下的粉料、颗粒料沿轴向连续推送，实现稳定、可控的给料。

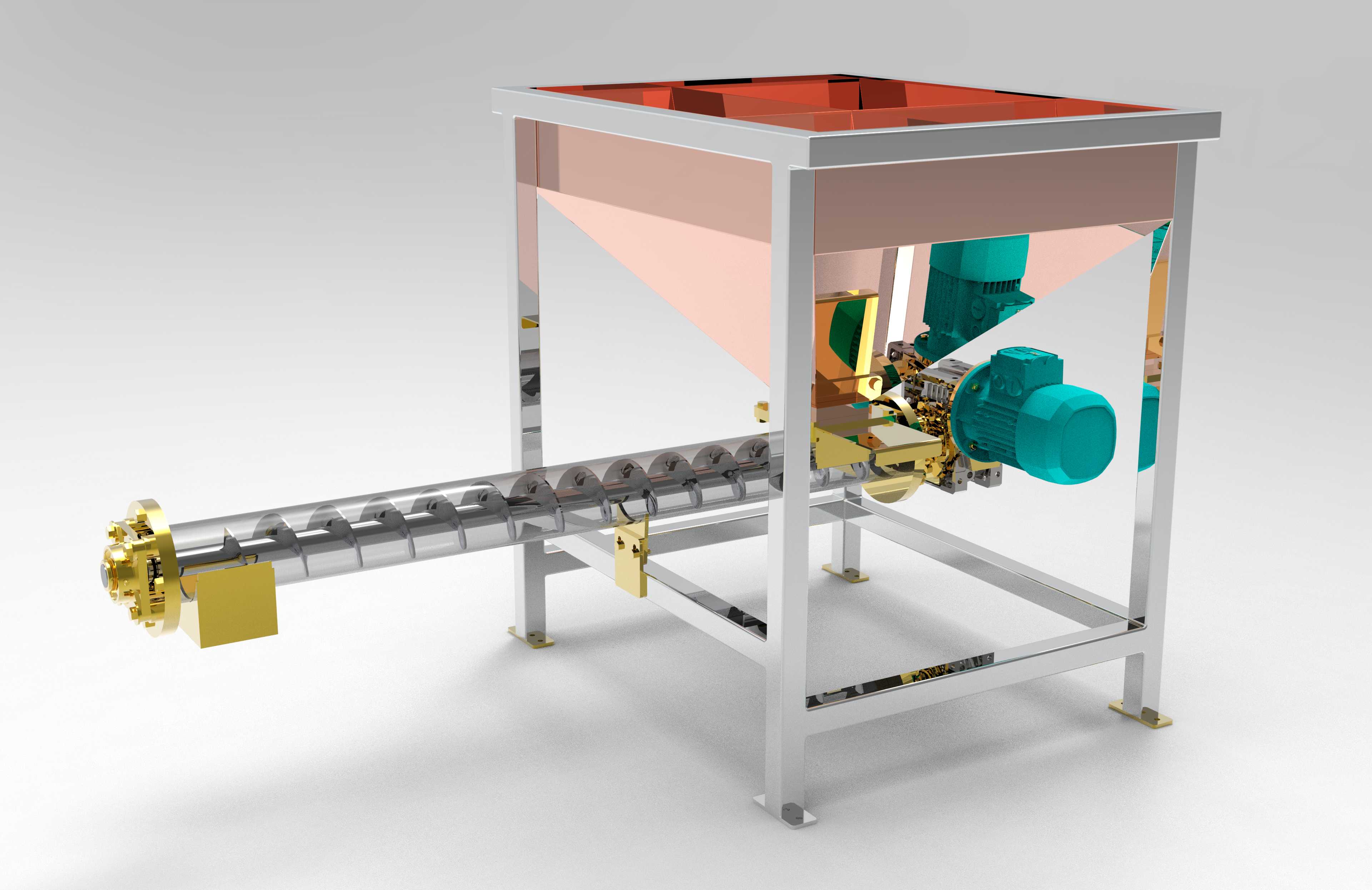

　　从结构布置看，机架采用方管焊接成型，四根立柱与底部横撑围成刚性框架，斗体通过支撑件落在框架上部，螺旋输送机构悬挂在斗体下方，整体重心落在框架投影范围内。支腿底部设置可调脚垫，安装时可通过脚垫调节整机水平度，补偿地面不平，也能减少螺旋运转时的振动传递。现场布置需要预留上部投料空间、螺旋出料端的接管空间，以及侧方驱动电机的检修空间；电机与减速机构位于螺旋轴一端，联轴器和轴承座外露，日常检查、加注润滑脂和拆换密封件时不必移动整台料斗。

　　斗体内部设计重点在物料流动。上部方形段扩大受料面积，下部锥形段采用斜壁收拢，使物料沿壁面滑向中心出口；对于流动性一般的粉体，锥壁角度需要结合物料休止角校核，避免物料在拐角处残留。螺旋输送机则起到锁料和定量作用：当螺旋停转时，管内叶片与物料形成一定阻滞，可减少斗内物料直冲下游；运转时，每转输送量由螺距、叶片直径和物料填充率决定，配合电机转速调节即可改变给料量。靠近料斗出口的位置还设置有破拱与搅拌相关结构，能够对压实物料进行松动，使进入螺旋槽的物料更加均匀，这也是该装置用于营养试验、配料工序时的关键功能。

　　三维建模时需要把料斗薄壁、机架方管、螺旋叶片、驱动电机、减速机、轴承座、联轴器和紧固件分层处理。斗壁可按钣金件思路建立折弯与焊接拼缝，方锥过渡处要注意面与面的交线，保证下料拼焊时几何关系清晰；螺旋叶片属于连续空间曲面，建模应按等直径、等螺距建立叶片轮廓，再与中心轴组合，叶片与输送管内壁保留合理运行间隙，既不能摩擦管壁，也不能间隙过大造成回料。输送管一端设置端盖和轴承支撑，另一端形成出料口，出料口法兰或接口位置要与下游设备进料高度匹配。

　　安装边界方面，整机高度主要由支腿、斗体锥段和螺旋管中心高决定；上部方形投料口占据较大平面，车间布置时应保证投料人员或上料设备能够接近。螺旋管沿水平方向伸出较长，选型和布置时不能只看斗体外形，还要把驱动端长度、出料端长度以及维护拆卸空间一并计入。地脚支撑位置应落在坚实地面，若用于连续配料，建议在框架附近设置防松固定，并在螺旋管下方预留清理口位置，方便换料时清空残料。

　　从功能组合上看，它不是单纯的储料斗，而是把缓存、破拱、均匀给料和螺旋输送集成在一个机架上。上游可以接人工倒料、皮带来料或搅拌后物料，下游可以接称量设备、混合机、包装机或试验装置。结构上减少了中间转接溜管，使物料路径短、粉尘逸散点少；驱动部分集中在侧方，维护通道明确；斗体与螺旋之间的连接位置便于拆卸，当处理不同物料时，可对接触部位进行清理，降低交叉污染风险。整体设计体现了小型散料给料设备对空间紧凑、给料稳定和检修便利的综合要求。
