倾斜式破碎输送一体机结构设计

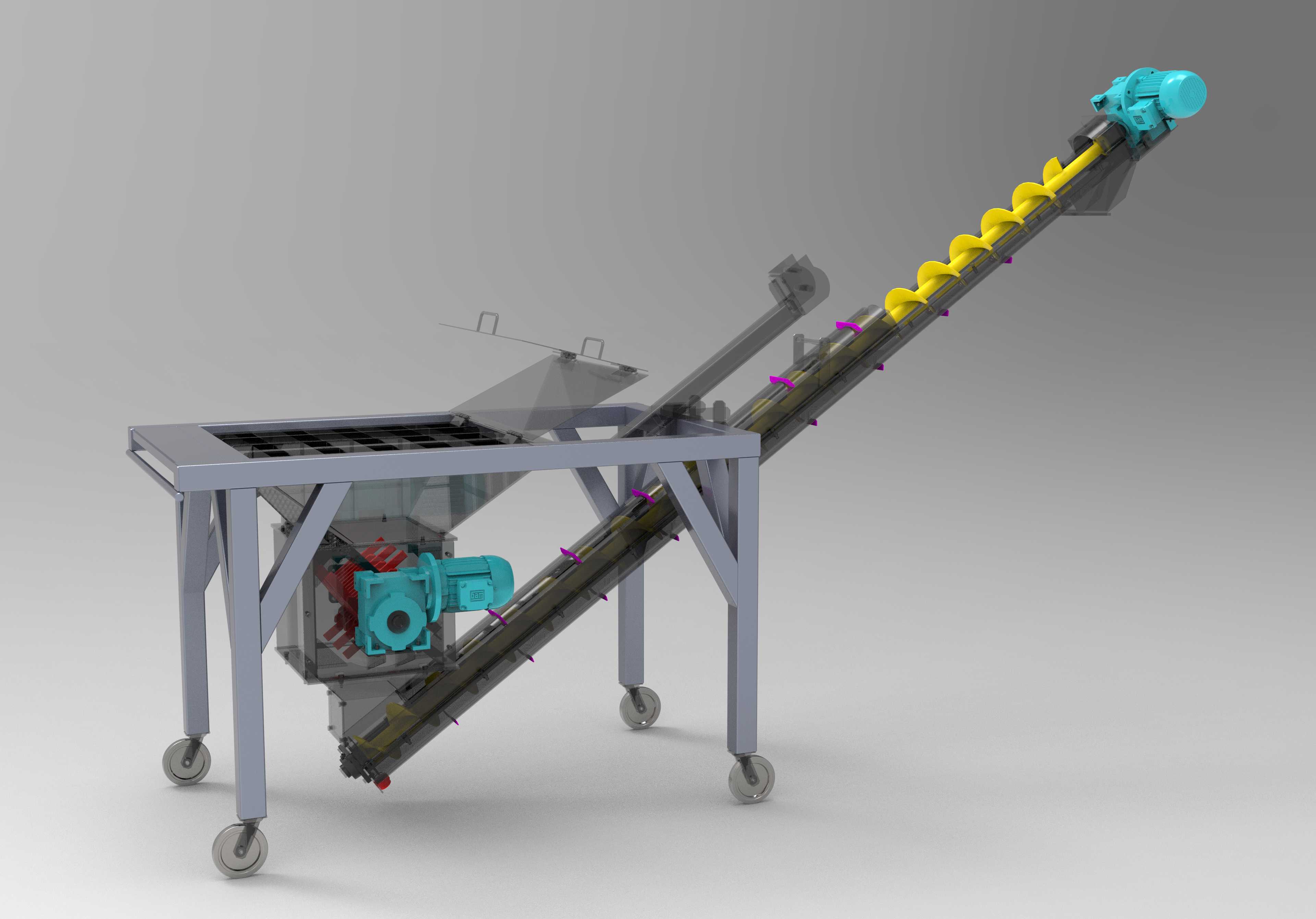

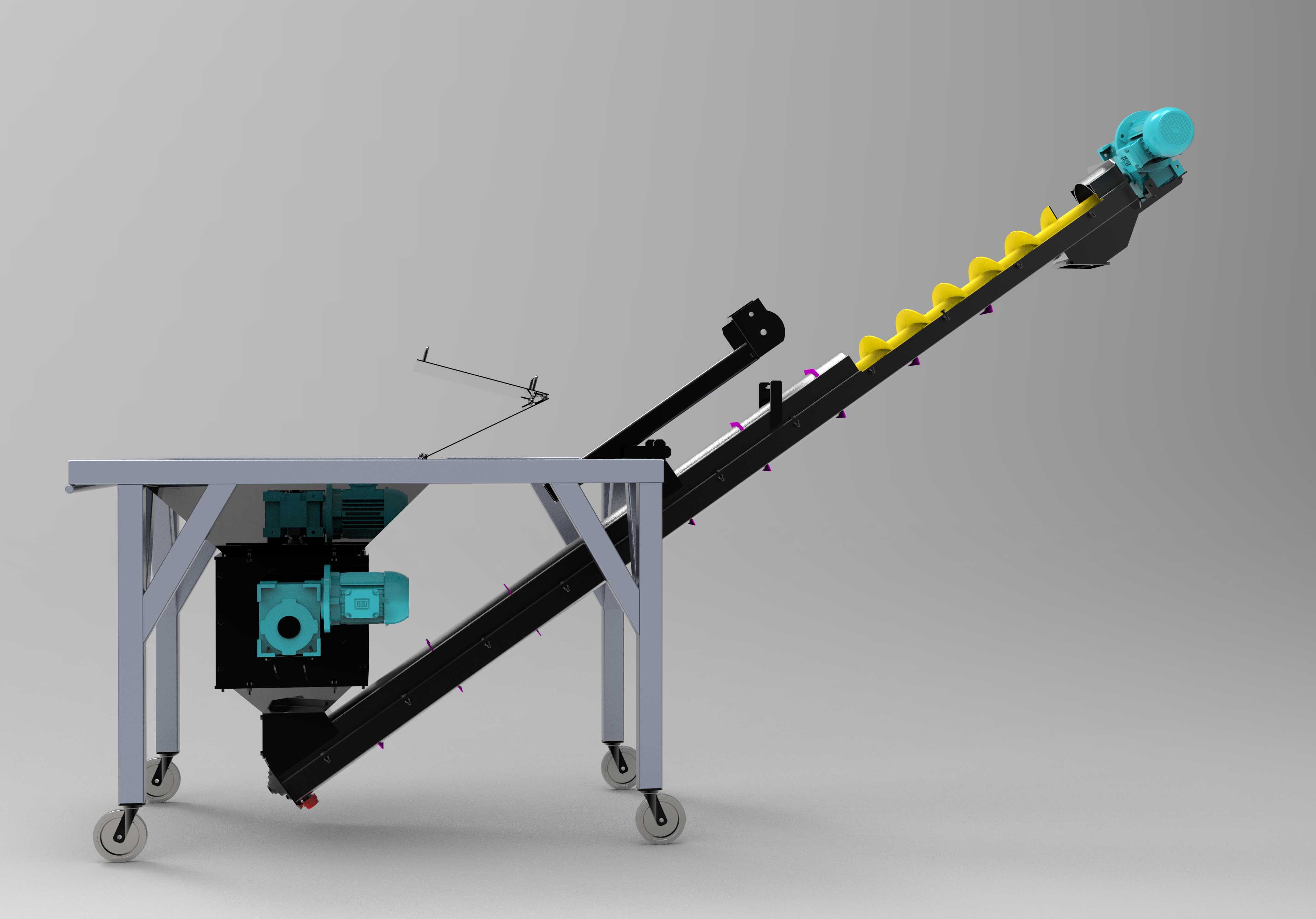

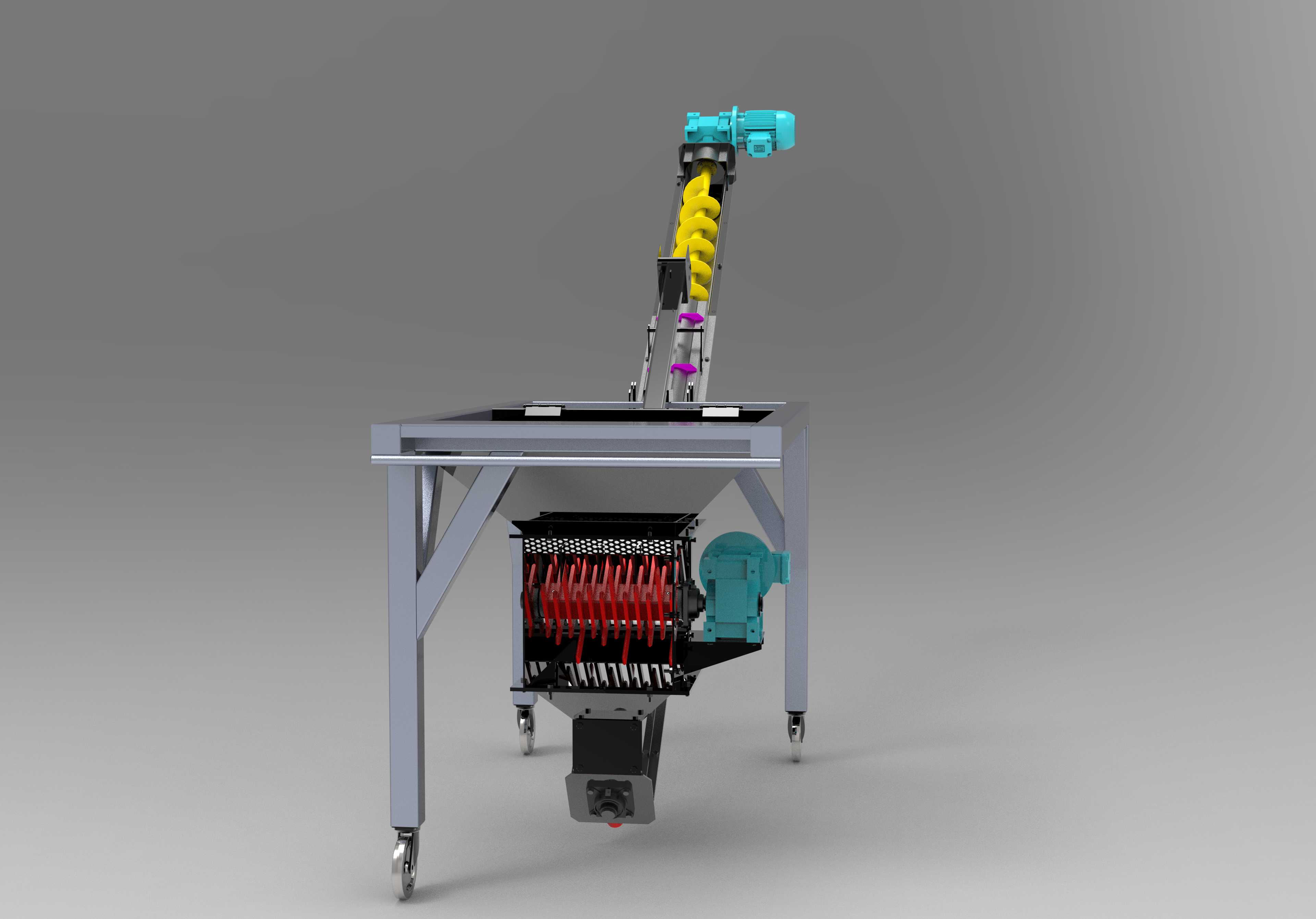

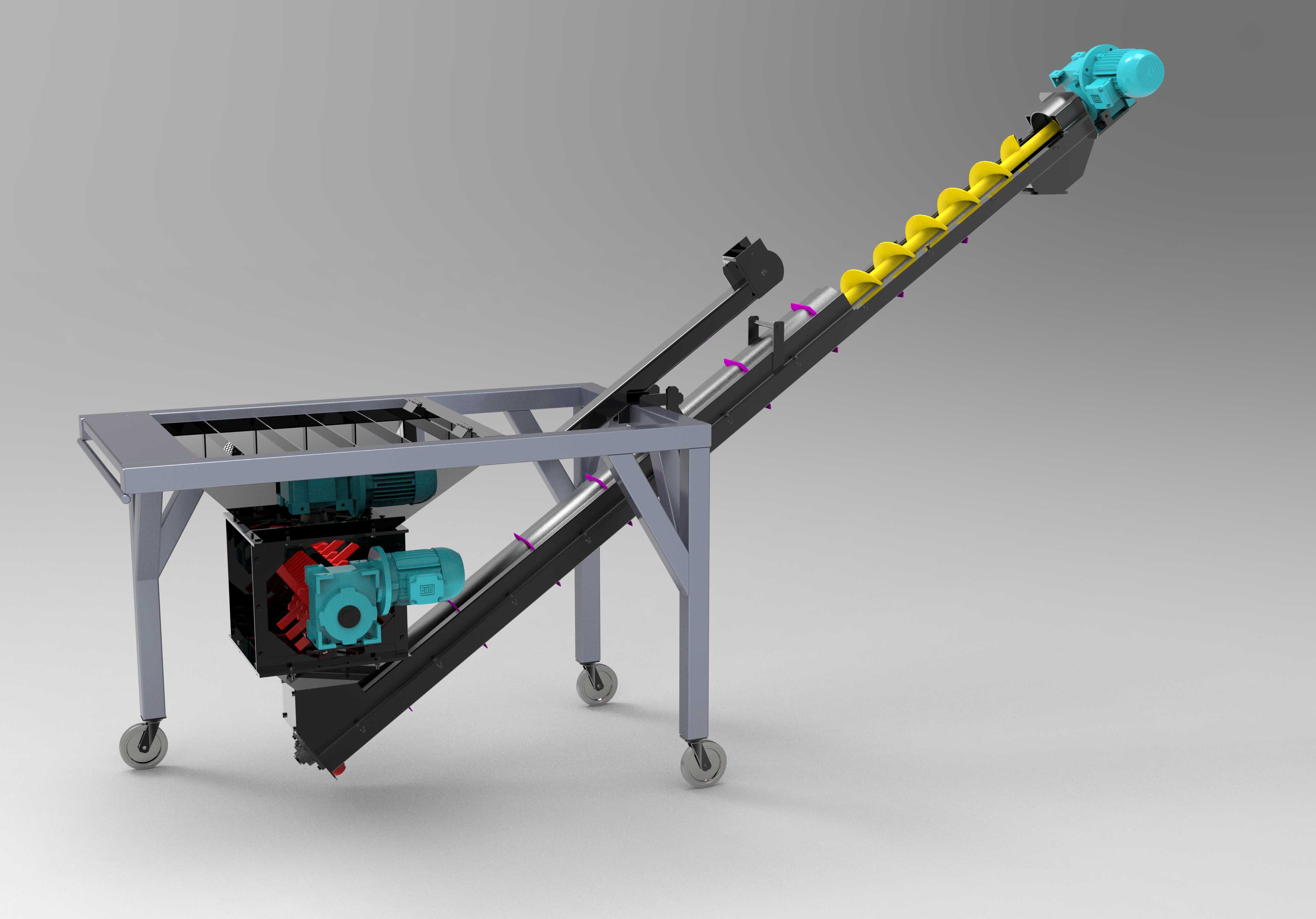

　　该设备针对散状脆性物料的连续处理需求设计，将破碎与倾斜输送功能集成在同一机架上，省去了传统工艺中破碎单元与输送单元之间的中转接料结构，可直接对接上游料仓出料口，完成物料的粗碎与定向提升输送作业，常见于食品加工、精细化工、农副产品预处理等生产场景，处理对象涵盖结块糖类、香辛料、颗粒状农副产物等具备一定脆性、易结块的散料。设备整体采用倾斜布置的输送槽结构，输送倾角可根据现场安装空间在30度至45度区间内调整适配，底部进料段设置卧式破碎腔，腔体内配置带剪切刃的破碎转子，配合腔壁的固定梳齿结构，可将进入料斗的结块物料打散至符合输送要求的粒径，避免大尺寸结块卡滞螺旋叶片。输送段采用连续螺旋叶片结构，

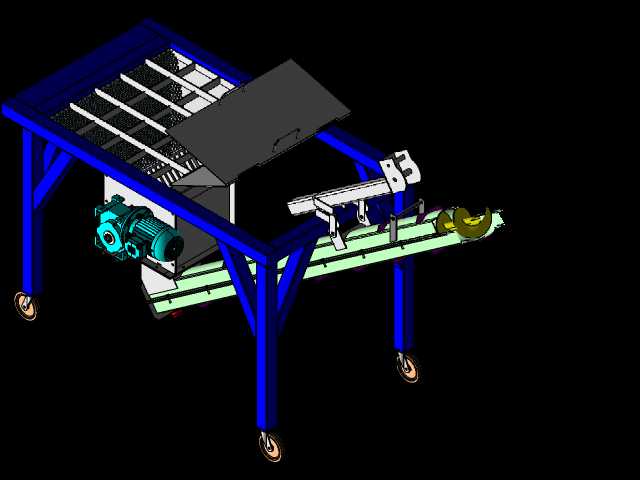

　　叶片边缘与U型输送槽内壁预留3mm至5mm的均匀间隙，既保证物料推送过程中无过多残留，也避免刚性摩擦产生的金属碎屑污染物料，螺旋轴两端采用带密封座的外球面轴承支撑，密封结构选用双唇形密封圈搭配防尘挡圈，可阻挡粉状物料进入轴承滚道，延长维护周期。设备底部机架采用方管焊接结构，四条支腿下端配置带刹车的万向脚轮，可满足车间内灵活转场的使用需求，机架上预留多组安装孔位，可根据现场工况将脚轮替换为固定调节支脚，实现设备的永久固定安装。驱动部分采用两套独立的减速电机分别驱动破碎转子与螺旋轴，破碎端配置高转速比减速电机，输出转速控制在140r/min左右，保证足够的剪切破碎力矩，输送端配置中低转速减速电机，

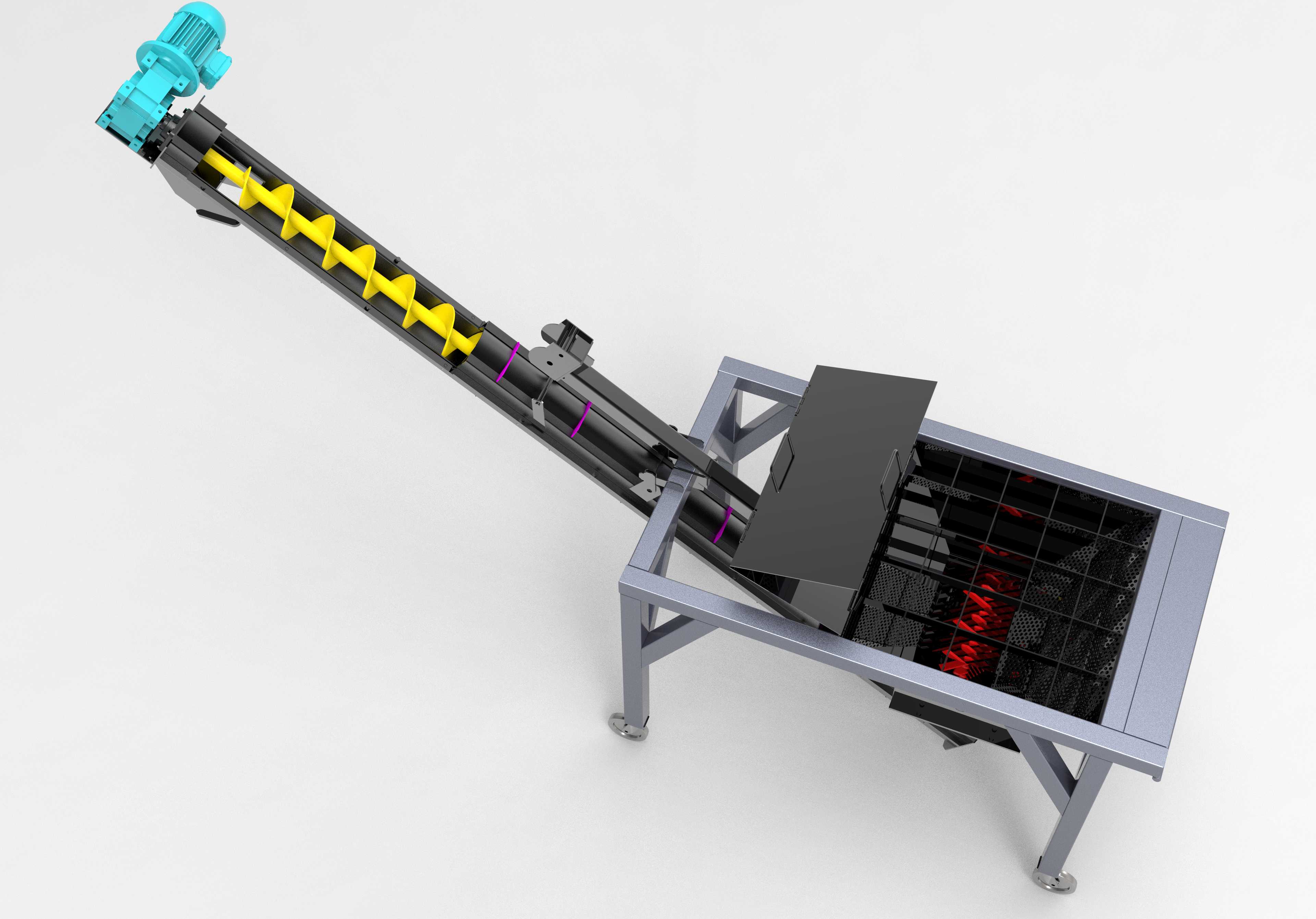

　　输出转速控制在60r/min至90r/min区间，可根据物料的流动性调整输送速度，避免物料在槽体内堆积堵转。进料斗设置在破碎腔正上方，斗体采用敞口扩边结构，可适配人工倒料、上游设备管道落料等多种进料方式，斗体内侧设置导流板，引导物料直接进入破碎转子的有效工作区域，避免物料在斗体内死角堆积。输送槽上端设置出料口，出料口为方形法兰结构，可直接对接下游包装机、储料仓、混合设备等工艺接口，出料口处设置可抽插的闸板结构，可在设备停机时截断物料流，方便下游设备的维护清理。设计过程中重点考量了设备的拆装维护性，输送槽上盖采用分段式快拆结构，松开侧边的搭扣即可掀开盖板，清理内部残留物料或更换磨损的螺旋叶片，破碎腔侧盖同样采用快拆螺栓固定，

　　无需完全拆解机架即可更换磨损的破碎刀片与梳齿板。整机的重心经过校核，在满载物料运行状态下，重心投影始终落在四个支脚的支撑范围内，即使在脚轮未锁定的状态下也不会出现倾翻风险，设备运行时的振动幅值控制在0.1mm以内，无需额外浇筑混凝土基础，放置在平整的硬化车间地面即可正常运行。螺旋叶片的螺距从进料端到出料端采用渐变设计，进料段螺距较小，可配合破碎腔的出料速度均匀承接物料，中段螺距逐步增大，提升物料输送效率，出料段螺距适当缩小，保证出料均匀稳定，避免物料在出料口处抛洒散落。所有与物料接触的部件均采用光滑表面处理，焊缝打磨平整无卫生死角，满足食品级物料处理的卫生要求，设备外部的转动部件均设置防护罩壳，避免操作人员误触产生安全隐患，电气控制部分预留启停、过载保护、急停等接口，可直接接入车间的集中控制系统，也可单机独立操作运行。
