营养饲料定量给料储料输送一体料斗

　　这套带式给料料斗装置在饲料加工厂、营养粉剂配料车间、粮食深加工产线里承担散粒物料暂存与连续均匀出料的核心工序，上游一般对接人工拆包投料、吨袋卸料站或者气力输送末端落料，下游衔接混合机、制粒机、包装秤或者斗式提升机进料口，解决散装粉料、颗粒料在中转环节容易架桥、冲料、下料量不稳定的常见痛点。

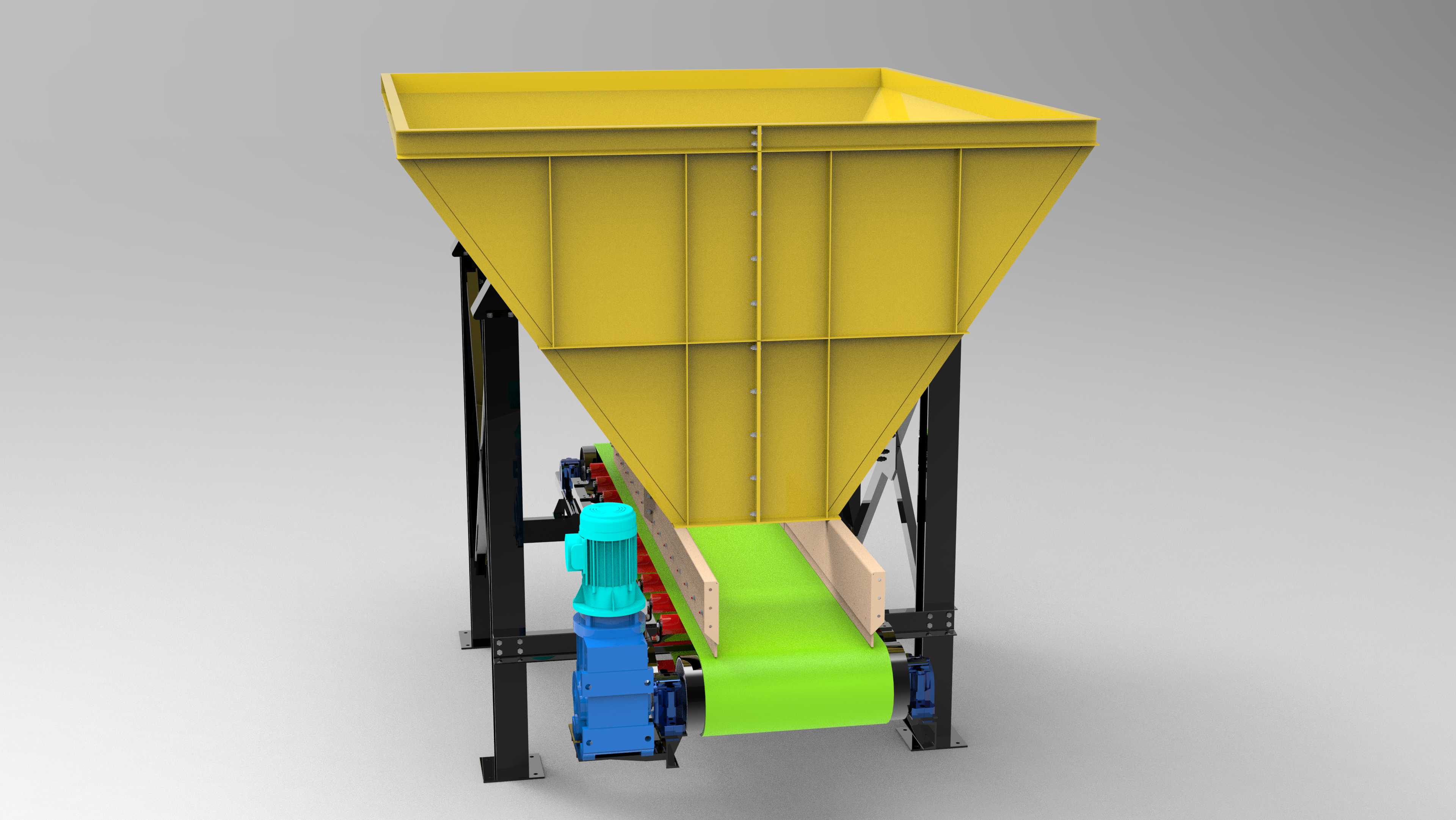

　　从整机布局来看，上部为大敞口倒锥形储料斗，斗体采用多块钢板折弯拼焊成型，外壁沿锥段均匀布置竖向加强筋，横向辅以分段角钢肋板，避免装满物料时锥板受侧压出现鼓胀变形；斗体上口做加宽外翻边，投料时可以减少物料撒落到设备外侧，锥段收缩角度经过适配，针对玉米、豆粕、麸皮、预混料这类散体物料的安息角做了取舍，既保证斗容足够，又能降低物料在锥壁滞留结拱的概率，斗体侧壁预留的拼接法兰也方便后期加装振动器、破拱气碟或者料位计。

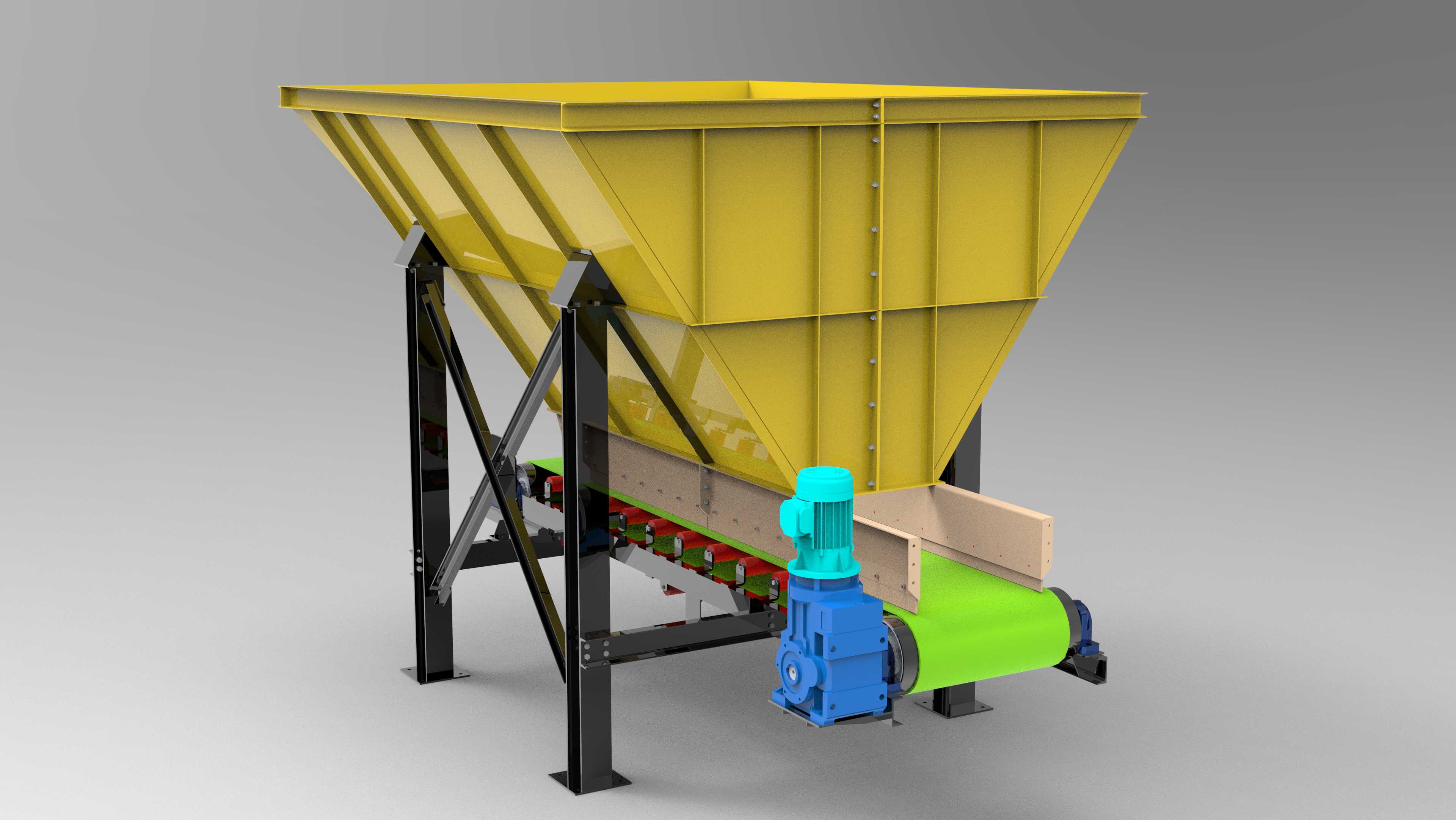

　　下部集成的是皮带式定量给料机构，和传统单纯依靠重力卸料的斗体不同，平皮带承载面从斗体下方受料段延伸至端部卸料口，料层厚度由斗体出口处的高度调节闸板控制，驱动端搭配轴装式减速机与驱动滚筒，从动端设置螺旋张紧结构调整皮带跑偏，承载段下方排布多组槽形托辊，承托满载物料时的皮带挠度，回程段配套平行托辊减少皮带下垂抖动；皮带两侧加装挡边裙边，防止细粉料从皮带与斗体间隙漏料，端部卸料口配置导料溜槽，让物料顺着流向落入下游设备，避免抛料扬尘。

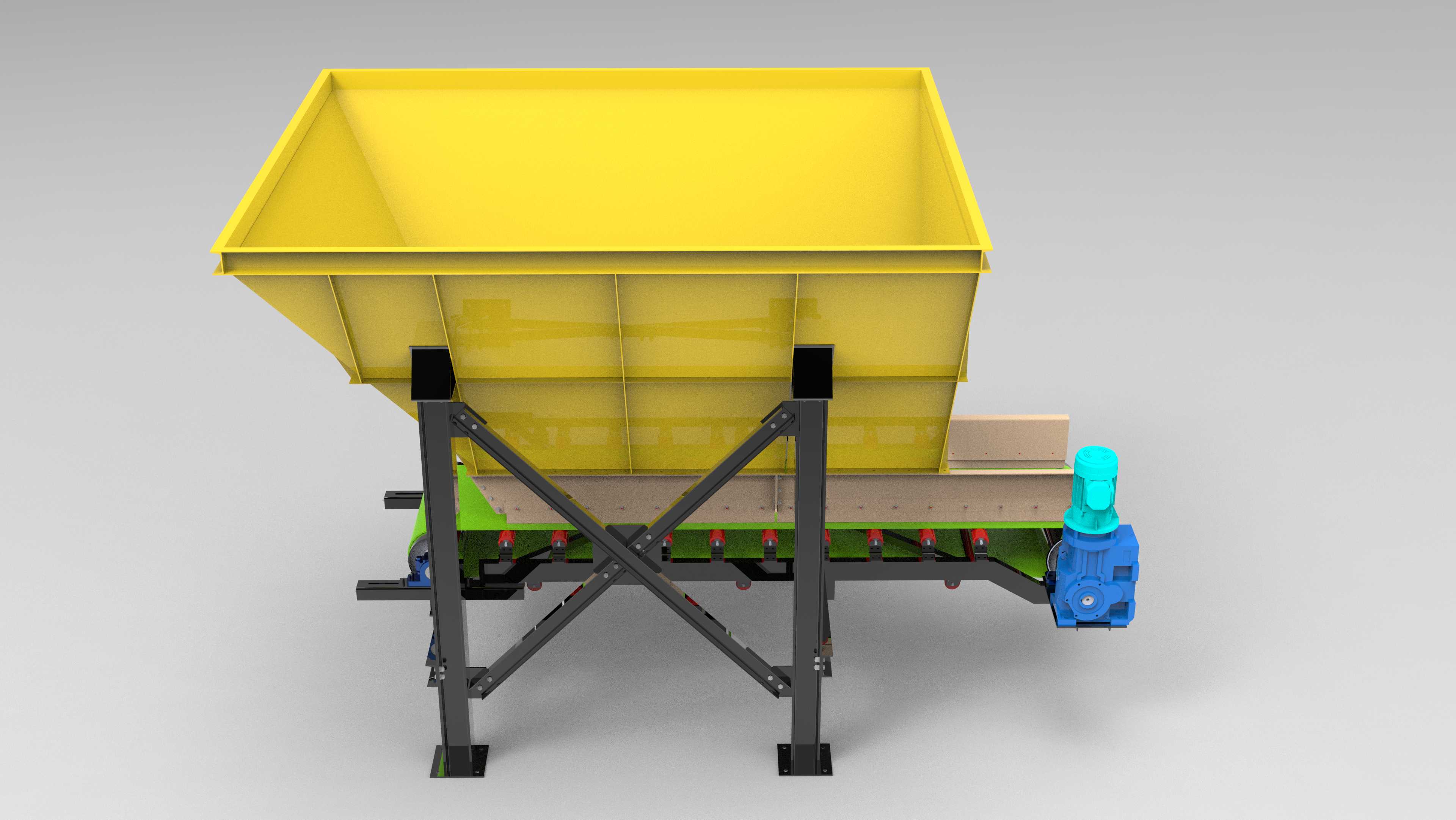

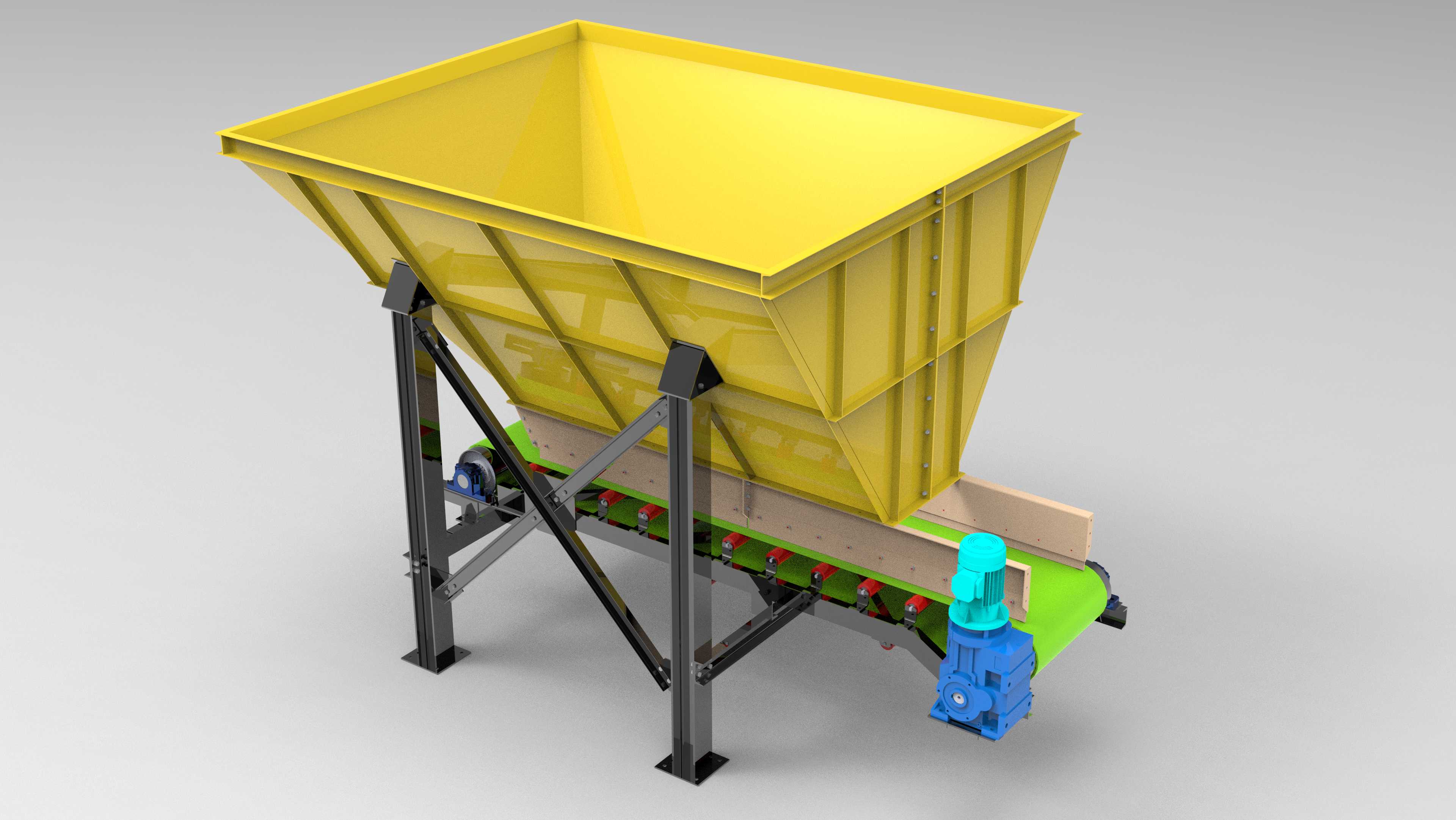

　　支撑部分采用型钢焊接框架，四根主立柱用方管制作，之间交叉布置斜撑形成稳定桁架结构，整机荷载通过立柱底板传递到车间地面，安装时只需在对应位置做预埋钢板或者膨胀螺栓固定，框架高度留出了皮带机下方检修空间，减速机、张紧座、托辊更换都不需要拆解上部料斗。驱动单元的减速电机侧装在机架端部，电机与减速机直连，传动链短、维护点少，现场布线时可以就近接入车间配电回路，配合变频器就能实时调节皮带运行速度，按照配方需求调整每小时给料量，既可以连续恒量给料，也可以和下游称重仪表联动实现快慢速补料。

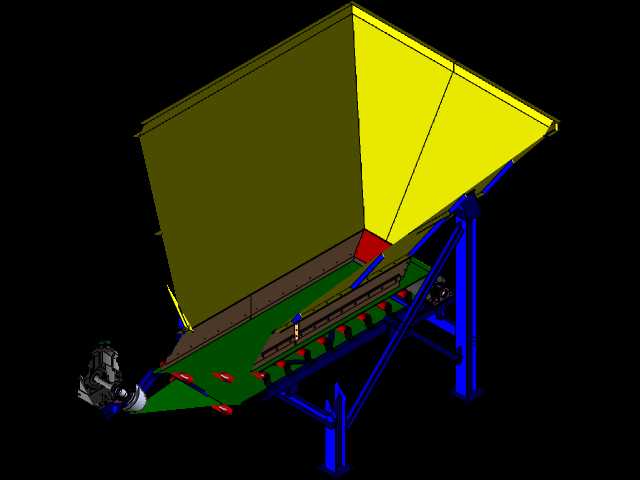

　　建模过程中整机按实际装配关系拆分零件：斗体部分单独拆分为壁板、加强筋、上口边框、检修法兰，每一块板件都保留折弯余量与焊接坡口示意；皮带机部分独立做出驱动滚筒、从动滚筒、槽型托辊、回程托辊、轴承座、张紧螺杆、机架纵梁，皮带采用柔性件示意包角与运行轨迹；支架部分区分立柱、斜撑、地脚板，螺栓连接位置都做出对应的通孔与配对紧固件，方便出工程图时直接统计型材规格与标准件用量。

　　安装边界方面，整机重心落在下部框架矩形支撑范围内，料斗满载工况下动载荷主要来自皮带运行与减速机传动，周边预留不小于八百毫米的检修通道，斗体上口投料高度适配常规人工倒袋或者吨袋开袋站的落料高度，端部卸料口的中心距、离地高度都可以按照下游进料接口做适配调整；现场对接时只需固定地脚、接入电源、衔接上下游溜管即可投入使用，设备运行中可以通过观察皮带料层厚度、听减速机运行声响、检查轴承温升判断工况，日常清理时打开斗体侧部预留检修口就能彻底清理残料，避免换配方时不同饲料原料交叉污染。
