双螺旋带卧式混合搅拌设备结构设计

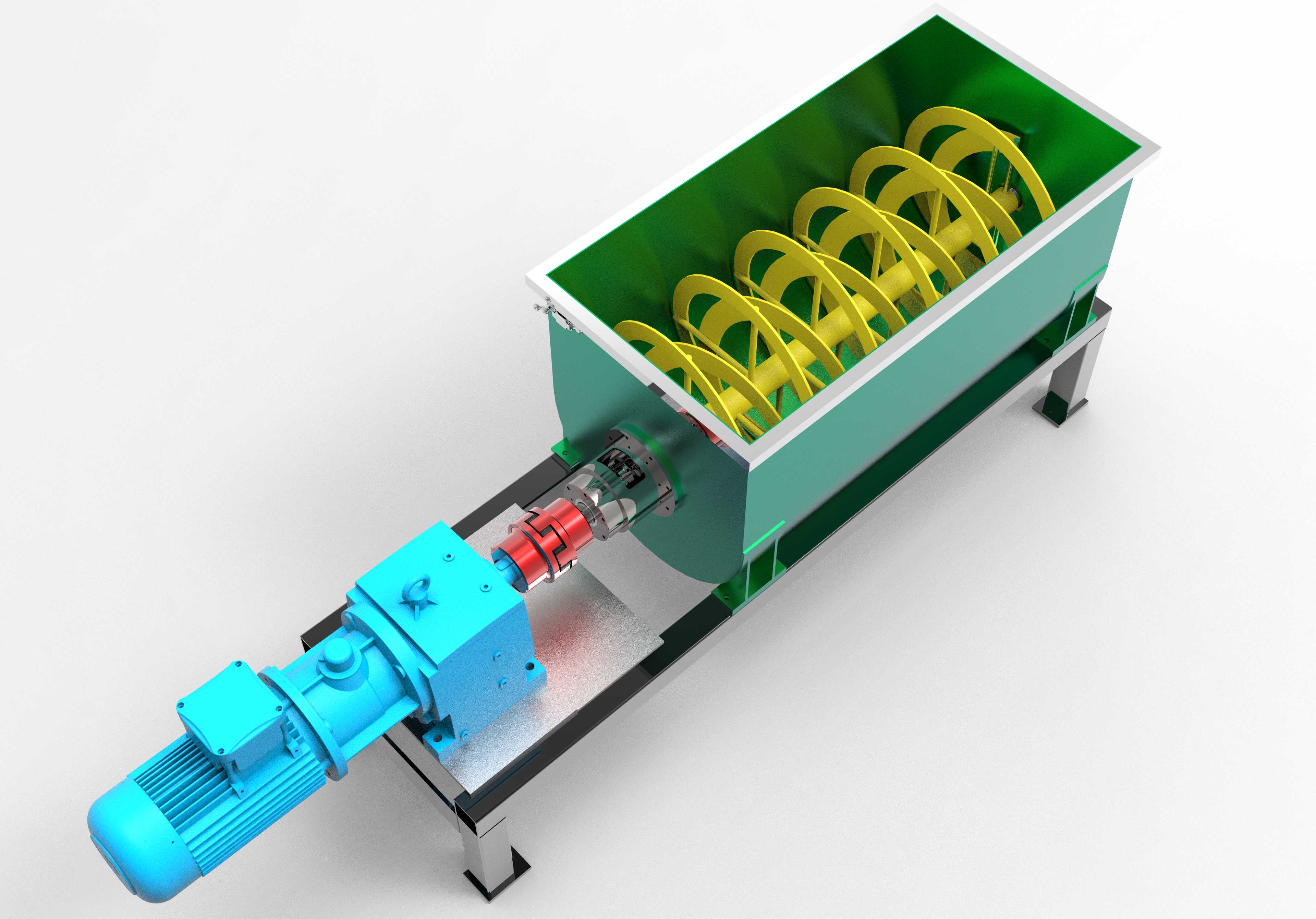

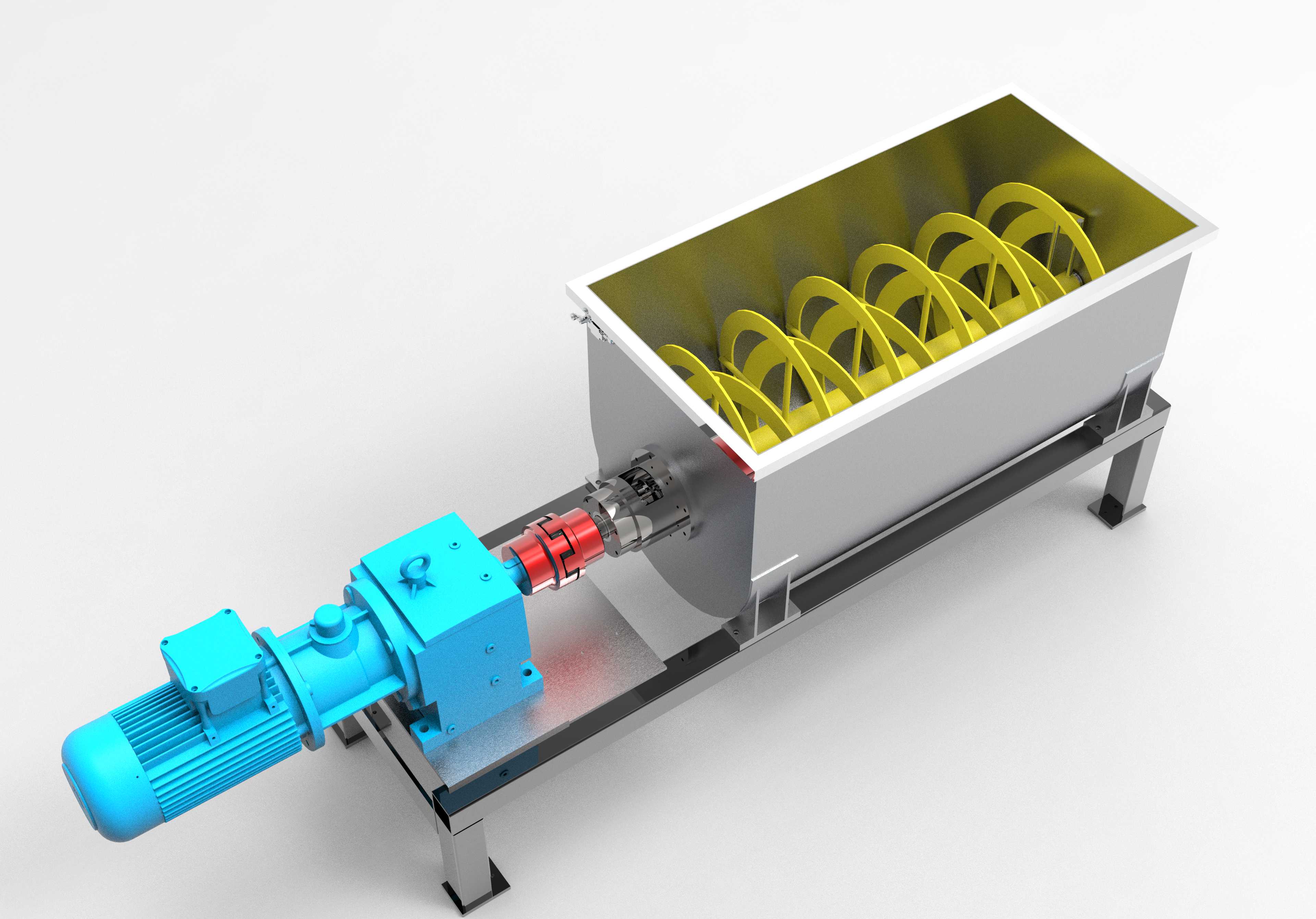

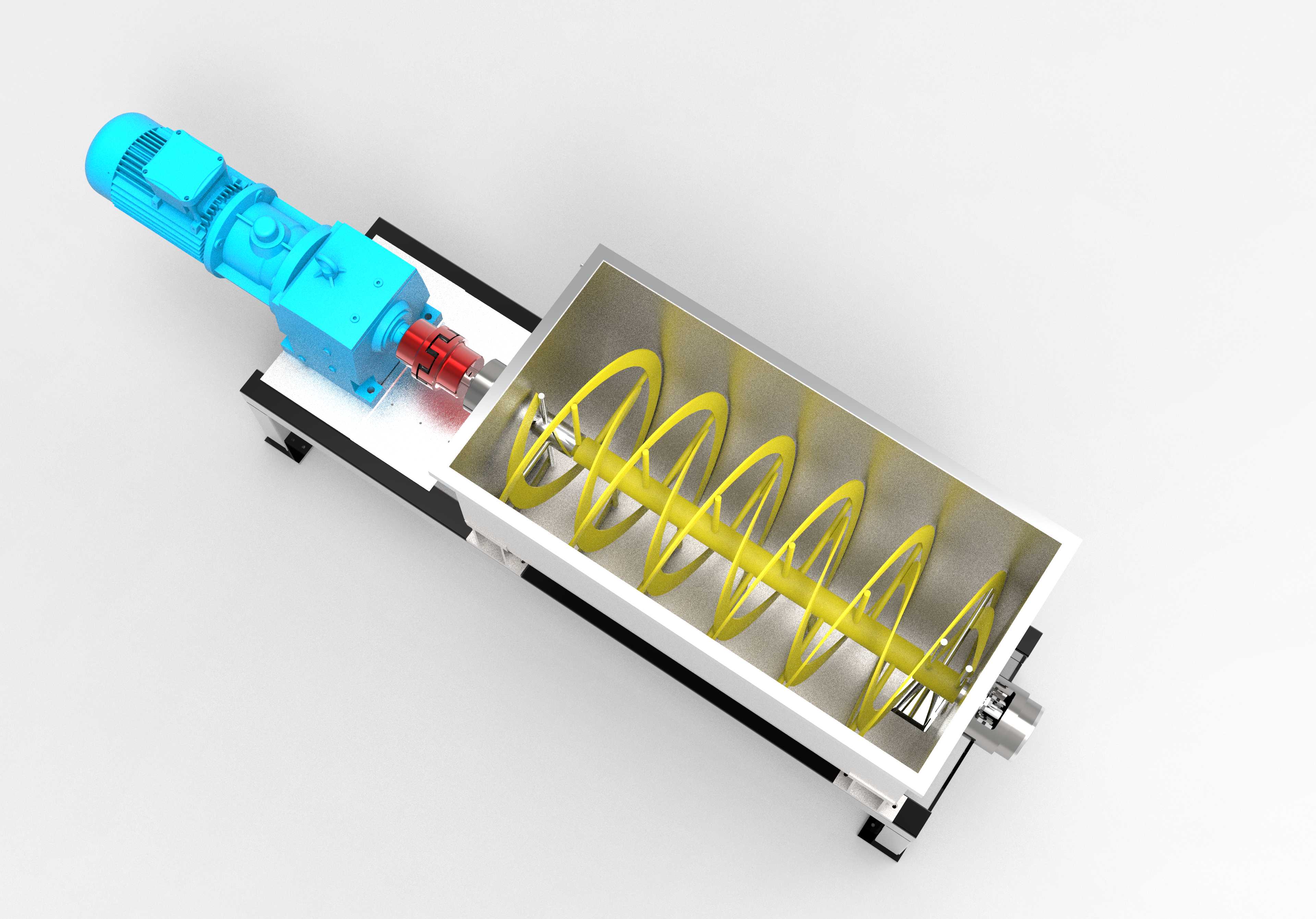

　　在食品加工、饲料生产、化工粉体调配、建材辅料制备等多个生产场景中，物料均匀混合都是决定最终成品品质的核心工序，这类工序往往需要兼顾混合均匀度、批次处理量、设备运行稳定性以及卸料残留控制等多方面要求，双螺旋带卧式搅拌设备正是针对这类工况开发的通用混合设备。从结构布局来看，该设备采用U型敞口式槽体作为物料容纳腔体，槽体内部沿长度方向布置两根平行的螺旋带搅拌轴，螺旋带采用连续带状结构，内外圈螺带分别对应不同的输送方向，设备运行时，靠近槽体中心区域的物料被螺带推送向一端移动，靠近槽壁的物料则被反向推送，在槽体内部形成连续的轴向、径向复合对流，可快速打破物料分层，实现不同粒度、不同密度甚至含一定湿度、含油脂成分的粉料、粉粒混合物的均匀混合，避免普通桨叶搅拌容易出现的物料死角、局部团聚问题。

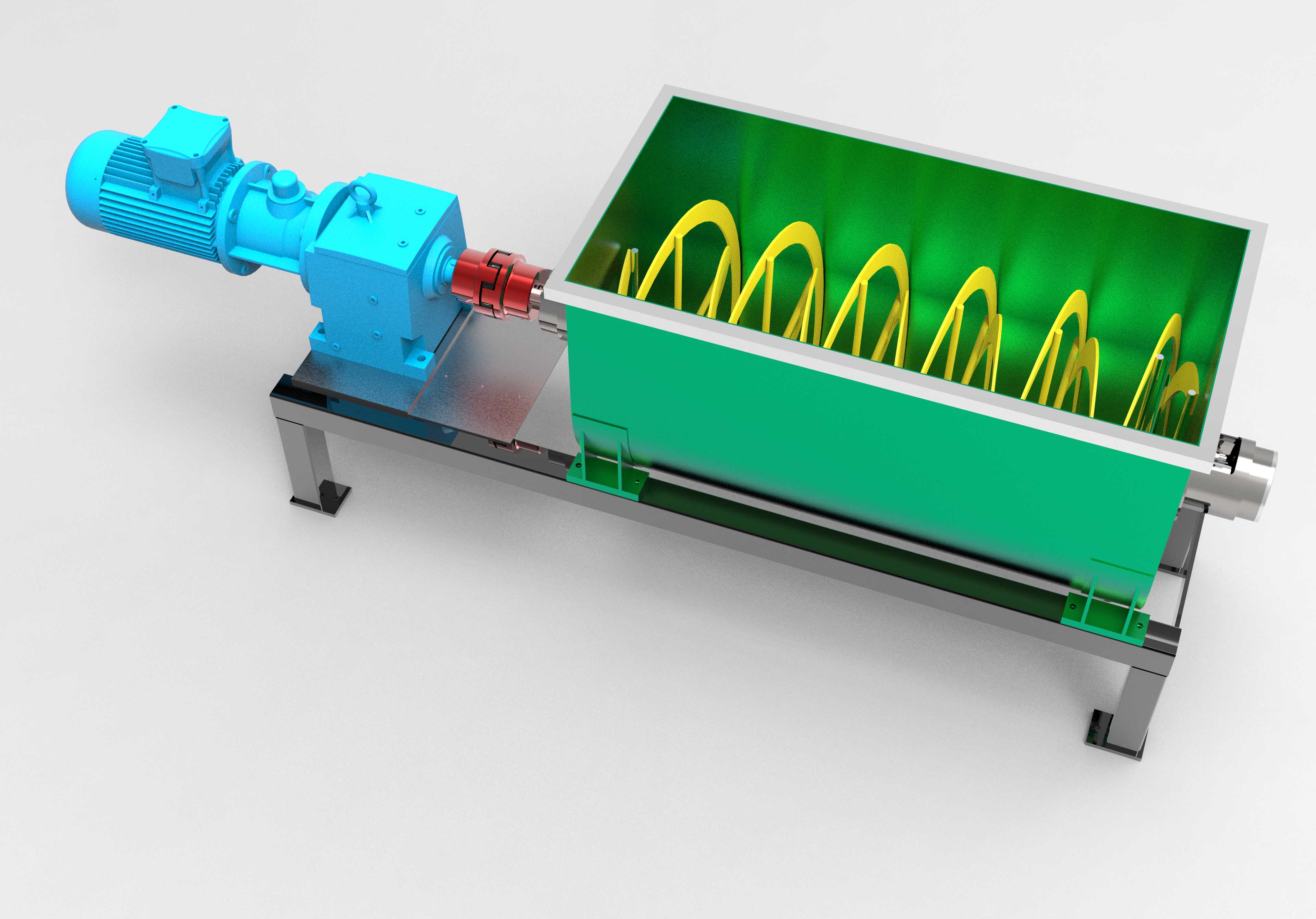

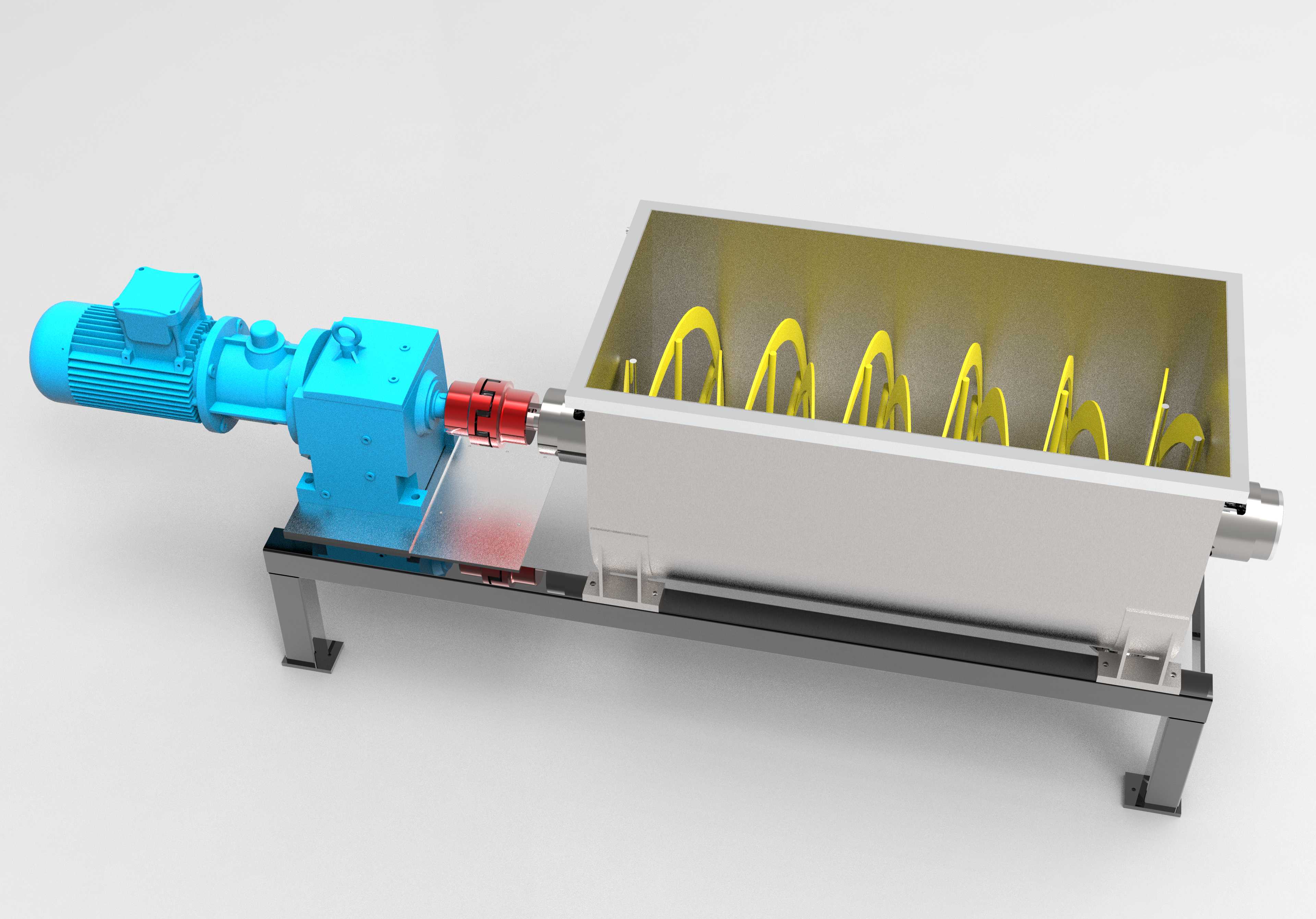

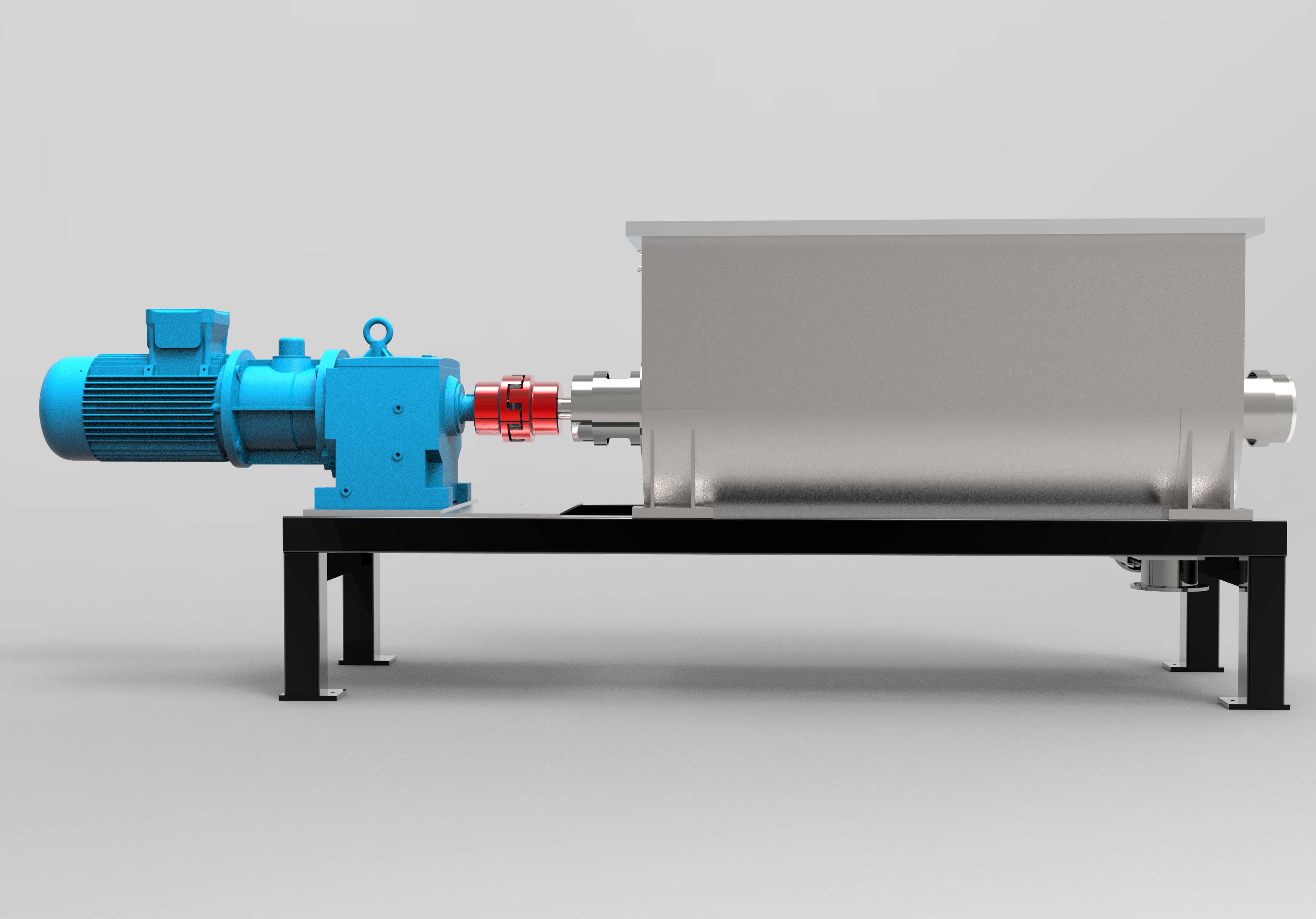

　　驱动端采用减速电机直连的传动布局，电机输出的高转速低扭矩动力经减速机降速增扭后，通过联轴器直接传递到搅拌主轴，省去了链轮、皮带轮等中间传动环节，既减少了传动过程中的功率损耗，也降低了日常维护的工作量，联轴器处设置有独立的密封结构，可防止细粉料进入传动部件造成磨损，同时避免润滑油脂泄漏污染物料。槽体底部设置有支架安装位，支架采用型钢焊接结构，可直接通过膨胀螺栓固定在硬化地面上，安装时需要保证槽体长度方向的水平度偏差控制在千分之二以内，避免搅拌轴长期偏载运行造成轴承磨损、轴体变形。

　　从安装边界来看，该设备的进料口设置在槽体顶部，可配套人工投料站、真空上料机、螺旋喂料机等多种上料设备，出料口可根据工况选配气动翻板阀、螺旋出料器等结构，满足不同生产节拍的卸料需求；槽体的有效容积可根据处理量调整，常规型号单批次处理量覆盖0.5立方到10立方区间，设备整体宽度控制在1.2米到2.2米之间，可适配大部分标准厂房的设备布局要求，不需要额外对厂房结构进行改造。

　　设计过程中，螺带与槽体内壁的间隙是核心控制参数，间隙过大会造成槽壁附近的物料无法被有效搅动，长期运行形成积料层，既影响混合效率也容易造成物料交叉污染，间隙过小则容易在搅拌过程中刮蹭槽壁，产生金属碎屑污染物料，同时增大运行阻力，针对不同物料特性，该间隙一般控制在3mm到8mm之间，对于流动性较好的干燥粉料取偏小值，对于含湿量较高、粘性较大的物料取偏大值。搅拌轴的支撑采用两端带座轴承结构，轴承座与槽体端板之间设置有密封填料室，可根据物料特性选配填料密封、气密封等不同密封形式，防止细粉从轴端缝隙泄漏。

　　在实际应用中，该类设备可用于面粉与辅料的混合配粉、饲料生产中粉料与油脂的混合、化工行业中不同粉体助剂的均化、建材行业中干粉砂浆的预混等工序，相比立式搅拌设备，卧式结构的设备进料高度更低，配套上料设备的投入成本更小，同时混合周期更短，一般3到5分钟即可完成一个批次的混合作业，混合均匀度变异系数可控制在5%以内，能满足大部分生产场景的混合精度要求。设备的槽体、螺带、主轴等与物料接触的部件可根据物料腐蚀性要求选用普通碳钢、304不锈钢等不同材质，表面可做喷砂、抛光等处理，满足食品、医药等行业的卫生要求。

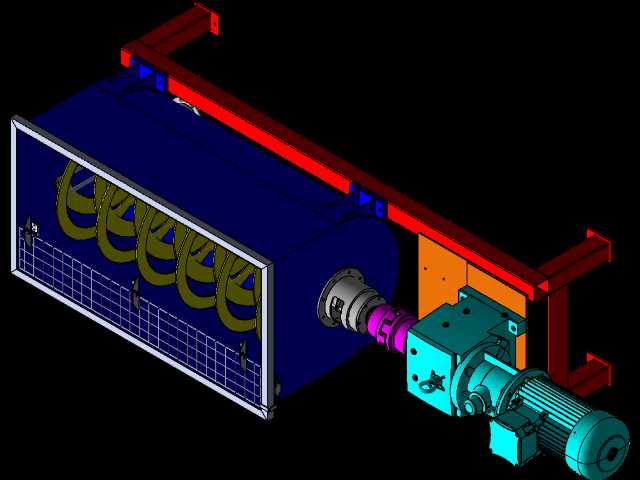

　　建模过程中，需要重点关注螺带的螺旋升角与螺距匹配关系，螺带的螺旋升角一般取15度到20度，保证物料轴向移动速度与径向翻动速度的平衡，避免出现物料单向推送过快导致混合不均的问题；两根螺带的旋向相反，安装时需要保证螺带之间的最小间隙不小于10mm，防止运行过程中出现干涉碰撞。槽体的端板需要做加强筋处理，避免长期承受物料侧压力出现变形，影响轴端密封的可靠性。支架的焊接需要做时效处理，消除焊接应力后再进行机加工，保证轴承安装位的同轴度，避免设备运行过程中出现振动过大、轴承过早损坏的问题。
