纸箱输送辊筒线动力滚筒输送机

　　这套辊筒输送线主要面向纸箱、周转箱、托盘类规整载荷的车间转运场景，常见于包装工段末端、仓储分拣区、装配线接驳位以及成品码垛前的过渡段。设备以水平直线输送为基本功能，依靠辊筒表面与货物底面的摩擦传递动力，能够把封箱完成的瓦楞纸箱连续送往称重、贴标、码垛或入库工位，减少人工搬运距离，也便于和上下游专机形成节拍一致的物流通道。

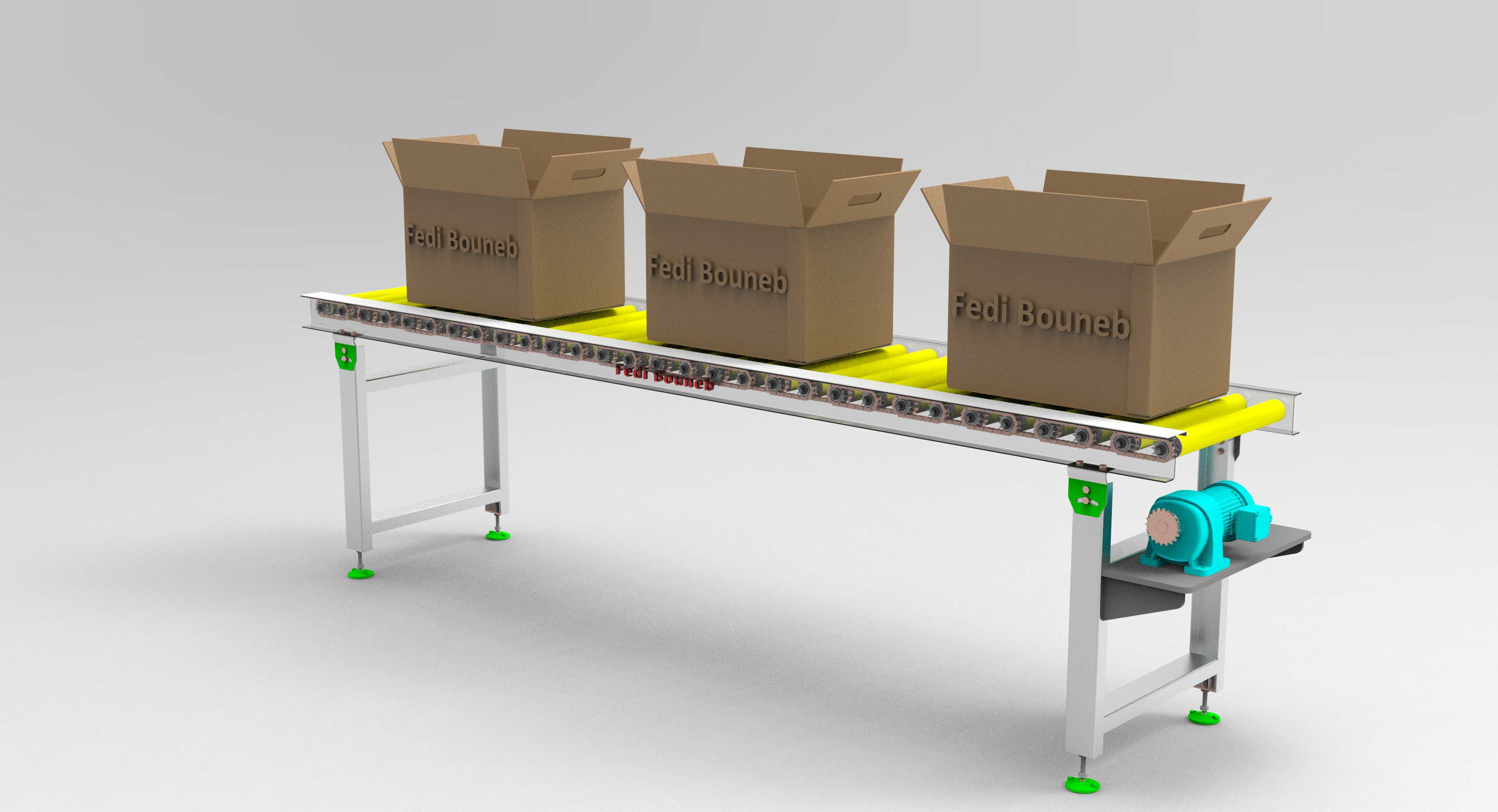

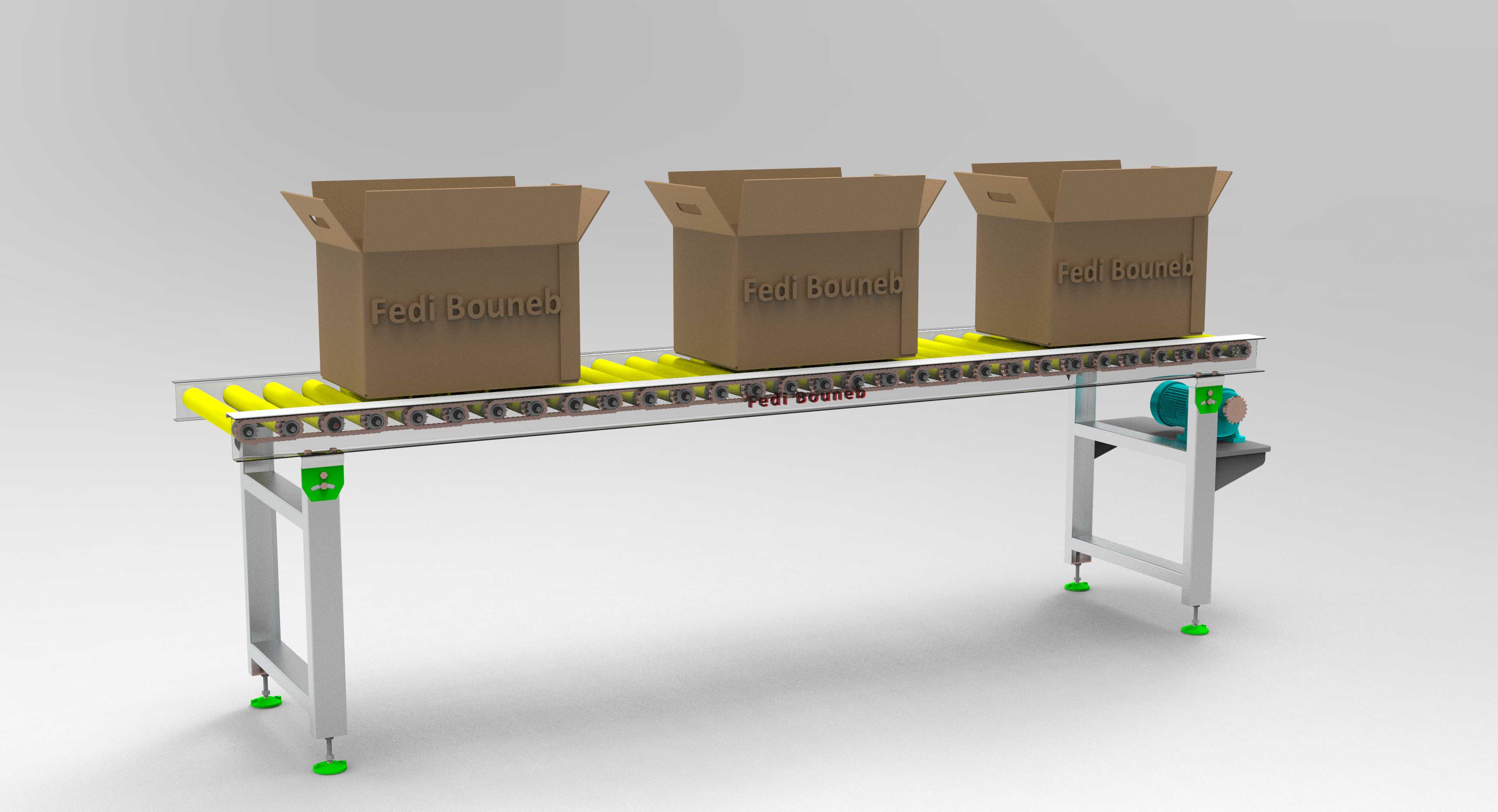

　　从结构布置看，机架采用两侧平行梁加支腿的形式，输送面由一排等间距辊筒组成。辊筒间距的选取需要兼顾货物底面尺寸与支撑稳定性，纸箱底部至少应同时接触多根辊筒，避免小件落入辊间或运行中出现卡滞。支腿下方设置可调脚杯，用于在不平整地面上校正输送高度和水平度；支腿与侧梁之间的连接位置保留装配调节余量，现场安装时可根据接驳设备高度微调。端部及中部的支撑结构控制了长跨度梁的挠度，使满载纸箱通过时输送面保持平直。

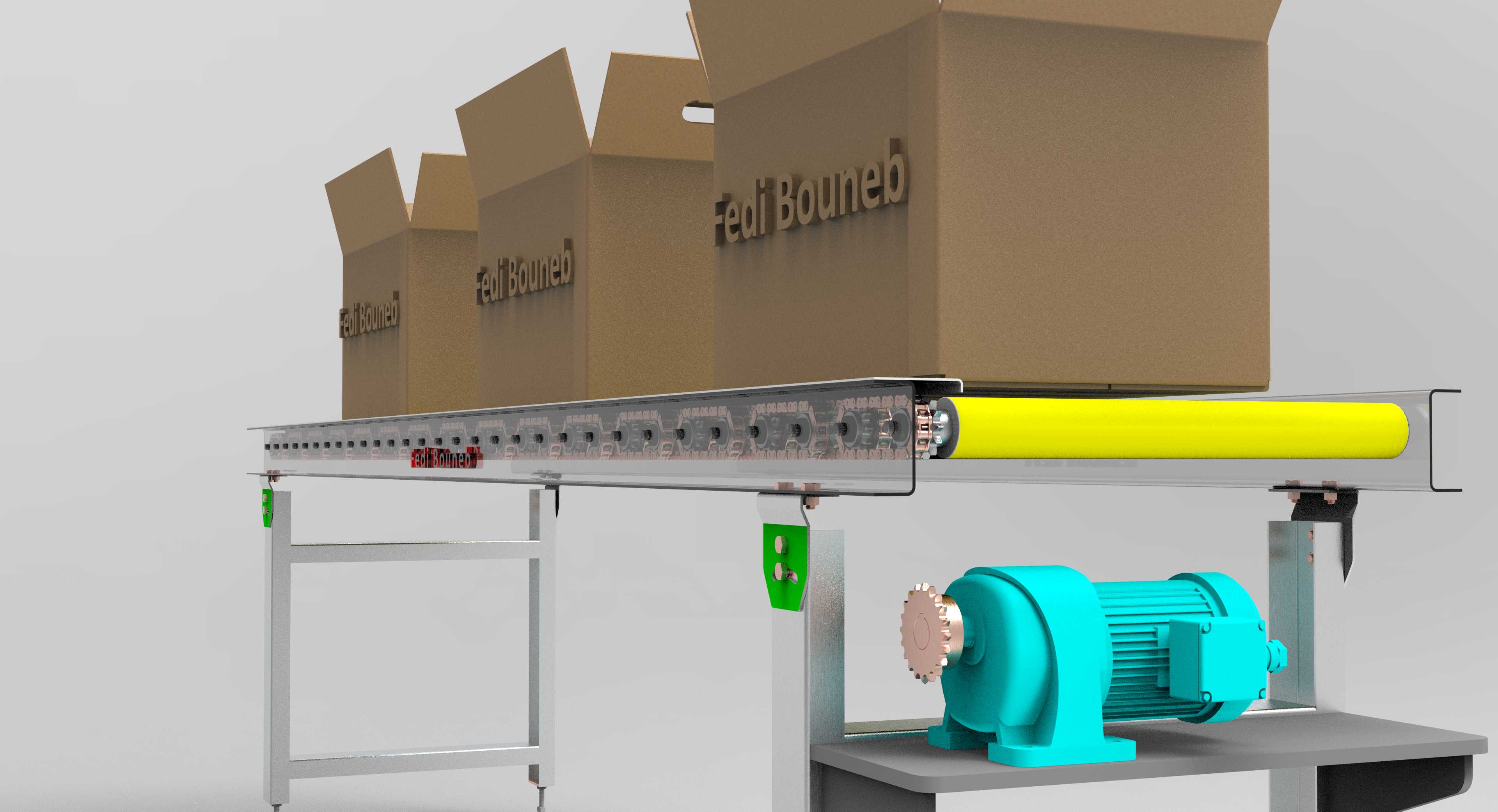

　　驱动部分布置在输送线侧下方，电机经减速机构带动辊筒运转，这种布置既让出货物通行宽度，也方便维护人员接近传动部件。电机安装在独立托板上，托板与机架相连，检修时可整体拆装。传动区域设置护罩或遮挡结构，避免纸箱碎屑、缠绕物进入运动部件。对于需要频繁启停或与光电检测联动的工位，可在控制逻辑中加入启停信号，使纸箱按队列间距输送；若用于人工装箱段，也可按连续运行方式配置。

　　线体上黄色区域可作为导向、过渡或工位提示面，配合两侧挡边约束纸箱运行轨迹。纸箱在辊道上的位置稳定性取决于底面刚度、辊筒水平度以及输送速度匹配关系；过重或底面软塌的箱体应缩小辊筒间距，较轻纸箱则需控制启停加速度，防止惯性偏移。设备两端通常作为与其他输送机、工作台或封箱机的接驳边界，设计时需明确输送面高度、有效宽度、支腿落点和驱动侧方向，避免现场干涉。

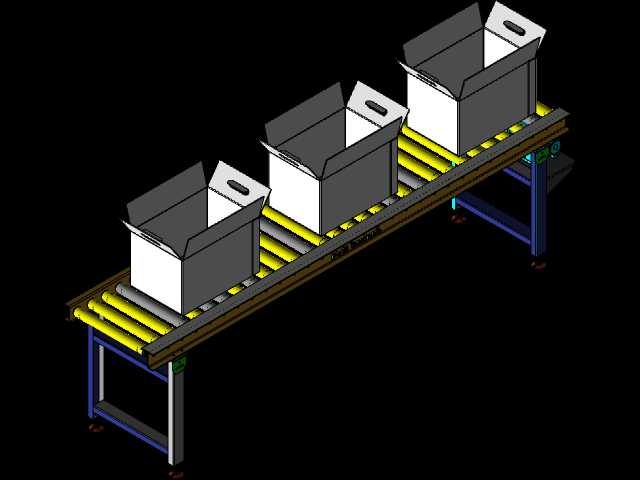

　　建模过程中，辊筒、轴承位、侧梁、支腿、脚杯、驱动电机和护罩均按装配关系分层处理，能够清晰表达零件连接与空间占用。整体外形呈长条形，核心安装边界集中在机架支腿 footprint、电机侧向突出量以及端部传动空间；布置产线时，除输送面长度外，还应在驱动侧预留检修通道，在货物进出端预留接驳和排障空间。该结构形式简单、承载直观、维护方便，适合作为常规箱装货物自动化输送的基础单元。
