十毫升医用注射器透明结构设计

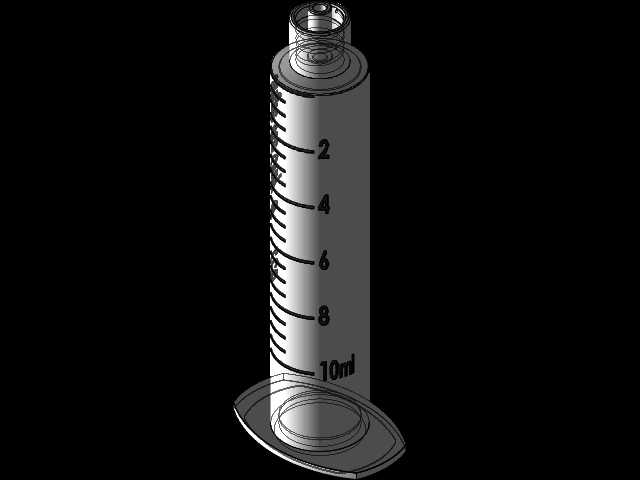

　　这套十毫升医用注射器结构围绕临床给药、药液抽取和大容量肌肉注射场景展开，整体由针筒、柱塞、橡胶密封件、推杆、指压法兰以及前端针头安装部位组成。建模时将透明针筒作为主体观察对象，筒壁保留均匀壁厚，外壁设置容量刻度区域，便于在装配校核和运动仿真中判断柱塞位置与药液体积之间的对应关系。针筒前端采用缩小的锥状出液口，用于匹配针头座或输液连接件，后端则扩展出环形指托，注射时手指抵靠在法兰两侧，拇指推动推杆末端压盘，施力路径沿筒体轴线传递，能够减少偏载造成的密封件卡滞。

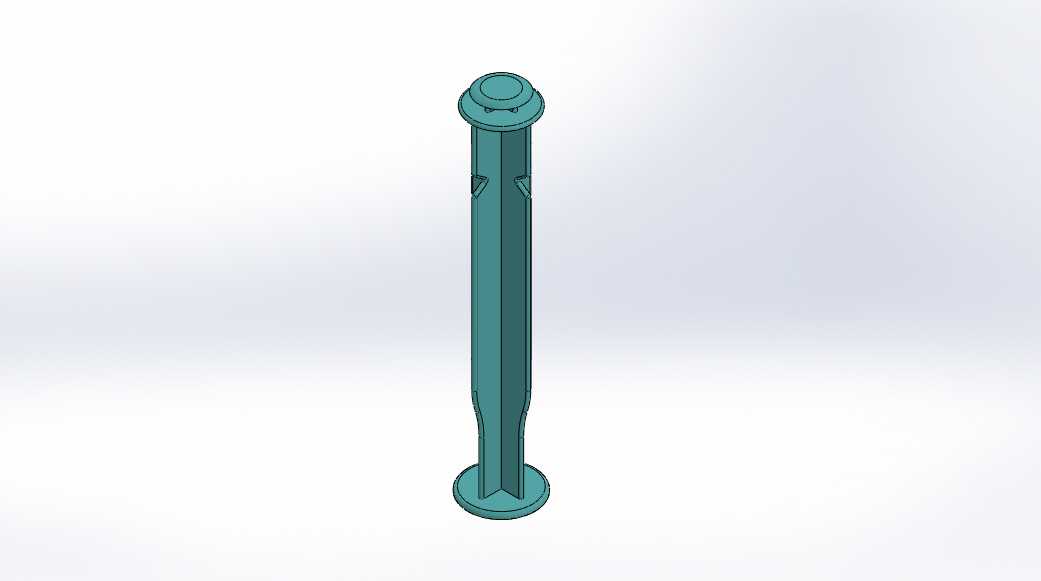

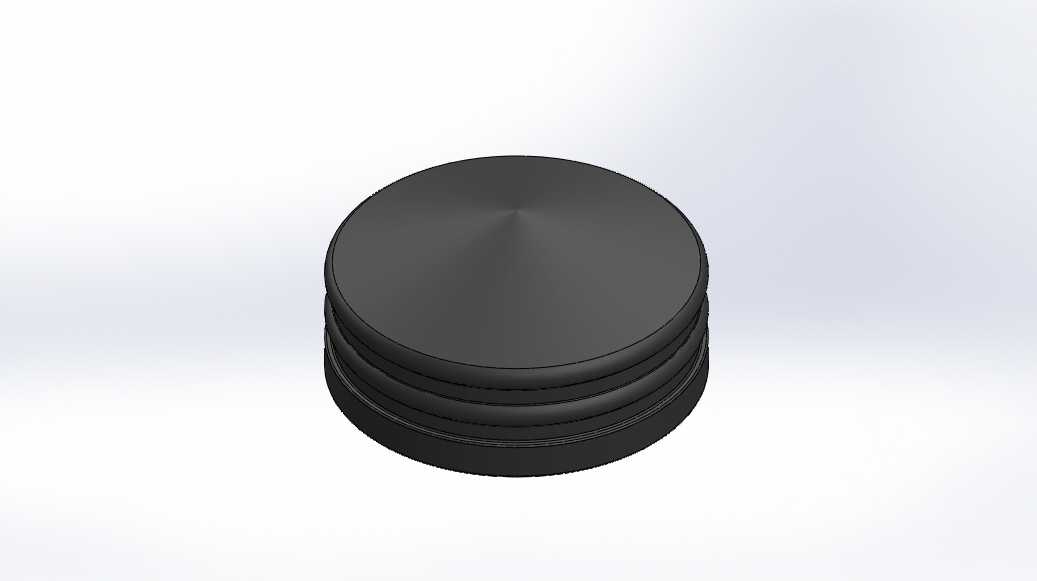

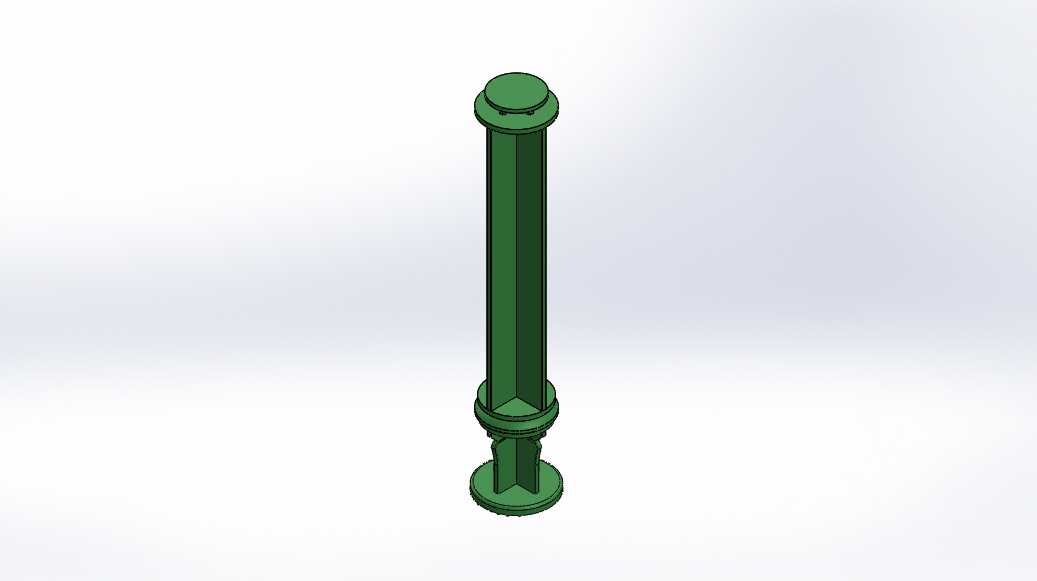

　　柱塞部分位于针筒内部，前端橡胶塞是密封和滑动的关键。橡胶件外径略大于筒体内径，装配后通过弹性过盈贴合内壁，既阻止液体从柱塞周边回流，又保证推杆推进时阻力平稳。建模中需要重点控制橡胶塞的唇边形状、导向段长度以及与推杆头部的卡接关系。若唇边过厚，滑动阻力会增大，医护人员单手推注时手感发涩；若唇边过薄，则在快速抽吸或高压注射时容易出现卷边、渗漏。推杆采用带加强筋的细长结构，在满足轴向抗压的前提下降低材料用量，筋条沿周向分布，可限制推杆在筒内晃动，末端压盘做成圆盘形，扩大拇指接触面积。

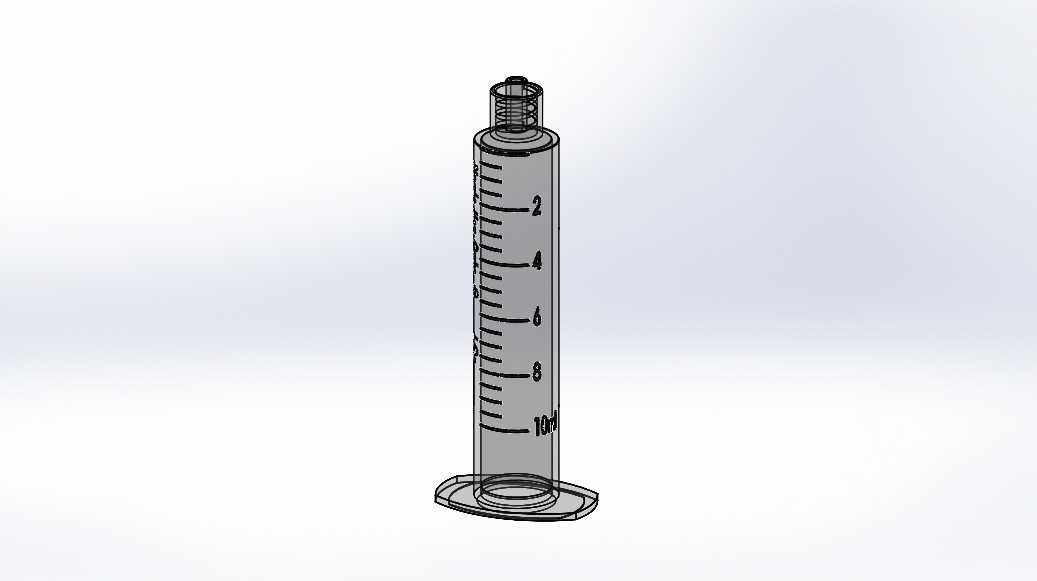

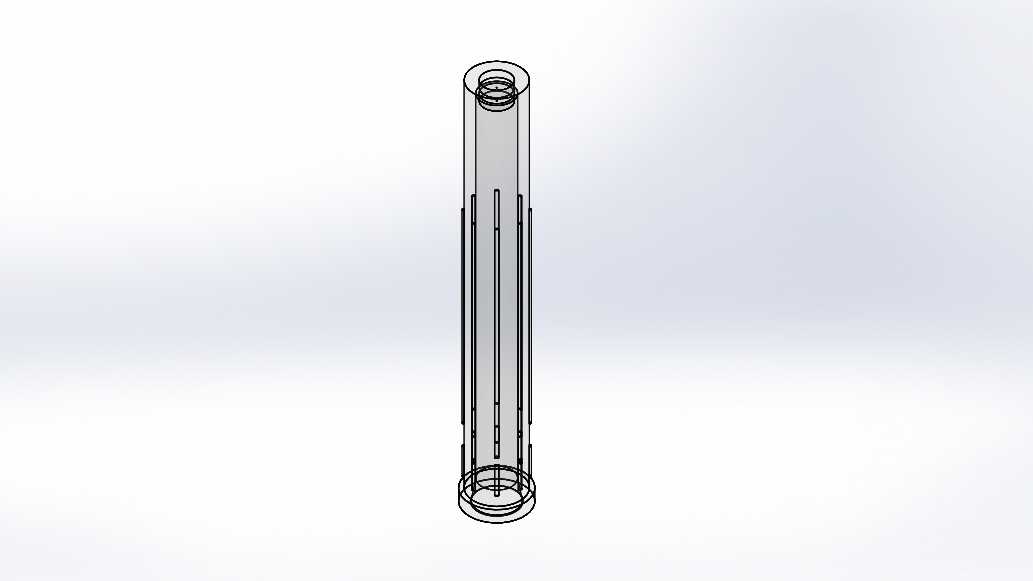

　　针筒外形并非简单等径圆筒。前端锥段需要平滑过渡到出液口，避免内部出现死角，减少药液残留；后端法兰与筒体连接处设置圆角和加厚区域，承受手指按压时的局部载荷。筒体材料按透明医用塑料件思路处理，模型中通过透明外观表现内部液位、橡胶塞和推杆位置，使结构关系更加直观。刻度区沿筒身轴向布置，刻度间距与公称容量对应，十毫升规格适用于需要较高剂量的肌肉注射、配药抽吸以及部分实验室液体转移场合。与小容量注射器相比，十毫升针筒的内径更大，推杆单位行程对应的液体体积更多，因此在设计时不能只关注外观比例，还要核对柱塞行程、筒内有效容积和前端死区容积。

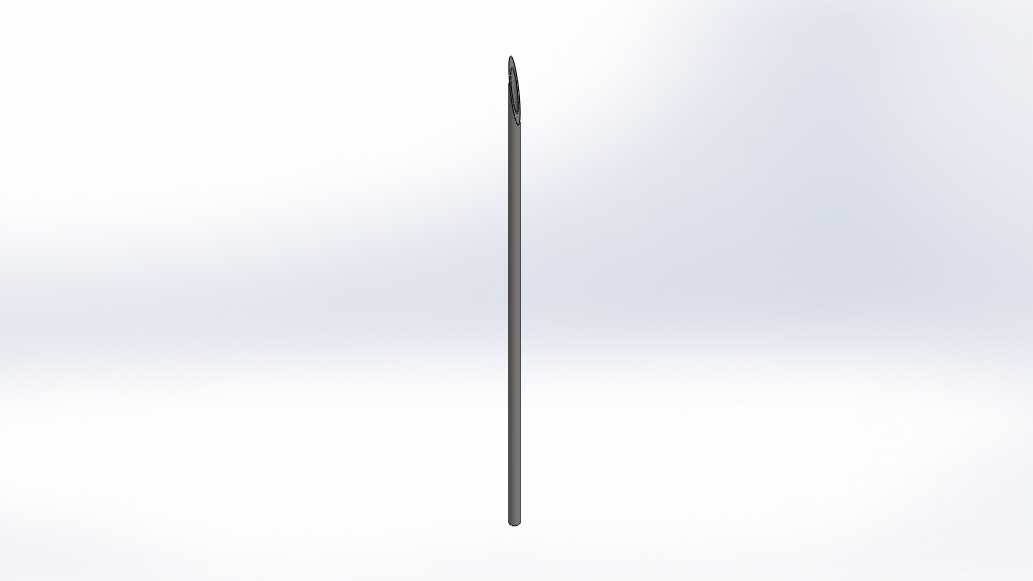

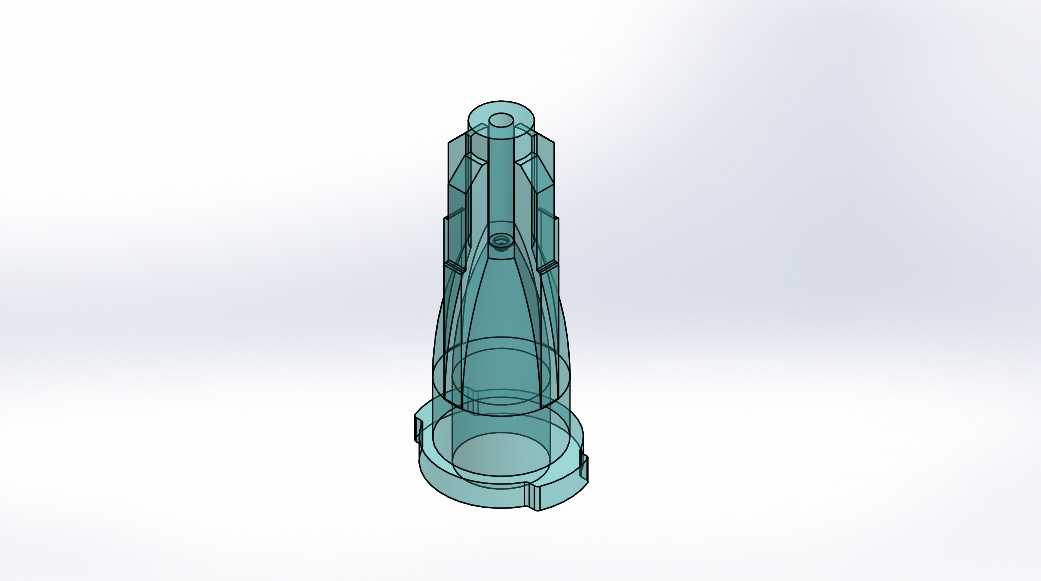

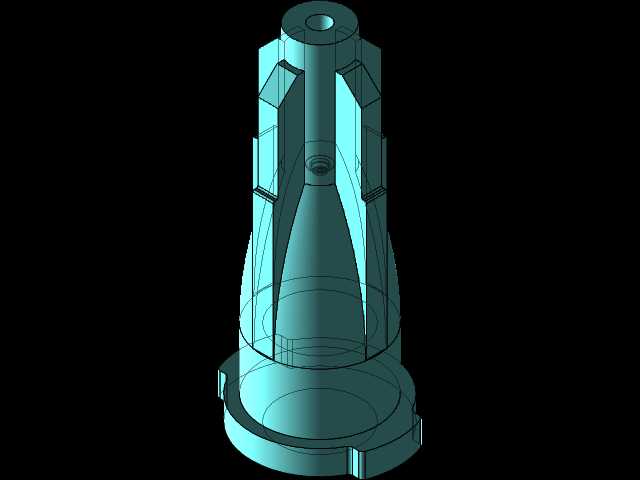

　　针头安装部位按照标准锥度连接思路建模，细长针管从针座中心伸出，针管内腔与针筒出液通道连通。针座与筒体前端之间需要保证同轴度，否则装配后针尖偏摆会影响穿刺方向，也会在自动化注液设备上造成对接偏差。若该模型用于自动给药或灌装工位的虚拟验证，还可以将针头作为独立零件设置配合基准，检查针管与夹具、药瓶塞、管路接口之间的干涉关系。针管长度、针座外径和筒体锥段共同构成前端安装边界，在包装工装、针帽装配机构以及注射器生产线中，这些尺寸会直接影响治具开合和输送轨道宽度。

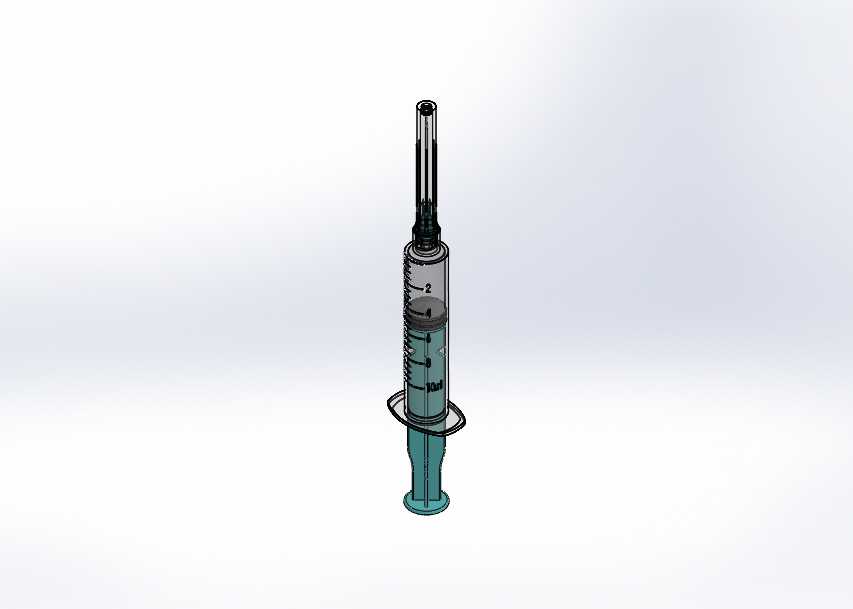

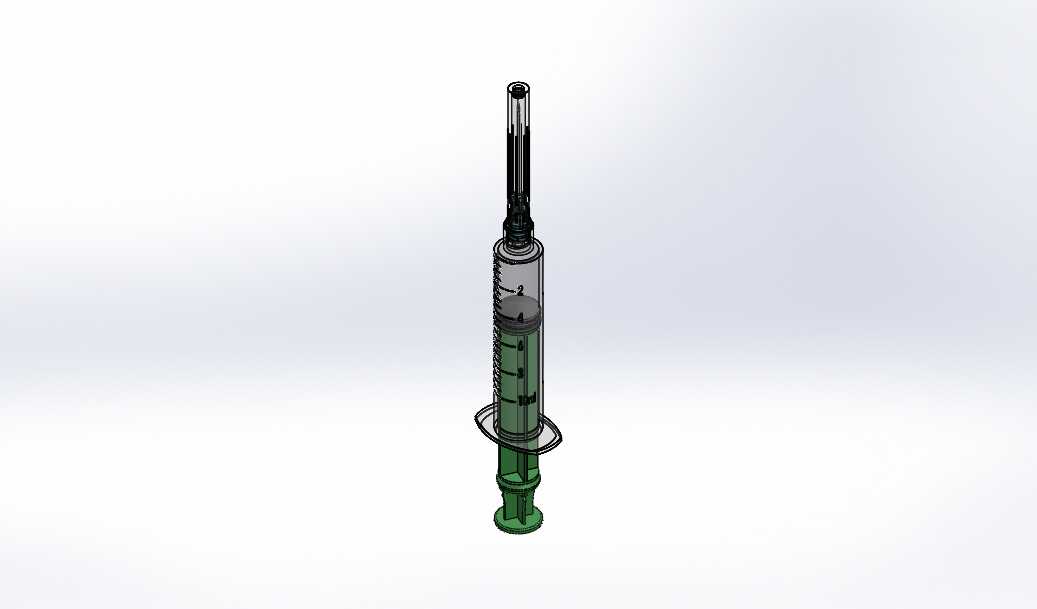

　　从装配关系看，推杆从针筒后端装入，橡胶塞卡在推杆前端，进入筒体后沿内壁直线滑动；针头组件从前端压入或旋接，指托法兰作为后端限位和受力面。运动校核时应让柱塞从最大抽吸位置推进到接近前端锥段，观察橡胶塞是否与筒壁持续接触、推杆筋条是否擦碰法兰内孔、末端压盘在极限位置是否与手指支撑面发生干涉。针筒内壁应保持直段足够长，使橡胶塞在整个有效行程内都有稳定导向；前端过渡区则要控制橡胶塞到达终点时的压缩状态，避免柱塞把密封件推入锥孔后无法回退。

　　在实际医用场景中，注射器既要满足手动操作，也常作为半自动灌装、实验加样、疫苗配制和医疗器械检测工装中的执行部件。手动使用时，结构重点是握持稳定、刻度易读、推注力均匀；在设备上使用时，结构重点则转为外圆定位、法兰夹持、推杆驱动接口和针头同轴度。针筒外圆可作为吸盘或V型块的定位基准，后端法兰适合轴向限位，推杆末端可由电动推头或气缸压盘接触。建模时保留这些功能面，后续工程人员就能直接进行夹具设计、人机操作分析以及模具拆分评估。

　　尺寸边界方面，细长针头位于最前端，决定了包装和输送时需要避让的尖端区域；针筒中部为最大外径位置，外壁刻度区不应与夹持块覆盖冲突；后端法兰横向宽度大于筒体，是整支注射器的最大手部支撑边界；推杆末端压盘在柱塞拉至最后位置时形成后端极限。整体轴向长度由针管、针座、锥段、筒身、柱塞行程和压盘共同决定，径向轮廓则主要由法兰和压盘控制。通过透明筒体与内部零件分层表达，该结构能够清楚呈现药液通道、密封界面和推注动作之间的关系，适合用于医用耗材结构学习、注塑件设计分析、自动化装配工位验证以及注射类器械原理展示。
