滑轮绳索牵引传动机构运动仿真

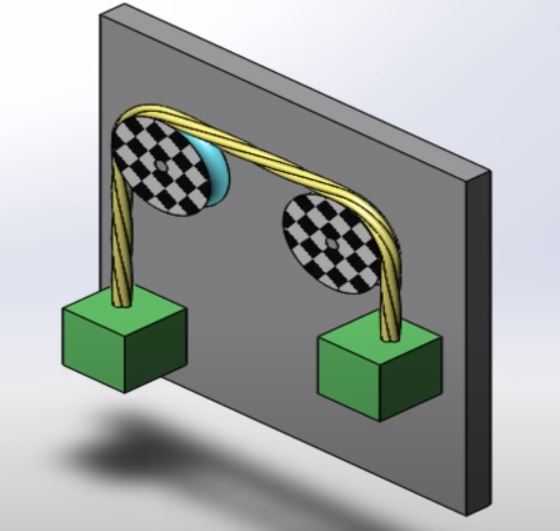

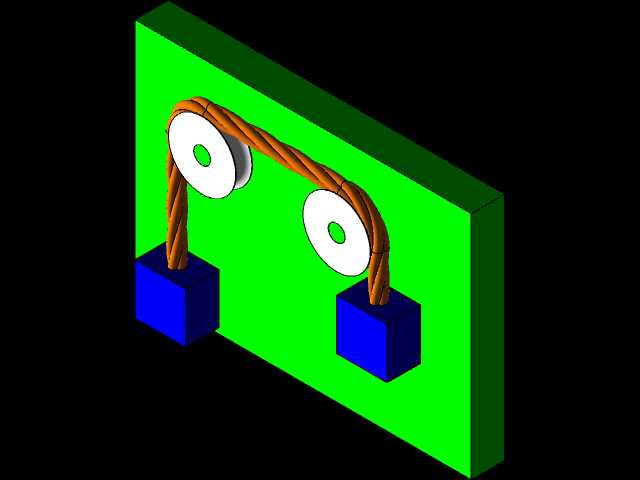

　　这套滑轮绳索牵引传动机构的三维建模与运动仿真，核心围绕绳索在轮槽内的缠绕路径、两端负载块的升降联动以及滑轮组的力传递关系展开。整套机构以一块立式安装背板作为承载基体，背板上布置两组带轮槽的滑轮，绳索沿滑轮外缘凹槽连续缠绕，两端分别垂落并固定在下方两个绿色方块状负载座上，模拟实际工况中通过绳索牵引实现重物提升、位移导向或张力分配的过程。

　　从工程应用角度看，这类滑轮绳索组件广泛出现在起重提升、电梯曳引、舞台吊挂、索道牵引、门窗配重、工程机械拉索以及自动化生产线的柔性传动环节。它的本质是一种以柔性绳索作为力传递介质、以滑轮作为导向与省力元件的简单机械。轮缘上加工出的凹槽用于约束电缆、钢丝绳或纤维绳索的位置，防止牵引过程中绳索脱槽、跑偏或相互干涉。在实际选型中，轮槽的圆弧半径、槽深、槽口宽度以及轮缘表面处理，都直接影响绳索的弯曲疲劳寿命和运行平稳性。

　　建模时首先需要确定滑轮的布置方式。图中两组滑轮固定在立式背板上，属于典型的定滑轮导向结构；若在负载端再增加随重物一起移动的滑轮，则构成动滑轮，进而组合成复合滑轮组。定滑轮的主要作用是改变力的方向，并不减小绳索端所需拉力；动滑轮则能够分担负载，使提升力下降，但代价是牵引端需要拉动更长的绳长。这种“力减小、行程增大”的 trade-off 关系，是滑轮组设计中最基本的力学约束，也是运动仿真需要重点验证的内容。

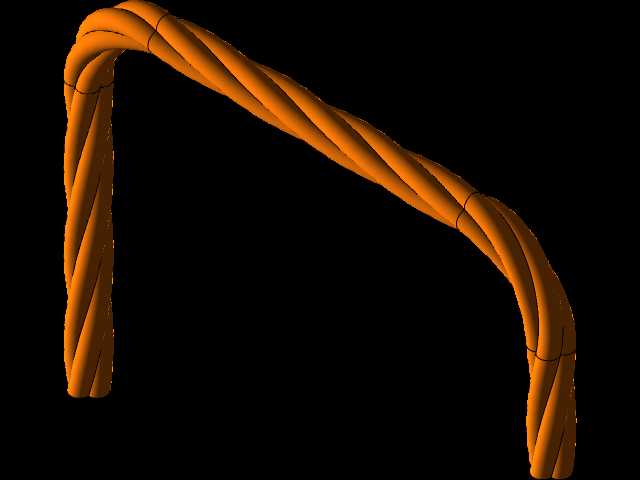

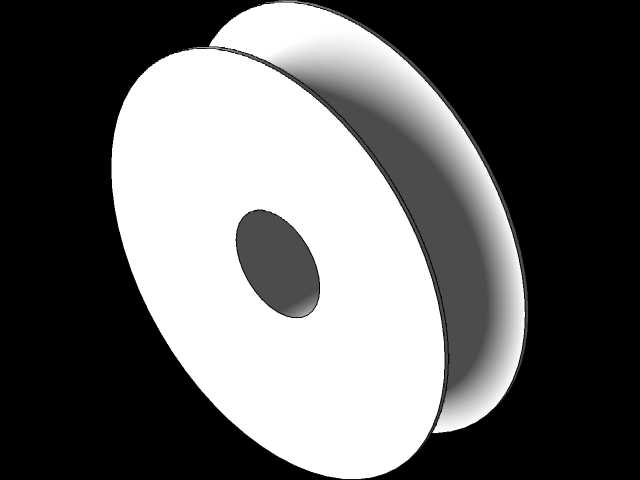

　　在三维结构处理上，滑轮本体采用轮盘加轮毂的形式，轮缘表面开出与绳索直径匹配的半圆或梯形槽。图中轮面以黑白棋盘纹理呈现，便于在动画中观察轮子的自转角度和转速变化；轮毂中心设置转轴，与背板上的支座形成旋转副。绳索则以连续曲线扫掠生成，路径必须严格贴合轮槽底部，并在进出轮槽处保持平滑过渡，避免出现折线或悬空段，否则运动算例中容易出现绳索穿透轮面、张力突变等问题。

　　安装边界方面，立式背板需要预留滑轮轴座的固定孔位，轴座中心高度决定了绳索的包角和垂度。两个负载块位于背板前方下方，其顶面与绳索末端连接，连接点应尽量落在负载重心的正上方，以减少升降过程中的偏摆。负载块与背板之间若设置导轨或滑块，可约束其只能沿竖直方向移动；若不设导向，则需在仿真中关注绳索张力对负载姿态的影响。整体外形在长宽高三个方向上都要留出绳索摆动和滑轮旋转的空间，背板边缘与轮缘之间应保留足够间隙，防止绳索与板件摩擦。

　　运动仿真的关键在于配合关系与驱动的设置。滑轮与轴之间采用旋转配合，绳索可通过样条曲线配合或软件中的绳索/皮带模块来模拟长度约束，负载块与背板之间采用直线移动配合。当一端负载被提升或施加位移驱动时，绳索沿轮槽拖动，滑轮随之转动，另一端负载按绳长守恒关系产生对应位移。通过测量牵引端拉力、负载端重力以及绳段张力，可以直观验证定滑轮仅改变方向、动滑轮省力费距离的力学特性。

　　设计思路上，这类机构看似简单，但绳索的柔性特征使其在刚性三维环境中难以完全真实表达。实际建模常采用分段小圆柱铰接、沿路径扫掠或专用线缆模块来近似，重点保证缠绕顺序、包角大小和端点连接关系正确。轮槽与绳索直径的匹配也需谨慎：槽底半径过小会加剧绳索弯曲应力，过大则约束不足容易脱槽。对于钢丝绳应用，还需校核滑轮的最小卷绕直径，通常要求轮径不小于绳径的若干倍，以控制疲劳损伤。

　　从设备用途看，该模型既可作为机械原理教学中讲解滑轮组、绳索传动和力分解的演示案例，也可为起重吊挂、配重平衡、柔性牵引等实际装置提供布局参考。通过运动模拟，设计人员能够在投产前检查绳索是否干涉、滑轮转向是否正确、负载行程是否满足要求，并据此调整轮间距、绳长和安装高度，减少物理样机阶段的返工。
