卧式单级离心流体输送泵结构设计

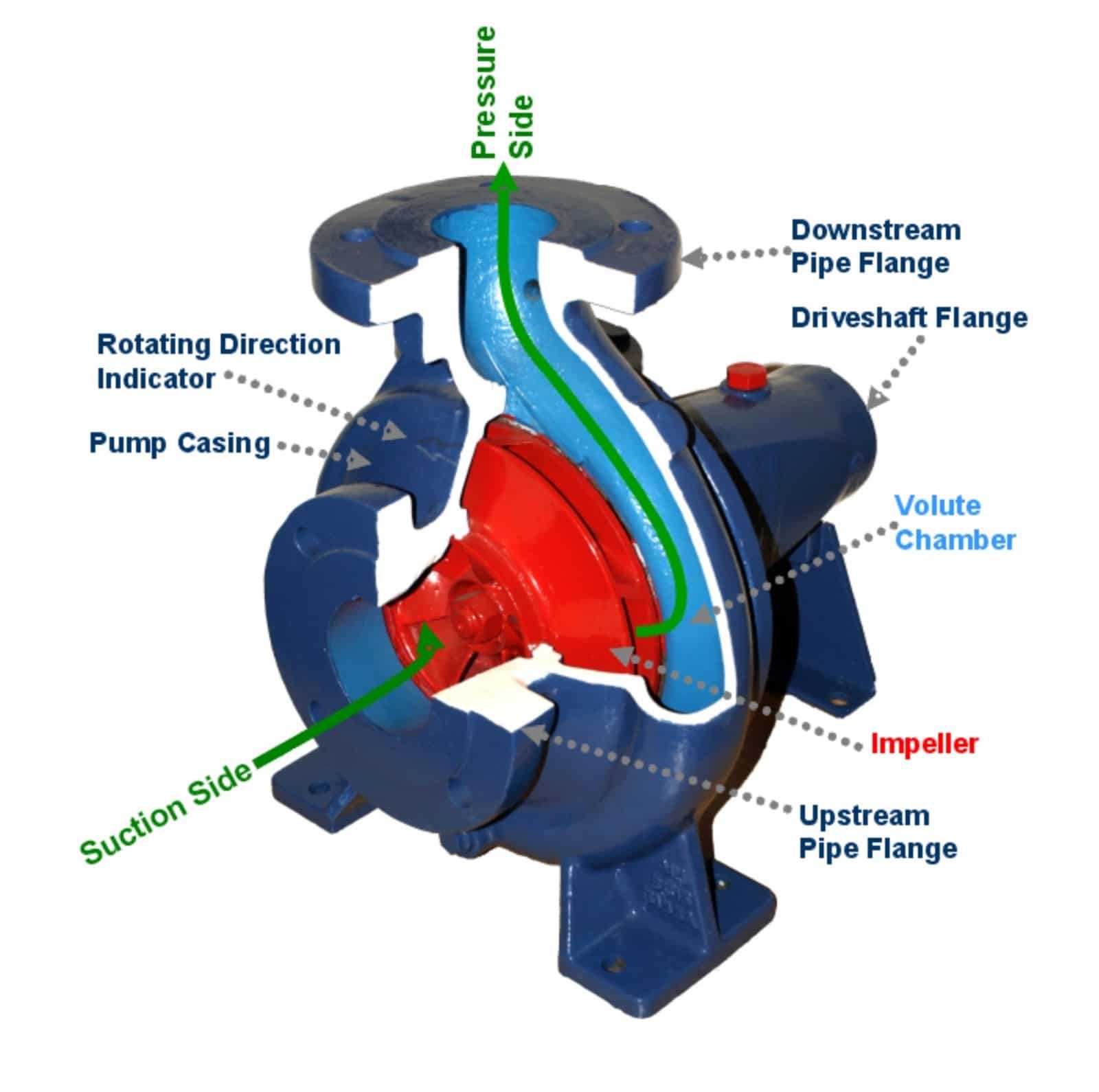

　　这套卧式离心泵的三维结构围绕常规清水及低黏度工业流体输送场景搭建，整体采用轴向吸入、径向排出的经典单级悬臂布局，在市政供水、循环冷却、工艺流体增压、农田排灌以及中小型化工配套管路中都有广泛应用。设备运行时，流体沿轴向入口进入叶轮中心区域，随叶片通道获得旋转能量，在离心作用下向叶轮外缘加速，随后汇入蜗壳流道完成动能向压能的转换，最终从顶部法兰接口压入下游管路。

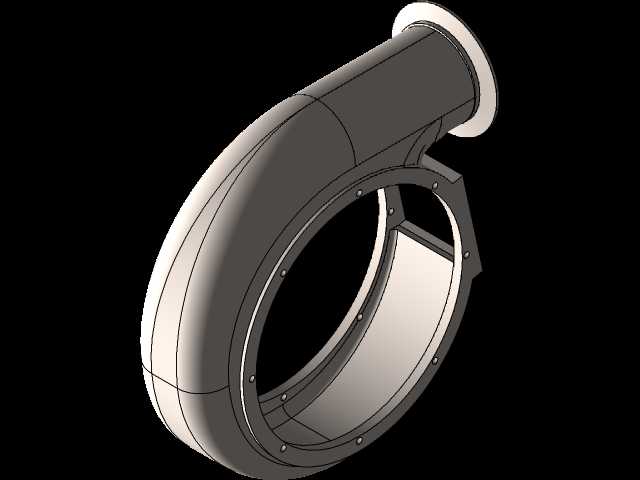

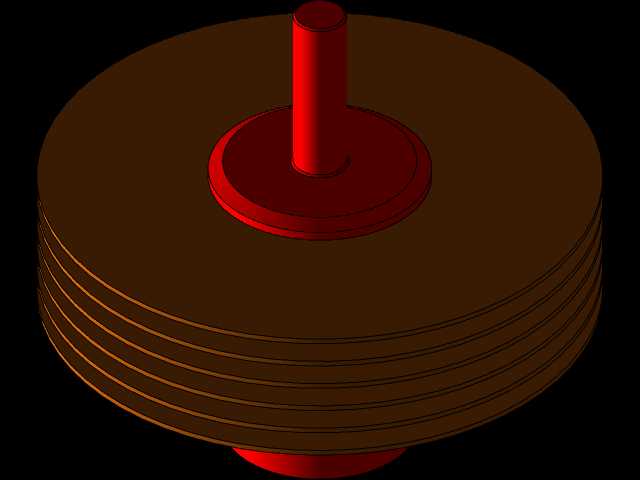

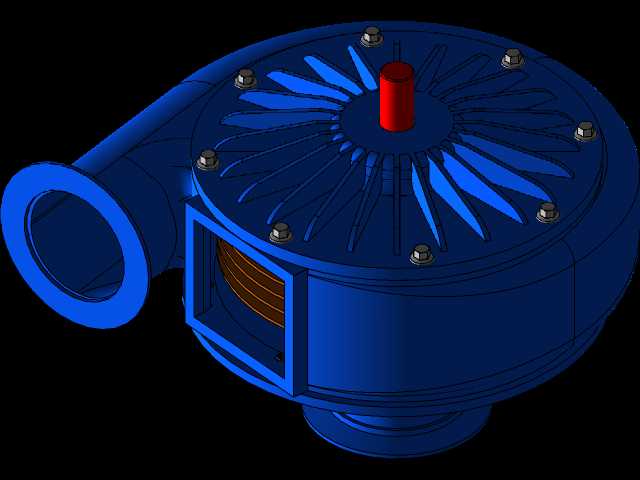

　　从结构拆分来看，模型完整呈现了泵体蜗壳、叶轮、主轴、轴承支承段、进出口连接法兰、壳体紧固螺栓以及端部密封相关区域。蜗壳采用渐变扩压流道思路，截面沿周向逐步扩大，使高速流体在离开叶轮后能够平稳降速升压，减少水力冲击；泵壳外侧布置加强筋与螺栓连接位，既承担内部压力载荷，也为检修拆装提供明确的分壳边界。叶轮采用后弯叶片形式，叶片数量与流道宽度按中等流量、常规扬程工况匹配，入口侧设置收敛段以降低进流扰动，轮盘背面保留密封与轴向力平衡所需的结构空间。

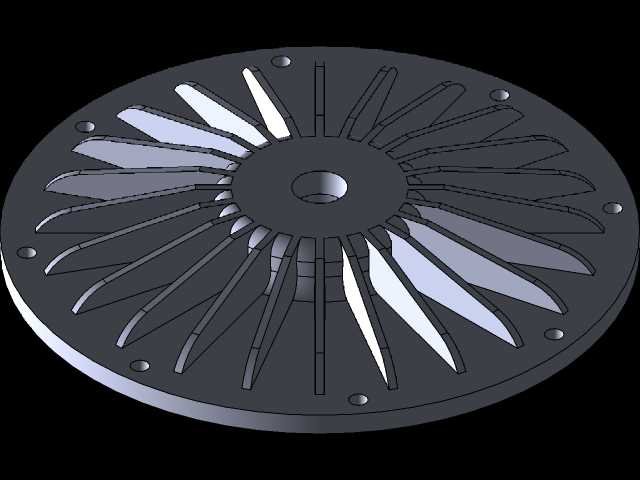

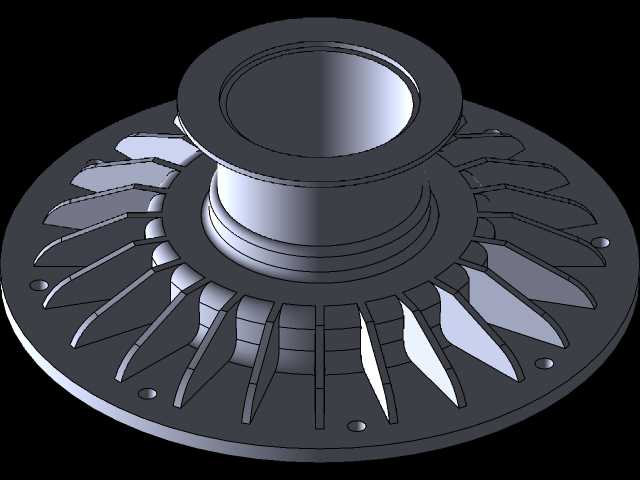

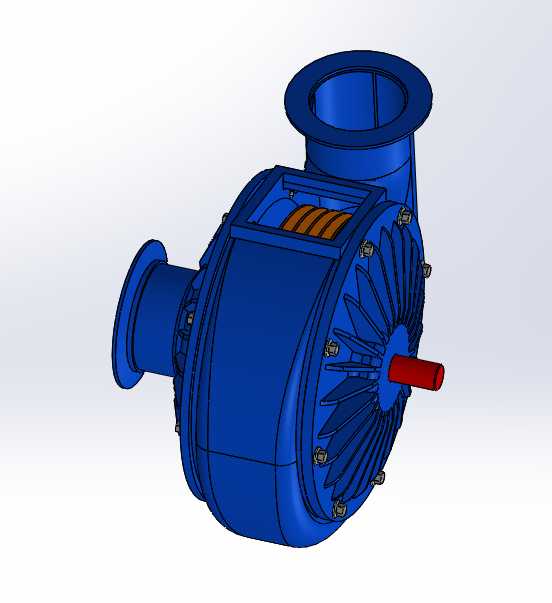

　　主轴从泵体侧向伸出，红色轴段表示动力输入位置，可通过联轴器与电动机或其他旋转动力源连接。轴系设计需要重点校核悬臂端挠度、临界转速以及轴承跨距，因为叶轮位于支承外侧，转子在水力载荷和装配偏心共同作用下容易产生振动。模型中泵体端部可见放射状散热与加强结构，该区域通常集成轴承座、润滑腔或密封安装位；实际工程中会根据输送介质温度和腐蚀性选择机械密封、填料密封或相应辅助冲洗方案。

　　外形与安装边界方面，轴向入口法兰和顶部出口法兰呈90°布置，管路对接时应预留法兰螺栓操作空间，尤其在入口侧需要保证直管段，避免弯头紧邻泵口造成进口流场畸变。顶部出口方向适合接入上升管路，泵脚或壳体支撑面应落在刚性基础上，基础尺寸通常需超出泵体轮廓并留出检修通道。联轴器端要保证轴对中，横向和角向偏差过大会直接加剧轴承、密封和叶轮磨损。

　　建模过程中，叶轮叶片曲面、蜗壳内腔和进出口过渡段是重点。叶片需兼顾水力效率与铸造或焊接工艺性，叶尖与泵壳之间保留合理径向间隙；间隙过大会增加回流损失，过小则在热膨胀或振动时存在擦壳风险。蜗壳隔舌位置与叶轮外缘的距离也需要控制，既要降低泄漏，又要避免压力脉动和噪声放大。法兰端面、螺栓孔分布圆、密封面宽度等结构均按管路连接逻辑表达，便于在总装中进行干涉检查。

　　在选型与布置时，这类泵通常依据流量、扬程、介质密度、温度、含气量以及吸入条件确定叶轮直径和转速。吸入管路应尽量短而直，减少局部阻力，防止气蚀；当入口压力接近介质汽化压力时，需要提高倒灌高度、降低安装位置或重新核算有效汽蚀余量。出口侧建议设置止回、切断和调压支路，以便在负载突变或停机时保护转子和管路系统。

　　该模型对泵壳内腔、转子装配关系和外部接口都有较清晰的表达，适合用于离心泵结构教学、设备方案演示、管路布置校核以及后续工程图细化。设计人员可在此基础上进一步补充密封件、轴承明细、联轴器护罩和底座结构，也可根据实际工况调整叶片型线、蜗壳壁厚及法兰标准，使方案从外观结构深化为可制造、可维护的泵送设备。
