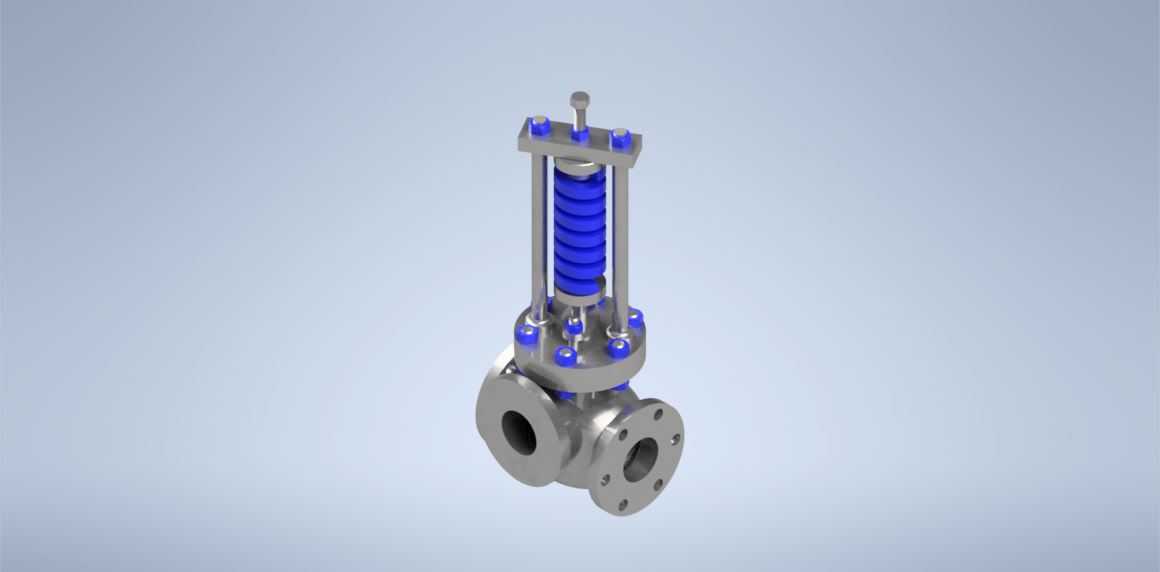

弹簧载荷式法兰连接安全泄压阀结构

　　在石油化工、电力输送、市政给排水、工业流体输送等涉及承压管路的场景中，超压泄放是保障系统运行安全的核心环节，这类带弹簧预紧结构的法兰连接安全阀，是承压管路系统里最常用的超压保护部件，直接决定整套管路与配套设备的运行安全边界。从实际工程应用来看，这类阀门通常安装在压力容器出口、泵组出口管路、换热设备进出口等压力易出现波动的管段位置，当管路内部介质压力超过预设的安全阈值时，阀门会自动开启泄放部分介质，待系统压力回落至允许工作区间后自动回座密封，避免系统因超压出现管路爆裂、设备损坏、介质泄漏等安全事故。

　　从结构设计逻辑来看，该阀门采用角式流道布局，介质从侧部法兰入口进入阀腔，从下部法兰出口连通泄放管路，这种流道设计可以缩短介质泄放时的流路长度，减少流阻损失，同时避免介质直接冲刷阀瓣密封面，延长密封件的使用寿命。上部的弹簧加载组件采用多根均布的阀杆导向柱固定，弹簧外围设置防护套筒，既可以避免外界粉尘、水汽对弹簧造成腐蚀卡滞，也能对弹簧的压缩行程形成物理限位，防止弹簧过压缩出现塑性变形。阀瓣与阀座的密封面采用锥面配合结构，相比平面密封具备更好的自定心能力，在回座过程中可以自动对齐密封位置，降低密封面错位导致的泄漏概率。

　　安装边界方面，该阀门两端均采用标准法兰连接结构，法兰端面的螺栓孔按照通用管路法兰标准排布，可直接匹配同压力等级的管路法兰进行安装，不需要额外加工过渡连接件。阀门上部的弹簧调节端预留了足够的操作空间，安装完成后可通过上部的调节螺母调整弹簧预紧力，以此匹配不同工况下的开启压力设定值，调节完成后可通过锁紧螺母固定位置，避免运行过程中出现预紧力偏移。阀门整体的轴向高度与径向安装尺寸经过紧凑化设计，在满足弹簧行程与阀腔流道面积要求的前提下，尽可能缩小了整体占用空间，可适配安装空间较为局促的管段场景，比如撬装设备内部的集成管路、车间内架空敷设的工艺管路等位置。

　　功能特性上，该阀门的导向结构采用长行程导向设计，阀瓣上下移动过程中全程有导向套约束径向位移，避免泄放过程中阀瓣出现偏摆、振荡，保证泄放过程的压力稳定性，减少压力波动对管路系统的冲击。弹簧的选型匹配了常规工业工况的压力区间，可适配水、蒸汽、低粘度油品等多种常见工业介质的泄放需求，阀腔内部的过流部件均做了圆滑过渡处理，没有直角突变结构，可减少介质流动过程中的湍流与冲蚀，降低长期运行过程中部件的磨损速率。在日常运维层面，该阀门的上部组件与阀体采用螺栓连接结构，不需要将整个阀门从管路上拆卸，即可完成弹簧更换、密封面检修、内部部件清理等维护操作，大幅降低运维过程的工作量与停机时间。

　　从建模实现的角度来看，该模型完整还原了阀门的所有装配关系，包括法兰螺栓的排布位置、弹簧的有效圈数与节距、导向柱的配合公差、阀瓣与阀座的密封配合位置，可直接用于管路系统的装配干涉检查、安装空间校核、运维操作模拟等场景，也可作为阀门结构设计的参考原型，用于同类型安全阀的改型设计与参数化建模基础。模型的所有配合面均按照实际工程的装配公差进行建模，没有出现干涉、错位等不符合实际装配逻辑的结构，可直接导入工程软件进行后续的仿真分析、工程出图等工作。
