弯型流体导流输送弯管结构

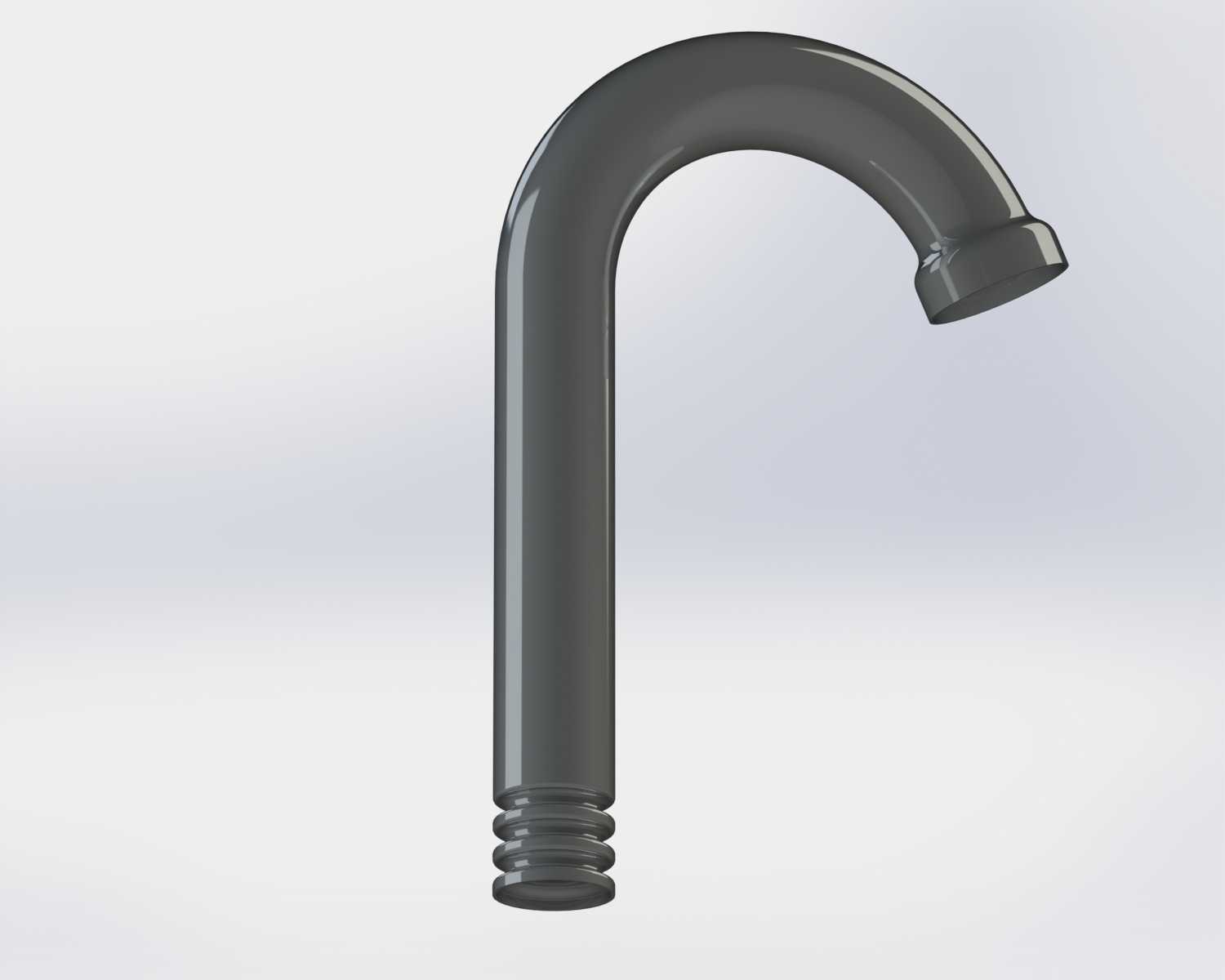

　　这款弯型管路构件主要面向流体输送场景中的转向导流需求，常见于卫浴出水终端、小型给排水支路、实验台供液管路以及低压清水输送系统中，承担改变介质流向、将上游来流引导至指定出水方位的作用。构件整体呈90度大弧度弯转形态，长直段沿竖直方向延伸，末端设置多圈环形凸筋结构，该段为管路插接配合端，使用时可直接套入柔性软管内部，环形凸筋能够嵌入软管内壁形成咬合阻力，防止管路承压后软管滑脱，也可配合喉箍进一步锁紧，适配常规低压输水的安装要求。弯转段采用大曲率圆弧过渡，没有直角弯折的突变结构，流体在流经转向位置时不会出现剧烈的流向折转，能够有效降低局部压损，减少水流在弯道处形成的涡流与紊流噪音，同时避免介质中混杂的细小杂质在转角位置淤积，

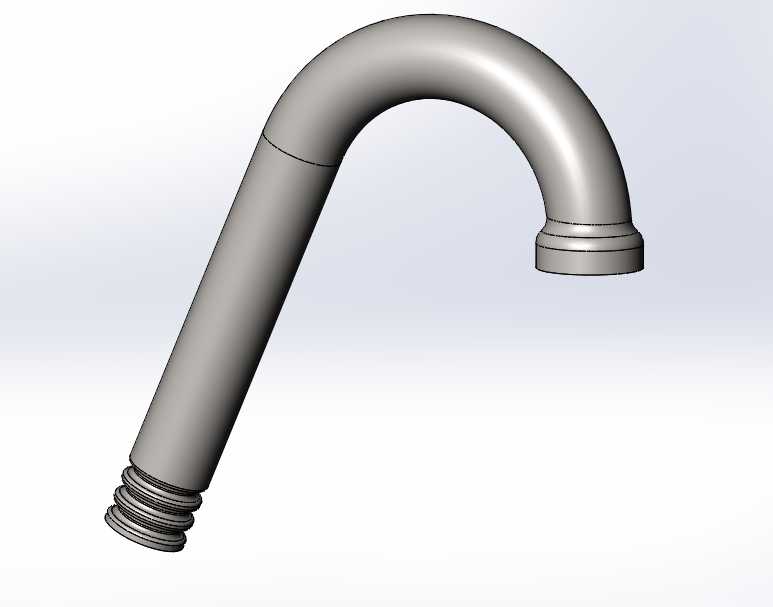

　　长期使用后管路内壁不易出现挂污堵塞问题。弯管的出水端做了扩口加厚处理，端口外缘设置环形挡边，一方面可以在出水时形成规整的束流效果，让流出的水柱形态稳定不易发散飞溅，另一方面加厚的端口结构能够提升端部抗磕碰能力，在日常使用中即使受到轻微碰撞也不容易出现端口开裂变形。从建模实现的逻辑来看，该构件属于等壁厚弯管类零件，主体轮廓通过扫描特征生成：先绘制长直段加圆弧弯段加短出水段的中心轨迹线，再以管路的内外径轮廓作为扫描截面，沿轨迹线扫掠得到基础弯管实体，末端的环形防滑凸筋通过圆周阵列凸台特征或者多次旋转切除生成，出水端的扩口挡边通过旋转凸台特征与主体合并，整体结构对称规整，没有复杂的异形曲面或者装配配合结构，

　　建模过程中需要重点保证弯弧段的壁厚均匀一致，避免扫描过程中截面在圆弧位置出现畸变导致局部壁厚过薄，影响零件的承压强度。在安装边界层面，长直插接段的外径需要和配套软管的内径保持过渡配合，凸筋的外径略大于软管内径0.5到1毫米，保证插接后有足够的抱紧力；弯转的圆弧半径设计兼顾了转向空间和流阻表现，相比小半径直角弯头，大弧度弯管需要占用更多的安装空间，在布局管路时需要预留出对应弯弧的避让区域，避免弯管和周边设备壳体、支架发生干涉。出水端的扩口结构外径大于管身，安装时无法从插接侧穿过过小的安装孔，若需要穿过台面或者设备面板安装，需要提前核对开孔尺寸大于扩口外径，或者采用从面板外侧穿入、内侧连接软管的装配顺序。

　　这类弯管构件在实际使用中大多承受低压常温的清水介质，工作压力一般不超过0.6兆帕，材质通常选用注塑塑料或者镀铬金属，塑料款成本低廉、防锈性能好，适合民用卫浴场景，金属款强度更高、抗老化性能优异，适合使用频率高的公共供水场景。结构设计上没有活动密封部件，整体为一体成型结构，不存在泄漏失效点，仅在插接软管的位置需要保证配合紧密，装配时在插接段涂抹少量清水或者润滑液即可轻松将软管推过所有凸筋，不要使用油脂类润滑剂，避免腐蚀橡胶软管造成后期老化开裂。出水端的端面做了平切处理，和水流方向呈垂直角度，出水时水流沿端口法线方向流出，通过调整弯管的安装旋转角度，可以灵活改变出水的指向位置，适配不同的接水空间需求。
