正交锥齿轮传动副带轴结构

　　这套锥齿轮传动副用于两相交轴之间的运动与扭矩传递，常见于机床进给箱、小型回转工作台、农业机械割台传动、输送设备转角换向机构以及需要在有限空间内改变动力传递方向的装置中。与平行轴圆柱齿轮相比，锥齿轮的核心价值在于把输入轴和输出轴布置成近似90度的空间关系，使动力路径能够沿设备框架转折，减少中间联轴环节，也让整机布局更加紧凑。

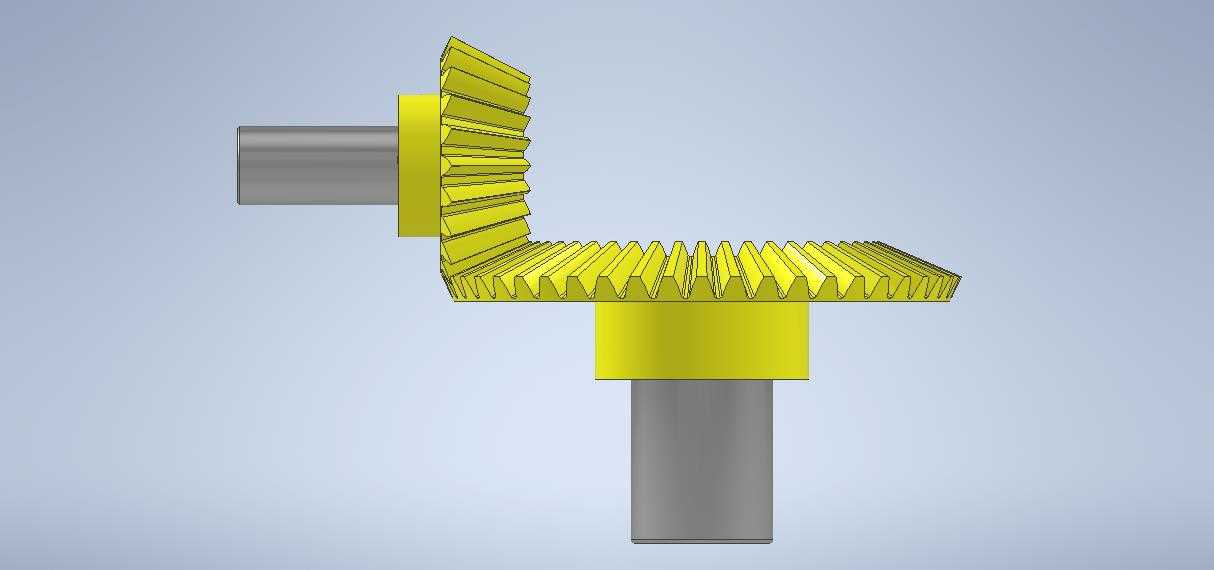

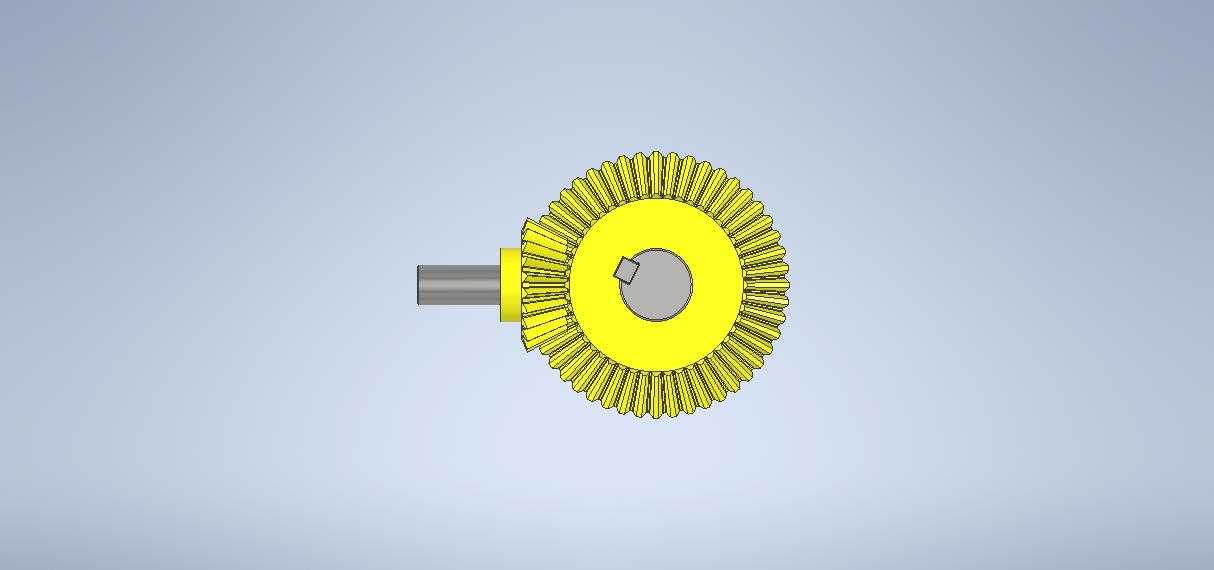

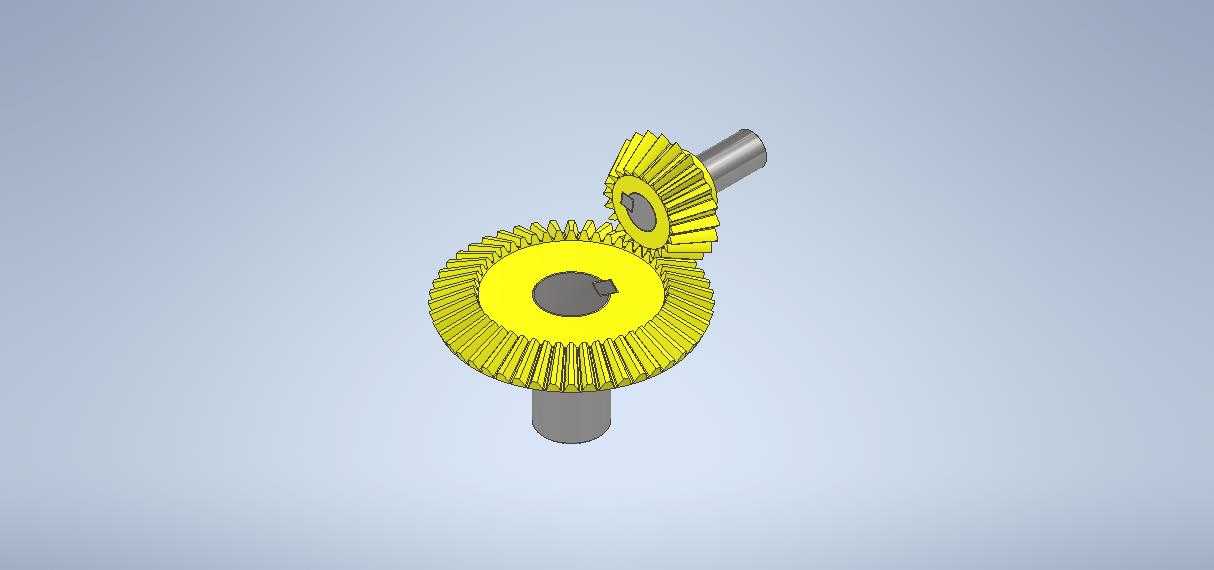

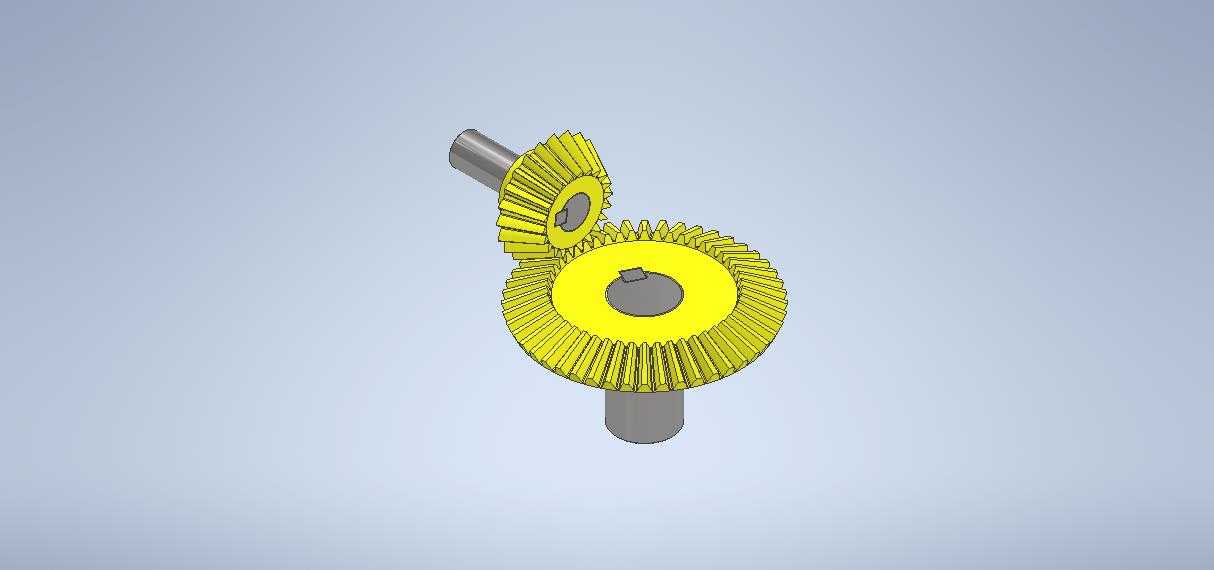

　　从结构上看，模型包含一对相互啮合的锥齿轮和两根支承轴。大齿轮位于下部，轮齿沿圆锥面均匀分布，轮毂中心设置轴孔和键槽，用于与竖直轴形成周向固定；小齿轮位于侧上方，与水平轴相连，两轴轴线在节锥顶点附近相交。齿轮啮合区位于两轮锥面接触位置，齿线方向沿锥面展开，工作时依靠齿面连续接触实现转速和扭矩转换。大小齿轮的齿数差异决定传动比，齿数较多的大齿轮输出较低转速并放大扭矩，齿数较少的小齿轮则承担高速输入，这种布置在需要降速增扭的转角传动场景中较为典型。

　　设计这类传动件时，首先要明确轴交角、传动比、输入转速和传递扭矩，再据此确定节锥角、模数、齿宽、齿数和轮坯尺寸。锥齿轮的节锥角不是孤立参数，它与配对齿轮的齿数比直接相关；两轮节锥角共同构成轴交角，若采用正交布置，则两节锥角之和约为90度。齿宽通常沿锥面母线方向取一定比例，过宽会导致小端齿形过薄、加工和装配难度上升，过窄又会降低齿面接触面积，影响承载能力。实际建模时需要把轮齿从大端到小端的收缩关系表达清楚，使齿厚、齿高和齿槽随锥距变化，而不是简单套用圆柱齿轮的等截面齿形。

　　轴与齿轮的连接方式直接影响传动可靠性。大齿轮中心孔内的键槽可容纳平键，装配后键侧面承受圆周力，避免齿轮与轴之间发生相对转动。轮毂长度需要满足键连接的承压面积要求，同时不能过度侵占轴承安装位置。小齿轮与轴可采用一体轴齿轮形式，也可分开加工后通过键、销或过盈连接；在转速较高、空间受限的场合，齿轮轴一体化结构能够减少配合误差，提高同轴度，但对毛坯尺寸和加工工艺要求更高。

　　安装边界方面，两根轴的轴线交点应尽量与齿轮节锥顶点重合，偏差过大时会造成齿面接触区偏移，出现一端接触过重、噪声增大、磨损加快等问题。竖直轴与水平轴伸出段需要为轴承、挡圈、联轴器或带轮预留位置，齿轮端面到轴承支点的距离应结合轴的挠度和支承跨距综合确定。若悬臂过长，啮合力会使轴端产生较大变形，破坏齿面贴合；若支承过于靠近齿轮，则要注意轴承外圈、箱体壁面和润滑空间是否发生干涉。

　　在三维建模过程中，轮齿部分通常先建立单个齿廓或齿槽特征，再围绕齿轮轴线按齿数进行圆周阵列。锥齿轮齿面具有渐开线与圆锥收缩双重特征，若用于展示或装配校核，可重点保证齿顶锥、齿根锥、节锥和啮合侧隙的视觉关系；若用于后续加工，则需进一步控制齿厚、压力角、螺旋角、侧隙和热处理余量。模型中两根圆柱轴的外圆面应保持与齿轮孔同轴，轴肩位置要能承受齿轮轴向定位，轴端可根据装配需要设置倒角，避免压入时划伤孔口。

　　实际工况下，锥齿轮啮合会同时产生圆周力、径向力和轴向力，因此轴承选型不能只按径向载荷考虑，还要校核轴向承载能力。正交布置时，小齿轮受到的轴向力方向与装配位置、旋转方向和齿面受力有关，轴承组合应提供可靠的双向约束。润滑方式也随转速和环境变化，低速轻载可采用脂润滑，中高速或连续运转场合多采用油浴或喷油润滑，并在箱体上设置回油、挡油和密封结构。

　　该结构在设备总体设计中往往不是独立存在的，而是动力链中的换向节点。选型和建模时需要把齿轮副、轴、键、轴承、箱体安装面以及外部驱动件一起纳入空间校核。尤其在转角位置，大齿轮外圆、小齿轮外圆、轴端连接件和箱体壁面之间容易形成动态干涉，三维装配中应按实际旋转方向检查齿顶扫掠范围和维修拆装路径。通过合理确定节锥参数、支承跨距、轮毂连接和齿面接触区，可以使这套锥齿轮传动副在紧凑空间内实现稳定换向、降速增扭和长期可靠运行。
