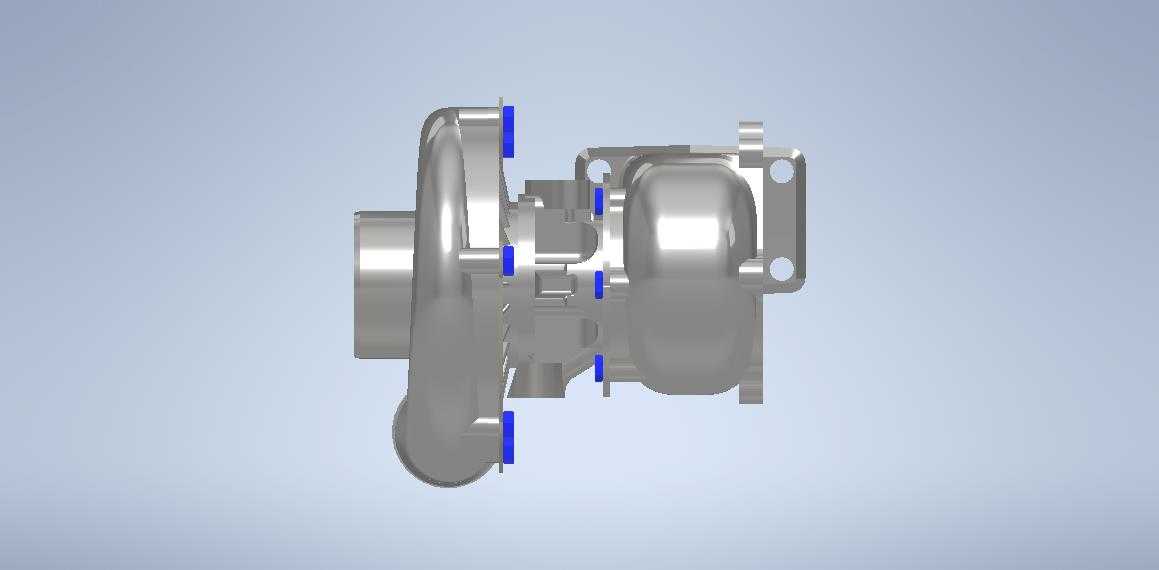

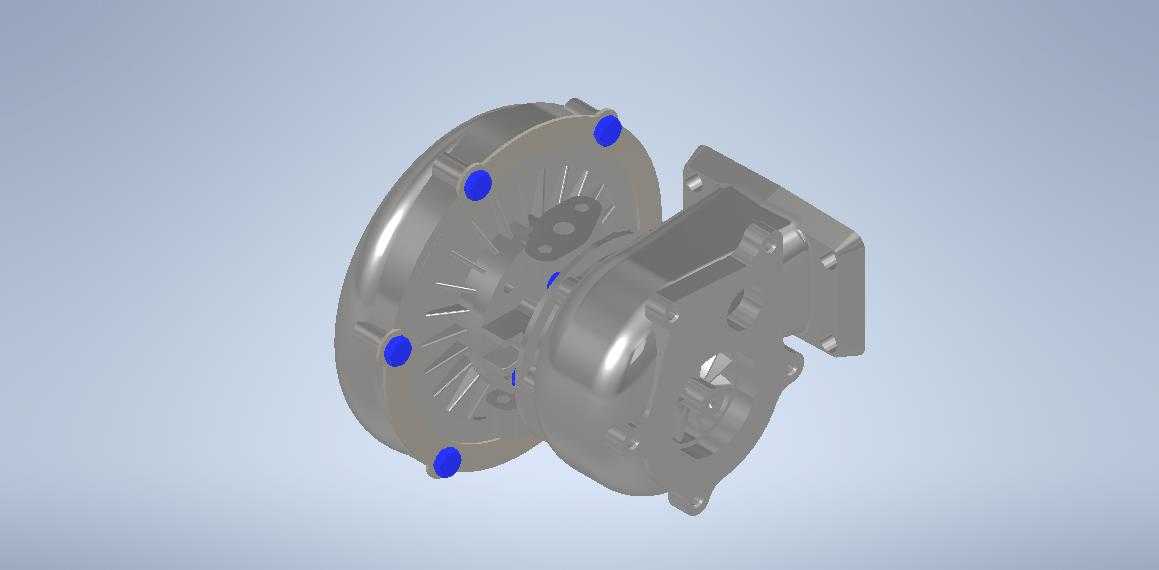

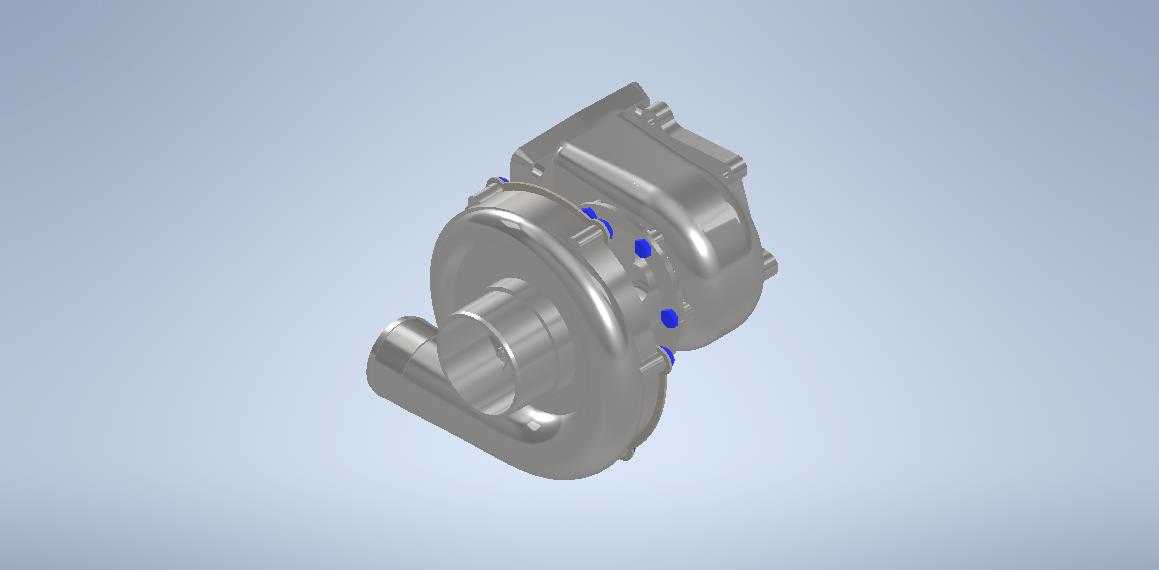

在商用车、工程机械、农用机械的动力系统升级过程中,涡轮增压器是提升内燃机升功率、优化燃油经济性的核心部件,这套三维结构完整还原了涡轮增压器的装配关系与流道形态,可直接用于动力系统匹配校核、周边部件干涉检查以及维修教学场景。从实际装车场景来看,这类增压器多匹配中小排量柴油发动机,覆盖轻卡、小型装载机、中型拖拉机等设备的动力配置需求,工作时依靠发动机排出的高温废气驱动涡轮端叶轮,同轴带动压气机端叶轮压缩进入气缸的新鲜空气,在不增加发动机排量的前提下提升进气充量,让燃油燃烧更充分,同时降低尾气中颗粒物与氮氧化物的原始排放,满足非道路移动机械与道路车辆的排放升级要求。

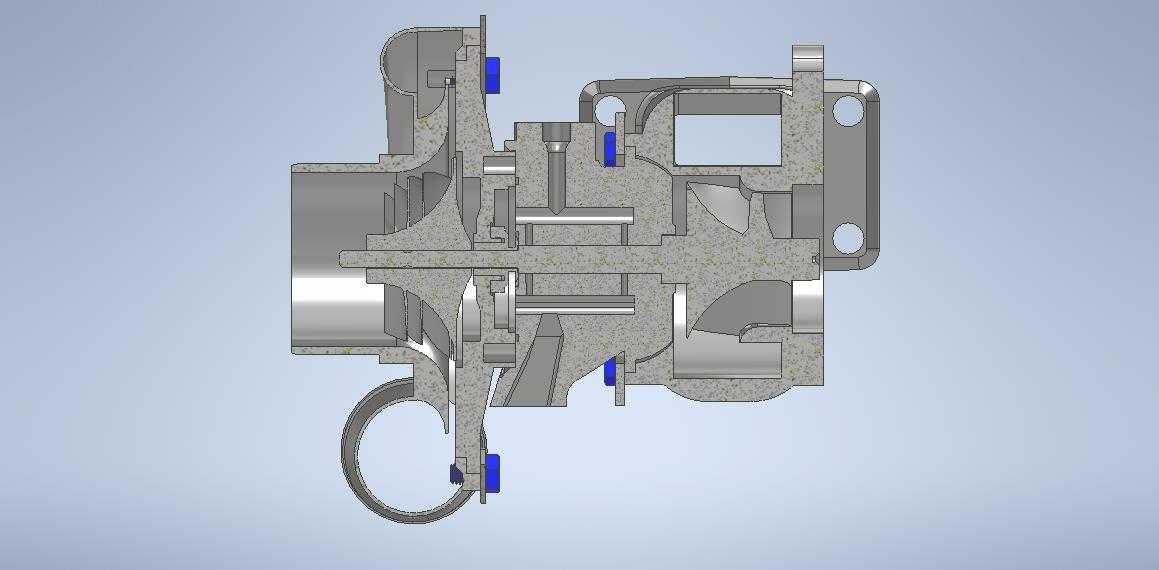

设计过程中首先明确了安装边界约束,压气机端的进气接口采用标准卡箍连接尺寸,适配常规空气滤清器出气软管的通径,涡轮端的排气进出口法兰预留了螺栓过孔位置,孔位间距与发动机排气歧管、后处理进气端的安装尺寸完全匹配,中间体的安装支脚设置了两个带衬套的安装孔,可通过螺栓固定在发动机缸体的预留支架上,安装面与发动机缸体的贴合平面度控制在0.1mm以内,避免长期振动出现连接松动。结构上采用浮动轴承支撑的转子总成设计,中间体内部预留了润滑油道与冷却水道的布置空间,润滑油从发动机主油道引入,对高速旋转的转子轴进行润滑与冷却,冷却水道则连通发动机冷却循环系统,控制增压器工作时的壳体温度,避免长期高温导致的机油结焦、密封件老化问题。
压气机端的叶轮采用后弯式叶片设计,叶片型线经过流场仿真优化,在不同转速区间都能保持较高的压气效率,避免低转速下出现喘振、高转速下出现堵塞的问题,压气机壳的流道截面采用渐扩式设计,将叶轮输出的高速气流动能逐步转化为压力能,降低气流流动损失。涡轮端采用径流式涡轮结构,叶片曲面适配废气冲击角度,能够充分利用不同负荷下的废气能量,减少排气脉冲带来的转速波动,涡轮壳与中间体的连接采用卡箍式结构,方便后期维修时拆解更换涡轮转子总成,同时保证连接位置的密封性能,避免高温废气泄漏。
密封结构上,涡轮端与压气机端都设置了活塞环式密封装置,配合中间体内部的油气压力平衡结构,既防止润滑油进入压气机流道造成进气积碳,也避免高温废气窜入中间体污染润滑油,缩短机油更换周期。外部的执行器安装位预留了调节支架的固定点,可匹配旁通阀式或可变截面式的调节机构,根据发动机不同工况的增压需求调整废气流通截面,让发动机在低转速区间就能获得足够的增压压力,改善低速扭矩输出特性,高转速时则旁通部分废气,避免增压器转速过高导致的增压压力超限、部件过载问题。
建模过程中所有配合面都按照实际装配公差设置了间隙与过盈量,转子轴与轴承的配合间隙、叶轮与轴的过盈连接量、密封环的安装槽尺寸都完全参照量产零部件的设计规范,装配体中保留了所有螺栓、卡箍、密封件的完整结构,可直接用于生成工程图纸、开展装配工艺模拟,也能导入仿真软件进行转子动力学分析、流固耦合计算,验证不同工况下的结构强度与振动特性。对于设备选型人员来说,可直接将该模型导入动力系统三维总装,核对增压器与周边管路、车架、发动机附件的间隙,避免实车装配时出现干涉问题,减少样机试制阶段的设计变更次数;对于维修教学场景,可通过拆解模型展示内部的转子、轴承、密封件的装配关系,帮助维修人员理解增压器的工作原理与故障点位置,提升故障排查效率。
- 上一篇:现代家装卫浴空间一体化布局设计
- 下一篇:涡轮增压器精密结构三维设计
- 全部评论(0)
- 模板大小: 7.13 MB
- 售价:5金币
- 下载次数: 3
- 系统要求: Rendering,Autodesk Inventor
- 软件分类: 通用机械零部件
