涡轮增压器精密结构三维设计

　　做动力系统配套结构设计快十二年，经手的增压类部件三维建模项目不下四十个，眼前这个涡轮增压器的结构方案，是商用车柴油动力配套场景里非常典型的成熟构型，和早年接触的初代旁通式增压器比，这个结构的安装适配性、流道顺滑度都做了针对性优化，完全适配六缸排量7-12L区间的柴油动力单元，覆盖重卡、工程机械设备、固定式柴油发电机组三类核心应用场景。

　　先从实际安装边界说，这个增压器的法兰接口全部采用行业通用的标准安装尺寸，涡轮端进气法兰采用三螺栓均布定位，压气机端出气法兰采用V型卡箍快装结构，中间壳体的安装支脚预留了两个M12的螺栓过孔，孔距公差控制在±0.1mm范围内，完全匹配现有主流柴油发动机排气歧管的安装位，不需要额外做转接支架设计，能直接替换同功率段的老旧增压器部件，大幅降低售后改装的适配成本。整机的轴向总长度控制在280mm以内，径向最大轮廓直径190mm，安装时需要预留的最小径向操作空间为220mm，轴向拆装空间不小于320mm，完全适配现有发动机舱的紧凑布局，不会和周边的冷却管路、线束支架产生运动干涉。

　　从功能特性上看，这个结构采用双浮动轴承支撑方案，中间的轴承座预留了独立的润滑油道接口，进油口采用M14×1.5的标准管螺纹，回油口采用法兰式直通结构，能保证高转速工况下的润滑油循环流量，避免轴承烧结失效。压气机壳的流道采用后弯式叶轮匹配的渐扩型截面，能在12万-16万转的工作转速区间内保持稳定的增压压力，压比覆盖1.8-2.5区间，能把发动机的进气充量提升40%以上，有效改善低速扭矩输出特性，同时降低燃油消耗率和尾气颗粒物排放。涡轮端采用耐热合金材料对应的壁厚设计，涡壳流道截面做了顺滑过渡处理，能充分利用发动机排出的高温废气动能驱动涡轮旋转，减少排气阻力带来的能量损失，旁通阀的执行器安装位预留了标准支架接口，可根据不同发动机的标定需求匹配对应的放气阀开启压力，避免高转速工况下增压压力超限损坏发动机部件。

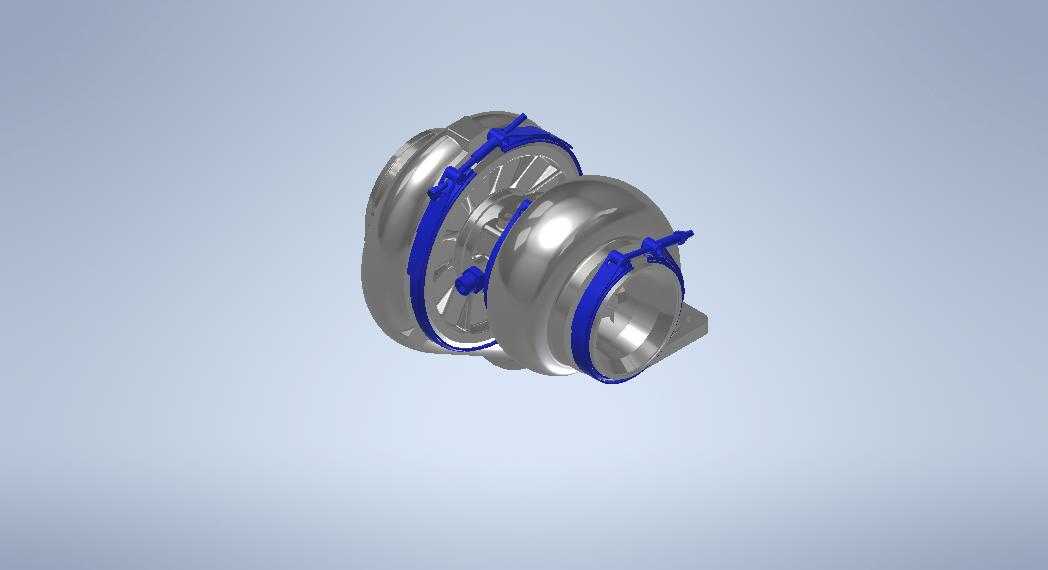

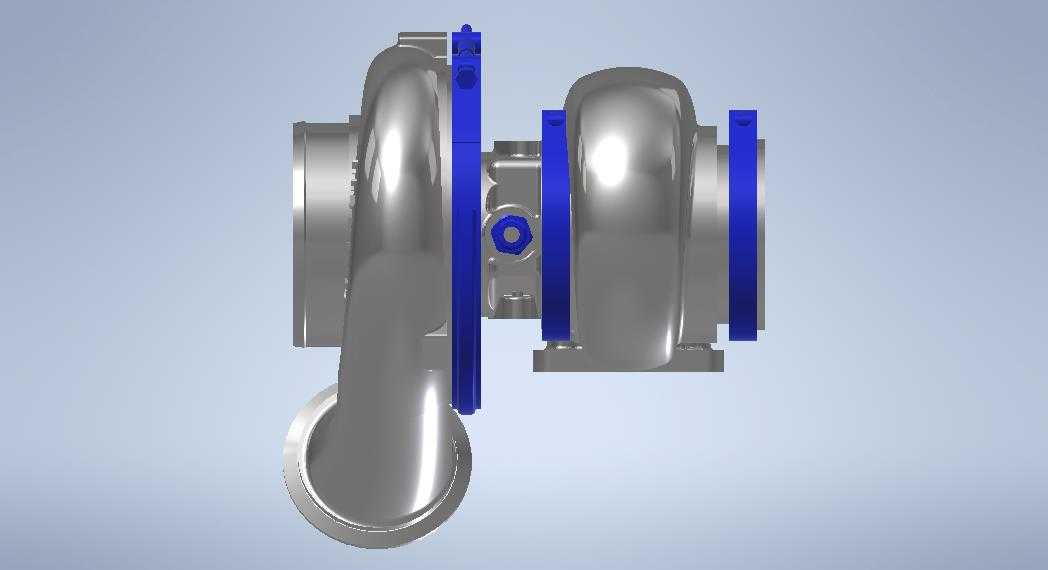

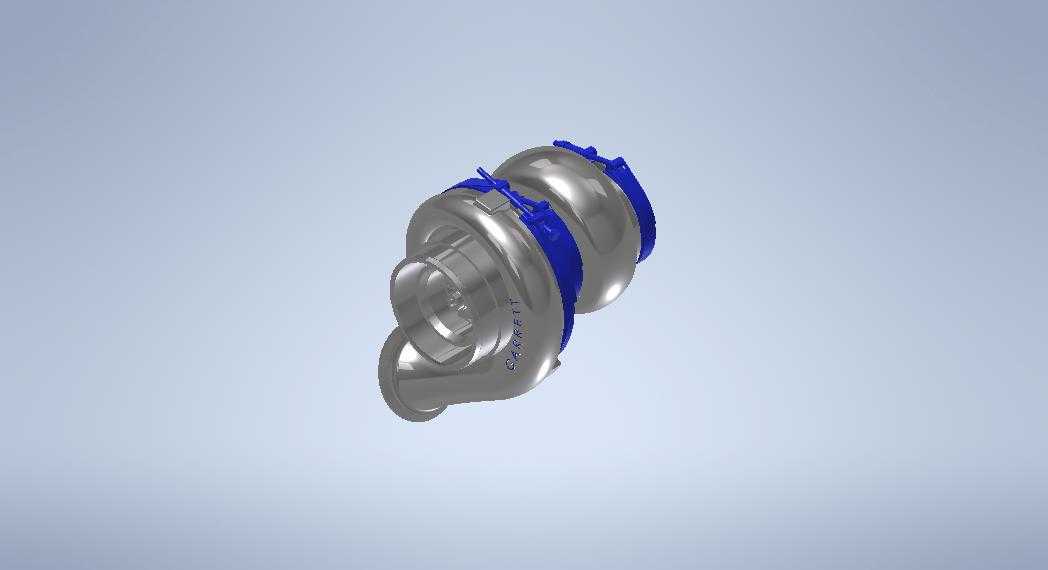

　　设计思路上，这个模型完全遵循了增压器行业的模块化设计逻辑，压气机壳、涡轮壳、中间轴承座三个核心部件全部采用独立可拆分结构，各部件之间的连接密封位都预留了标准密封环槽，不需要额外打胶就能实现可靠密封，防止增压气体泄漏和润滑油窜入进气道。蓝色标识的密封压环采用过盈配合加定位销的固定方式，既能保证壳体之间的同轴度，又能在长期高温振动工况下防止连接松动。压气机端的进气口采用圆弧过渡结构，能减少进气紊流产生的气动噪声，涡轮端的排气出口法兰角度做了15度的倾斜设计，方便匹配不同车型的排气后处理系统安装走向，不需要额外弯折排气管路。

　　在实际工程应用里，这类增压器的三维建模需要重点关注几个核心公差带：涡轮轴的径向跳动公差必须控制在0.02mm以内，否则高转速下会产生剧烈振动损坏轴承；压气机叶轮和壳体之间的间隙控制在0.3-0.5mm区间，间隙过大会降低增压效率，间隙过小会因为热胀冷缩产生叶轮擦壳故障；润滑油道的孔径设计为8mm，能保证每分钟不小于2L的润滑油流量，同时回油腔的容积设计足够大，能避免回油不畅导致的润滑油渗漏问题。这个模型的结构细节完全覆盖了上述工程设计要点，所有的圆角、倒角、密封槽、安装孔位都和实际量产部件保持一致，既可以用于动力系统的配套选型校核，也能作为维修拆装培训的三维演示素材，还能用于相关课程的结构原理教学演示，帮助从业者快速理解涡轮增压器的内部结构和工作逻辑。
