吹塑成型模具整体结构三维设计

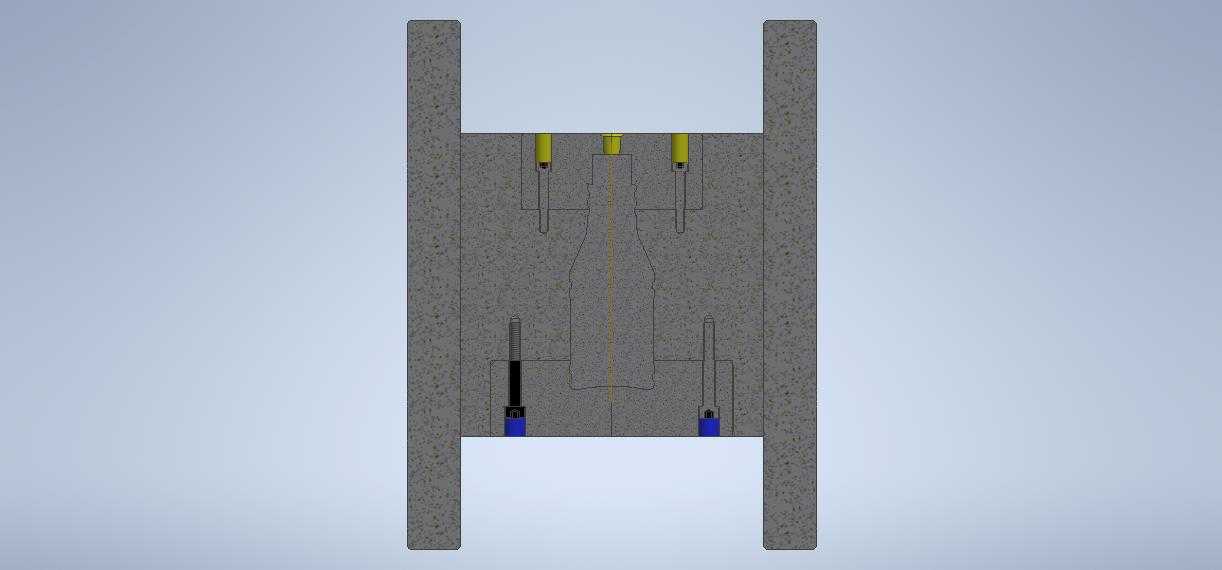

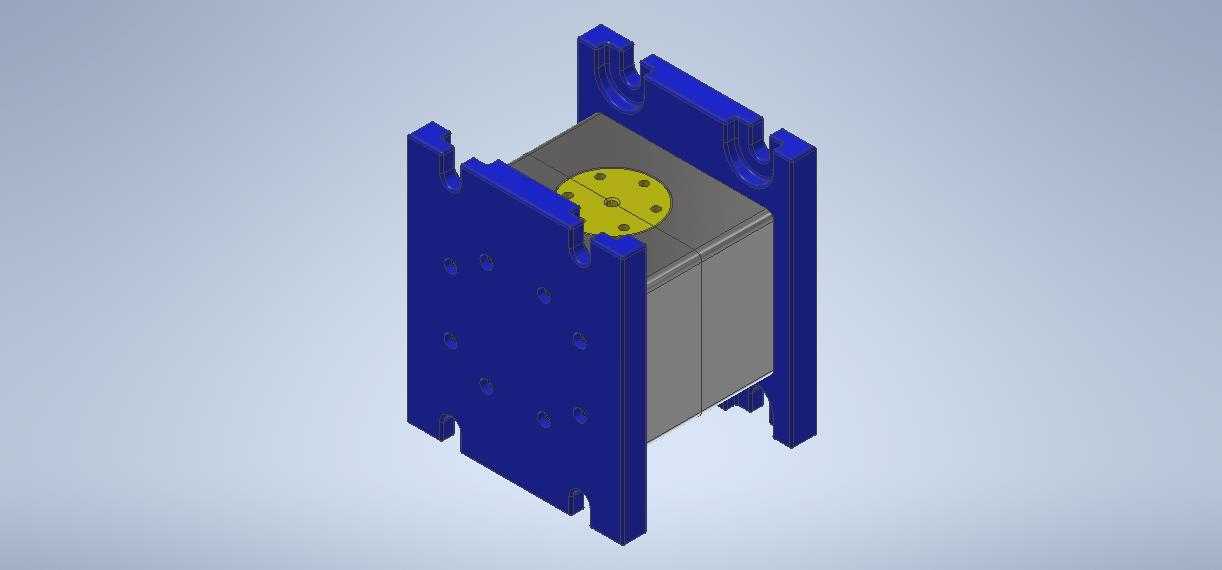

　　这套吹塑成型工装的结构设计，完全围绕中空塑料制品的批量生产工况展开，核心解决的是吹塑工序中型腔密封、坯料定位、冷却定型的协同匹配问题。从结构布局来看，两侧立式蓝色模架采用整体式钢板加工而成，模架上预留的多组安装孔位，分别对应导柱装配、合模油缸连接、冷却水路接口以及模具吊装点位，所有孔位的位置公差严格控制在±0.02mm范围内，避免合模过程中出现型腔错位导致的制品飞边超标问题。模架内侧的型腔安装面做了0.01mm的平面度处理，保证型腔镶块装配后无贴合间隙，防止吹塑高压气体泄漏造成的制品壁厚不均。

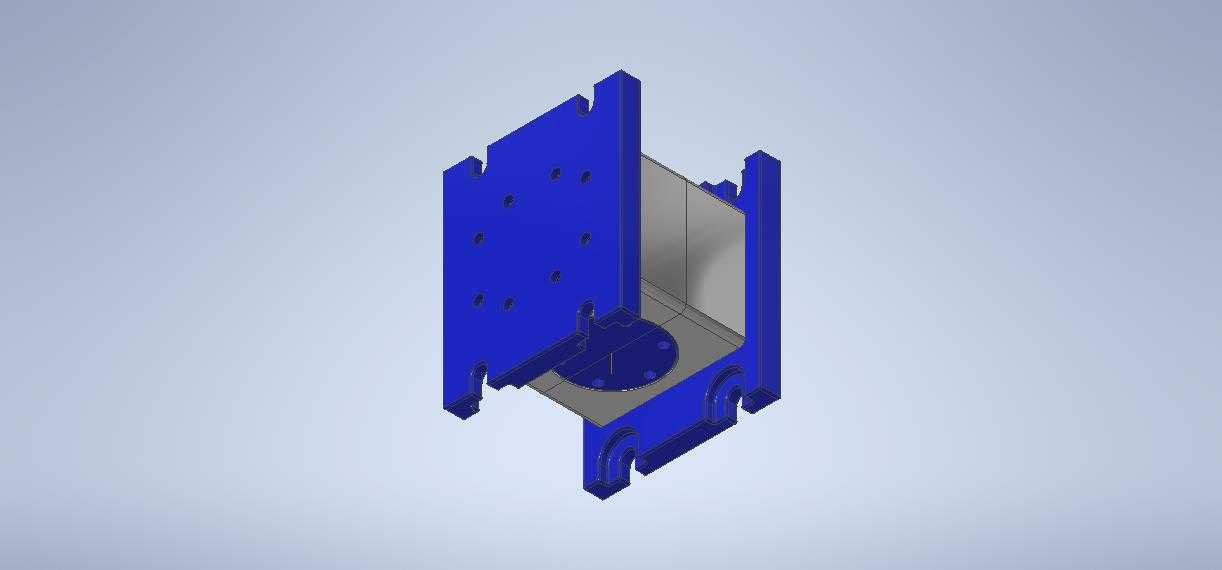

　　实际生产场景中，这类模具主要适配中小型中空塑料容器的吹制加工，比如日化包装瓶、工业储液小罐体、汽车塑料中空风管类部件，安装时直接将两侧模架固定在吹塑机的合模滑板上，模架底部预留的定位槽与设备滑板的定位凸台配合，安装时无需反复调校同轴度，单次装夹时间可缩短40%左右。模具中间的灰色部分为型腔主体，采用铝合金材质加工，相比传统钢质型腔，铝合金的导热系数更高，冷却定型周期可缩短30%，适合大批量连续生产场景，型腔表面做了硬质阳极氧化处理，表面硬度达到HV400以上，可有效抵抗塑料坯料脱模时的摩擦损耗，延长模具使用寿命。

　　型腔顶部的黄色圆形部件为吹气口镶套，内部设计有锥度密封面，当吹塑机的吹气杆下行到位后，锥面自动贴合密封，避免高压气体从接口处泄漏，镶套上均匀分布的6个固定螺丝孔，可根据不同制品的吹气口径需求快速更换镶套，无需拆换整个型腔组件，大幅提升多品种小批量生产时的换模效率。模架上下两端设计的缺口结构，分别对应坯料进料口与制品底部余料切除的避让空间，上端缺口宽度比挤出模头的出料直径大15mm，保证熔融状态的塑料型坯能够顺利垂入型腔内部，不会与模架边缘发生剐蹭导致型坯扭曲；下端缺口预留了切刀的运动行程空间，合模保压冷却完成后，切刀可直接从缺口位置进入切除底部余料，无需额外增加避让工序。

　　从安装边界尺寸来看，整套模具的总宽度适配300mm行程的合模机构，模架厚度方向的尺寸不占用吹塑机的安全门开合空间，所有冷却水路接口均设置在模架外侧的同一侧，接装水管时无需在模具背面操作，日常维护时的水路疏通、密封圈更换都可以在设备正面完成，减少设备停机维护时间。设计过程中特意将合模受力点设置在模架的加强筋位置，模架背部的凸起加强筋厚度达到25mm，可承受最大120吨的合模压力，长时间连续生产不会出现模架变形导致的型腔合模缝变大问题。

　　在细节设计上，型腔分型面处做了0.05mm的溢料槽结构，当型坯在高压气体作用下贴紧型腔壁时，多余的熔融料会挤入溢料槽内，不会在制品外表面形成明显的合模飞边，后续制品修边工序的工作量可减少60%。模架上的导套孔采用镶套式设计，导套磨损后可直接更换镶套，无需对整个模架进行二次加工，降低模具的长期使用成本。整套结构没有多余的冗余设计，所有部件都对应实际生产中的具体功能需求，从安装适配、生产效率、维护成本多个维度匹配吹塑加工车间的实际使用工况，建模过程中所有配合面都做了公差匹配验证，虚拟装配时无干涉问题，可直接用于生产加工的图纸输出。
